TD-LTE基站设备开通

前台督导设备开通指南
1 BS8300设备面板图
注意事项：
BPL1连接RRU用的是10G光模块。

UBPM连接RRU用的是6G光模块。

2设备上下电
2.1设备上电前准备
●对硬件安装进行正确性与可靠性检查，主要是线缆连接、包括S1接口（连接传输的接口）、Ir
接口、GPS时钟接口、接地线连接、电源接入接口、直流电源防雷箱线缆等。

●确认供电电压符合设备要求。

●确认设备所有供电空开处于闭合状态。

2.2上电步骤
1.将所有单板/模块从机框拔出；
2.开启输入到设备的配电柜电源开关，用万用表测量输入到机箱/机柜的-48V电源；
3.关闭输入到设备的配电柜电源开关，将设备的电源电缆连接到供电电源；
4.开启输入到BBU的配电柜电源开关，如未发现异常则插入各个单板，即完成上电。

2.3下点步骤
1.检查是否有当前要备份的数据；
2.关闭PM模块上的电源开关；
3.断开输入到设备的配电柜电源开关。

3单板说明
3.1 CCC面板接口说明
3.2 CCC面板指示灯说明
3.3基带处理单板BPL1/UBPM接口说明BPL1是支持LTE网络的基带处理板；
3.4基带处理单板指示灯状态说明
3.5 R8868E接口说明
3.6R8868E指示灯状态说明
4 RRU与天线接口说明。

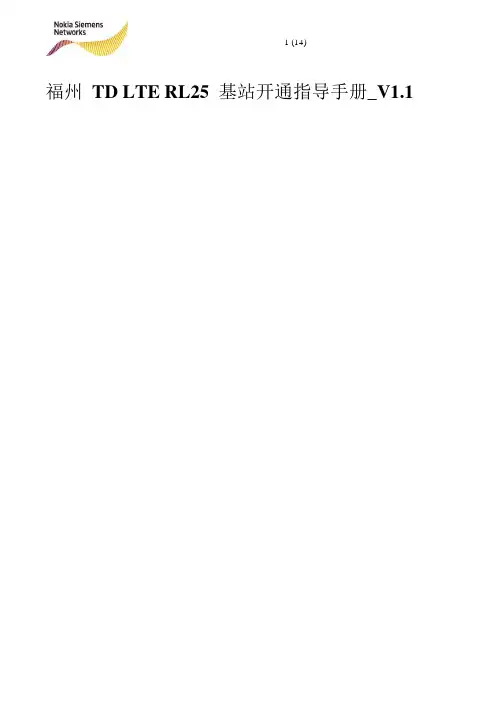

1 (14)福州TD LTE RL25基站开通指导手册_V1.12 (14)目录1.本地维护终端配置 (3)1.1 本地维护终端IP 配置： (3)1.2 本地维护终端需安装工具： (3)2.软件和配置文件准备 (4)3.上站检查 (4)3.1 电源检查： (4)3.2 BBU 硬件版本检查： (4)3.3 eNB 连线检查： (5)3.4 BBU、光电转换器、PTN 间连线检查： (5)3.5 天线检查： (5)3.6 馈线检查： (6)4.开通步骤 (6)4.1 将BBU 从FDD 版本转化成TDD 版本： (6)4.2 更改基站配置文件： (8)4.3 更改RRU 光口速率 (8)4.4 调节传输： (9)4.5 升级RRU： (10)4.6 查看RRU 是否同步： (11)5.Uboot 检查 (11)6.校准检查 (12)6.1 抓取BTSLOG (12)6.2 查看校准 (13)1. 本地维护终端配置1.1 本地维护终端 IP 配置：1.2 本地维护终端需安装工具：1) BTSlog v1.6.32) Cal check tools 放置在 C 盘根目录下3) PingerGui for FSMr33 (14)4) FileZilla （主机：192.168.255.1 用户名：toor4nsn 密码： oZPS0POrRieRtu 传输类型必须选择为二进制传输）4 (14)5) Site Manager （用户名：Nemuadmin 密码：nemuuser ）2. 软件和配置文件准备注：开站所需的scf、swconfig、config 和vendor 文件都采用事先做好的，上站后不得再擅自更改！1) LNT2.0_ENB_9308_XXX_XX_release_BTSSM_downloadable_wo_images.zip (软件版本随着进度会发生改变)2) SCF_x3) swconfig4) config5) vendor6) FileDirectory7) Rootknife8) fupper_images.sh3. 上站检查3.1 电源检查：BBU 和RRU 都是采用－48V 电源，正常情况下是黑正蓝负，可以自带一个万能表测量一下DCDU 上其两端电压是否为－48V，另外还须检查一下BBU 和RRU 是否都接地。

TDLTEBTS开通指导⼿册BBU_V1.7NSN TD LTE BTS开通指导⼿册_V1.7HistorysitemanagerBTSOM logBBIBTSlog⽬录NSN TD LTE BTS开通指导⼿册_V1.7 (1)History (2)⽬录 (3)⼀、TD LTE BTS设备组成及整体连接 (4)⼆、基站各模块上电顺序及软件版本检查： (5)1.BBU软件版本及10个⽂件检查： (5)2.上电converter，查看GPS状态，MPT版本： (7)CHECK POINT 4四个⼝都为4——8即同步完成。

⾄此距离硬断电重启⼤概过了10~11分钟 (11)3.FTM传输模块版本查询： (11)三、TD LTE BTS开通步骤（更新版本，不需修改SCF⽂件）： (12)1.选择通过模板配置BTS： (12)2.设置BTS Name及ID： (13)3.传输接⼝配置： (13)4.配置BBU的Switch交换功能： (14)5.配置VLAN、IP Address及开启QoS功能： (15)6.配置控制⾯及⽤户⾯等平⾯的IP地址： (15)7.配置⽹关： (15)8.保存更改后的配置⽂件，并执⾏到BTS。

(16)1.监控CELL的启动情况： (17)2.查看⼩区状态及信息： (18)四、验证BTS的S1接⼝： (19)五、验证与相邻BTS的X2接⼝： (20)六、使⽤Sitemanager升级基站 (21)七、BTSOM定位问题所需log获取⽅法 (31)⼋、BBI远程操作⽅法 (37)九、远程获取BTSlog（udplog）操作⽅法 (41)⼗、经验分享： (50)⼀、TD L TE BTS设备组成及整体连接根据⼯程安装时的定义，⽬前BTS安装时，设备从下往上依次为BBU1、BBU2、BBU3、CONVERTER、DCDU及Cisco 2600交换机（可选），参见下图。

注意：1、电源开关与设备对应关系：1~8号开关分别对应Converter、BBU1~3、RRU1~3。

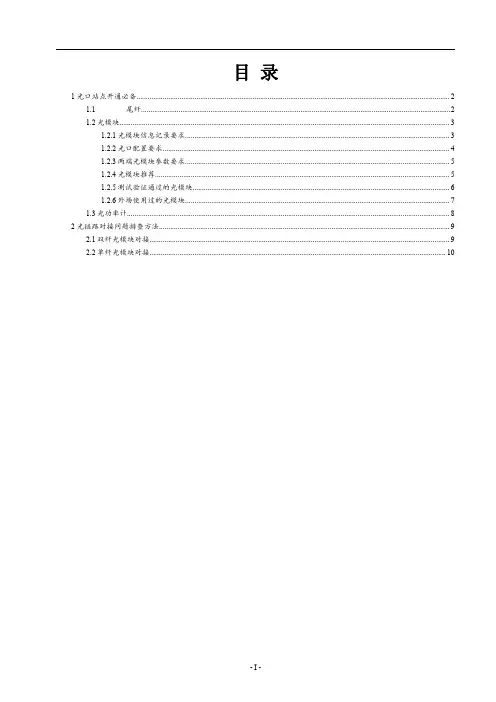

目录1光口站点开通必备 (2)1.1尾纤 (2)1.2光模块 (3)1.2.1光模块信息记录要求 (3)1.2.2光口配置要求 (4)1.2.3两端光模块参数要求 (5)1.2.4光模块推荐 (5)1.2.5测试验证通过的光模块 (6)1.2.6外场使用过的光模块 (7)1.3光功率计 (8)2光链路对接问题排查方法 (9)2.1双纤光模块对接 (9)2.2单纤光模块对接 (10)一体化皮基站支持光口开通，为方便区域同事开站及排查开站时经常出现的光链路异常问题，特写此文档，区域同事遇到光链路问题可参考此文档排查思路进行排查，如有疑义，请联系技术部。

1光口站点开通必备1.1尾纤尾纤铺设时避免存在弯折的现象，尾纤接头要注意防尘，避免因接头沾染灰尘导致光衰过大的现象。

(1)需要跳纤LC-FC(小圆转小方)，用于落地PTN至基站间跳接。

（2）不需要跳纤不需要跳纤时，建议采用定制铠装尾纤，有黑色保护套，双芯，两边为LC/UPC(小方头)。

1.2光模块光模块用于光信号的传输，传输媒质为光纤。

光纤传输方式损耗低，传输距离远，在长距离传输方面具有很强的优势。

设备支持多款不同规格的光模块，用户可以根据自己的需要选择合适的光模块，通过光纤进行数据传输。

传输速率：指每秒传输比特数，单位Mbps或Gbps。

TD-LTE制式基站设备所支持光模块传输速率为：100Mbps、1Gbps传输距离：分为短距和长距两种。

一般认为2km及以下的为短距离，10km 的为长距离。

光模块的传输距离受到限制，主要是因为光信号在光纤中传输时会有一定的损耗和色散。

工作波长：指光信号传输所使用的光波段。

目前常用的光模块的工作波长主要有三种：850nm波段、1310nm波段以及1550nm波段。

光纤模式（Fiber Mode）：按光在光纤中的传输模式可将光纤分为单模光纤和多模光纤两种。

多模光纤（MMF，Multi Mode Fiber）纤芯较粗，可传多种模式的光。

密级机密ENB-35，A2型LTE双载频一体化皮基站开通指导编制：刘统华审核：京信通信系统（中国）有限公司2018年8月- I-密级机密文件历史记录文件编号文件标题ENB-35，A2型LTE双载频一体化皮基站开通指导文件履历版本编制日期更改内容（条款）适用软件版本V1.0 刘统华2018-08-30 编写2018集采双载一体化皮基站开通手册通用- II-密级机密目录1概述 (1)2开通流程 (1)3站点开通 (2)3.1开站前准备 (2)3.1.1设置本地电脑IP (2)3.1.2开站参数核对 (2)3.1.3PCI规划 (3)3.1.4开站工具准备 (5)3.2TD-LTE 参数配置 (5)3.2.1执行设置向导 (5)3.2.2本地网络设置 (11)3.2.3Celldentity及宏微模式设置 (13)3.2.4TDD物理层帧结构时隙配比 (13)3.2.5邻区参数配置 (14)3.2.6时间服务器 (16)3.2.7重启基站 (17)3.2.8检查设备状态 (17)3.2.9检查GPS搜星情况 (18)4设备日常维护操作 (18)4.1版本升级 (18)4.2日志下载 (19)4.3告警查看 (19)4.3.1当前告警 (19)4.3.2历史告警 (19)ENB-35，A2型LTE双载频一体化皮基站开通指导1概述移动通信工程传统室分建设中，往往存在建设工程量大、物业协调困难、维护成本高等难点，京信公司推出一体化皮基站暨TD-LTE一体化皮基站，其遵循3GPP标准，支持PTN、XPON等IP回传，集成基带和射频，自带MIMO双天线，设备小巧美观，采用类IT部署方式，在新型室分建设中具备“建网便捷，灵活组网，容量优势”的特点。

为满足补热、补盲、室分新建、室分改造的多层次4G室分建设需求，京信公司推出了一体化皮基站,外观结构图如下：图1-1 ENB-35,A2型TD-LTE一体化皮基站2开通流程开通流程可按照下面的流程图2-1所示。

LTE开站流程硬件方面1、LTE新增两块板件，LBBP基带板和UMPT主控板。

其中LBBP板插于TD的BBU第2槽。

UMPT板插于TD的BBU第6槽。

2、LBBP板与TD的UBBP板一样都是基带处理板。

当做完TD侧的数据时原UBBP板已经不再传输基带数据，应该将原UBBP板对应的扇区的尾纤调整到LBBP 板上。

3、UMPT板为LTE的主控板，在这块板上增加了一个连接至PTN设备的传输光口“FE/GE1”，传输光口应增加两条尾纤连接至PTN设备（注：在开通LTE站点前应和PTN人员确认该站点LTE传输有做）。

4、UMPT板的调测口也和WMPT板不同，TD的WMPT板的调测口为ETH口，用网线可以直接相连。

LTE的UMPT板的调测口为USB端口，需要一条USB 转网线口的数据线与网线相连才能进行UMPT板的调试。

软件方面1、登陆TD的LMT（IP地址为17.21.2.15）软件备份当前基站数据（登陆前修改本地IP为17.21.2.18），LMT用户名和密码都是admin，备份完成后向网管申请闭站。

备份操作：A、点击LMT软件左下角“维护”按钮。

B、点击“软件管理”、“软件升级”。

C、选择“基站软件升级”。

D、选择“备份配置数据文件”，目录名为文件保存位置，文件类型为“MML格式”。

2、查询基站当前版本是否为700（命令为：LST SOFTWARE）。

若不是首先登录对应基站版本的LMT软件，将基站升级为700的版本，升级后应在此查询基站版本是否升级完成。

（注1：）注1：要先将配置FTP服务器1.在运行LMT之后，右下角程序托盘，显示有一个绿色图标，2.选择绿色图标处，点击右键，弹出FTP服务器设置菜单。

3.选择“FTP server configure”，进入界面，在Working directory设置FTP根目录（文件所在文件夹的根目录）。

升级操作：A、点击LMT软件左下角维护。

B、点击“软件管理”、“软件升级”。

NSN TD LTE BTS开通指导手册_V1.7HistorysitemanagerBTSOM logBBIBTSlog目录NSN TD LTE BTS开通指导手册_V1.7 (1)History (2)目录 (3)一、TD LTE BTS设备组成及整体连接 (4)二、基站各模块上电顺序及软件版本检查： (5)1.BBU软件版本及10个文件检查： (5)2.上电converter，查看GPS状态，MPT版本： (7)CHECK POINT 4四个口都为4——8即同步完成。

至此距离硬断电重启大概过了10~11分钟 (11)3.FTM传输模块版本查询： (11)三、TD LTE BTS开通步骤（更新版本，不需修改SCF文件）： (12)1.选择通过模板配置BTS： (12)2.设置BTS Name及ID： (13)3.传输接口配置： (13)4.配置BBU的Switch交换功能： (14)5.配置VLAN、IP Address及开启QoS功能： (15)6.配置控制面及用户面等平面的IP地址： (15)7.配置网关： (15)8.保存更改后的配置文件，并执行到BTS。

(16)1.监控CELL的启动情况： (17)2.查看小区状态及信息： (18)四、验证BTS的S1接口： (19)五、验证与相邻BTS的X2接口： (20)六、使用Sitemanager升级基站 (21)七、BTSOM定位问题所需log获取方法 (31)八、BBI远程操作方法 (37)九、远程获取BTSlog（udplog）操作方法 (41)十、经验分享： (50)一、TD L TE BTS设备组成及整体连接根据工程安装时的定义，目前BTS安装时，设备从下往上依次为BBU1、BBU2、BBU3、CONVERTER、DCDU及Cisco 2600交换机（可选），参见下图。

注意：1、电源开关与设备对应关系：1~8号开关分别对应Converter、BBU1~3、RRU1~3。

密级机密ENB-35,A63LTE扩展型皮基站开通指导编制：刘统华审核：京信通信系统（中国）有限公司2018年8月密级机密文件历史记录文件编号文件标题ENB-35,A63LTE扩展型皮基站开通指导文件履历版本编制日期更改内容（条款）适用软件版本V1.0 刘统华2018-08-30 编写2018集采扩展型皮基站开通指导通用密级机密目录1概述 (1)2开通流程 (2)3站点开通 (2)3.1开站前准备 (2)3.1.1开站参数核对 (2)3.1.2PCI规划 (3)3.1.2.1PCI介绍 (3)3.1.2.2PCI规划原则 (3)3.1.2.33案例说明 (4)3.1.3开站工具准备 (6)3.2设置本地电脑IP (6)3.3LTE AU参数配置 (7)3.3.1组网模式选择配置 (7)3.3.1.1单LTE AU组网 (7)3.3.1.2LTE AU扩容组网 (9)3.3.2执行设置向导 (12)3.3.2.1引导界面 (12)3.3.2.2本地网络设置 (13)3.3.2.3安全网关设置 (16)3.3.2.4网管参数设置 (17)3.3.2.5SON参数及同步方式设置 (17)3.3.2.6EPC参数设置 (18)3.3.2.7MME POOL配置参数 (18)3.3.2.8小区基本参数设置 (19)3.3.2.9基站PLMN列表参数 (20)3.3.2.10保存重启 (20)3.3.3Celldentity及宏微模式设置 (21)3.3.4MME负载均衡开关参数 (21)3.3.5邻区参数配置 (22)3.3.5.1LTE邻小区 (22)3.3.5.2GSM邻区 (22)3.3.6时间服务器 (23)3.3.7系统复位 (24)3.3.8设备状态查询 (24)3.3.8.1LTE主AU状态信息 (24)3.3.8.2EU状态 (25)3.3.8.3CP（EU）直属DP状态 (25)4设备日常维护操作 (26)4.1GPS搜星情况 (26)4.2版本升级 (26)4.2.1DP升级 (26)4.2.1.1LTE AU侧升级DP (26)4.2.1.2CP侧升级DP (27)4.2.2EU升级 (27)4.2.2.1LTE AU侧升级EU (27)4.2.2.2本地升级EU (27)4.2.3LTE AU本地升级 (28)4.3日志下载 (28)4.4设备告警查看 (28)4.4.1LTE基站告警信息 (28)4.4.2EU告警信息 (29)4.4.3DP告警信息 (29)ENB-35,A63LTE扩展型皮基站开通指导1概述移动通信工程传统室分建设中，往往存在建设工程量大、物业协调困难、维护成本高等难点。

密级机密扩展型皮基站APP开站应用指导手册文件编号：编制：审核：会签：标准化：批准：京信通信系统（中国）有限公司2019 年1 月密级机密文件历史记录文件编号文件标题一体化小站即插即用落地指导手册文件履历版本编制日期更改内容（条款）适用软件版本V1.0刘统华2017.06首发V1.0V1.1邝献强2017.07改：APP开站手册更新V1.1V1.2刘统华2017.09增：1）即插即用流程要求；2）开通工具要求；3）模块部署执行人员分工改:1）概述；2）名词规范化V1.2V1.3刘统华2019.01增：1）APP开站流程索引；2)开户地添加管理;3）APP开站操作指导新增功能删：删除网管预配置策略创建流程V1.2密级机密目录1概述 (2)2APP开站流程索引及职责分配 (2)3APP开站前提要求 (3)3.1前期部署要求 (3)3.2开通工具要求 (3)4初始化网管配置 (3)4.1初始化网管登录 (3)4.2开户地添加管理 (4)4.2.1省份管理 (4)4.2.2城市管理 (4)4.2.3县级管理 (4)4.3开站脚本创建上传 (5)4.3.1开站脚本模板下载 (5)4.3.2开站脚本参数填写 (5)4.3.3开站脚本上传 (7)4.4手机APP账户设置管理 (8)4.4.1授权区域创建 (8)4.4.2APP用户账号添加 (9)5APP开站操作指导 (9)1概述为保障2018各省份集采扩展型皮基站快速落地，为降低装维人员操作要求，节省开站成本要求越来强烈。

我司对应推出手机APP可开站功能，好处在于：➢降低开站人员技术能力要求；➢后台开站脚本管控，减少人为填写出错率；➢手机替代电脑开站，减少工具配备成本。

故编写此指导文档供区域负责人及分公司进行指导操作。

2APP开站流程索引及职责分配总部技术负责人地区技术维护负责人开站人员初始化网管账号申请初始化网管账号分配向运营商申请资源初始化网管登录操作开站脚本模板下载开户地添加开站脚本制作并上传手机APP账号分配手机APP账号分配申请无线路由器购买并配置连接基站APP软件下载安装APP操作开站APP开站流程索引图2-1 APP开站流程索引工作部署工作细则详述提供方备注前期准备工作初始化网管部署维护工作资源申请地区技术维护负责人开站脚本制作及上传开站手机账户开通站点开通工作工具准备迷你无线路由器准备及开站APP安装开站人员基站开通APP操作开通基站3APP开站前提要求3.1前期部署要求1、初始化网管（服务网站）：目前可使用总部的平台进行操作，如个别省份有需求可本地进行部署；2、基站开户：目前APP只支持进行AAA开户或PSK认证方式的基站，如需支持数字证书认证方式可提需求进行实现；3、需提前让运营商规划好开站使用的无线参数（包括TAC、LAC、批量CellIdentity）；4、开站脚本编辑需从初始化网管上下载模板进行编辑，确保参数准确性；3.2开通工具要求表3-1 开通工具要求工具数量备注迷你无线路由器1建议路由器型号:TL-WR710N、TL-WR700N、TL-WR802N(带电源线)、如站点取电不变可购买带USB口充电款式商用手机（可连接WIFI） 14初始化网管配置4.1初始化网管登录登入初始化网管系统” http://59.41.46.184/ics/view/main.jsp”账号密码由地区技术维护负责人掌控,推荐火狐和谷歌游览器,不可使用360浏览器。

基站开通简易版1、基站正常后，选择菜单“工具/开站工具”，下载版本。

版本下载完后会自动重启。

重启后，在菜单“配置管理/文件管理”项中下载配置数据。

2、基站如果GPS没有安装好，可以双击对象树“启动模式”，在右侧页面右键选择“无GPS启动”。

如果有GPS等待GPS锁星正常，大概需要40分钟。

GPS查看在对象树“物理设备/时钟信息”节点下面。

查物理设备下GPS状态，是否还在预热，锁星是否足够如有问题检查GPS位置，馈线头、连线等。

3、双击对象树根节点，查看网元标识是否和规划一致。

4、在对象树“局向/管理站信息/操作维护链路”查看OMC的本地IP，掩码，网关，对端IP地址管理，VLAN号，槽位号是否和规划一致。

5、查看对象树“传输管理/SCTP链路”中对端MME地址是否和规划一致。

6、查看对象树“传输管理/IP地址”7、查看对象树“传输管理/路由关系”8、查看对象树“传输管理/VLAN配置”9、在根节点下右键选择“专用规划/网络规划”查看板卡和网元布配是否和规划一致。

10、在菜单“配置管理/小区参数配置”检查PCI，频段，中心频点，TAC，PLMN是否和规划一致。

10、基站正常后，检查小区状态信息（对象树“小区/小区状态信息”），RRU信息（对象树“物理设备/RRU拓扑”）RRU通道信息（对象树“物理设备/RRU拓扑/RRU光口信息”），RRU 光口信息（对象树“物理设备/RRU拓扑/RRU光口信息”），时隙比和特殊时隙比及功率信息（对象树“小区”），BBU光口信息（对象树“物理设备/机架/机框/板卡/光模块”），告警等是否正常。

11、双击对象树“小区/测试开关/MAC测试开关”，右侧界面选中小区后右键选择“修改MAC测试开关/修改MAC模拟加载信息”，按照网优要求修改（如修改小区加载开关为开，加载比例为50）。

网优测试结束后修改为正常值。

12、双击对象树“小区/测试开关/MAC测试开关”，右侧界面选中小区后右键修改CFI等信息。

中兴LTE网管操作_最新4中兴LTE网管操作一、开/闭基站1.1、开通基站1.打开后台OMMB软件：点击【视图】->【动态管理】，如下选择需要操作的基站（可多选）2.查询小区状态：单击动态命令，拖到最下方找到TD-LTE，双击查询小区状态，单击即可查询小区运行状态。

3.双击小区解除关断，在弹出的界面击运行按钮即可开通小区。

1.2、关闭基站双击小区关断点击运行按钮，输入验证码即可关闭小区。

二、查看告警信息2.1：确认基站是否为开通状态.首先确认该基站是否为开通状态，在配置管理中选择需要查看的基站，双击；跳出“管理网元”界面，在：“管理网元”界面中查看网元运维状态，确认基站为开通状态如下所示：备注：LTE中网元运维状态共分为：开通、调测、告警调测、性能调测和未开通共计5种状态，我们可以根据需求设置具体的状态。

2.2：具体告警查询点击【视图】->【告警监视】弹出告警界面，双击需要查看的基站：说明：若基站未出现告警则可进行单站优化，若出现告警需查看告警信息内容，是否影响业务；若影响业务需通知相关人员排查故障解决后在进行单站优化。

三、查看当前用户数&经纬度信息3.1．查看当前用户数：1、点击【视图】->【诊断测试】，然后双击基站：中兴LTE网管操作1中兴LTE网管操作一、开/闭基站1.1、开通基站1.打开后台OMMB软件：点击【视图】->【动态管理】，如下选择需要操作的基站（可多选）2.查询小区状态：单击动态命令，拖到最下方找到TD-LTE，双击查询小区状态，单击即可查询小区运行状态。

3.双击小区解除关断，在弹出的界面击运行按钮即可开通小区。

1.2、关闭基站双击小区关断点击运行按钮，输入验证码即可关闭小区。

二、查看告警信息2.1：确认基站是否为开通状态.首先确认该基站是否为开通状态，在配置管理中选择需要监测的基站点击修改区，在下方出来的界面中双击TD-LTE，确认基站为开通状态如下所示：若基站正式入网则在需要在修改基站的运维状态: 在配置管理中双击基站进行修改：2.2：具体告警查询点击【视图】->【告警监视】弹出告警界面，双击需要查看的基站：说明：若基站未出现告警则可进行单站优化，若出现告警则查看告警中兴LTE网管操作指导4中兴网管操作指导一：账号登陆输入账号密码信息后请选择所要登陆地市的IP地址，具体操作如下图所示：IP地址添加若无所需登陆的地市IP，需自行添加新的IP地址，添加新的地市IP地址操作如下图所示：广东中兴片区各地市网管IP地址登陆成功后进去网管操作界面如下图：二．指标查询操作点击性能—>查询模板管理，操作如图所示：进入查询模板管理后，界面如下：查询模板选择选择需要的模板后右键按模板查询，操作如图：进入模板后界面如下：在逻辑过滤选项可以设置门限，使指标只输出低于或高于门限的小区：查询对象说明查询指标需对汇总对象与通配层次进行选择：汇总对象有4个选择项具体如下：所有位置汇总成一条（所有已选择的网元在设置后的时间粒度汇总成一条指标）汇总到“子网”（所有已选择的网元在设置后的时间粒度每个子网一条指标）汇总到“网元”（所有已选择的网元在设置后的时间粒度每个基站一条指标）汇总到“小区”（所有已选择的网元在设置后的时间粒度每个小区一条指标）。

LTE eNB双模基站改造开通联调手册一、基站设备型号1.主设备单元基站主设备为EMB5116 TD-LTE系统的核心部分，主要包括：●SCTE板卡●BPOG板卡●ETPE板卡●背板单元CBP●风机及滤网单元FC（滤网单元选配）●环境监控单元模块EMx（EMA/EMD）●直流/交流电源单元PSA/PSC●主机箱直流交流其中LTE--SCTE主控板位于1槽位，TD—SCTA板卡位于0槽位，后期双模站RRU接口板卡BPOG，LTE和TD共用。

2.双模站开通流程开通双模基站需要将TDL侧板卡进行升级，升级完成后将配置的信息导入，待用；TDS 侧升级完成后将TDL的板卡直接插入，0槽位插入TDS的主控板，1槽位插入TDL的主控板，GPS时钟连接到0槽位上TDS主控板上，TDL主控板不用单独接GPS天线，TDS和TDL分别接自己的传输。

下图是现网TDS单模基站升级演进到双模之后的典型场景配置：从规划数据处获取基站开通相关参数二、双模站开通电脑配置相关IP TDS 172.27.245.100，子网掩码255.255.255.0登陆TDS-SCTA板卡IP 172.27.245.91TDLTE-SCTE板卡IP172.27.245.921、TDS系统升级首先升级TDS版本，升级前备份基站配置数据，并核对实际用RRU是否与网元布配一样，如不同需先更改网元布配，把RRU改为实际的RRU型号（详见），再按以下步骤进行升级。

如一致则直接按以下升级步骤进行升级：Step1:选择LMT-B中“系统维护”—“升级管理Step2：选择“基站整体升级（包括基站软件、固件、RRU软件）”点击“下一步”Step3:通过PC选择对应的双模基站软件包、固件包和RRU软件版本，点击“开始执行”Step4：点击“确定”，之后基站会下载、激活版本，基站会复位重新接入。

Step5：版本升级过程大致需要30分钟左右的时间，请耐心等待，从LMT-B打印信息窗口上可以看到版本更新情况，版本更新完成后基站会重启，等重启后RRU正常接入，检查RRU状态是否正常可用，可用后调整板卡操作。
