完整word版各类防隔水煤岩柱的尺寸要求计算

*****工作面保护煤柱留设尺寸的计算根据《煤矿防治水规定》中关于防隔水煤(岩)柱尺寸计算方法，结我矿煤层赋存特征、煤体强度、主要含水层水位标高等实际情况，针对*****上付巷北部的***正断层保护煤柱的留设尺寸，参照下面的经验公式进行计算：20m K 3p 0.5KM L p≥= 式中 L ——煤柱留设的宽度，m ；K ——安全系数，一般取2～5；M ——煤层厚度或采高，m ；P ——水头压力，MPa ；K p ——煤的抗拉强度，MPa 。

根据*****工作面以及*****上付巷掘进实揭地质资料，预测该地段煤层厚度为2～5.0m(取其最大值5.0m)，且我矿的煤体比较松软破碎，抗拉强度在0.46～1.0之间，水头压力：巷道标高-12～-30m 之间，取-30m 最低标高，L 1～L 4水位标高+45m ，水头压力为0.75MPa ，以此来计算煤柱留设的尺寸。

方法Ⅰ：按K 取2、K p 取0.46计算m)(06.1146.075.03525.0K 3p 0.5KM L p 1=⨯⨯⨯⨯== 方法Ⅱ：按K 取2、K p 取1.0计算m)(5.70.175.03525.0K 3p 0.5KM L p 2=⨯⨯⨯⨯== 方法Ⅲ：按K 取5、K p 取0.46计算m)(65.2746.075.03555.0K 3p 0.5KM L p 3=⨯⨯⨯⨯== 方法Ⅳ：按K 取5、K p 取1.0计算m)(75.180.175.03555.0K 3p 0.5KM L p 4=⨯⨯⨯⨯== 根据上述计算结果，为确保安全，取其最大值30m 作为**正断层保护煤柱的留设尺寸。

计算人员：总工程师：****年***月****日。

附录五 “安全隔水厚度”和“突水系数”计算公式：4L t KP =式中：t----安全隔水厚度（m ）；L----采掘工作面底板最大宽度（m ）；r----隔水层岩石的容重（t/m3）;KP---隔水层岩石的抗张强度（t/m3）;H----隔水层底板承受的水头压力（tf/cm2）。

附图4—1（略）s P p T M C=- 式中 Ｔｓ-----突水系数〔kgf/(cm 2.m)〕;P-------隔水层承受的水压（kgf/cm2）;M-------底板隔水厚度（m ）；CP------采矿对底板隔以的扰动破坏厚度（m ）。

按式（1）计算，如底板隔水层实际厚度小于计算值时，就是不安全的。

按式（2）计算，就全国实际资料看，底板受构造破坏块段突水系数一般不大于0.6，正常块段不大于1.5。

附录入 各类防隔水煤（岩）柱的留设一、煤层露头防隔水煤（岩）柱的留设，按以下公式计算：1、煤层露头无覆盖或被粘微透水松散层覆盖时：H 防=H 冒+H 保2、煤层露头被松散富含水层覆盖时（见附图8-1）；H 防=H 裂+H 保根据上两式计算的值，不得小于20米。

式中（H 冒）、裂高（H 裂）的计算参照附录七。

式中 H 防-----防水煤（岩）柱高度（m ）H 冒-----采报冒落带高度（m ）；H 裂-----垂直煤层的导水裂隙带最大高度（m ）；H 保-----保护层厚度（m ）；a------煤层倾角（°）。

二、含水或导水断层防隔水煤柱的留设（附图8—2）可参照以下经验公式计算：0.5L = ≮20m式中： L----煤柱留设的宽度（m ）K----安全系 （一般取2—5）；M-----煤层厚度或采高（m ）；P-----水头压力（kgf/cm2）；KP----煤的抗张强度（kgf/cm2）。

三、煤层与强含水层或导水断层接触，并局部被覆盖时（附图8—3），防水煤柱的留设：（图）1、当含水层顶面高于最高导水裂隙带上限时，防水煤柱可按附图8—3a 、b 留设。

矿（岩）柱计算1、两种情况：1)地面建（构）筑物保安矿（岩）柱不像井下一样涉及水压的横向突破岩石抗剪（拉）强度，适合用岩移角办法确定矿（岩）柱厚度。

公式：保安矿（岩）柱L 保=垂深h/岩层移动角α的正切＋维护带宽a =（539.299-510）/tg70°＋10=21m 2)井下导水断层保安矿（岩）柱 （1）平面保安矿（岩）柱井下涉及水压的横向突破岩石抗拉（剪）强度，适合用岩石抗拉（剪）强度办法确定矿（岩）柱宽度。

公式：=0.520L m 保式中：L 保——矿（岩）柱留设宽度，m ；K ——安全系数，一般2～5； M ——矿层厚度或采高，m ； P ——水头压力，MPa ；Kp ——矿（岩）体抗拉强度，MPa 。

［20Kp =单轴抗压强度（MPa ）（一般1822）］（2）竖面保安矿（岩）柱主要考虑顶板塌陷，适合用导水裂隙带确定矿（岩）柱垂高。

公式：H sh ≥H li ＋H b ＋H bili ＋H fe式中：H sh ——矿（岩）柱留设垂高，m ； H li ——导水裂隙带的最大高度，m ； H b ——保护层厚度，按表1.1-1， m ；H bili ——地表裂缝深度（围岩无松散层覆盖或采深较小时考虑），m ； H fe ——基岩风化带深度（松散含水层为强或中等含水层时考虑），m ；注：=A n： ∑M ——累计采厚，n ——分层层数 实例4.11.2 岩溶构造裂隙水下开采的可靠性分析南凤山采区岩溶构造裂隙分别是F 11、F 12、F 13张扭性含水断层和南凤山暗河 （R1）和南凤山暗河（R2），属采掘工程危险、有害因素。

现对设计确定的保安矿（岩）柱尺寸的可靠性，定量分析如下：1）含水断层保安矿（岩）柱宽度的可靠性分析 公式：=0.520L m 保式中：L 保——矿（岩）柱留设宽度，m ；K ——安全系数，一般2～5； M ——矿层厚度或采高，m ； P ——水头压力，MPa ；Kp ——矿（岩）体抗拉强度，MPa 。

附录三防隔水煤（岩）柱的尺寸要求（摘自《煤矿防治水规定点此查看全文》）一、煤层露头防隔水煤(岩)柱的留设煤层露头防隔水煤（岩）柱的留设，按下列公式计算：1.煤层露头无覆盖或被黏土类微透水松散层覆盖时：Hf= Hk+Hb (3-1)2.煤层露头被松散富水性强的含水层覆盖时（图3-1）：Hf=HL+Hb (3-2)式中 Hf--防隔水煤（岩）柱高度，m；Hk--采后垮落带高度，m；HL--导水裂缝带最大高度，m；Hb--保护层厚度，m；α--煤层倾角，（°）。

根据式(3-1)、式(3-2)计算的值，不得小于20 m。

式中Hk、HL的计算，参照《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》的相关规定。

图3-1 煤层露头被松散富水性强含水层覆盖时防隔水煤（岩）柱留设图二、含水或导水断层防隔水煤（岩）柱的留设含水或导水断层防隔水煤（岩）柱的留设（图3-2）可参照下列经验公式计算：≥20 m式中 L--煤柱留设的宽度，m；K--安全系数，一般取2-5；M--煤层厚度或采高，m；p--水头压力，MPa；Kp--煤的抗拉强度，MPa。

图3-2 含水或导水断层防隔水煤（岩）柱留设图三、煤层与强含水层或导水断层接触防隔水煤（岩）柱的留设煤层与强含水层或导水断层接触，并局部被覆盖时（图3-3），防隔水煤（岩）柱的留设要求如下：图3-3煤层与富水性强的含水层或导水断层接触时防隔水煤（岩）柱留设图1.当含水层顶面高于最高导水裂缝带上限时，防隔水煤（岩）柱可按图3-3a、图3-3b留设。

其计算公式为：L=L1+L2+L3=Hacscθ+HLcotθ+HLcotδ (3-3)2.最高导水裂缝带上限高于断层上盘含水层时，防隔水煤（岩）柱按图3-3c 留设。

其计算公式为：L=L1+L2+L3=Ha(sinδ－cosδcotθ)+(Hacosδ+M)(cotθ+cotδ) ≥20 m (3-4)式中 L--防隔水煤（岩）柱宽度，m；L1，L2，L3--防隔水煤(岩)柱各分段宽度，m；HL--最大导水裂缝带高度，m；θ--断层倾角，（°）；δ--岩层塌陷角，（°）；M--断层上盘含水层层面高出下盘煤层底板的高度，m；Ha--断层安全防隔水煤（岩）柱的宽度，m。

251采区安全煤柱及各种煤柱的留设和计算方法（可打印修改）251采区安全煤柱及各种煤柱的留设和计算方法：1、防水煤（岩）柱种类；本采区田地质构造较中等,无岩浆活动，井田内无河流。

根据本矿的煤层赋存特征，采区防水煤（岩）柱的种类确定如下：⑴井田边界煤柱；⑵井筒及大巷煤柱：⑶采空区隔离煤柱；⑷地面工业广场及村庄煤柱；⑸断层煤柱⑹陷落柱煤柱⑺风氧化带煤柱2、防水煤（岩）柱留设与计算结果根据采区防水煤（岩）柱的种类，按《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》的有关规定留设煤柱。

1田边界煤柱：依据《采区初步设计》本矿留设20m。

2副井广场：副斜井、回风斜井均沿煤层反倾向掘进，地面工业广场煤柱保护等级确定为II级，围护带宽度确定为20m，按照表土层岩层移动角45°，基岩移动角73°进行计算。

最大垂深为（1350-880）=470，其中表土层按20m，基岩按450m ，计算结果为158m ，加上围护带的宽度20m 。

所以副井广场留设的煤柱宽度最大为158+20=178米。

③大巷煤柱：本矿1030m 水平运输大巷、辅助运输大巷均沿2#煤层附件布置，距离5#煤层45m ，岩石为中硬，小于8-10倍煤层厚度(8- 10M=60.48-70.56m)，所以需留设煤柱，根据《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》76、83条规定采用下式进行计算：S=2S 1+2a f0.6M)H(2.51+=S 式中：a—受护井筒或巷道宽度的一半，（m ），2.4 S—保护煤柱，（m ）S 1—保护煤柱的水平宽度（m ）H—煤层距离巷道的最大垂深，（m ）,最大65m 。

M—煤厚，（m ），平均7.56mf—煤的强度系数，10Rc1.0=f Rc—煤的单向抗压强度，Mpa,本矿煤性软，取10Mpa 则=1.0010Rc 1.0=f S 1=21.4S=2S 1+2a2=21.4×2+2.4×2=47.6m即1030运输大巷下侧需留煤柱47.6m ，设计留设煤柱50m 。

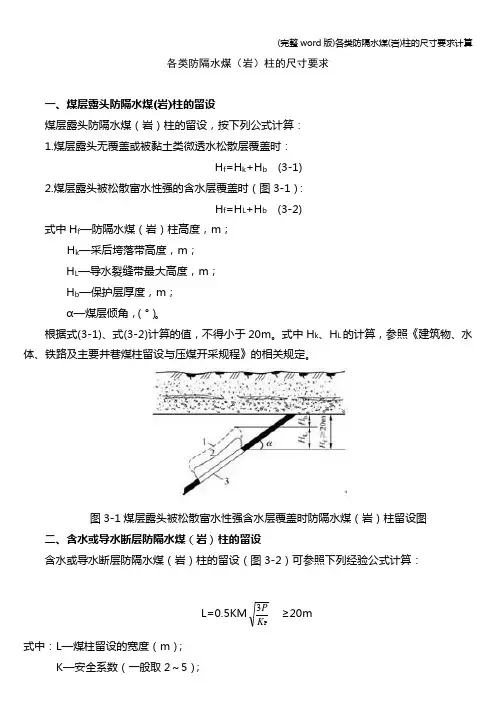

各类防隔水煤（岩）柱的尺寸要求一、煤层露头防隔水煤(岩)柱的留设煤层露头防隔水煤（岩）柱的留设，按下列公式计算：1.煤层露头无覆盖或被黏土类微透水松散层覆盖时：H f =Hk+Hb(3-1)2.煤层露头被松散富水性强的含水层覆盖时（图3-1）：H f =HL+Hb(3-2)式中Hf—防隔水煤（岩）柱高度，m；Hk—采后垮落带高度，m；HL—导水裂缝带最大高度，m；Hb—保护层厚度，m；α—煤层倾角，（°）。

根据式(3-1)、式(3-2)计算的值，不得小于20m。

式中Hk 、HL的计算，参照《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》的相关规定。

图3-1煤层露头被松散富水性强含水层覆盖时防隔水煤（岩）柱留设图二、含水或导水断层防隔水煤（岩）柱的留设含水或导水断层防隔水煤（岩）柱的留设（图3-2）可参照下列经验公式计算：L=0.5KMP3K P ≥20m 式中：L —煤柱留设的宽度（m ）；K —安全系数（一般取2～5）；M —煤层厚度或采高（m ）； P —水头压力（MPa ）；K P —煤的抗拉强度（MPa ）。

图3-2含水或导水断层防隔水煤（岩）柱留设图三、煤层与强含水层或导水断层接触防隔水煤（岩）柱的留设煤层与强含水层或导水断层接触，并局部被覆盖时（图3-3），防隔水煤（岩）柱的留设要求如下：图3-3煤层与富水性强的含水层或导水断层接触时防隔水煤（岩）柱留设图1.当含水层顶面高于最高导水裂缝带上限时，防隔水煤（岩）柱可按图3-3a 、图3-3b 留设。

其计算公式为：L=L1+L2+L3=Hacsc θ+HLcot θ+HLcot δ(3-3)2.最高导水裂缝带上限高于断层上盘含水层时，防隔水煤（岩）柱按图3-3c留设。

其计算公式为：L=L1+L2+L3=Ha(sin δ－cos δcot θ)+(Hacos δ+M)(cot θ+cot δ)≥20m(3-4)式中 L —防隔水煤（岩）柱宽度，m ；L1，L2，L3—防隔水煤(岩)柱各分段宽度，m ；HL —最大导水裂缝带高度，m ；θ—断层倾角，（°）；δ—岩层塌陷角，（°）；M —-断层上盘含水层层面高出下盘煤层底板的高度，m ；Ha--断层安全防隔水煤（岩）柱的宽度，m 。

1)安全煤(岩)柱种类;井田内共发育4条断层,均为正断层,落差2、6～20m,F1、F2为勘探时地表填图控制并在井下实见,F3、F4为井下揭露。

勘探时在地表发现X1号陷落柱,并在主、副井实见,在井下生产过程中,又发现了4个陷落柱,一般为椭圆形,长轴直径最大约300m,一般150m左右。

井田内未发现岩浆侵入现象。

根据本矿的煤层赋存特征,矿井安全煤(岩)柱的种类确定如下:井田边界煤柱;井筒及大巷煤柱;风氧化带防水煤柱;采空区隔离煤柱;断层、陷落柱保护煤柱;地面工业场地保护煤柱;公路及河流保护煤柱。

2)安全煤(岩)柱留设与计算结果根据矿井防水煤(岩)柱的种类,按《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》的有关规定留设煤柱。

①井田边界煤柱:本矿水文地质条件简单,井田边界煤柱采用垂直法留设,本矿留设20m。

②井筒煤柱井筒安全煤柱的留设按《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》的有关规定留设,围护带宽度,按其保护等级留设。

表土层及基岩厚度参照实际揭露及邻近钻孔资料确定。

表土段移动角取45°,基岩段岩层水平移动角δ取72°上山移动角γ取72°,下山移动角β取72°—0、8α(α为煤层倾角)。

斜井井筒落底见煤处两侧各留40m。

根据矿方提供的1、2号煤层采掘工程平面图,主斜井与副斜井两侧保护煤柱宽度不够,因此矿方在建设与生产过程中加强对井筒变形监测,同时对井筒两侧采空区进行注浆充填,减小采空区对井筒的影响。

③大巷煤柱2号煤层开拓时大巷均沿2号煤层掘进,采用料石砌碹或锚网喷支护,2号煤层倾角3°~21°,根据《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》83条第1款规定采用下式进行计算:1S=式中:S1——大巷保护煤柱的水平宽度(m)H——巷道的最大垂深,(m),最大400m。

M——煤厚,(m),平均2、11mf——煤的强度系数,10Rc1.0=fRc——煤的单向抗压强度,MPa,取30MPa则10Rc1.0=f=1、414129.7mS===设计取30m。

长治县雄山振义煤业有限公司留设防隔水煤（岩）柱设计一、矿井简介山西长治县雄山振义煤业有限公司为兼并重组整合矿井，隶属于山西长治县雄山煤炭集团，采矿许可证证号：C1400002009111220045752。

井田面积3.753k㎡，批准开采3、9、14、15号煤层，现采3号煤层，生产规模90万t/a，开采深度：1049.97—730m。

依据本矿生产现状，本矿需留设的保安煤柱种类包括各类防隔水煤柱、井田边界保护煤柱、村庄保护煤柱、地面工业场地保护煤柱、井筒保护煤柱、主要大巷保护煤柱等。

二、设计依据1、《矿井初步设计》2、《矿井初步设计安全专篇》3、《煤矿防治水细则》4、《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规范》三、防隔水煤柱设计防隔水煤(岩)柱指的是：为确保近水体下安全采煤而留设的煤层开采上（下）限至水体底（顶）界之间的煤岩层区段。

《煤矿防治水细则》规定矿井防隔水煤（岩）柱应当由矿井地测机构组织编制专门设计，经煤炭企业总工程师组织有关单位审批后实施。

矿井防隔水煤（岩）柱一经确定，不得随意变动，严禁在各类防隔水煤（岩）柱中进行采掘活动。

为确保安全生产，特对本矿的防隔水煤（岩）柱进行设计。

有下列情况之一的，应当留设防隔水煤（岩）柱：（1）煤层露头风化带；（2）在地表水体、含水冲积层下和水淹区邻近地带；（3）与富水性强的含水层间存在水力联系的断层、裂隙带或者强导水断层接触的煤层；（4）有大量积水的老窑和采空区；（5）导水、充水陷落柱与岩溶洞穴或地下暗河；（6）分区隔离开采边界；（7）受保护的观测孔、注浆孔和电缆孔等。

当上部水体的水量大或底部含水层富水性强并且补给条件较好时,应留设以防水为主要目的的防水安全煤柱，一般地,防水安全煤柱的留设高度应等于导水裂隙带的最大高度加上一定厚度的保护层,即:H安≥H导+H保井田内断层及陷落柱较发育，对矿井采区合理分布和采煤工作面的连续推进有一定影响，未发现岩浆侵入，导水性也不大；但在煤矿开采中仍要继续注意断层、陷落柱的导水性，靠近断层、陷落柱采掘时，必须进行钻探调查，充分探明导水性，根据现场调查实际情况确定防隔水煤（岩）柱的距离。

煤矿防治水规定1、为加强煤矿的防治水工作，防止和减少水害事故，保障煤矿职工生命安全，根据《安全生产法》、《矿山生产法》《国务院关于预防煤矿生产安全事故的特别规定》等法律、行政法规，制定本规定。

2、煤矿企业（矿井）、有关单位的防治水工作，适用本规定。

现行煤矿安全规程、规范、标准等等有关防治水的内容与本规定不一致的，依照本规定执行。

3、防治水工作应当坚持预测预报、有疑必探、先探后掘、先治后采的原则，采取防、堵、疏、排、截的综合治理措施。

4、煤矿企业、矿井的主要负责人（含法定代表人、实际控制人，下同）是本单位防治水工作的第一责任人，总工程师（技术负责人，下同）具体负责防治水的技术管理工作。

5、煤矿企业、矿井应当按照本单位的水害情况，配备满足工作需要的防治水专业技术人员，配备专用探放水设备，建立专门的探放水作业队伍。

水文地质条件复杂、极复杂的煤矿企业、矿井，除符合本条第一款规定外，还应当设立专门的防治水机构。

6、煤矿企业、矿井应当建立健全水害防治岗位责任制、水害防治技术管理制度、水害预测预报制度和水害隐患排查治理制度。

7、煤矿企业、矿井应当编制本单位的防治水中长期规划和年度计划，并组织实施。

8、煤矿企业、矿井的井田范围内及周边区域水文地质条件不清楚的，应当采取有效措施，查明水害情况。

在水害情况查明前，严禁进行采掘活动。

发现矿井有透水征兆时，应当立即停止受水害威胁区域内的采掘作业，撤出作业人员到安全地点，采取有效安全措施，分析查找透水原因。

9、煤矿企业、矿井应当对职工进行防治水知识的教育和培训，保证职工具备必要地防治水知识，提高防治水工作的技能和抵御水灾的能力。

10、煤矿企业、矿井应当加强防治水技术研究和科研攻关，推广使用防治水的新技术、新装备和新工艺，提高防治水工作的科技水平。

水文地质条件复杂、极复杂的煤矿企业、矿井，应当装备必要的防治水抢险救灾设备。

矿井防治水地面防治水1、矿井应当查清矿区及其附近地面水流系统的汇水、渗透情况，疏水能力和有关水利工程等情况；了解当地水库、水电站大坝、江河大堤、河道、河道中障碍物等情况；掌握当地历年降水量和最高洪水位资料，建立疏水、防水和排水系统。
