第一章 彩色电视基础原理
三、SECAM制
SECAM 是 1966 年由法国首先使用， 它也是为了克服 NTSC 制对相位失真敏感而设计的。SECAM 意为顺序传送与记 忆彩色信号。目前主要有法国及东欧一些国家使用。SECAM 制编码原理框图如图 1.40 所示。
图1.40 SECAM制编码原理图
第一章 彩色电视基础原理
SECAM 制的特点如下： ① 它也是传送 EY、ER-Y、EB-Y 三种信号。每一行都传 送亮度信号，而两色差信号逐行顺序按行轮换传送。 ② 由于每行只传送一个色差信号，色度信号的间置不必 要采用正交平衡调幅的方法，而采用调频方式，分别用两个 不同频率的副载波传送两个色差信号。 传送 ER-Y 的副载波频率为 fSR= 282fH=282×15 625 Hz=4.40 625 MHz 传送 EB-Y 的副载波频率为 fSR= 272fH=272×15 625 Hz=4.25 MHz
第一章 彩色电视基础原理
③ SECAM 制不发送色同步信号，只传送识别信号，而 且识别信号不是每行都传送，仅在每场期间给出 9 行的行识 别信号。因为 SECAM 制的色度信号采用调频制，在彩色电 视机解调时与 NTSC、PAL 制不同，并不需要色同步信号作 为恢复副载波的频率相位基准，它所需要的仅仅是识别 FR 和 FB 行的识别信号，而且电视接收机根据行识别信号，只 需每场判断并纠正电子开关的切换相位。因为电视接收机电 子开关相位一旦校正后，在一场的时间内一般可保持下去， 所以仅在场消隐期间传送 9 行行识别信号已经足够。
FB
1 2
s
in
sc
t
135
Hale Waihona Puke 第一章 彩色电视基础原理图1.38 PAL制色同步信号形成框图

TV SYSTEM
模拟电视制式与系统
TV SYSTEM
模拟电视制式与系统
NTSC
• National Television System Committee(美国国家电视委 员会),是美国于1953年研制成功的一种兼容彩色电视制 式
• 按色度信号的构成特点,又称为正交平衡调幅制 • NTSC制采用平衡调幅方式和频谱交错原理
color burst位于水平同步信号的结尾和blanking脉冲结尾之间。TV 接收端有一个本地振荡器用来同步color burst。根据这个Color burst， 色彩译码器就能够知道如何去译码色彩信息，译码器也能够决定什么 是蓝色，洋红等等，以及分辨出哪些是正确的颜色。
TV SYSTEM
模拟电视制式与系统
色彩以3.58MHz副载波调制后 不同色彩会有不同的相位关系
TV SYSTEM
75% color bar vector diagram
模拟电视制式与系统
NTSC: Composite Video
• CVBS = Composite Video Blanking Sync 复合视频同步消隐
TV SYSTEM
NTSC解码
NTSC: Luminance & Chrominance
• Luminance
• Chrominance
TV SYSTEM
模拟电视制式与系统
NTSC: Color Bar
TV SYSTEM
模拟电视制式与系统
NTSC: Color Modulation
• Modulated by 3.58 MHz
模拟电视制式与系统
75% color bar waveform

高清化、智能化
未来电视广播系统将朝着高清化、智能化方向发展，提升用户体验。
融合媒体发展
电视广播将与互联网、移动通信等融合媒体相结合，形成多元化的 传播格局。
THANK YOU
感谢观看
应用领域与优势
应用领域
广泛应用于广播电视、教育、广告等领域，是人们获取信息、娱乐和学习的重 要渠道。
优势
具有覆盖范围广、接收设备普及率高、节目内容丰富多样等优点，能够满足广 大观众的需求。同时，模拟电视广播系统具有较高的兼容性和稳定性，能够保 证节目的质量和稳定性。
02
信号传输与处理技术
信号传输方式及特点
应急预案制定和演练活动组织
制定应急预案
针对可能出现的突发情况，如设备故障、信 号中断、恶意攻击等，制定应急预案，明确 应对措施和责任人。
演练活动组织
定期组织应急演练活动，模拟突发情况，检 验应急预案的有效性，提高应急处理能力。
演练结束后进行总结和改进，不断完善应急 预案。
07
总结与展望
项目成果回顾与总结
重视项目规划
在项目开始前，应制定详细的项目规划和进度表，确保各阶段工 作能够按时完成。
加强沟通与协作
团队成员之间应保持密切沟通，及时解决问题，共同推进项目进 度。
不断学习与提升
电视广播技术发展迅速，我们应保持学习态度，及时跟进新技术、 新方法。
未来发展趋势预测
数字化、网络化
随着技术的发展，电视广播系统将逐渐实现数字化、网络化，提 高传输质量和效率。
包括信噪比、载噪比、误码率等， 用于评价整个系统的性能优劣。
04
调制方式与频道规划策略
调制方式选择及优缺点分析
调幅制（AM）
信号稳定，但易受干扰，音质较差。

原理可知，色同步信号的数学表达为：
B 0 F sin( t 180 ) B SC 2
即NTSC制色同步信号的相位为180o。 3、NTSC-M色副载波的选择 为了保证色度信号插到亮度信号的高端间隙处，NTSC色副 载波采用半行频奇数倍，即：
1 fSC (n )fH 2
对NTSC4.43制，视频带宽为6MHz，行频为15625Hz， n选取284，其副载波频率为：

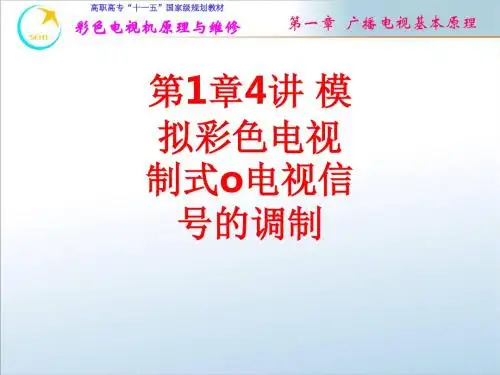

高职高专“十一五”国家级规划教材
