噪声、信噪比及噪声系数

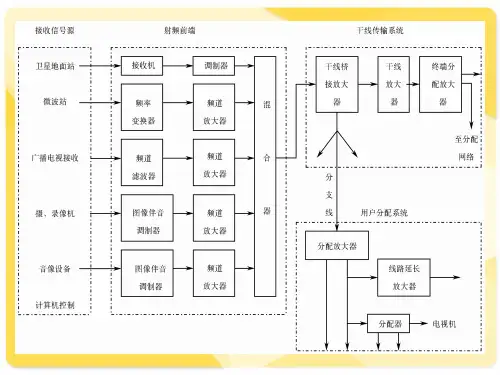

噪声是一切干扰和破坏有用信号的无用信号的 泛指。在有线电视系统中,它不仅会影响图像的清晰 度,在屏幕上出现“雪花”或杂乱的干扰条纹,严重时 甚至会淹没信号。因此对于整个系统来说,噪声是一 个重要的指标
噪声产生的来源有系统内部的,也有系统外部的。 系统内部噪声主要是由于各种元器件导电特性而产 生的随机噪声,包括电阻的热噪声、晶体管的散弹噪 声以及低频噪声等。外部的噪声也称为干扰,主要有: 天电干扰、其它电台发射的电磁波、工业干扰以及 天线热噪声等。天电干扰是指由于大气层内各种自 然现象(例如雷雨放电)引起的干扰;工业干扰是指由 于各种电气设备产生的电火花而引起的干扰;天线热 噪声是由于天线周围介质的热运动产生的电磁波辐 射,由天线接收进来而形成的噪声,在具有接收天线的 系统中,它是一项主要的噪声源,通常无论有线电视系 统性能的好坏,在接收天线输出端至少要有2.4dBμV 大小的噪声,从而限制了信号的最低接收电平。
式中 Gp ——相对功率电平; Gu ——相对电压电平; P ——测量点的功率; P0 ——进行比较的基准功率; U ——测量点的电压; U0 ——进行比较的基准电压。
相对电平用来表示两个同类物理量的比值。注 意,这里只是表示一个比值,而不表示一个有确定数 值的物理量。由上述定义可以得出:
(1)当P>P0,则Gp>0,记为+dB,表示测量值大于基准值。 (2)当P<P0,则Gp<0,记为-dB,表示测量值小于基准值,不能误解 为测量值为负。 (3) 当P=P0,则Gp=0,记为0dB,表示测量值等于基准值,不能误 解为测量值也为零。
2 载噪比
在有线电视系统中,大部分传输信号都是高频载波信 号(射频信号),因此常使用载噪比这一概念,其定义为 信号载波功率和噪声功率之比,也用分贝表示,其公式 为: 载噪比=10lg(C/N) dB (1-7) 式中 C——信号载波功率; N——噪声功率。 载噪比与信噪比的关系为: C/N(dB)=S/N(dB)+6.4(dB) (1-8) 即载噪比电平比信噪比电平高6.4dB。在接收机中, 检波级以前用载噪比表示,检波级以后可用信噪比表 示。
