数字化地形图测量设计书实例
- 格式：doc
- 大小：76.00 KB
- 文档页数：11
下载文档原格式
合集下载
1：500数字化地形图测绘项目技术设计书29页word
1:500数字化地形图测绘项目技术设计书1 概述1.1 任务来源随着××市××城区的快速发展，该市原有的地形图已不能满足当前规划设计的要求，因此，××市住房和城乡建设局委托我院在××城区西南方向的××、××及××片区增测1:500数字化地形图，以满足城市规划设计和管理的需要。
1.2 工作内容和范围测区位于××市××城区西南方向的××片区、××片区一带，分为二个独立区块，测图具体范围由××市住房和城乡建设局派人实地指定。
任务内容包括1:500数字化地形图测绘，用1980西安坐标系施测，并将1980西安坐标系的地形图转换为1954年北京坐标系，具体包括：（1）测区控制测量；（2）1：500数字化地形图测绘，并将所测绘的1：500数字化图地形图缩编为1：1000地形图（80坐标），面积约6平方公里；（3）将1980西安坐标系的1:500数字化地形图转换为1954年北京坐标系地形图。
（4）在2009年城区地形图测绘成果的基础上，增加图幅分幅编号，并完善原有图幅结合表（电子版）；2 作业区自然地理概况和已有资料情况2.1 作业区自然地理概况××市××城区地处××省西北、云贵高原南麓，是大西南通向沿海港口的重要通道,城区介于东经108°00＇～108°07＇、北纬24°39＇～24°45＇之间。
测区地处××城区西南方向城郊结合部，测图范围主要分布有××、××村及京峒等3个村庄，该项目东北面接边地区2009年已测过1：500地形图。
1 ∶500数字化地形图测绘技术设计示例
6
大气监测控制原理
出版社
理工分社
2.2 标准约定 在本项目中，对涉及的各种要素进行标准化约 定有利于项目的顺利进行。因此，就以下要素进行 标准约定： 1．坐标系统 1）平面坐标系统 平面坐标系统采用1987某市独立坐标系（1954 北京坐标系参考椭球，中央子午线102°，高程抵 偿投影面为1 800米）。 2）高程坐标系统 高程坐标系统采用1985国家高程基准，基本等 高距为0.5 m。
18
大气监测控制原理
出版社
理工分社
2）光电测距导线 光电测距导线技术要求如附表38和附表39所示。 当附合导线长度短于规定长度的1/3时，导线全长的绝对闭合差不应大 于±13 cm。附合导线的边数不能超过12条。 光电测距应满足《城市测量规范》2.4的要求。
19
大气监测控制原理
出版社
理工分社
24
大气监测控制原理
出版社
理工分社
25
大气监测控制原理
出版社
理工分社
四、地形图测绘技术要求 4.1 碎部测量 1．地形图分幅 地形图的分幅采用40 cm×50 cm矩形分幅，图 幅号按图幅西南角坐标计算编号（N1N2），并以 图内显著名称作该图图名。
26
大气监测控制原理
出版社
理工分社
2．地形图的精度 图上地物点相对于邻近图根点的点位中误差不大于 ±0.5 mm（图上），邻近地物点间距中误差不大于±0.4 mm（图上）；高程注记点建筑区相对于邻近图根点的高程 中误差不大于±0.15 m，其他高程注记点相对于邻近 图根点的高程中误差不大于1/2等高距。隐蔽地区可放宽 50%。 3．碎部测量具体要求 用全站仪施测地物、地貌特征点时，测距一次读数， 当经纬仪2C差小于±40″时，水平角可测半测回；每一测 站测完碎部点后应归零检查，归零差应不大于±40″。 测站定向后需用另一已知点进行定向检查。检查精度平面 小于±0.15 m，仪器对中偏差不大于±5 mm，仪器高、觇 标高量到0.01 m。
大气监测控制原理
出版社
理工分社
2.2 标准约定 在本项目中，对涉及的各种要素进行标准化约 定有利于项目的顺利进行。因此，就以下要素进行 标准约定： 1．坐标系统 1）平面坐标系统 平面坐标系统采用1987某市独立坐标系（1954 北京坐标系参考椭球，中央子午线102°，高程抵 偿投影面为1 800米）。 2）高程坐标系统 高程坐标系统采用1985国家高程基准，基本等 高距为0.5 m。
18
大气监测控制原理
出版社
理工分社
2）光电测距导线 光电测距导线技术要求如附表38和附表39所示。 当附合导线长度短于规定长度的1/3时，导线全长的绝对闭合差不应大 于±13 cm。附合导线的边数不能超过12条。 光电测距应满足《城市测量规范》2.4的要求。
19
大气监测控制原理
出版社
理工分社
24
大气监测控制原理
出版社
理工分社
25
大气监测控制原理
出版社
理工分社
四、地形图测绘技术要求 4.1 碎部测量 1．地形图分幅 地形图的分幅采用40 cm×50 cm矩形分幅，图 幅号按图幅西南角坐标计算编号（N1N2），并以 图内显著名称作该图图名。
26
大气监测控制原理
出版社
理工分社
2．地形图的精度 图上地物点相对于邻近图根点的点位中误差不大于 ±0.5 mm（图上），邻近地物点间距中误差不大于±0.4 mm（图上）；高程注记点建筑区相对于邻近图根点的高程 中误差不大于±0.15 m，其他高程注记点相对于邻近 图根点的高程中误差不大于1/2等高距。隐蔽地区可放宽 50%。 3．碎部测量具体要求 用全站仪施测地物、地貌特征点时，测距一次读数， 当经纬仪2C差小于±40″时，水平角可测半测回；每一测 站测完碎部点后应归零检查，归零差应不大于±40″。 测站定向后需用另一已知点进行定向检查。检查精度平面 小于±0.15 m，仪器对中偏差不大于±5 mm，仪器高、觇 标高量到0.01 m。
某地区综合实验区1：500地形图航测数字化测图技术设计书

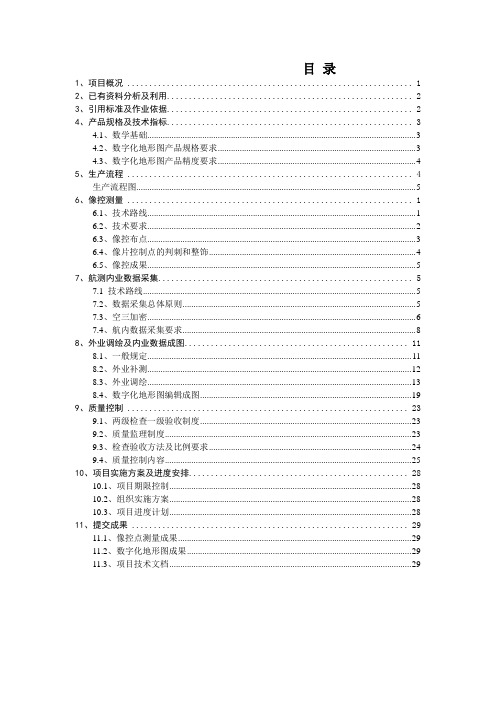

目录1、项目概况 (1)2、已有资料分析及利用 (2)3、引用标准及作业依据 (2)4、产品规格及技术指标 (3)4.1、数学基础 (3)4.2、数字化地形图产品规格要求 (3)4.3、数字化地形图产品精度要求 (4)5、生产流程 (4)生产流程图 (5)6、像控测量 (1)6.1、技术路线 (1)6.2、技术要求 (2)6.3、像控布点 (3)6.4、像片控制点的判刺和整饰 (4)6.5、像控成果 (5)7、航测内业数据采集 (5)7.1 技术路线 (5)7.2、数据采集总体原则 (5)7.3、空三加密 (6)7.4、航内数据采集要求 (8)8、外业调绘及内业数据成图 (11)8.1、一般规定 (11)8.2、外业补测 (12)8.3、外业调绘 (13)8.4、数字化地形图编辑成图 (19)9、质量控制 (23)9.1、两级检查一级验收制度 (23)9.2、质量监理制度 (23)9.3、检查验收方法及比例要求 (24)9.4、质量控制内容 (25)10、项目实施方案及进度安排 (28)10.1、项目期限控制 (28)10.2、组织实施方案 (28)10.3、项目进度计划 (28)11、提交成果 (29)11.1、像控点测量成果 (29)11.2、数字化地形图成果 (29)11.3、项目技术文档 (29)某地区（某地区）综合实验区1：500地形图航测数字化测图技术设计书1、项目概况某地区县简称“岚”，位于北纬25°15′—25°45′，东经119°32′—120°10′。
东临台湾海峡，是福建省以及大陆与台湾距离最近的岛县，西隔海坛海峡，与长乐、福清市、莆田市邻，南近莆田市的南日岛，北望白犬列岛。
全县由126个岛屿组成，陆地面积371.91平方公里，滩涂64.65平方公里，海域面积6000多平方公里，海岸线长399.82公里。
海坛岛是福建省第一大岛，中国第五大岛，面积267.13平方公里。

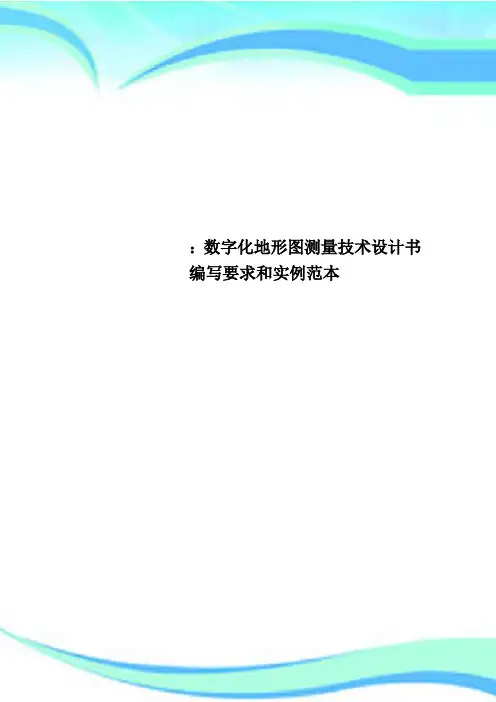

数字化地形图测量技术设计书编写要求和实例范本
：数字化地形图测量技术设计书编写要求和实例范本————————————————————————————————作者：————————————————————————————————日期：测绘专业技术设计书内容及实例根据测绘行业标准《测绘技术设计规定》（CH/T 1004-2005）要求，为测绘项目制定切实可行的技术方案，保证测绘成果（或产品）符合技术标准和满足顾客要求，并获得最佳的社会效益和经济效益，每个测绘项目作业前都应进行技术设计。
一、测绘技术设计分类测绘技术设计分为项目设计和专业技术设计。
项目设计是对测绘项目进行的综合性整体设计，一般由承担项目的法人单位负责编写。
专业技术设计是对测绘专业活动的技术要求进行设计，它是在项目设计基础上，按照测绘活动内容进行的具体设计，是指导测绘生产的主要技术依据，专业技术设计一般由具体承担相应测绘专业任务的法人单位负责编写。
对于工作量较小的项目，可根据需要将项目设计和专业技术设计合并为项目设计。
二、测绘专业技术设计内容专业技术设计书的内容通常包括概述、测区自然地理概况与已有资料情况、引用文件、成果（或产品）主要技术指标和规格、技术设计方案等部分。
1、概述主要说明任务的来源、目的、任务量、测区范围和作业内容、行政隶属以及完成期限等任务基本情况。
2、作业区自然地理概况与已有资料情况1）作业区自然地理概况应根据不同专业测绘任务的具体内容和特别，特别需要说明与测绘作业有关的作业区自然地理概况。
2）已有资料情况主要说明已有资料的数量、形式、主要质量情况（包括已有资料的主要技术指标和规格等）和评价、说明已有资料利用的可能性和利用方案等。
3、引用文件说明专业技术设计书编写过程中所引用的标准、规范或者其他技术文件，文件一经引用，例构成专业技术设计书设计内容的一部分。
4、成果（或产品）主要技术指标和规格根据具体成果（或产品），规定其主要技术指标和规格，一般包括成果（或产品）类型及形式、坐标系统、高程基准、时间系统、比例尺、分带、投影方法、分幅编号及其空间单元，数据基本内容、数据格式、数据精度以及其他技术指标等。
数字地形图测绘技术设计书样本
经济开发区东西片区1：500数字地形图测绘技术设计书1 概述1．1 任务来源为满足经济开发区建设和**需要,受投资经营有限公司委托，对经济开发区东、西片区进行1:500航空照相数字地形图测绘工作。
本项目工期急迫，而航摄工作受天气影响无法照常进行，不能保证1:500航空照相数字地形图制作工期，为此成图办法改为全野外数字采集成图。
1．2 测区范畴测区位于。
测区涉及经济开发区东、西两个片区，以**红线为界，呈现不规则形状，约18.5 km2（以最后成图面积为准）。
2 测区概况**镇地处区北面，距离区约10km，沿万红路向北可直达**镇。
测区重要居民点涉及***。
测区道路较发达，交通尚属以便。
测区周边地形为高山，中间形成洼地，重要种植龙眼、蔬菜及水稻。
3 已有资料3.1 控制点成果测区周边有***控制、***水准点，高程属1985国家高程，可作为平面和高程之起算。
3.2 地形图资料本测区有1：1万地形图可以作为工作用图。
4 基本技术规定4.1作业根据(1) GB/T 20257.1-《1:500,1:1000,1:地形图图式》，如下简称《图式》(2) CJJ 73-97《全球定位系统都市测量技术规程》(3) CJJ 8-99《都市测量规范》，如下简称《规范》(4) GB 12898-91《国家三、四等水准测量规范》(5) GB 21139-《基本地理信息原则数据基本规定》(6) GB/T 13923-《基本地理信息要素分类与代码》(7) CH/T 1004-《测绘技术设计规定》(8) CH/T 1001-《测绘技术总结编写规定》(9) GB/T 18316-《数字测绘成果质量检查与验收》(11) 本《技术设计书》4.2数学基本及等高距（1）平面坐标系：控制点提供1980西安坐标系和**市都市坐标系，成图基准采用**市都市坐标系。
1980西安坐标系：**市都市坐标系：（2）高程系统：1985国家高程基准。
1：500数字化地形图测量技术设计书编写要求和实例范本
测绘专业技术设计书内容及实例根据测绘行业标准《测绘技术设计规定》（CH/T 1004-2005）要求，为测绘项目制定切实可行的技术方案，保证测绘成果（或产品）符合技术标准和满足顾客要求，并获得最佳的社会效益和经济效益，每个测绘项目作业前都应进行技术设计。
一、测绘技术设计分类测绘技术设计分为项目设计和专业技术设计。
项目设计是对测绘项目进行的综合性整体设计，一般由承担项目的法人单位负责编写。
专业技术设计是对测绘专业活动的技术要求进行设计，它是在项目设计基础上，按照测绘活动内容进行的具体设计，是指导测绘生产的主要技术依据，专业技术设计一般由具体承担相应测绘专业任务的法人单位负责编写。
对于工作量较小的项目，可根据需要将项目设计和专业技术设计合并为项目设计。
二、测绘专业技术设计内容专业技术设计书的内容通常包括概述、测区自然地理概况与已有资料情况、引用文件、成果（或产品）主要技术指标和规格、技术设计方案等部分。
1、概述主要说明任务的来源、目的、任务量、测区范围和作业内容、行政隶属以及完成期限等任务基本情况。
2、作业区自然地理概况与已有资料情况1）作业区自然地理概况应根据不同专业测绘任务的具体内容和特别，特别需要说明与测绘作业有关的作业区自然地理概况。
2）已有资料情况主要说明已有资料的数量、形式、主要质量情况（包括已有资料的主要技术指标和规格等）和评价、说明已有资料利用的可能性和利用方案等。
3、引用文件说明专业技术设计书编写过程中所引用的标准、规范或者其他技术文件，文件一经引用，例构成专业技术设计书设计内容的一部分。
4、成果（或产品）主要技术指标和规格根据具体成果（或产品），规定其主要技术指标和规格，一般包括成果（或产品）类型及形式、坐标系统、高程基准、时间系统、比例尺、分带、投影方法、分幅编号及其空间单元，数据基本内容、数据格式、数据精度以及其他技术指标等。
5、设计方案具体内容应根据各专业测绘活动的内容和特点确定。
数字化成都大学1：500基本地形图测绘技术设计书
成都大学1：500数字化地形图测绘项目技术设计书目录一、概述 (1)1.1测区概况 (1)1.2 测区已有成果资料的分析与利用 (1)1.2.1地形资料 (1)1.3 作业依据 (1)1.4坐标和高程系统 (1)1.4.1坐标系统 (1)1.4.2 高程系统 (1)1.5 拟投入设备及人员： (1)1.6 质量目标 (2)二、地形测绘 (2)2.1基本要求 (2)2.1.1 成图方法 (2)2.1.2 测图比例尺 (2)2.1.3 图幅分幅与编号 (2)2.2控制测量 (3)2.2.1基准点建立 (3)2.2.2控制点布设 (3)2.2.3 .控制点编码 (3)2.2.4 首级控制网测量 (3)2.3 图根控制测量 (6)2.3.1图根点的布设 (6)2.3.2图根点编号 (6)2.3.3 图根点的测量 (6)2.4地形图测绘 (6)2.4.1基本要求 (6)2.4.2 数据采集方法 (6)2.4.3 仪器设置及测站检查 (7)2.4.4 数据处理 (7)2.4.5 图形编辑 (8)2.4.6 地形图测绘内容及取舍 (8)2.4.7 精度要求 (10)2.4.8 图廓整饰规定 (10)三、成果检查验收及资料提交 (11)3.1 成果检查与验收 (11)3.1.1 检查验收内容 (11)3.1.2 检查与验收方式 (11)3.2 资料提交 (11)3.2.1 文字报告 (11)3.2.2 控制测量成果 (11)3.2.3 图形资料 (11)一、概述1.1测区概况成都大学地块位于四川省成都市龙泉驿区。
测区位于北纬30.647度东经104.178度—北纬30.656度东经104.195度。
测区内主要是校园教学区和住宿区，测区地势平坦，交通便利，通视情况不太好。
本次作业的主要任务是进行成都大学的2000余亩的1：500数字化地形图测绘。
1.2 测区已有成果资料的分析与利用1.2.1 地形资料有天地图四川免费提供成都大学测区无坐标数据航片，可用于控制点布设指导和点之记示意图。
某县城区数字化地形图测绘项目技术设计书
某县城区数字化地形图测绘项目技术设计书一、引言本技术设计书旨在对某县城区数字化地形图测绘项目进行详细的技术设计和规划。
通过采集地形数据、进行测绘和处理，将现有地形转化为数字化地形图，为城市规划、土地利用、交通规划等提供准确可靠的数据支持。
二、测绘任务1. 测绘范围本次测绘项目的范围为某县城区的全域范围，包括市区以及周边行政区域。
具体边界如下：东至X街道，西至Y街道，南至Z路，北至W路。
2. 测绘内容本项目的测绘内容主要包括以下方面数据的采集和处理：2.1 地形控制点的建立：选择合适的地形控制点，通过GPS定位和全站仪测量，建立地形控制点网络，提供精确的地理位置信息。
2.2 地表形态数据采集：利用航空摄影测量技术，获取城区地表的高程和地貌信息，包括山脉、平原、河流、湖泊等特征，以及道路、建筑、水系等基础设施。
2.3 空中摄影数据处理：通过航空遥感数据的处理与配准，提取出高质量的数字影像，并与地形控制点进行匹配和校正，以获取具有地理准确性的高程数据。
2.4 地形数据建模：利用地理信息系统（GIS）技术，将采集的地形数据进行建模和整合，生成数字化地形图。
包括数字高程模型（DEM），数字地面模型（DTM）等。
三、技术方案1. 采用遥感技术为了更好地获取广域的地形数据，本项目将采用航空摄影测量技术进行数据采集。
通过航空遥感的方法，能够覆盖大面积区域，并具备高精度和高分辨率的特点。
2. 使用专业测绘设备为了确保测绘的准确性和可靠性，本项目将使用先进的测绘设备，包括全站仪、GPS定位仪和数字影像设备等。
这些设备具备高精度和稳定性，能够满足项目需求。
3. 数据处理与整合采集到的数据将通过数字影像处理软件进行初步处理，包括图像配准、去噪处理等。
接下来，利用地理信息系统软件，将数据进行整合和模型建立，生成数字化地形图。
四、项目实施计划1. 前期准备阶段（1个月）在前期准备阶段，将组织相关人员，制定测绘方案，确定测绘范围和任务，采购所需设备，同时进行现地实地考察，对测绘区域进行初步的勘察。
珲春1：500数字化地形图测量设计书
1 概述1.1 任务来源受珲春市规划局的委托，为满足珲春市经济建设和总体规划修编对基础测绘资料的需求，根据双方签定的项目合作协议书要求，按航测法完成1：500数字化地形图，采用先内业采集后外业调绘的生产流程。
1.2 测区范围及地理位置测区范围为东经130º20′～130º30ˊ北纬42º48ˊ～42º55ˊ，包括：珲春城区、板石镇、哈达门乡及周边地区,测区任务面积共计约120平方公里。
测区Y 坐标范围607km—622km,最西边距中央经线122km,最东边距中央经线107km，投影长度变形值14.9cm/km,大于2.5cm/km,不满足规范要求。
经过计算选用1.5º坐标系统，中央子午线为130.5º，投影长度变形值0.6cm/km,小于2.5cm/km，抵偿范围50.5公里，完全满足规范要求。
因此, 珲春坐标系选用1.5º坐标系统，中央子午线为130.5º。
折合 1：500比例尺地形图50×50cm幅2100幅图。
1.3 计划完成时间测区120平方公里面积的测绘任务分四步完成。
2006年11月-2006年12月完成内业设计和外业像控点测量；2007年1月-2007年4月完成内业加密和采集工作；2007年4月-2007年8月完成外业调绘和数据编辑、处理等工作；2007年9月上交全部成果,检查验收。
2 测区自然地理概况和已有资料情况2.1 测区自然地理概况和已有资料情况珲春市位于吉林省东部边陲，西与朝鲜以图门江为界,东南与俄罗斯以老爷岭山脉为分水岭,行政隶属延边自治州。
地处图门江下游左岸盆地，三面环山，平均高程42米。
珲春市自然资源丰富，生态环境保护较好，以出口加工为主，以金融、外贸、旅游、房地产开发为辅的外向型经济，是吉林省对外贸易的唯一港口。
先后开通俄罗斯、朝鲜、韩国、日本等国家港口的海陆客货联运航线。
1：500数字化地形图测量技术设计书编写要求和实例例范本
测绘专业技术设计书内容及实例根据测绘行业标准《测绘技术设计规定》（CH/T 1004-2005）要求，为测绘项目制定切实可行的技术方案，保证测绘成果（或产品）符合技术标准和满足顾客要求，并获得最佳的社会效益和经济效益，每个测绘项目作业前都应进行技术设计。
一、测绘技术设计分类测绘技术设计分为项目设计和专业技术设计。
项目设计是对测绘项目进行的综合性整体设计，一般由承担项目的法人单位负责编写。
专业技术设计是对测绘专业活动的技术要求进行设计，它是在项目设计基础上，按照测绘活动内容进行的具体设计，是指导测绘生产的主要技术依据，专业技术设计一般由具体承担相应测绘专业任务的法人单位负责编写。
对于工作量较小的项目，可根据需要将项目设计和专业技术设计合并为项目设计。
二、测绘专业技术设计内容专业技术设计书的内容通常包括概述、测区自然地理概况与已有资料情况、引用文件、成果（或产品）主要技术指标和规格、技术设计方案等部分。
1、概述主要说明任务的来源、目的、任务量、测区范围和作业内容、行政隶属以及完成期限等任务基本情况。
2、作业区自然地理概况与已有资料情况1）作业区自然地理概况应根据不同专业测绘任务的具体内容和特别，特别需要说明与测绘作业有关的作业区自然地理概况。
2）已有资料情况主要说明已有资料的数量、形式、主要质量情况（包括已有资料的主要技术指标和规格等）和评价、说明已有资料利用的可能性和利用方案等。
3、引用文件说明专业技术设计书编写过程中所引用的标准、规范或者其他技术文件，文件一经引用，例构成专业技术设计书设计内容的一部分。
4、成果（或产品）主要技术指标和规格根据具体成果（或产品），规定其主要技术指标和规格，一般包括成果（或产品）类型及形式、坐标系统、高程基准、时间系统、比例尺、分带、投影方法、分幅编号及其空间单元，数据基本内容、数据格式、数据精度以及其他技术指标等。
5、设计方案具体内容应根据各专业测绘活动的内容和特点确定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
天宁市工业园区草铺分区1﹕500、1﹕2000数字化地形图测量技术设计书批准单位：申报单位：审批意见：总工：2004年11月日主要设计人：2004年11月日审批人：2004年11月日目录一、测区概况二、设计及作业依据三、已有资料情况四、平面坐标系统、高程系统和基本等高距五、各等级控制点埋石、密度六、基础控制测量七、图根控制测量八、地形图测绘九、保证质量主要措施和要求十、成果资料的整理与上交天宁市工业园区草铺分区1﹕500、1﹕2000数字化地形图测量技术设计书为满足天宁市工业园区草铺分区规划设计用图的需要，受甲方委托，国家测绘局第五地形测量队（乙方）承揽工业园区草铺分区约29平方公里的1：500、1：2000数字化地形图测量任务。
为统一技术要求，以保证成果质量，特编写本技术设计书。
一、测区概况测区位于天宁市以西，以草铺镇为中心，周边约29平方公里的范围，交通较为便利。
测区地形以丘陵地为主，部分山坡上有树，测区内耕地大部分为旱地，有部分水稻田。
二、设计及作业依据1．GJJ8—99《城市测量规范》2．GB12898—91《国家三、四等水准测量规范》3．GB/T7929—1995《1：500、1：1000、1：2000地形图图式》4．CJJ73—97《全球定位系统城市测量技术规程》5．GB14912—94《大比例尺地形图机助制图规范》6．GB/T17160—1997《1：500、1：1000、1：2000地形图数字化规范》7．审批后的本技术设计书本设计书未提及的，按GJJ8—99《城市测量规范》；GB/T7929—1995《1：500、1：1000、1：2000地形图图式》为准。
三、已有资料情况1．控制资料①由天宁市规划局提供，Ⅱ、Ⅲ等三角点四个（大龙山、老龙窝、三一二队、三尖山）可作为测区布设首级控制测量平面控制的起算点。
②由天宁市规划局提供，Ⅲ等以上水准点可作为首级控制测量高程控制的起算点（三一二队、绵昆300、东山头、小窝山）。
③上述成果为1987昆明坐标系，1985国家高程基准。
④测区内已有一级导线点、GPS点可利用。
因坐标系不同，需经转换检测符合要求后方可使用。
2．地形图资料由天宁市规划局提供的1：10000影像图，标有测区范围及1：500、1：2000地形图测图范围，1：50000地形图可作为工作计划用图。
测区内有部分不同坐标系的1：500、1：1000、1：2000地形图，可进行连测转换经内业数字化后使用。
四、平面坐标系统、高程系统和基本等高距1．平面坐标采用1987昆明坐标系（1954北京坐标系参考椭球，中央子午线102°，高程抵偿投影面为1800米）。
2．高程系统采用1985国家高程基准；3．基本等高距，1：500地形图为0.5m， 1：2000地形图为1m。
五、各等级控制点埋石、密度1．在地面或山地埋设一般普通标石（标石由甲方提供），四等点应做40cm×40cm,厚10cm的护面；并在基坑内浇铸混凝土。
在建筑物楼顶埋设的标石，规格按《城市测量规范》执行，2．四等点编号前冠以Ⅳ，如Ⅳ01、Ⅳ02……。
一级点以测区为单位全区统一编号，在点号前冠Ⅰ，如Ⅰ001、Ⅰ002……。
3．埋石点的密度，四等点在测区内大致均匀布设30个点，。
一级点的布设（包括四等点）平均每1幅图（按1：500分幅）不少于一点；1：2000区域一幅上不少于5点。
在城镇和较大的建筑区内应增加埋石点的密度，在居民地附近至少保证有一对点，对点之间应通视。
4．选点要求点位应选在稳固、易于设站和扩展，通视良好、能长久保存的地方。
GPS观测点位应满足GPS信号接收的需要，视场内不应有高度角大于15°的成片障碍物，点位应远离高压线和大功率无线发射源。
六、基础控制测量1．平面控制测量⑴GPS测量①平面控制点采用GPS施测，起算点的连测不应少于3个点。
一级点也可以用测距导线施测。
②四等网中最弱相邻点的相对中误差不得大于5cm。
一级点最弱点中误差相对于起算点的点位中误差不得大于±5cm。
③ GPS作业时采用静态模式观测。
主要技术要求如下：注：当边长小于200米时，边长中误差应小于20mm。
相邻点最小距离应为平均距离的1/2～1/3，相邻点最大距离应为平均距离的2～3倍。
各等级的点位几何图形强度因子PDOP 值应小于6。
④观测时应量取仪器高两次，并记录于观测手簿中，两次读数差不大于3mm ，取平均值作最后结果。
每个点观测均要求用手簿进行记录，记录内容为：点名、点号、观测者、天气、日期、时间、天线高、时段、接收机编号，并将特殊情况记录在备注栏。
原始记录应字迹清楚、整齐，不得涂改。
⑤基线解算采用随机软件进行解算。
数据处理应满足《全球定位系统城市测量技术规程》第9条要求。
基线测量精度及所组成的异步环的坐标差分量闭合差及环闭合差应符合下式规定：δn Wx 2≤、δn Wy 2≤、δn Wz 2≤ δn W 32≤、222Wz Wy Wx W ++=式中：a=10mmb ：为比例误差因子，对应四等、5″、8″时分别取20、30、40ppm d ：为基线长度，单位为公里Wx 、Wy 、Wz 为坐标差分量闭合差 W ：为环闭合差 n ：为环闭合差 △S ：为复测基线长度差 ⑵光电测距导线光电测距导线技术要求导线测量水平角观测的技术要求注：表中n测站数。
当附合导线长度短于规定长度的1/3时，导线全长的绝对闭合差不应大于13cm。
附合导线的边数不能超过12条。
光电测距应满足《城市测量规范》2.4的要求。
2．高程控制测量①四等点以四等水准精度连测，一级点以五等水准精度连测。
四等水准测量可采用光电测距三角高程测量代替四等水准测量，也可二者交替进行。
②四等水准网中最弱点的高程中误差相对于起算点不得大于20mm。
③四等水准测量技术要求：注：L为附（闭）合路线长度，以公里为单位。
四等水准测量采用中丝读数法双面标尺，直读距离，观测顺序为后―后―前―前。
④四等光电测距三角高程测量高程导线边长的测定，应采用不低于Ⅱ级精度的测距仪往返各观测一测回，其边长不大于1Km，测距的各项限差和要求应符合《城市测量规范》2.4的规定，每站应读取气压、温度。
垂直角观测应采用DJ2级经纬仪按中丝法观测三测回，垂直角测回差和指标差均不应大于7″。
高差测定应采用对向观测，对向观测高差较差不应大于±40√D(mm)。
（D为测距边水平距离Km）。
附合路线闭合差限差同四等水准要求，附合路线长度不大于15Km仪器高、觇牌高应在观测前后各量测一次，读至1mm，当较差不大于2mm时取中数。
观测成果的记录、整理、检验和计算应满足《城市测量规范》3.6的要求。
七、图根控制测量①图根平面控制测量图根点是直接提供地形图测绘的依据，应在以上各等级控制点基础上加密布设，图根点的密度应以满足测图需要。
建筑物密集地区应适当增加，空旷地区可适当减少，但要保证测图需要的控制密度。
图根点主要以光电测距导线布设，其主要技术要求如下：注：表中n测站数。
导线长度短于表1/3时，其绝对闭合差不应大于0.15m。
图根点相对于起算点的点位中误差不得大于±5cm。
图根导线一般应为附合导线，不宜超过二次附合。
当遇到较大单位只有一个出入口时，允许采用闭合导线。
②图根高程控制测量图跟点的高程中误差不得大于测图基本等高距的1/10。
水准测量的技术要求光电测距三角高程导线的技术要求注：S为边长，以Km为单位，不够0.1公里的按0.1公里计算；n为边数,L为路线长度Km。
八、地形图测绘①成图方法：采用解析法数字化成图。
②基本比例尺1：500、1：2000。
③成图软件：南方CASS50成图软件。
④地形图的分幅采用50×50cm正方形分幅，图幅号按图幅西南角坐标计算编号，N1+N2：1：500 N1=（X-2520.0）×4N2=（Y- 840.0）×41：2000 N1=X-2520.0N2=Y- 840.0并以图内显著名称作该图图名。
⑤地形图的精度图上地物点相对于邻近图根点的点位中误差不大于±0.5mm(图上)，邻近地物点间距中误差不大于±0.4mm(图上)，高程注记点建筑区相对于邻近图根点的高程中误差不大于±0.15m，其它高程注记点相对于邻近图根点的高程中误差不大于1/2等高距。
隐蔽地区可放宽50%。
⑥用全站仪施测地物点、地形点时，测距一次读数，当经纬仪2C差小于40″时，水平角可测半测回；每一测站测完碎部点后应归零检查，归零差应不大于40″。
测站定向后需用另一已知点进行定向检查。
检查精度平面小于0.15m，仪器对中偏差不大于5mm，仪器觇标高量到0.01m。
地物点、地形点测距的最大长度1.5倍。
⑦建筑区和不便于绘等高线的地方，可不绘等高线。
⑧居民地的表示外围轮廓及街道应准确绘出，内部可做较大综合。
房屋的轮廓以墙基外角为准，地下室不作专门表示。
菜地、果园、旱地等农用地中以木、油毡纸、草等为材料建造的简单房，住人的应表示，对轮廓小的拐角可适当综合取舍。
街道、公路、广场、空地上的花圃、花坛轮廓线以实线表示；以内部道路边线为轮廓线的花圃、花坛边线以虚线表示，符号配置按《地形图图式》135、137、139页图例执行。
城镇内道路边的汽车候车亭实测范围用实线表示，内配《地形图图式》52页，没有候车亭的公共汽车站可不表示。
杆上变压器符号应注意表示输入高压线符号及输出低压线符号的配置。
街道边的邮筒，街道名称牌，小于1米的小型广告牌不表示。
交通红绿灯不表示，其支撑电杆应实测。
横跨街道、公路的路标、宣传栏、广告牌用《地形图图式》30页，当广告牌、路标、宣传栏等为双面设计时，优先选取朝向北、向西方向表示。
街道中间、花圃中间单柱支撑的宣传栏、广告牌仿照《地形图图式》30页单柱支撑表示道路、单位通道情况的标志牌用《地形图图式》52页桥梁、广场、街道、公路上的路灯用《地形图图式》32页，简陋的路灯不表示。
街道名称、河流名称、道路名称、管线类别等注记的字向和字序应按图式119页注记规则执行。
地形图编辑时，各种注记的字体大小、字型、方向要认真按《1：500、1：1000、1：2000地形图图式》规定执行。
地形图上高程注记应分布均匀，一般每方格应不少于10个高程注记点（含房屋、地物的高程点），在街道交叉口中心线、道路路面、桥面、广场、地下检修井口、较大空地等位置适当加注高程，高程1：500注记到厘米，1：2000注记到分米。
围墙、栅栏、栏杆、篱笆和铁丝网等围护物，均应实测，在墙基上面筑栏杆的按围墙表示。
本测区不表示各类境界。
⑨地形图的测绘内容及取舍按《城市测量规范》4.6的要求执行。
九、保证质量主要措施和要求①为确保产品质量达到规范、设计书的要求，测区设立项目负责、技术负责、质量负责各一人，分工明确，责任到人，从生产的每一个环节抓起统一调配、相互协调、科学管理，严把产品质量关。
