DOW XLA 弹性纤维

新型纤维
维
◎ 可降血压的天然纤维◎ 国产耐高温纤维芳砜纶◎ 异形纤维
◎ 有色纤维◎ 彩色阻燃纤维◎ 玉石纤维
◎ 抗紫外线纤维◎ 高效弹性纤维◎ 竹炭纤维-二十一世纪环保新卫士◎ 高效保暖纤维◎ 氯纶◎ 切日牌玉米纤维
◎ 卓越的抗起球吸濕排汗纖維◎ 天年素◎ 刻字纤维
◎ 天蚕丝◎ 抗菌防霉纤维◎ 花瓣型超细纤维
◎ 运动时不可缺少的好朋友Coolplus◎ 白色可牵伸导电纤维◎ 生物活性纤维——海丝纤维
◎ 甲壳素和纤维素共混纤维纤维Crabtex◎ Optim纤维◎ 吸湿排汗纤维CoolDry
◎ 中空保暖纤维Sunlite
◎ 埃匹克导电纤维(EPITROPIC
FI
◎ Crabtex 纤维
◎ 扁平纤维 POPOP◎ 竹炭磁性纤维(丙纶)◎ PTT纤维。

氨纶、PTT、XLA纤维对比原液着色PET/PTT弹性长丝与氨纶、聚烯烃弹性长丝的对比弹性长丝是指具有高断裂伸长率、低模量和高弹性回复率的纤维。

弹性长丝被广泛应用到各种织物，目前，商业化最成功的弹性长丝是氨纶，此外，聚烯烃弹性长丝XLA也在推广中，而PET/PTT弹性长丝则属于新秀。

本文通过实验对比分析这三种弹性长丝的弹性机理、力学性能差异，并介绍其使用范围及特点，为工厂选用弹性长丝提供技术依据。

弹性机理对比氨纶和聚烯烃纤维的弹性主要来自于其软、硬链段依次交替的大分子结构特征。

软链段具有较大的变形能力，提供较小的初始模量及较大的伸长，硬链段主要由结晶链段或交联点构成，用以维持大分子结构不被破坏，形变后可回复到初始状态。

PET/PTT复合纤维具有完全不同的弹性机理，主要通过PET和PTT两组分间存在的热收缩率差异，热处理后两组分在尺寸上收缩不一样，产生形态上类似弹簧的永久卷曲，且收缩率小的PET组分位于卷曲外侧，而收缩率大的PTT组分位于卷曲内侧。

这种卷曲赋予了纤维弹性。

力学性能对比同样细度下，氨纶和XLA纤维的拉伸力学曲线近似，开始有相当长的小作用力大变形的伸长阶段，形变达到300%的时候，作用力才有很明显的增加，直至断裂，整个过程中纤维不存在显著的屈服区域。

氨纶纤维的初始模量、断裂伸长率和断裂应变分别为1.6cN/dtex、426.25%和1.26cN/dtex，而XLA为2.7cN/dtex、438.7%和0.95cN/dtex。

可见，这两种弹性长丝均拥有小模量、高伸长和低强力的特点，这种小作用力下的高伸长率、低强力对于服用纺织品而言，很容易变形导致服装的保形性差，同时给生产加工造成困难，因此，这两种弹性长丝在纺织品上应用时均需要通过包覆其他纤维后才能使用。

PET/PTT纤维的小作用力大变形的伸长阶段相对较短，在应变达到150%的时候，应力开始快速增加，并依次出现线性变形阶段和屈服区域，直到应变达250%左右时断裂。

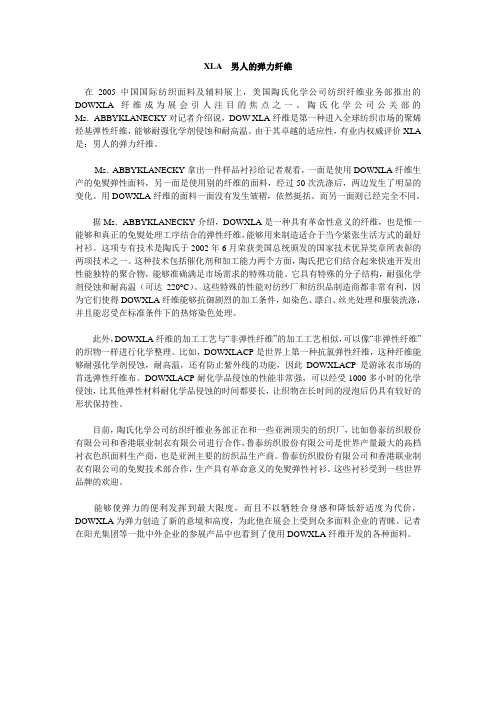

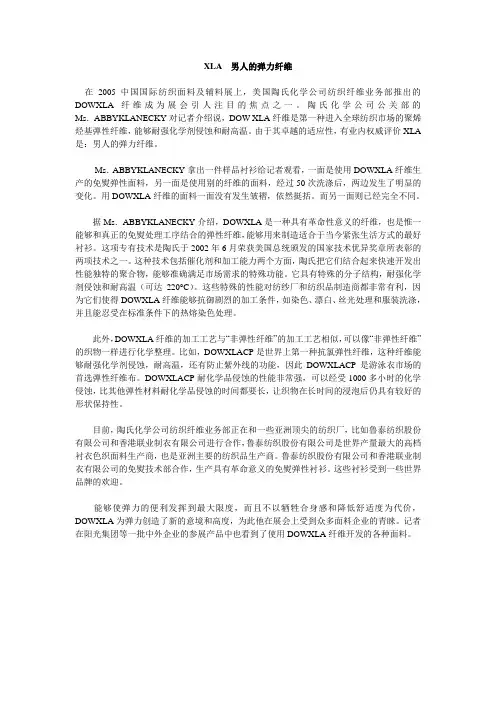

XLA 男人的弹力纤维在2005中国国际纺织面料及辅料展上，美国陶氏化学公司纺织纤维业务部推出的DOWXLA纤维成为展会引人注目的焦点之一。

陶氏化学公司公关部的Ms．ABBYKLANECKY对记者介绍说，DOW XLA纤维是第一种进入全球纺织市场的聚烯烃基弹性纤维，能够耐强化学剂侵蚀和耐高温。

由于其卓越的适应性，有业内权威评价XLA 是：男人的弹力纤维。

Ms．ABBYKLANECKY拿出一件样品衬衫给记者观看，一面是使用DOWXLA纤维生产的免熨弹性面料，另一面是使用别的纤维的面料，经过50次洗涤后，两边发生了明显的变化。

用DOWXLA纤维的面料一面没有发生皱褶，依然挺括。

而另一面则已经完全不同。

据Ms．ABBYKLANECKY介绍，DOWXLA是一种具有革命性意义的纤维，也是惟一能够和真正的免熨处理工序结合的弹性纤维，能够用来制造适合于当今紧张生活方式的最好衬衫。

这项专有技术是陶氏于2002年6月荣获美国总统颁发的国家技术优异奖章所表彰的两项技术之一。

这种技术包括催化剂和加工能力两个方面，陶氏把它们结合起来快速开发出性能独特的聚合物，能够准确满足市场需求的特殊功能。

它具有特殊的分子结构，耐强化学剂侵蚀和耐高温（可达220°C）。

这些特殊的性能对纺纱厂和纺织品制造商都非常有利，因为它们使得DOWXLA纤维能够抗御剧烈的加工条件，如染色、漂白、丝光处理和服装洗涤，并且能忍受在标准条件下的热熔染色处理。

此外，DOWXLA纤维的加工工艺与“非弹性纤维”的加工工艺相似，可以像“非弹性纤维”的织物一样进行化学整理。

比如，DOWXLACP是世界上第一种抗氯弹性纤维，这种纤维能够耐强化学剂侵蚀，耐高温，还有防止紫外线的功能，因此DOWXLACP是游泳衣市场的首选弹性纤维布。

DOWXLACP耐化学品侵蚀的性能非常强，可以经受1000多小时的化学侵蚀，比其他弹性材料耐化学品侵蚀的时间都要长，让织物在长时间的浸泡后仍具有较好的形状保持性。

纺织品中常见的6种弹性纤维在众多的功能纤维中，弹性纤维因可赋予⼈体良好的接触感，在服装的穿着舒适性、保型性等⽅⾯扮演着不可替代的⾓⾊，所以在纺织纤维中占据着稳固的地位，⽽赋予纺织⾯料⼀定的弹性已然成为服⽤纺织品⼀种必然的发展趋势。

1. ⼆烯类弹性纤维（橡胶丝）⼆烯类弹性纤维俗称橡胶丝或橡筋丝，主要的化学成分为硫化聚异戊⼆烯，有较好的耐⾼温、耐酸碱、耐磨等化学物理性能，⼴泛应⽤于袜⼦、罗纹袖⼝等针织⼯业。

橡胶丝是早期⽤到的弹性纤维，由于其主要制作成粗⽀纱线，所以在织造织物中的使⽤范围很有限。

2. 聚氨酯纤维（氨纶）聚氨酯弹性纤维是指以聚氨基甲酸酯为主要成分的⼀种嵌段共聚物制成的纤维，我国简称氨纶，美国最初的商品名为Spandex，后更名为莱卡 Lycra、欧洲名为 Elastane、⽇本名为 Neolon、德国名为 Dorlastan。

它的弹性来⾃于其分⼦结构由所谓“软”和“硬”链段组成的嵌段共聚物⽹络结构。

氨纶的纺丝⽅法包括⼲纺、湿纺、化学反应纺丝和熔融纺丝法。

⼲法纺丝技术是当前氨纶⼯业⽣产最为普遍的⽅法。

氨纶是弹性纤维中较早开发且应⽤最⼴，⽣产技术最为成熟的品种。

氨纶弹性纤维的性能优于橡胶丝弹性纤维。

3. 聚醚酯弹性纤维聚醚酯弹性纤维是由聚酯和聚醚共聚物通过熔融纺丝制得的弹性纤维，⽇本帝⼈公司于1990 年⾸次⽣产。

聚醚酯弹性纤维与聚氨酯弹性纤维结构类似，也具有“区段”结构特征。

“软”链段主要是聚醚链段，柔软性好，链较长，容易伸长变形；“硬”链段则是聚酯链段，相对较僵硬，易于结晶，链较短，在纤维受⼒变形时起节点作⽤，赋予弹性回复性能，并决定纤维的强⼒和耐热性。

聚醚酯弹性纤维不仅强度较⾼，弹性也很好，熔点也较⾼，和PET 纤维混纺，可以在 120~130 ℃下染⾊，因此涤纶纤维也可以加⼯成弹性纺织品。

此外，它们的耐光性优良，耐氯漂性、耐酸碱性等都较普通氨纶好。

维也可以加⼯成弹性纺织品。

此外，它们的耐光性优良，耐氯漂性、耐酸碱性等都较普通氨纶好。

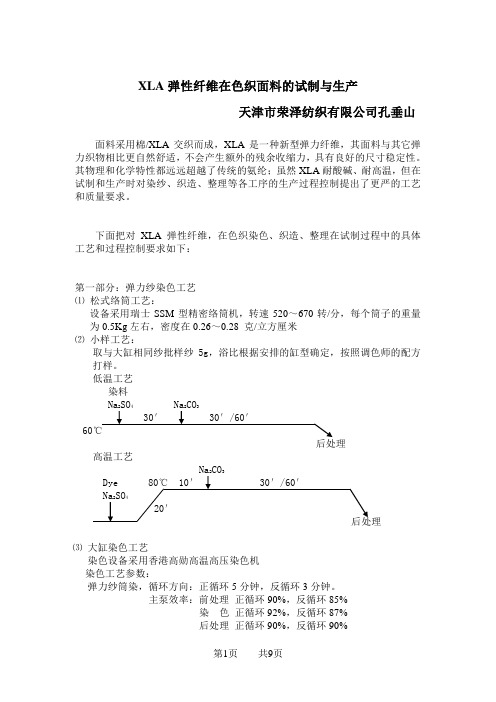

XLA弹性纤维在色织面料的试制与生产天津市荣泽纺织有限公司孔垂山面料采用棉/XLA交织而成，XLA是一种新型弹力纤维，其面料与其它弹力织物相比更自然舒适，不会产生额外的残余收缩力，具有良好的尺寸稳定性。

其物理和化学特性都远远超越了传统的氨纶；虽然XLA耐酸碱、耐高温，但在试制和生产时对染纱、织造、整理等各工序的生产过程控制提出了更严的工艺和质量要求。

下面把对XLA弹性纤维，在色织染色、织造、整理在试制过程中的具体工艺和过程控制要求如下：第一部分：弹力纱染色工艺⑴松式络筒工艺：设备采用瑞士SSM型精密络筒机，转速520～670转/分，每个筒子的重量为0.5Kg左右，密度在0.26～0.28 克/立方厘米⑵小样工艺：取与大缸相同纱批样纱5g，浴比根据安排的缸型确定，按照调色师的配方打样。

低温工艺染料60高温工艺⑶大缸染色工艺染色设备采用香港高勋高温高压染色机染色工艺参数：弹力纱筒染，循环方向：正循环5分钟，反循环3分钟。

主泵效率：前处理正循环90%，反循环85%染色正循环92%，反循环87%后处理正循环90%，反循环90%①弹力纱前处理：处方：Q-2 0.8 g/l H2O2 3.6 g/l PL 1.0 g/l HAC 1.0 g/l AM-215 1.0g/l R-S 0.02 g/l NaOH 0.5 g/lNa2CO32.0g/lNa2CO3②染色工艺ED01：owf <1% 染色工艺；ED02：owf ≥1%染色工艺；ED03：TQ G、艳绿染料为主的染色工艺；染料及助剂用量：活性染料x%Na2SO410～90 g/l （见表一）Na2CO33～20 g/lSAD 1.0 g/l注：适用于：Sumifix、Remazol、Ciba等活性染料。

表（一）工艺曲线为：ED01：1/3Na2SO41/3Na2SO4③后处理工艺表（二）N a2SO4工艺曲线为：EA01：取样对色EA02：100℃10′100℃10′取样对色EA03：溢流1′冷洗5′100℃10′冷洗5′50℃15′70℃取样对色EA04：溢流1′冷洗5′′冷洗5′100℃10′冷洗5′50℃15′70℃取样对色EA05：溢流1′冷洗5′溢流5′溢流5′冷洗5′50℃15′70℃取样对色⑷脱水、烘干a. 首先在脱水机里脱水13分钟，之后将脱水后的筒纱倒成25-30g重的小样绞纱，再将样品绞纱用约10～15分钟烘干。
