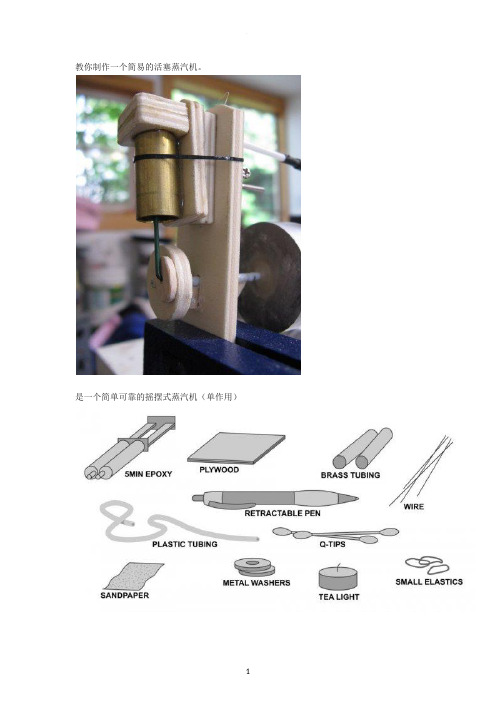

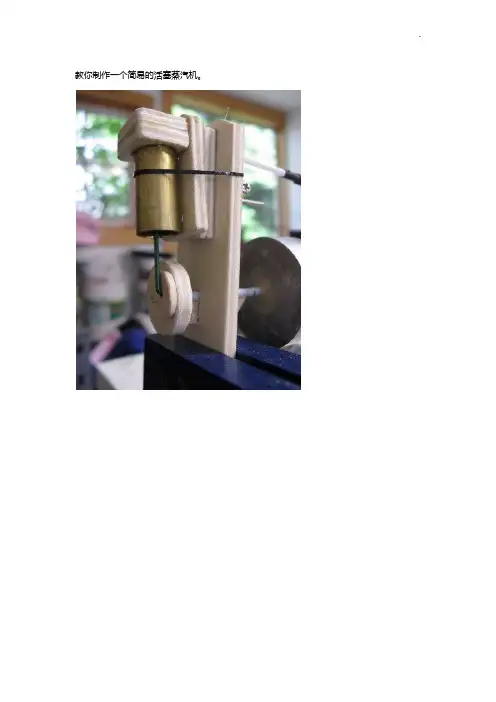

教你制作一个简易的活塞蒸汽机。
是一个简单可靠的摇摆式蒸汽机（单作用）准备材料木板或胶合板AB胶黄铜管（原作是这样，可根据你的条件确定，本人建议找两截刚好贴合的PVC胶管,一样行）切割好，一段做汽缸，小段的作活塞，两者间互相贴合把管口刮削光滑，刮掉毛刺图纸按图纸把木板锯好，划线把孔钻好机架（两块粘上）气缸配气板（背面）小孔为通气孔，大孔为摇摆轴孔曲轴轮（两块粘上）制作活塞一根铁丝做活塞杆，切一块泡沫塑料，穿上穿进铜管，用薄膜扎底注入环氧树脂（或其它胶水），确保活塞杆保持90°垂直，除去薄膜，活塞大功告成做一个气缸盖气缸配气板（背面）小孔为通气孔，大孔为摇摆轴孔气缸配气板（正面）小孔为通气孔，大孔为摇摆轴孔（从背面插一根铁丝作摇摆轴，在正面压平，陷入槽中）气缸配气板（背面）摇摆轴，气缸和缸盖把气缸配气板（正面）与气缸和缸盖粘上制作飞轮，用粗铁丝作轴，木板，铁垫圈，易拉罐底，一块石蜡用粗铁丝作轴，用木板把铁圈穿上（粘牢），穿紧，放进易拉罐底，再把石蜡熔化再把石蜡熔化，融化的蜡倒上，把罐底填满，飞轮完成（本人建议用圆形铁盖等有一定重量的物品代替）下孔为主轴，穿进圆珠笔管用圆珠笔管做轴管，穿进机架，下方用小木片加固，穿进飞轮曲轴轮把曲轴轮穿进主轴，粘牢，注意装上一个套管用弹簧把气缸固定，拉紧，接上一根进气管，另一个孔作排气装配完成接上气源，试车（压缩空气，因为是木制的，不能用蒸汽）欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。
蒸汽机锅炉原理图
蒸汽机锅炉的原理图如下：
1. 燃料供应系统：将燃料（如煤、油或天然气）送入锅炉燃烧室。
2. 燃烧室：燃料与空气混合并燃烧，释放出热能。
3. 锅炉壳体：容纳锅炉内部的各个组件，并提供安全保护。
4. 换热器：通过与燃烧产生的高温烟气接触，将烟气中的热量传递给水，使其升温并转化为蒸汽。
5. 蒸汽发生器：换热器中的水被加热至沸点，形成蒸汽。
6. 蒸汽管道：将产生的蒸汽输送到蒸汽机。
7. 蒸汽机：利用高温高压蒸汽的动力驱动机械转动，产生功效。
8. 冷凝器：将排出蒸汽的余热释放到冷却介质（如冷水或大气）中，并将蒸汽凝结成水。
9. 给水泵：将冷凝水从冷凝器中泵回锅炉，补充锅炉内的水分。
10. 控制系统：监测和控制锅炉的燃烧过程、蒸汽压力和温度，以保持锅炉的安全稳定运行。
请注意，这个原理图中不包含标题，且文中没有标题相同的文字。
小型蒸汽机制作方法小型蒸汽机制作方法在现代便利的生活中，有些发明对我们来说是非常重要的，缺一不可，小编给大家提供小型蒸汽机制作方法，欢迎参考！材料：内直径为6cm，长12cm的玻璃管一支。
厚约2mm的压克力板一片。
硅胶管(软的管子即可)。
轴承两个，内径4 mm。
木板两块，木条若干。
直径4mm、2mm的圆木杆若干。
厚纸一片。
汽缸部分：将厚纸剪成直径恰略小于玻璃管内径的圆片，此圆片即作为活塞。
可想而知，此圆片不可能完全密封玻璃管，但只要大致能与玻璃管内径一致，且可于玻璃管中轻易滑动即可。
圆片钻一个直径4mm的小孔。
在另片木板上钻一直径4mm的小孔，藉由此小片木板，将圆厚纸活塞与直径4mm木杆制成的连杆结合在一起，而且使圆厚纸片垂直木质连杆。
再用两片木板制作此玻璃管汽缸的支架，其中之一钻一个直径4.5mm的小孔，并在旁边钻一个直径13mm的小孔，另一片则钻一个直径13mm的小孔即可，先将纸活塞和木连杆放在玻璃汽缸中，让木连杆从木板支架上4mm直径的孔伸出，再用AB胶，将玻璃管与木材支架密接，于是把纸活塞密封在玻璃管汽缸中。
将木板支架用AB胶黏在木板底座上，直径4mm的连杆从木支架上的孔穿出后，要再立一个直立于底座的小支架，此小支架上端有一个直径约4.5mm的孔，可容纳连杆的另一端。
分流盒部分：分流盒主要的功能是，利用口形木框的往复移动，改变空气的通道，使空气改变流动的路径，而能往复推动玻璃汽缸中的纸活塞。
一共动用五片木板制作分流阀盒子。
下方一片，两侧木板之一的上半部钻一个直径13mm的孔，另一侧木板的下半部则钻3个直径13mm的孔(此三孔中之左右分别经硅胶管连通玻璃汽缸支架上直径13mm的小孔)。
再用两木板作黏在前后，其中一片木板上钻一个直径4.5mm的小孔。
两侧木板之一的上半部钻一个直径13 mm的孔，另一侧木板的下半部则钻三个直径13 mm的孔。
前后木板之一钻一个直径4.5 mm的小孔。
此盒中要恰好容纳一个口字型的木框在其中滑动。

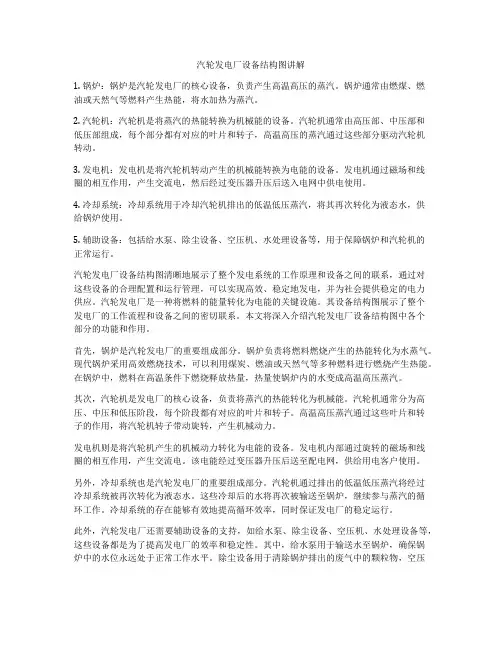

汽轮发电厂设备结构图讲解1. 锅炉：锅炉是汽轮发电厂的核心设备，负责产生高温高压的蒸汽。
锅炉通常由燃煤、燃油或天然气等燃料产生热能，将水加热为蒸汽。
2. 汽轮机：汽轮机是将蒸汽的热能转换为机械能的设备。
汽轮机通常由高压部、中压部和低压部组成，每个部分都有对应的叶片和转子，高温高压的蒸汽通过这些部分驱动汽轮机转动。
3. 发电机：发电机是将汽轮机转动产生的机械能转换为电能的设备。
发电机通过磁场和线圈的相互作用，产生交流电，然后经过变压器升压后送入电网中供电使用。
4. 冷却系统：冷却系统用于冷却汽轮机排出的低温低压蒸汽，将其再次转化为液态水，供给锅炉使用。
5. 辅助设备：包括给水泵、除尘设备、空压机、水处理设备等，用于保障锅炉和汽轮机的正常运行。
汽轮发电厂设备结构图清晰地展示了整个发电系统的工作原理和设备之间的联系，通过对这些设备的合理配置和运行管理，可以实现高效、稳定地发电，并为社会提供稳定的电力供应。
汽轮发电厂是一种将燃料的能量转化为电能的关键设施。
其设备结构图展示了整个发电厂的工作流程和设备之间的密切联系。
本文将深入介绍汽轮发电厂设备结构图中各个部分的功能和作用。
首先，锅炉是汽轮发电厂的重要组成部分。
锅炉负责将燃料燃烧产生的热能转化为水蒸气。
现代锅炉采用高效燃烧技术，可以利用煤炭、燃油或天然气等多种燃料进行燃烧产生热能。
在锅炉中，燃料在高温条件下燃烧释放热量，热量使锅炉内的水变成高温高压蒸汽。
其次，汽轮机是发电厂的核心设备，负责将蒸汽的热能转化为机械能。
汽轮机通常分为高压、中压和低压阶段，每个阶段都有对应的叶片和转子。
高温高压蒸汽通过这些叶片和转子的作用，将汽轮机转子带动旋转，产生机械动力。
发电机则是将汽轮机产生的机械动力转化为电能的设备。
发电机内部通过旋转的磁场和线圈的相互作用，产生交流电。
该电能经过变压器升压后送至配电网，供给用电客户使用。
另外，冷却系统也是汽轮发电厂的重要组成部分。
汽轮机通过排出的低温低压蒸汽将经过冷却系统被再次转化为液态水。
蒸汽机的原理构造简介蒸汽机是将蒸汽的能量转换为机械功的往复式动力机械。
蒸汽机的出现曾引起了18世纪的工业革命。
直到20世纪初，它仍然是世界上最重要的原动机，后来才逐渐让位于内燃机和汽轮机等。
蒸汽机是将蒸汽的能量转换为机械功的往复式动力机械。
蒸汽机的出现曾引起了18世纪的工业革命。
直到20世纪初，它仍然是世界上最重要的原动机，后来才逐渐让位于内燃机和汽轮机等。
发明历史世界上第一台蒸汽机是古希腊的亚历山大利亚城的希罗于1世纪发明的风光管，不过它只不过是一个玩具而已。
16世纪末到17世纪后期，英国的采矿业，特别是煤矿，已发展到相当的规模，单靠人力、畜力已难以满足排除矿井地下水的要求，而现场又有丰富而廉价的煤作为燃料。
现实的需要促使许多人，如英国的帕潘、萨弗里、纽科门等就致力于“以火力提水”的探索和试验。
萨弗里制成的世界上第一台实用的蒸汽提水机，在1698年取得标名为“矿工之友”的英国专利。
他将一个蛋形容器先充满蒸汽，然后关闭进汽阀，在容器外喷淋冷水使容器内蒸汽冷凝而形成真空。
打开进水阀，矿井底的水受大气压力作用经进水管吸入容器中；关闭进水阀，重开进汽阀，靠蒸汽压力将容器中的水经排水阀压出。
待容器中的水被排空而充满蒸汽时，关闭进汽阀和排水阀，重新喷水使蒸汽冷凝。
如此反复循环，用两个蛋形容器交替工作，可连续排水。
萨弗里的提水机依靠真空的吸力汲水，汲水深度不能超过六米。
为了从几十米深的矿井汲水，须将提水机装在矿井深处，用较高的蒸汽压力才能将水压到地面上，这在当时无疑是困难而又危险的。
纽科门及其助手卡利在1705年发明了大气式蒸汽机，用以驱动独立的提水泵，被称为纽科门大气式蒸汽机。
这种蒸汽机先在英国，后来在欧洲大陆得到迅速推广，它的改型产品直到19世纪初还在制造。
纽科门大气式蒸汽机的热效率很低，这主要是由于蒸汽进入汽缸时，在刚被水冷却过的汽缸壁上冷凝而损失掉大量热量，只在煤价低廉的产煤区才得到推广。
1764年，英国的仪器修理工詹姆斯·瓦特为格拉斯哥大学修理纽可门蒸汽机模型时，注意到了这一缺点，并于1765年发明了设有与汽缸壁分开的凝汽器的蒸汽机，并于1769年取得了英国的专利。
自制蒸汽机实验报告
一、实验目的
1. 了解蒸汽机的结构与原理；
2. 理解蒸汽机的工作原理；
3. 掌握蒸汽机在工业上的应用。
二、实验原理
蒸汽机是由一个汽缸、一个汽缸和一个缸体组成，它利用蒸汽的冷却原理使汽缸内的变温气体参与发动机的运动，使得机械运动功能改变，并产生动力。
蒸汽机的运行过程可以概括为：将液体水放入汽缸里，由烧炉加热蒸汽，由发动机活塞移动，释放热量，动力机械转换成电能等。
三、实验方法
本实验采用的是实体蒸汽机模型，采用五步的实验步骤：
1. 将液体水放入汽缸，并确保水级在正常水位。
2. 点燃烧炉加热水，当水温达到正常的沸点时，汽化成蒸汽，并以蒸汽的形式进入汽缸。
3. 手动拧紧活塞装配好，按照要求调整活塞的位置，从而活塞移动，凝结蒸汽。
4. 将释放出来的热量通过机械功率转换，形成电能发电。
5. 释放蒸汽及机械热量，完成计算机控制的循环。
四、实验结果
实验结果显示，通过实体模型的实验，我们可以看到蒸汽机的
工作原理，清楚地了解蒸汽机从汽缸中的水加热，到活塞的移动、机械能的转换，以及电能的发电，最终释放冷却水的全过程。
实验中，我们掌握了蒸汽机的工作原理，以及它在工业上的重要应用。
五、实验总结
本次实验，我们通过实际操作模拟了蒸汽机的工作原理，从而深入地了解蒸汽机的结构，并掌握它在工业上的应用。
通过实验，我们对蒸汽机的运行原理和工作机理有了进一步的了解，还掌握了它在工业中的应用，为日后使用蒸汽机打下很好的基础。
