数据库设计与实现ER转换为关系模式

数据库系统E-R图设计知识点汇总数据库系统 ER 图设计知识点汇总在数据库系统的设计中，ER 图（EntityRelationship Diagram，实体联系图）是一种非常重要的工具。

它能够帮助我们清晰地理解和描述系统中各个实体之间的关系，为数据库的构建提供坚实的基础。

下面就让我们一起来详细了解一下数据库系统 ER 图设计的相关知识点。

一、ER 图的基本概念ER 图主要由实体、属性和联系这三个要素组成。

实体是指具有独立存在意义的事物，比如“学生”“课程”“教师”等。

在 ER 图中，实体通常用矩形来表示。

属性则是用来描述实体的特征，比如学生的“学号”“姓名”“年龄”等。

属性在 ER 图中用椭圆来表示。

联系反映了不同实体之间的关系，比如学生与课程之间的“选课”关系。

联系在 ER 图中用菱形来表示，并在菱形中标注联系的名称。

二、ER 图中的实体类型实体可以分为强实体和弱实体。

强实体是指不依赖于其他实体而独立存在的实体，其标识符完全由自身的属性决定。

弱实体则是依赖于其他强实体而存在的实体，它的标识符部分或全部来自于其所依赖的强实体。

三、ER 图中的联系类型联系主要有一对一（1:1）、一对多（1:N）和多对多（M:N）这三种类型。

一对一联系，例如一个人只有一个身份证，一个身份证只对应一个人。

一对多联系，比如一个班级有多个学生，而一个学生只能属于一个班级。

多对多联系，像学生和课程之间，一个学生可以选择多门课程，一门课程也可以被多个学生选择。

四、ER 图的绘制原则在绘制 ER 图时，需要遵循一些原则，以确保图形的清晰和准确。

首先，要明确系统的需求，准确识别出实体、属性和联系。

其次，尽量简化图形，避免出现过于复杂的关系，使读者能够一目了然。

同时，要确保实体和联系的名称具有明确的含义，能够准确反映其代表的对象和关系。

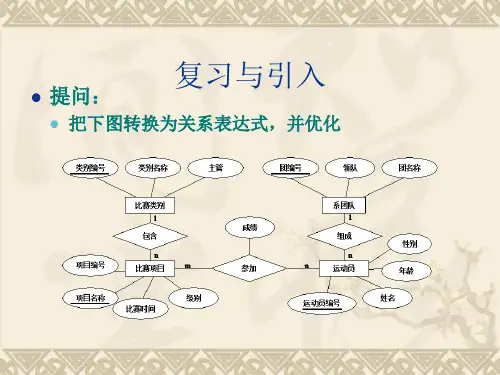

五、ER 图到关系模式的转换这是将 ER 图转化为数据库中可实现的关系模式的关键步骤。

对于实体，通常将其转换为一个关系表，表的列就是实体的属性。

在数据库设计过程中将er模型转换为关系模型的转换原则在数据库设计过程中，将ER模型转换为关系模型是一个重要的步骤。

ER模型是一种描述现实世界中实体、属性和关系之间关联的图形化工具，而关系模型则是一种用表格结构表示数据之间关系的方式。

以下是将ER模型转换为关系模型的转换原则：1. 实体转换为表：在ER模型中，实体是指现实世界中的一个对象或概念，例如学生、课程、雇员等。

在关系模型中，每个实体都被转换为一个表。

表由一系列的行和列组成，每一行表示一个实体的实例，每一列表示一个属性。

2. 属性转换为列：在ER模型中，属性是实体的特征或描述。

在关系模型中，每个属性都被转换为表中的列。

例如，一个学生实体具有姓名、性别、年龄等属性，这些属性会对应为学生表中的列。

3. 主键定义：在ER模型中，每个实体都有一个唯一标识符，称为主键。

在关系模型中，主键用来唯一地标识一个实体。

主键的定义原则是唯一性和非空性。

通常，一个表的主键可以是一个或多个属性的组合。

4. 关系转换为外键：在ER模型中，关系表示不同实体之间的关联。

在关系模型中，这些关联被转换为外键。

外键是用来连接不同表的属性，它通过引用其他表中的主键，以建立表之间的关系。

5. 多对多关系处理：在ER模型中，多对多关系是指一个实体与另一个实体之间存在多个联系。

在关系模型中，多对多关系需要通过引入中间表进行处理。

例如，一个学生可以选择多门课程，而一门课程也可以被多个学生选择，这种多对多关系可以通过引入一个学生课程中间表来解决。

6. 索引定义：索引是用来提高数据库查询效率的数据结构。

在关系模型中，可以为表中的一个或多个列定义索引。

索引的目的是快速定位数据，以加快查询速度。

7. 规范化：规范化是一种优化数据库结构的过程，旨在消除冗余、提高数据的一致性和完整性。

规范化过程包括一至五个范式，每个范式都有特定的要求和目标。

由于篇幅有限，上述仅为将ER模型转换为关系模型的基本原则。

ER模型和关系模型是数据库设计中非常重要的概念，它们之间有着密切的对应关系。

在本文中，我们将深入探讨这两种模型的特点、关联和区别，以便更清晰地理解它们的重要性和应用价值。

1. ER模型的简介ER模型，即实体-关系模型，是由彼得·钱（Peter Chen）在1976年提出的一种数据模型。

它主要描述了现实世界中各种实体以及它们之间的关系，通过实体、属性和关系来构建数据库的模型。

在ER模型中，实体用矩形框表示，属性用椭圆形表示，关系用菱形表示，实体之间的联系用箭头表示。

2. 关系模型的简介关系模型是由埃德加·科德提出的，它是一种用表格形式来表示和操作数据的模型。

在关系模型中，数据以表的形式呈现，每个表代表一个实体，表中的行表示具体的实例，表中的列则表示实体的属性。

通过关系模型，可以更直观、方便地对数据进行操作和管理。

3. ER模型和关系模型的对应关系在数据库设计中，ER模型和关系模型有着密切的对应关系。

实际上，ER模型可以很自然地转换为关系模型。

在ER模型中，实体可以被转换为关系模型中的表，属性可以成为表的字段，关系可以成为表之间的关系。

通过这种对应关系，可以将现实世界中的概念和数据转化为数据库中的结构化数据，实现对数据的管理和应用。

4. 个人观点和理解我认为，ER模型和关系模型的对应关系是数据库设计中非常重要的一环。

通过对实体、属性和关系的建模，可以更清晰地把握数据的结构和关联，从而更有效地对数据进行管理和分析。

关系模型的表格形式也使得数据的操作和查询变得更加便捷和高效。

ER模型和关系模型的对应关系为数据库的设计和应用提供了坚实的基础和方法论支撑。

在本文中，我们深入探讨了ER模型和关系模型的对应关系，分析了它们的特点和重要性，并共享了个人的观点和理解。

通过对这一主题的全面评估和论述，相信读者对数据库设计和应用都会有更深入的理解和认识。

ER模型和关系模型在数据库设计中是非常重要的概念，它们之间有着密切的对应关系。

数据库原理选择题总结(5-8章)第五章1. 在数据库设计中，将ER图转换成关系数据模型的过程属于（）(2001年10月全国卷)A. 需求分析阶段B. 逻辑设计阶段C. 概念设计阶段D. 物理设计阶段2.在数据库设计中，表示用户业务流程的常用方法是( )(2003年1月全国卷)A.DFDB.ER图C.程序流程图D.数据结构图3.把ER模型转换成关系模型的过程，属于数据库的( )(2002年10月全国卷)A.需求分析B.概念设计C.逻辑设计D.物理设计4.在ER模型中，如果有6个不同实体集，有9个不同的二元联系，其中3个1∶N联系，3个1∶1联系，3个M∶N联系，根据ER模型转换成关系模型的规则，转换成关系的数目是( )(2002年10月全国卷)A.6B.9C.12D.155.数据库设计属于（）。

A、程序设计范畴B、管理科学范畴C、系统工程范畴D、软件工程范畴6.设计数据流程图(DFD)属于数据库设计的（）A、可行性分析阶段的任务B、需求分析阶段的任务C、概念设计阶段的任务D、逻辑设计阶段的任务7.在数据库的概念设计中，最常用的模型是（）A、实体联系模型B、数学模型C、逻辑模型D、物理模型8.数据库设计中，概念模型是（）A、依赖于DBMS和硬件B、依赖于DBMS独立于硬件C、独立于DBMS依赖于硬件D、独立于DBMS和硬件9.ER图是数据库设计的工具之一，它适用于建立数据库的（）。

A、需求模型B、概念模型C、逻辑模型D、物理模型10.ER方法中用属性描述事物的特征，属性在ER图中表示为（）A、椭圆形B、矩形C、菱形D、有向边11.在关系数据库设计中，设计关系模式的任务属于（）A、需求设计B、概念设计C、逻辑设计D、物理设计12.设计子模式属于数据库设计的（）A、需求设计B、概念设计C、逻辑设计D、物理设计13.设计DB的存储结构属于数据库设计的（）A、需求设计B、概念设计C、逻辑设计D、物理设计14.数据库设计中，外模型是指（）A、用户使用的数据模型B、DB以外的数据模型C、系统外面的模型D、磁盘上数据的组织15.概念结构设计的目标是产生数据库的概念结构，这结构主要反映（）A、组织机构的信息需求B、应用程序员的编程需求C、DBA的管理信息需求D、DBS的维护需求16.在DB的概念设计和逻辑设计之间起桥梁作用的是（）A、数据结构图B、功能模块图C、ER图D、DFD17.在DB的需求分析和概念设计之间起桥梁作用的是（）A、DFDB、ER图C、数据结构图D、功能模块图18.ER模型转换成关系模型时，一个M:N联系转换为一个关系模式，该关系模型的关键字是（）A、M端实体的关键字B、N端实体的关键字C、M端实体的关键字和N端实体的关键字的组合D、重新选取的其他属性19.在一个ER图中，如果共有20个不同实体类型，在这些实体类型之间存在着9个不同的二元联系(二元联系是指两个实体之间的联系)其中3个是1:N联系，6个是M:N联系，还存在1个M:N的三元联系，那么根据ER模型转换成关系模型的规则，这个ER结构转换成的关系模型个数为（）A、24B、27C、29D、3020.在数据库设计中，弱实体是指（）A、属性只有一个的实体B、不存在关键码的实体C、只能短时期存在的实体D、以其他实体存在为先决条件的实体21.关于ER图，下列说法中错误的是（）A、现实世界的事物表示为实体，事物的性质表示为属性B、事物之间的自然联系表示为实体之间的联系C、在ER图中，实体和属性的划分是绝对的、一成不变的D、在ER图中，实体之间可以有联系，属性和实体之间不能有联系22.在ER模型转换成关系模型的过程中，下列叙述不正确的是（）A、每个实体类型转换成一个关系模型B、每个联系类型转换成一个关系模式C、每个M:N联系转换成一个关系模式D、在1:N联系中，“1”端实体的主键作为外键放在“N”端实体类型转换成的关系模式中23.在数据库设计中，超类实体与子类实体的关系是（）A、前者继承后者的所有属性B、后者继承前者的所有属性C、前者只继承后者的主键D、后者只继承前者的主键24.综合局部ER图生成总体ER图过程中，下列说法错误的是（）A、不同局部ER图中出现的相同实体，在总体ER图中只能出现一次。

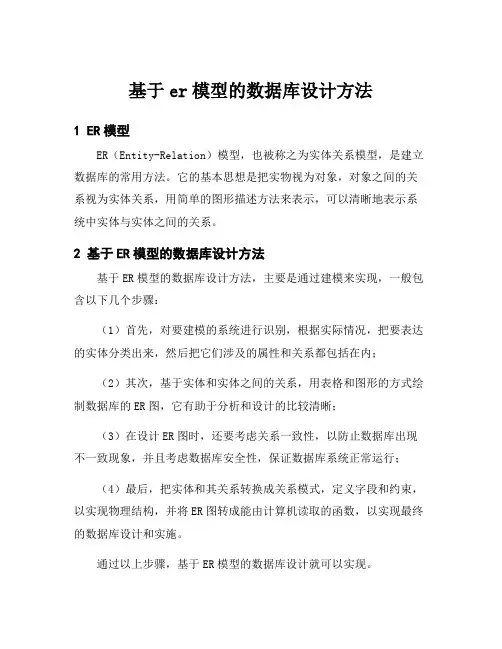

基于er模型的数据库设计方法
1 ER模型
ER（Entity-Relation）模型，也被称之为实体关系模型，是建立数据库的常用方法。

它的基本思想是把实物视为对象，对象之间的关系视为实体关系，用简单的图形描述方法来表示，可以清晰地表示系统中实体与实体之间的关系。

2 基于ER模型的数据库设计方法
基于ER模型的数据库设计方法，主要是通过建模来实现，一般包含以下几个步骤：
（1）首先，对要建模的系统进行识别，根据实际情况，把要表达的实体分类出来，然后把它们涉及的属性和关系都包括在内；
（2）其次，基于实体和实体之间的关系，用表格和图形的方式绘制数据库的ER图，它有助于分析和设计的比较清晰；
（3）在设计ER图时，还要考虑关系一致性，以防止数据库出现不一致现象，并且考虑数据库安全性，保证数据库系统正常运行；
（4）最后，把实体和其关系转换成关系模式，定义字段和约束，以实现物理结构，并将ER图转成能由计算机读取的函数，以实现最终的数据库设计和实施。

通过以上步骤，基于ER模型的数据库设计就可以实现。

数据库第6章数据库设计客观题及答案一、选择题1、在数据库设计中，用 ER 图来描述信息结构但不涉及信息在计算机中的表示，它属于数据库设计的（）。

A 需求分析阶段B 概念设计阶段C 逻辑设计阶段D 物理设计阶段答案：B解释：概念设计阶段通常使用 ER 图来描述信息结构，主要是对现实世界中的事物及其关系进行抽象和建模，不考虑具体的计算机实现。

2、数据库物理设计完成后，进入数据库实施阶段，下列各项中不属于实施阶段的工作是（）。

A 建立库结构B 扩充功能C 加载数据D 系统调试解释：扩充功能一般不属于数据库实施阶段的工作，实施阶段主要是按照物理设计的结果建立数据库的实际结构、加载数据并进行调试。

3、在数据库设计中，将 ER 图转换成关系数据模型的过程属于（）。

A 需求分析阶段B 概念设计阶段C 逻辑设计阶段D 物理设计阶段答案：C解释：逻辑设计阶段的主要任务就是将概念模型（如 ER 图）转换为具体的关系数据模型。

4、规范化理论是关系数据库进行逻辑设计的理论依据。

根据这个理论，关系数据库中的关系必须满足：其每一属性都是（）。

A 互不相关的B 不可分解的C 长度可变的D 互相关联的解释：规范化理论要求关系数据库中的关系每一属性都是不可分解的，以避免数据冗余和操作异常。

5、从 ER 模型关系向关系模型转换时，一个 M:N 联系转换为关系模式时，该关系模式的关键字是（）。

A M 端实体的关键字B N 端实体的关键字C M 端实体关键字与 N 端实体关键字组合D 重新选取其他属性答案：C解释：在 M:N 的联系中，转换后的关系模式关键字应为两端实体关键字的组合，这样才能唯一标识一个联系。

6、设有关系模式 R（A，B，C，D），其函数依赖集 F ＝｛A→B，B→C，C→D，D→A}，则 R 的候选关键字为（）。

A ABB BCC CDD 不存在答案：D解释：由于该函数依赖集中存在循环依赖，所以不存在候选关键字。

7、关系数据库规范化是为解决关系数据库中（）问题而引入的。

下列四项中，不属于数据库特点的是 CA.数据共享B.数据完整性C.数据冗余很高D.数据独立性高2. 反映现实世界中实体及实体间联系的信息模型是A.关系模型B.层次模型C.网状模型D. E-R模型3．SQL基本表的创建中是通过实现参照完整性规则的。

A.主键子句B.外键子句C.检查子句D.NOT NULL4. 假如采用关系数据库系统来实现应用，在数据库设计的阶段，需要将E-R模型转换为关系数据模型。

A.概念设计B.物理设计C.逻辑设计D.运行阶段6.“日志”文件可以用于A．保证数据库的完整性B．实现数据库的安全性控制C．进行数据库恢复D．控制数据库的并发操作7. 取出关系中的某些列，并消去重复的元组的关系运算称为。

A.取列运算B.投影运算C.联结运算D.选择运算8. 关系数据模型的三个组成部分中，不包括A.完整性规则B.数据结构C.数据操作D.并发控制9. 在一个关系R中，若每个数据项都是不可再分割的，那么R一定属于A.1NFB.2NFC.3NFD.BCNF10. 以下不属于实现数据库系统安全性的主要技术和方法。

A.．存取控制技术B．视图技术C．审计技术D．出入机房登记和加防盗门1．在数据库管理技术的发展过程中，经历了人工管理阶段、文件系统阶段和数据库系统阶段，在这几个阶段中，数据独立性最高的是阶段。

A．数据库系统 B.文件系统 C.人工管理 D.数据项管理2．取出关系中的某些列，并消去重复的元组的关系运算称为。

A．取列运算B．投影运算 C．联结运算 D．选择运算４．事务日志用于保存。

A．程序运行过程 B．程序的执行结果 C．对数据的更新操作 D．对数据的查询操作５．若关系D1有三个元组,D2有二个元组,则D1×D2集合中共有元组个.A.6B.8C.9D.126．一个关系只有一个A．侯选码B．主码C．外码D．超码8．视图建立后,在数据字典中存放的是A.查询语句B.组成视图的表的内容C.视图的定义D.产生视图的表的定义10．SQL中的视图机制提高了数据库系统的。

数据库设计实训学习总结ER模型与关系数据库设计在数据库课程的学习过程中，我参与了一次数据库设计实训，通过此次实训了解了ER模型与关系数据库设计的相关知识，并且实践了数据库设计的流程与方法。

本文将对这次实训进行总结与回顾。

1. 实训背景介绍本次实训的目标是设计一个学生选课系统的数据库。

这个数据库需要包含学生、课程、教师等多个实体，并且要记录学生的选课信息、教师的授课信息等。

实训主要分为ER模型设计和关系数据库设计两个阶段。

2. ER模型设计在ER模型设计阶段，我们首先对系统的实体进行了分析与抽象，然后绘制了ER图。

ER图通过实体、属性和关系之间的联系来描述系统的结构。

在绘制ER图时，我们使用了UML(Unified Modeling Language)的符号与标记来表示实体、属性、关系和关系属性等。

通过ER图，我们可以直观地了解系统中各实体之间的联系以及它们的属性。

在这次实训中，我们对学生、课程和教师这三个实体进行了详细的分析，并确定了它们之间的关系。

例如，学生和课程之间是多对多的关系，因为一个学生可以选择多门课程，同时一个课程也可以被多个学生选择。

另外，学生和教师之间是一对多的关系，因为一个教师可以教授多个学生，但一个学生只能由一个教师负责。

通过这种方式，在ER模型设计阶段，我们明确了各实体之间的关系，并确定了它们之间的联系。

3. 关系数据库设计在ER模型设计完成后，我们需要将其转化为关系数据库。

关系数据库使用表格的形式来存储数据，并且通过表格之间的关系来表示实体之间的联系。

在关系数据库设计阶段，我们将实体、属性和关系映射到关系模式中，并确定主键和外键的定义。

在这个学生选课系统中，我们创建了三个关系表，分别用于存储学生、课程和教师的相关信息。

在关系数据库设计中，我们需要考虑数据的完整性与一致性。

为了保证数据的完整性，我们对表格中的属性进行了数据类型、约束和默认值的设置。

同时，我们还为每个表格设置了主键和外键，以保证数据的一致性和关系的正确性。

数据库设计中的ER模型与关系模型转换在数据库设计的过程中，ER模型（Entity-Relationship Model）和关系模型是两种重要的概念模型。

ER模型用于描述实体、属性和实体之间的关系，而关系模型则用于实现实体、属性和关系在物理存储上的表示。

在本文中，我将详细介绍ER模型和关系模型之间的转换过程，探讨如何将ER模型转换为关系模型。

首先，我们需要了解ER模型和关系模型的基本概念。

ER模型由实体（Entity）、属性（Attribute）和关系（Relationship）组成。

实体表示现实世界中的一个独立存在的对象，属性表示实体的特征或描述，关系表示实体之间的联系。

在ER模型中，实体之间的关系可以分为一对一、一对多和多对多三种类型。

而关系模型是将ER模型转化为关系表的具体实现。

关系模型由表（Table）和列（Column）组成，表对应实体，列对应属性。

关系模型使用关系表来表示实体之间的关系，通过表中的主键和外键来建立实体之间的关联。

关系表中的行对应实体的记录，列对应属性的值。

那么，对于每个ER模型，如何进行正确且准确的转换呢？首先，我们需要正确地识别ER模型中的实体、属性和关系。

实体对应关系模型中的表，属性对应表的列，而关系则需要在关系模型中创建额外的表来表示。

其次，我们需要确定每个实体的主键和外键。

在ER模型中，主键用于唯一标识实体，外键用于建立实体之间的关联。

在转换为关系模型时，主键对应关系表中的主键约束，而外键对应关系表中的外键约束。

接下来，我们需要处理ER模型中的关系。

对于一对一关系，我们只需要在其中一个实体的关系模型中添加外键即可。

对于一对多关系，我们需要在多的一方实体的关系模型中添加外键。

而对于多对多关系，我们需要创建额外的关系表来表示。

此外，我们需要处理ER模型中的继承关系。

在ER模型中，继承关系可以分为专门化（Specialization）和泛化（Generalization）两种类型。
