SG-150KVA干式隔离变压器

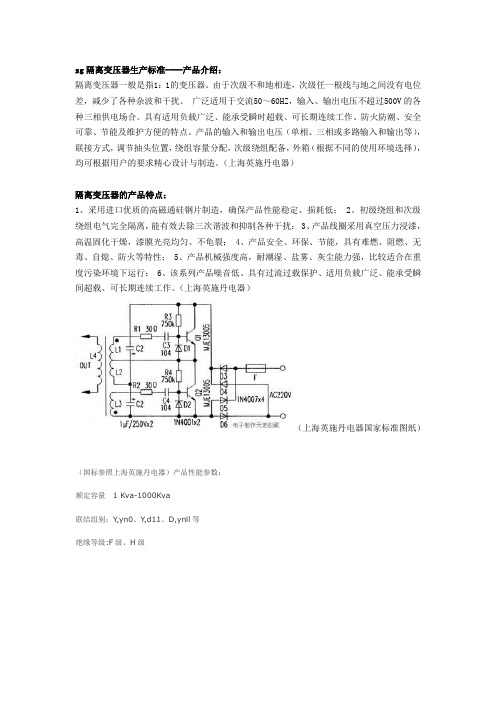

sg隔离变压器生产标准----产品介绍：
隔离变压器一般是指1：1的变压器。

由于次级不和地相连，次级任一根线与地之间没有电位差，减少了各种杂波和干扰。

广泛适用于交流50～60HZ，输入、输出电压不超过500V的各种三相供电场合。

具有适用负载广泛、能承受瞬时超载、可长期连续工作、防火防潮、安全可靠、节能及维护方便的特点。

产品的输入和输出电压（单相、三相或多路输入和输出等），联接方式，调节抽头位置，绕组容量分配，次级绕组配备，外箱（根据不同的使用环境选择），均可根据用户的要求精心设计与制造。

（上海英施丹电器）
隔离变压器的产品特点：
1、采用进口优质的高磁通硅钢片制造，确保产品性能稳定、损耗低；
2、初级绕组和次级绕组电气完全隔离，能有效去除三次谐波和抑制各种干扰；
3、产品线圈采用真空压力浸漆，高温固化干燥，漆膜光亮均匀、不龟裂；
4、产品安全、环保、节能，具有难燃、阻燃、无毒、自熄、防火等特性；
5、产品机械强度高，耐潮湿、盐雾、灰尘能力强，比较适合在重度污染环境下运行；
6、该系列产品噪音低、具有过流过载保护、适用负载广泛、能承受瞬间超载、可长期连续工作。

（上海英施丹电器）
（上海英施丹电器国家标准图纸）
（国标参照上海英施丹电器）产品性能参数：
额定容量 1 Kva-1000Kva
联结组别：Y,yn0、Y,d11、D,ynll等
绝缘等级:F级、H级。

干式/隔离/控制变压器的具体区别
想要区别这三种变压器，首先要对这三种变压器有一个具体的了解，如果不能了解他们的情况，那就更别提去区分他们。

干式变压器：无须依靠散热介质进行散热的，只要是通过空气进行散热的就是干式的。

它包含了隔离变压器和控制变压器。

干式变压器产生的功率大，但是没有散热片所以比较便宜。

隔离变压器：指的是在初级线圈和次级线圈的电流回路上进行隔离分开的变压器。

通过网络了解的一些情况，隔离变压器没有改变电压，原电压情况和副电压都是一样的。

它的功能主要为了防止电路干扰情况的出现。

还有隔离也有很多种方式，常见的是线圈上面包上绝缘漆进行隔离。

但也有一些其它方式
控制电压器：基本上是为了将高电压变成低电压的变压器。

基本上用在机床上面还有控制设备的线路电压等。

控制变压器有一个特点很好，就是我们想要调到多少电压基本上都可以，控制变压器有一个级别进行调档，比如BK500，可以调节到220V电压，也可以调整到110V或是12V等等！。

上海民恩电气有限公司手机：158********，QQ:969827336，021-********刘生SG-100KVA三相干式隔离变压器技术参数：1）隔离变压器型号：SG-100KVA2）变压器容量：100KVA3）变压器品牌：民恩4）变压比：380V/220V(此参数根据客户的实际需要选择）5）输入电压：380V6）输入额定电流：152A7）输出电压：2２0VAC±1%。

8）输出额定电流:205A9）电压调整率：+1.5%。

10）连接组别：D/yn11。

11）运行环境温度：－30～+40℃12）频率：50Hz13）耐压：3kVAC/50Hz/60s（进、出线端子对外壳地），无击穿和放电现象。

14）噪声：＜65dB（1m处）。

15）冷却方式：AF。

16）绝缘等级：F/H级绝缘17）防护等级：IP2118）外形尺寸：请参考咨询SG-100KVA三相干式隔离变压器产品概述SG系列三相干式变压器广泛适用于交流50或60Hz，电压至660V户内式的电器电源设备之用。

产品的输入、输出电压，联接组别，调节抽头位置，绕组容量分配，次级绕组配备，是否要求带外壳等，均可根据用户的要求进行精心的设计与制造.SG-100KVA三相干式隔离变压器结构特点采用F、H级为基础的绝缘系统，在变压器的整个使用寿命期都保持极佳的电气性能和机械性能。

F、H级材料不易老化，耐收缩及抗压缩，加上弹力特强，因此可以确保变压器即使使用数年后线圈仍保持结构紧密，并且能够承受短路的压力;变压器整体由H级浸渍漆在真空压力下浸渍（VPI),然后在烘箱里高温固化。

变压器一般设计成自然风冷，强制风冷可以根据用户要求设计，此时变压器的外形尺寸和重量都会减小.SG-100KVA三相干式隔离变压器型号含义SG-100KVA三相干式隔离变压器性能参数1.额定容量：1kVA~800kVA2.联结组别：Dyn11，Yyn03.工频耐压：3kV/min4.绝缘耐热等级：F，H级5.温升限值：铁芯不超过85K，线圈温升不超过95K6.输入额定电压：三相380V或单相220V7.工作频率：50Hz-60Hz8.效率：≥98%9.波形畸变：<0.1%10.绝缘电阻：绕阻对地绝缘电阻三相≥3.8M欧米茄；单相≥2.2M欧米茄SG-100KVA三相干式隔离变压器作用用隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰，隔离变压器将三线△接线转换为四线Yo系统，加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音，虽然有屏蔽的隔离变压器对各种N-G来的干扰（脉冲和高频噪声）能有效防止，但变压器必须正确妥善接地，十分严格，否则抗共模干扰将无效果。

隔离变压器
使用说明书
一、概述：
隔离变压器系根据国家标准《GB6450-86》、《GB9554-87》及《BJ297-78》设计制造。

二、用途：
本产品作为负载与电力网隔离设备及升降压，广泛应用于发电厂、电力系统、工矿、交通企业的负荷与电力网需电气隔离的场所作电源用，是自动控制系统、通讯调度网络、计算机设备、精密测量试验系统的净化（抗干扰）之必备设备。

三、特点：
1、SG系列隔离变压器采用优质冷轧硅钢片、高强度绝缘漆包线和SBECB双玻璃丝包线及E、H级绝缘材料制造，防护式产品按TP2X 级的要求设计外壳。

2、本产品分无屏蔽的单、双屏蔽三种，除前者防止一、二次电压互窜外，还可抑制一次侧的杂波对二次侧的影响。

3、该产品为干式防护式外壳，体积小、重量轻、安装使用方便、适用于固定、移动的场合。

四、使用条件：
1、海拔高度不超过1000米。

2、环境温度不超过45℃，相对湿度不大于85%。

3、使用场地应无水蒸汽、腐蚀气体及易燃易爆炸性介质。

上海英施丹电器设备制造有限公司（三相干式隔离变压器）产品概述英施丹SG系列三相干式变压器广泛适用于交流50或60Hz，电压至660V户内式的电器电源设备之用。

产品的输入、输出电压，联接组别，调节抽头位置，绕组容量分配，次级绕组配备，是否要求带外壳等，均可根据用户的要求进行精心的设计与制造.三相干式隔离变压器结构特点英施丹采用F、H级为基础的绝缘系统，在变压器的整个使用寿命期都保持极佳的电气性能和机械性能。

F、H级材料不易老化，耐收缩及抗压缩，加上弹力特强，因此可以确保变压器即使使用数年后线圈仍保持结构紧密，并且能够承受短路的压力;变压器整体由H级浸渍漆在真空压力下浸渍（VPI),然后在烘箱里高温固化。

变压器一般设计成自然风冷，强制风冷可以根据用户要求设计，此时变压器的外形尺寸和重量都会减小.英施丹三相干式隔离变压器型号含义英施丹三相干式隔离变压器作用用隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰，隔离变压器将三线△接线转换为四线Yo系统，加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音，虽然有屏蔽的隔离变压器对各种N-G来的干扰（脉冲和高频噪声）能有效防止，但变压器必须正确妥善接地，十分严格，否则抗共模干扰将无效果。

本公司为客户设计生产高质量的隔离变压器。

英施丹三相干式隔离变压器特性优点1.高度隔离2.N-G性能良好3.高度共模干扰抑制4.将△转换为Y或Y至△5.电压抽头容易转换6.按用户的特殊性能要求设计英施丹隔离变压器加装在稳压电源的应用一、在电源输入端接入隔离变压器（三角/星形）1、若电网三次谐波和干扰信号比较严重，采用△/Yo隔离变压器，可以去掉三次谐波和减少干扰信号。

2、可以采用△/Yo隔离变压器产生新的中性线，使设备与电网中性线无关，避免由于电网中性线不良造成设备运行不正常。

3、非线性负载引起的电流波形畸变（如三次谐波）可被隔离而不污染电网。

二、在电源输出端接入隔离变压器（星形/三角）1、防止非线性负载的电流畸变，影响到稳压电源的正常工作及反回到电网，起到净化电网的作用。

DG SG单相三相干式隔离电力变压器概述：
我公司多年来采用优质材料和先进的工艺技术专业生产 1KVA--500KVA 之间，SG系列单相、三相干式隔离变压器，产品参照国外同类产品最新研制开发进口设备用变压器，产品符合 VDE0550 、 IEC439 、 JB5555 、 GB5226 国际、国家标准。

SG 系列三相干式变压器广泛适用于交流 50/60HZ ，输入、输出电压不超过500V 的各种供电场合。

产品的各种输入、输出，电压高低，联接组别，调节抽头位置，绕组容量分配，次级绕组配备，是否要求带外壳等，均根据用户的要求进行精心的设计与制造。

更具更有防火、防潮、安全可靠、节约电能及维护方便等优点。

DG SG单相三相干式隔离电力变压器使用场合：
广泛用于地铁、高层建筑、机场、车站、印刷、机床、码头、工矿企业及隧道的输配电及进口设备的使用等场所。

光伏发电系统专用变压器上海黎茂电器设备制造有限公司1、产品概述：（1）该系列隔离变压器具有抗干扰、防火、防潮、安全可靠、节约电能及维护方便等优点。

（2）太阳能以其无污染、无噪音、分布广泛等优势越来越受到人们的关注。

目前大多数的光伏并网发电系统都含有隔离变压器，无隔离变压器光伏发电系统存在着漏电电流问题。

2、产品特点：（1）我公司采用优质材料和先进的工艺技术，专业生产的SG、DG系列三相及单相干式隔离变压器，该系列变压器在电网中不仅具有变压功能，还可隔离电网对设备的三次谐波，保护机器产生的发热和绝缘材料的寿命减少。

特别适合进口设备使用(270V进→380V出、315V进-输出380V）规格1KVA-1000KVA 之间，用于光伏逆变电源旁路。

（2）由于光伏发电的特殊性，光伏并网系统大规模的投入势必会给电网的可靠性和稳定性带来隐患，如：谐波、闪变、直流偏磁、过电压等。

因此，有必要研究合适的方案来解决上述问题。

最好的方法是在电网和并网逆变器之间加入隔离变压器，起隔离逆变器和电网的作用。

由于有了隔离变压器，逆变器功率器件开关导致的电位浮动所产生的漏电流，以及逆变器在控制中产生的微小直流电流均被有效地隔离抑制。

从而不会对电网产生不良的影响。

3、隔离变压器的作用：隔离变压器在单级式光伏并网逆变系统中非常重要，其性能好坏不仅关系到变压器本身的效率、发热等问题，而且决定着整个变换器的技术性能，甚至导致功率管的损坏和逆变失败。

此时，隔离变压器变换电压已不再是隔离变压器的唯一功能，它还有许多其他重要的作用。

（1）电气隔离：使用变压器来实现光伏电源与电网之间的电气隔离。

（2）阻止电流的直流分量注入电网：由于直流电不会导致磁通量的变化，因此光伏逆变系统的直流分量将不会通过隔离变压器流入电网。

（3）抗干扰的作用：一定联接方式的隔离变压器可以消除3次及3的整数倍次谐波，降低高次谐波、电压波动对电网的影响。

（4）稳定电压的作用：当系统发生故障时，可以有效地抑制光伏逆变系统的谐振过电压和稳态过电压。
