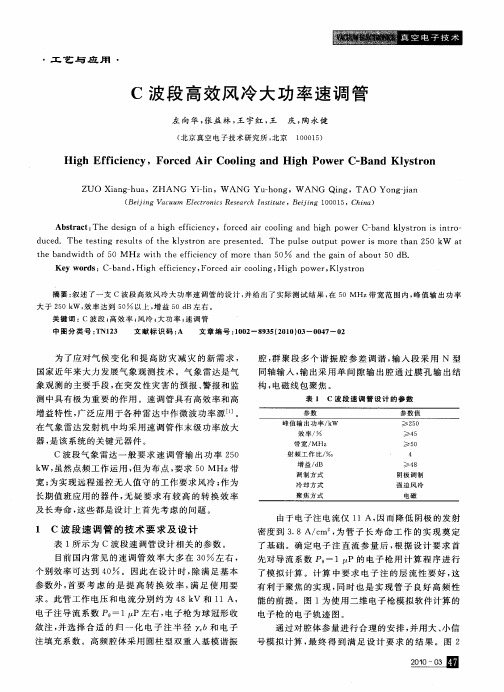

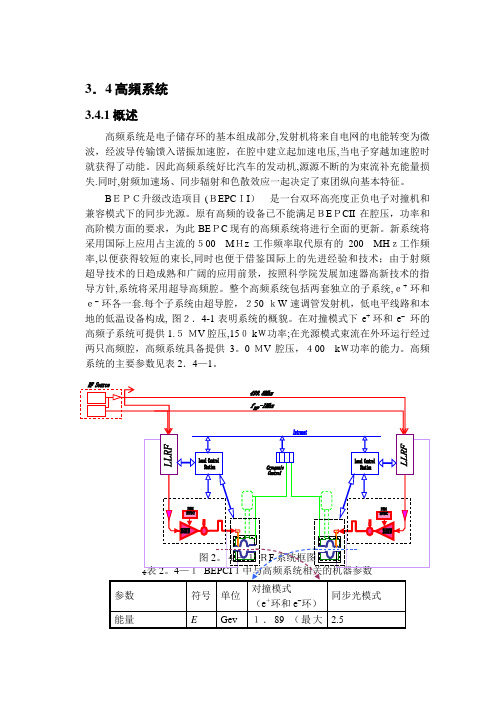

3．4高頻系统3.4.1概述高频系统是电子储存环的基本组成部分,发射机将来自电网的电能转变为微波，经波导传输馈入谐振加速腔，在腔中建立起加速电压,当电子穿越加速腔时就获得了动能。

因此高频系统好比汽车的发动机,源源不断的为束流补充能量损失.同时,射频加速场、同步辐射和色散效应一起决定了束团纵向基本特征。

BＥＰＣ升级改造项目 (ＢEPCＩI）是一台双环高亮度正负电子对撞机和兼容模式下的同步光源。

原有高频的设备已不能满足ＢEＰCII在腔压，功率和高阶模方面的要求，为此BEＰC现有的高频系统将进行全面的更新。

新系统将采用国际上应用占主流的５00MＨz工作频率取代原有的200MHｚ工作频率,以便获得较短的束长,同时也便于借鉴国际上的先进经验和技术；由于射频超导技术的日趋成熟和广阔的应用前景，按照科学院发展加速器高新技术的指导方针,系统将采用超导高频腔。

整个高频系统包括两套独立的子系统,ｅ+ 环和ｅ-环各一套.每个子系统由超导腔，２50 ｋW速调管发射机，低电平线路和本地的低温设备构成, 图２．4-1表明系统的概貌。

在对撞模式下e+ 环和e-环的高频子系统可提供1.５ＭV腔压,15０ kＷ功率;在光源模式束流在外环运行经过两只高频腔，高频系统具备提供3。

0 ＭV腔压，４00kＷ功率的能力。

高频系统的主要参数见表2．4—1。

3。

4.1．1 BＥＰCII对高频系统的要求表2.４－2列出了在对撞模式下ＢEPCＩI总体设计对ｅ+ 环和ｅ-环的高频系统的要求，其主要参数与当今５00ＭＨＺ射频超导最高技术水平相当，超导加速腔和约1A的重束流负载是这个系统的主要特征，建成后系统能否稳定运行是对设计和建造者的严峻挑战。

表2．4-2 RF系统的设计要求３．４．1．2技术方案目前ＣＥSRc５0０MHz超导腔和ＫEKB508 MHz超导腔电压的运行值由每腔1。

4 –1．8 MV,每腔提供的束流功率在250 kW以上。

BＥＰCII选择的设计运行值为1.5 ＭV/腔,束流功率１３0 kＷ,那么ｅ+环和e-环各需１只超导加速腔即可，表２．4－3是ＲF系统主要技术参数。

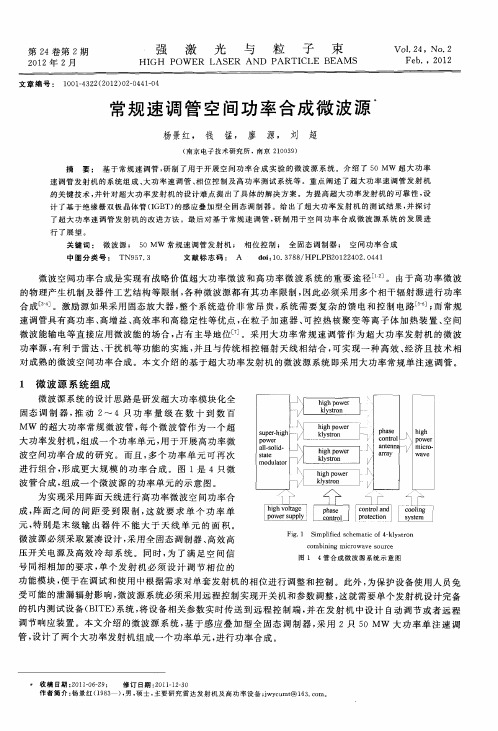

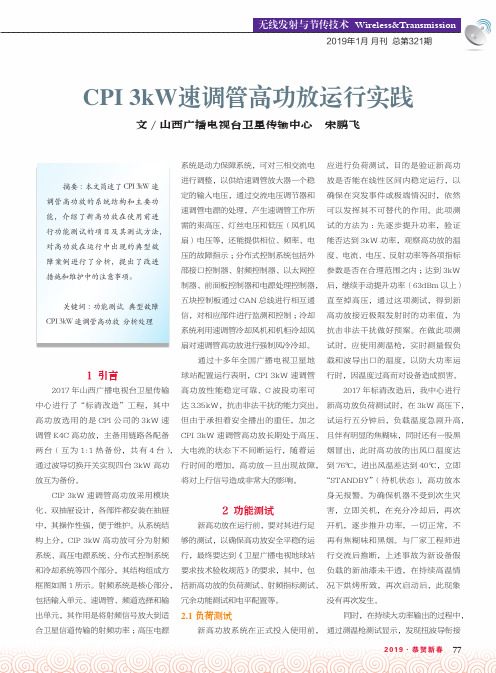

1 引言2017年山西广播电视台卫星传输中心进行了“标清改造”工程，其中高功放选用的是CPI公司的3kW速调管K4C高功放，主备用链路各配备两台（互为1:1热备份，共有4台），通过波导切换开关实现四台3kW高功放互为备份。

CIP 3kW速调管高功放采用模块化、双抽屉设计，各部件都安装在抽屉中，其操作性强，便于维护。

从系统结构上分，CIP 3kW高功放可分为射频系统、高压电源系统、分布式控制系统和冷却系统等四个部分，其结构组成方框图如图1所示。

射频系统是核心部分，包括输入单元、速调管、频道选择和输出单元，其作用是将射频信号放大到适合卫星信道传输的射频功率；高压电源达3.35kW，抗击非法干扰的能力突出。

但由于承担着安全播出的重任，加之CPI 3kW速调管高功放长期处于高压、大电流的状态下不间断运行，随着运行时间的增加，高功放一旦出现故障，将对上行信号造成非常大的影响。

2 功能测试新高功放在运行前，要对其进行足够的测试，以确保高功放安全平稳的运行，最终要达到《卫星广播电视地球站要求技术验收规范》的要求，其中，包括新高功放的负荷测试、射频指标测试、冗余功能测试和电平配置等。

2.1 负荷测试新高功放系统在正式投入使用前，新高功放负荷测试时，在3kW高压下，试运行五分钟后，负载温度急剧升高，且伴有明显的焦糊味，同时还有一股黑烟冒出，此时高功放的出风口温度达到76℃，进出风温差达到40℃，立即“STANDBY”（待机状态），高功放本身无报警。

为确保机器不受到次生灾害，立即关机，在充分冷却后，再次开机，逐步推升功率，一切正常，不再有焦糊味和黑烟。

与厂家工程师进行交流后推断，上述事故为新设备假负载的新油漆未干透，在持续高温情况下烘烤所致，再次启动后，此现象没有再次发生。

同时，在持续大功率输出的过程中，通过测温枪测试显示，发现扭波导衔接摘要：本文简述了CPI 3kW速调管高功放的系统结构和主要功能，介绍了新高功放在使用前进行功能测试的项目及其测试方法，对高功放在运行中出现的典型故障案例进行了分析，提出了改进措施和维护中的注意事项。

速调管工作原理介绍
