桩基础检测方案确认表2

桩基检测技术方案编制：审核：年月日目录一、工程概况 (1)二、工程地质概况 (1)三、检测数量及目的 (1)1、检测数量 (1)2、检测目的 (3)四、检测依据 (3)五、检测方法 (3)（一）单桩竖向抗压静载试验 (3)1、试验设备 (3)3、现场试验 (5)4、卸载观测 (6)5、单桩竖向抗压极限承载力确定 (6)6、单桩竖向抗压极限承载力的统计取值 (7)（二）单桩竖向抗拔静载试验 (7)1、试验设备 (7)2、现场试验 (7)3、卸载观测 (9)4、单桩竖向抗拔极限承载力确定 (9)（三）低应变法检测 (9)1、检测仪器 (10)2、检测方法 (10)3、低应变资料分析 (10)（四）超声波法检测 (11)1、检测设备及仪器 (11)2、检验方法 (11)3、桩身完整性判定 (12)六、报告的编制 (13)七、检测时间安排 (14)八、质量、安全保证措施 (14)九、需要委托方配合的工作 (15)一、工程概况检测内容有：桩身完整性（低应变法和声波透射法）、单桩竖向抗压承载力试验、单桩竖向抗拔承载力试验。

检测部位包含主厂房、罐区、污水处理+滑雪场、飞灰处理、水处理+冷却塔、烟囱（桩基甲级）。

为了保证施工的顺利进行和结构的安全可靠，为设计提供试验桩的科学依据，根据国家规范和设计院图纸要求，本工程承载力抗压静载试验采用堆载法，抗拔静载试验采用反力桩。

二、工程地质概况工程地质概况详见《岩土工程勘察报告》三、检测数量及目的1、检测数量根据《建筑基桩检测技术规范》JGJ106：（1）单桩竖向承载力检测数量在同一条件下不应少于3根，且不宜少于总桩数的1%；当工程桩总数小于50根时，不应少于2根。

（2）桩身完整性检测，建筑桩基设计等级为甲级，或地基条件复杂、成桩质量可靠性较低的灌注桩工程，检测数量不应少于总桩数的30%，且不应少于20根；其他桩基工程，检测数量不应少于总桩数的20%，且不应少于10根；除符合以上条件外，每个柱下承台检测数不应少于1根；大直径嵌岩灌注桩或设计等级为甲级的大直径灌注桩，应在上述检测范围内，按不少于总桩数10%的比例采用声波透射法或钻芯法检测。

桩基检测方案工程名称：建设单位：检测方法：低应变法、声波透射法、钻芯法及高应变法编制单位：编制人：审批人：编制日期：一、工程概况本项目位于广东省，采用冲孔灌注桩基础，桩径为φ1200～φ1800mm，设计混凝土强度为C35，总桩数为72根。

二、检测目的和依据2.1 检测依据根据国家行业标准《建筑基桩检测技术规范》JGJ106－2003,现提供基桩检测的详细施测方案。

2.2 检测目的根据相关规范、规程要求及本项目的特点，确定采用以下检测方法进行检测：（1）低应变法检测：目的是检测桩身结构完整性，并为高应变和钻芯检测桩确定桩位提供依据。

（2）声波透射法检测：目的是检测桩身结构完整性。

（3）钻芯法检测：目的是检验桩身砼质量、桩身砼强度是否满足设计要求；桩底沉渣是否符合设计及施工验收规范要求；桩底持力层是否符合设计要求；施工记录桩长是否属实。

（4）高应变法检测：目的是检测单桩竖向抗压承载力是否满足设计要求。

三、检测项目和具体内容3.1 低应变检测3.1.1 检测数量根据本项目的要求，确定抽检数量为37根。

检测桩号由相关单位确定3.1.2 检测设备检测仪器采用岩海公司出产的RS-1616K(p)基桩动测仪。

3.1.3 检测原理基桩反射波法检测桩身结构完整性的基本原理是：通过在桩顶施加激振信号产生应力波，该应力波沿桩身传播过程中，遇到不连续界面（如蜂窝、夹泥、断裂、孔洞等缺陷）和桩底面时，将产生反射波，检测分析反射波的到时、幅值和波形特征，就能判断桩的完整性。

假设桩为一维线性弹性杆，其长度为L，横截面积为A，弹性模量为E,质量密度为ρ，弹性波速为C（C2 = E/ρ）,广义波阻抗为Z＝AρC，推导可得桩的一维波动方程：∂２u／∂t２＝C2∂２u/∂x2-R/ρA假设桩中某处阻抗发生变化，当应力波从介质I（阻抗为Z1）进入介质II(阻抗为Z2)时，将产生速度反射波Vr和速度透射波Vt。

令桩身质量完好系数β＝Z2／Z1，则有Vr=Vi×(1-β) ／(1+β)Vt=Vi×2／(1+β)缺陷的程度根据缺陷反射的幅值定性确定，缺陷位置根据反射波的时间tx由下式确定Lx=C×tx/23.1.4 技术要求1、检测桩头处理（由施工单位完成）（1）凿去桩顶浮浆、松散或破损部分，露出坚硬的混凝土表面，使桩顶表面平整干净无且无水。

桩基础成桩质量检测方案桩基础是建筑工程中重要的基础结构之一，它承担着整个建筑物的重量和荷载传递功能。

因此，保证桩基础的质量非常关键。

为了确保桩基础的质量，我们需要制定一套有效的桩基础成桩质量检测方案。

1.方案的目的和意义：-目的：检测桩基础的质量，发现可能存在的质量问题，保证桩基础的安全可靠性。

-意义：确保建筑物的稳定性和安全性，提高工程的质量，减少工程事故发生的可能性。

2.检测方法：-静载试验：通过施加静态荷载来检测桩基础的抗力。

采用传感器测量桩身或接触土层的变形情况，并根据荷载-变形曲线来评估桩的承载力。

-爆破试验：通过在桩顶施加冲击荷载来评估桩基础的质量。

根据荷载反射波的参数变化，推断桩的材料和巩固层的情况。

-无损检测：利用电磁波、超声波等无损检测方法，通过测试杆深部的物理特性，来评估桩基础的质量。

3.检测步骤：-前期准备：确定检测区域和检测桩数目，并进行必要的现场勘察和数据收集，包括桩基础的设计参数、土层结构和地质资料等。

-静载试验：根据设定的荷载标准施加荷载，实时监测荷载和变形，并记录相应的数据，然后进行荷载-变形曲线的分析。

-爆破试验：安全施加冲击荷载，记录冲击荷载产生的反射波参数，并分析波形特征，以判断杆体是否连续、坚固，以及周围土层的质量情况。

-无损检测：采用无损检测方法进行杆身的扫描，记录相应的测试数据，然后通过数据解析和分析来评估杆体质量。

4.数据分析和评估：-静载试验：根据荷载-变形曲线以及相应的设计规范，评估桩的承载力、变形特性和安全系数。

-爆破试验：根据反射波形特征、能量衰减情况和地下结构特征，评估杆体的完整性、连续性和质量情况。

-无损检测：通过数据解析和分析，评估杆体内部的质量状况，包括杆体的厚度、材料特性、缺陷情况等。

5.结果报告和建议：-根据检测结果，编制检测报告，包括检测方法、数据记录、分析结果和评估结论等。

-如发现质量问题，提出相应的处理建议，如增加承载能力的措施、修复工程或重新设计等。

海洋项目(二期24#~34#栋）基桩质量检测方案批准：审核：编制：编制时间：二〇一九年八月目录1.序言 (3)1.1 工程概况 (3)1.2 编制依据 (3)2.检测方法、目的 (4)3 低应变法检测 (4)3.1检测工序及工艺 (4)3.2确定检测桩数和位置 (5)3.3现场检测 (5)4、钻芯法检测 (5)4.1适用范围 (5)4.2确定检测桩数和位置 (6)4.3主要设备 (6)4.4现场检测 (6)4.5芯样试件截取、加工与试验 (9)4.6检测数据的分析、桩身完整性类别与成桩质量判定 (9)5单桩竖向抗压承载力检测 (11)5.1检测工序及工艺 (11)5.2确定检测桩数和位置 (11)5.3现场检测 (11)5.4成果资料 (13)6检测工作量 (13)1.序言1.1 工程概况海洋项目(二期24#~34#栋）地址所在地，本工程基桩采用直径∮800、900、1000、1200 的旋挖成孔灌注桩和∮500的预应力管桩，设计桩端持力层为中、微风化花岗岩，灌注桩设计有效桩长为≥6m、管桩设计有效桩长12～34m，单桩竖向抗压承载力特征值灌注桩为5500、7500、8800、12000kN、预应力管桩为2200kN。

管桩检测各部位桩基础概况如下表：旋挖桩检测各部位桩基础概况如下表：1.2 编制依据本工程检测方案的编制，依据以下文件、规范：⑴委托方提供的设计图纸、施工资料；(2)广东省标准《建筑地基基础检测规范》（DBJ 15-60-2008）。

(3)国家标准《建筑基桩检测技术规范》（JGJ 106-2014）2.检测方法、目的针对管桩拟采用低应变法、单桩竖向抗压承载力进行检测。

通过这两种方法的检测达到如下目的：2.1低应变法：采用低能量瞬态激振方式在桩顶激振，实测桩顶部的速度时程曲线，通过波动理论分析，对桩身完整性进行判定的检测方法。

2.2单桩竖向抗压静载：在桩顶部逐级施加竖向压力，观测桩顶部随时间产生的沉降，以确定相应的单桩竖向抗压承载力的试验方法。

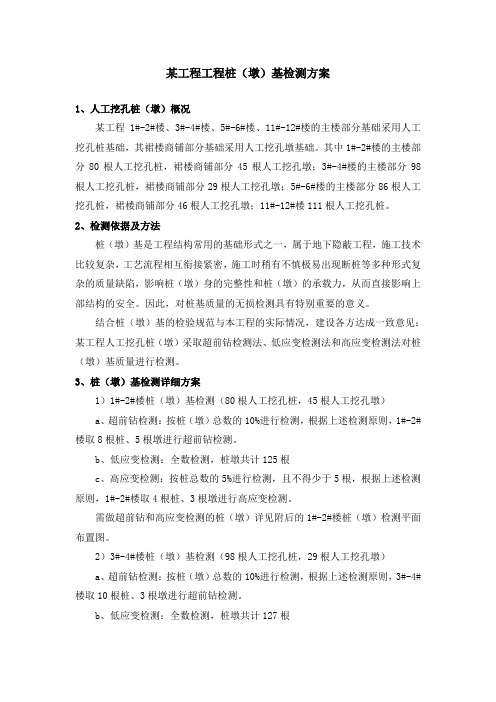

某工程工程桩（墩）基检测方案1、人工挖孔桩（墩）概况某工程1#-2#楼、3#-4#楼、5#-6#楼、11#-12#楼的主楼部分基础采用人工挖孔桩基础，其裙楼商铺部分基础采用人工挖孔墩基础。

其中1#-2#楼的主楼部分80根人工挖孔桩，裙楼商铺部分45根人工挖孔墩；3#-4#楼的主楼部分98根人工挖孔桩，裙楼商铺部分29根人工挖孔墩；5#-6#楼的主楼部分86根人工挖孔桩，裙楼商铺部分46根人工挖孔墩；11#-12#楼111根人工挖孔桩。

2、检测依据及方法桩（墩）基是工程结构常用的基础形式之一，属于地下隐蔽工程，施工技术比较复杂，工艺流程相互衔接紧密，施工时稍有不慎极易出现断桩等多种形式复杂的质量缺陷，影响桩（墩）身的完整性和桩（墩）的承载力，从而直接影响上部结构的安全。

因此，对桩基质量的无损检测具有特别重要的意义。

结合桩（墩）基的检验规范与本工程的实际情况，建设各方达成一致意见：某工程人工挖孔桩（墩）采取超前钻检测法、低应变检测法和高应变检测法对桩（墩）基质量进行检测。

3、桩（墩）基检测详细方案1）1#-2#楼桩（墩）基检测（80根人工挖孔桩，45根人工挖孔墩）a、超前钻检测：按桩（墩）总数的10%进行检测，根据上述检测原则，1#-2#楼取8根桩、5根墩进行超前钻检测。

b、低应变检测：全数检测，桩墩共计125根c、高应变检测：按桩总数的5%进行检测，且不得少于5根，根据上述检测原则，1#-2#楼取4根桩、3根墩进行高应变检测。

需做超前钻和高应变检测的桩（墩）详见附后的1#-2#楼桩（墩）检测平面布置图。

2）3#-4#楼桩（墩）基检测（98根人工挖孔桩，29根人工挖孔墩）a、超前钻检测：按桩（墩）总数的10%进行检测，根据上述检测原则，3#-4#楼取10根桩、3根墩进行超前钻检测。

b、低应变检测：全数检测，桩墩共计127根c、高应变检测：按桩总数的5%进行检测，且不得少于5根，根据上述检测原则，3#-4#楼取5根桩、2根墩进行高应变检测。

桩基础工程检测方案一、前言桩基础是建筑和桥梁等工程中常用的一种基础形式。

桩基础的质量直接关系到工程的安全与稳定性。

因此，桩基础的质量检测至关重要。

本文将介绍桩基础工程的检测方案，以确保桩基础工程质量，保障工程的安全与稳定。

二、桩基础工程检测内容1. 桩基础施工前检测（1）桩基础设计文件检测：对桩基础的设计文件进行检查，确保其满足工程设计要求。

（2）桩基础材料检测：对所使用的桩材材质、规格等进行检测，确保其符合标准要求。

（3）桩基础施工方案检测：对桩基础的施工方案进行检查，确保其合理、安全。

（4）桩基础施工项目资质检测：对施工单位的相关资质进行检查，确保其具备合法施工资质。

2. 桩基础施工中检测（1）桩基础现场质量把关：对桩基础的施工现场进行质量监督，确保其符合设计与规范要求。

（2）桩基础施工工艺检测：对桩基础施工的工艺过程进行检测，确保施工工艺合理、安全。

（3）桩基础施工材料检测：对施工现场所使用的桩材材料进行抽样检测，确保其符合标准要求。

3. 桩基础竣工后检测（1）桩基础竣工质量验收：对桩基础的竣工质量进行验收，确保其符合设计与规范要求。

（2）桩基础工程技术资料检测：对竣工后的桩基础工程技术资料进行检测，确保其完整、准确。

三、桩基础工程检测方法1. 桩基础现场检测方法（1）声波检测法：通过在桩基础的顶端或侧面施加声波，对桩基础的声波反射特性进行检测，来判断桩基础的质量情况。

（2）超声波检测法：通过超声波在桩基础内的传播速度来判断桩基础的质量情况。

（3）动力触发法：通过在桩基础顶端施加冲击力，观察振动的传播速度与振幅来判断桩基础的质量情况。

2. 桩基础实验室检测方法（1）静载荷试验：通过在桩基础上施加静载荷来判断桩基础的承载能力；（2）动载荷试验：通过在桩基础上施加动载荷，来模拟实际施加荷载情况下桩基础的工作状态，来判断桩基础的受力情况。

四、桩基础工程检测设备与工具1. 桩基础现场检测设备（1）声波检测仪；（2）超声波检测仪；（3）动力触发装置；（4）静载荷试验仪。

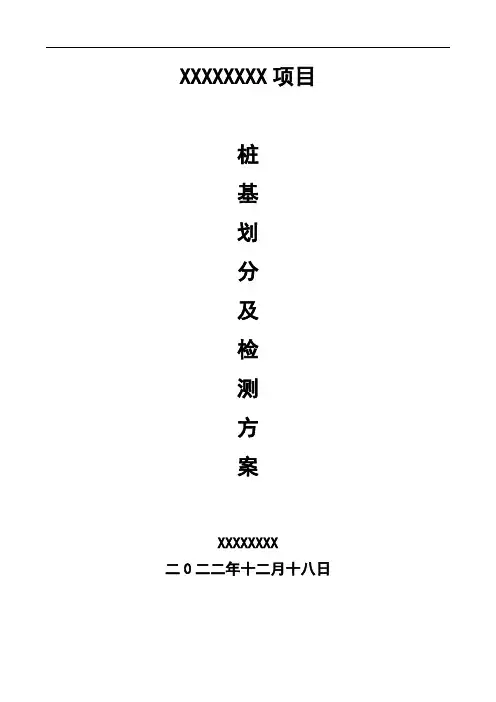

XXXXXXXX项目桩基划分及检测方案XXXXXXXX二0二二年十二月十八日一、工程概况项目位于XXXXXXXX项目，场地北侧为海城四路和西侧为规划城市绿地，东侧为西炉中路，南侧为支横一路。

总用地面积：25981.903㎡, 二期建筑面积：12400㎡；地上建筑面积：9600㎡；地下室建筑面积：2800㎡；1栋多层建筑，建筑层数为地上1-6层，地下1层；建筑高度：3.8m~25.65m（含女儿墙高度）；绿地率：9#楼为教学楼公共建筑占地面积1780㎡，建筑面积为9580㎡，10#疏散楼梯面积为20㎡。

地下室共为地下1层，功能为设备用房、地下停车库；停车数97辆，为Ⅰ类地下车库。

基础均采用预应力高强混凝土管桩PHC ，9#楼多层教学楼现浇钢筋砼框架结构。

1、参建单位概况表建设单位：厦门市同安区教育局代建单位：XXXXXXXX建设有限公司勘察单位：XXXXXXXX有限公司主体设计单位：XXXXXXXX设计有限公司基坑设计单位：XXXXXXXX有限公司监理单位：XXXXXXXX有限公司施工单位：XXXXXXXX2、建设规模及工期：3、地基与基础设计概况1、基础采用桩基，设计等级为乙级；基础采用预应力高强混凝土(PHC)管桩，桩型设计情况详见下表：2、桩基检测及分项验收按 2 个单位工程划分，桩型设计及划分情况详见下表：二、预应力高强混凝土（PHC）管桩检测检测依据：1.《工程桩基图纸》2.《建筑地基基础工程施工质量验收规范》（GB50202-2018）3.《预应力高强混凝土管桩》10G4094.《建筑桩基技术规范》JGJ94-20085.《先张法预应力混凝土管桩》GB13476-20096.《建筑基桩检测技术规范》JGJ 106-20147.《关于进一步规范桩基检测的通知》闽建建[2017]1号8.《关于进一步规范桩基检测的通知》闽建建【2022】2号9.其他技术资料【厦建质安（2020）74号】1、静载检测数量不应少于同一条件下桩基分项工程总桩数的1%，且不应少于3根，当总桩数小于50根时，检测数量不应少于2根。

桩基工程质量检测方案表格一、引言桩基工程是土木工程中常见的一种基础形式，其质量直接关系到工程的安全和稳定。

因此，对桩基工程的质量进行严格检测是十分重要的。

本文将针对桩基工程的质量检测制定一套详细的方案。

二、检测对象桩基工程的质量检测对象包括但不限于以下几个方面：1. 桩基的承载能力2. 桩身的垂直度和直径3. 桩的外观及表面平整度4. 桩身的混凝土质量5. 桩的锚固长度和锚固质量三、检测方法1. 桩基的承载能力检测（1）静载试验：通过在桩顶施加一定载荷，观测桩身的沉降情况和力学响应，以评估桩的承载能力。

（2）动载试验：采用冲击或振动的方式对桩进行检测，观测振动信号及响应，推断桩的承载能力。

2. 桩身的垂直度和直径检测（1）视觉检测：利用测量仪器对桩身进行三维扫描，测量直径和垂直度。

（2）超声波探伤：通过超声波探伤仪对桩身进行扫描，分析并记录桩身的直径和垂直度。

3. 桩的外观及表面平整度检测（1）目视检测：对桩的外观进行目视检查，记录表面是否平整、有无裂缝或渗漏。

（2）手摸检测：手摸桩身表面，观察是否有凹凸不平或结块现象。

4. 桩身的混凝土质量检测（1）取样检测：在指定位置取样，进行混凝土抗压强度检测。

（2）超声波透射法：采用超声波透射法检测桩身混凝土的密实性和质量。

5. 桩的锚固长度和锚固质量检测（1）取样检测：在锚固部位取样，进行拉拔试验，检测锚固长度。

（2）超声波透射法：采用超声波透射法检测桩身锚固部位混凝土的密实性和质量。

四、检测频次及标准1. 桩基的承载能力检测：一般在桩基施工完成后，进行静载试验和动载试验，以确保桩的承载能力符合设计要求。

2. 桩身的垂直度和直径检测：在桩基施工完成后，进行一次检测，以确保桩身垂直度和直径符合设计要求。

3. 桩的外观及表面平整度检测：在桩基施工完成后，进行一次检测，以确保桩的外观和表面平整度符合设计要求。

4. 桩身的混凝土质量检测：在桩基施工完成后，进行取样检测，确保桩身混凝土的质量符合设计要求。
