筏板基础钢筋制作绑扎技术交底

筏板基础钢筋工程施工技术交底本文介绍了筏板基础钢筋施工技术交底的工艺流程、作业条件、施工工具、操作要点和钢筋连接施工方法。

首先，根据图纸要求的间距用墨斗弹出纵横方向的钢筋位置线，然后根据墨线布底部钢筋，底部纵横向钢筋绑扎，钢筋马凳设置，上部钢筋位置、间距标注，上部钢筋布置，上部钢筋绑扎。

作业条件方面，钢筋进场后需要检查是否有出厂材质证明、产品合格证书，并完成复试。

在绑扎前，应检查有无锈蚀，除锈之后再运至绑扎部位。

检查已加工好的钢筋规格、形状、数量是否正确。

做好抄平放线工作，弹好水平标高线、筏板基础外边线及控制线。

做好筏板垫层表面的清理工作。

施工工具包括钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、粉笔、尺子等。

操作要点包括绑扎前应用粉笔画好底板钢筋的分档标点线和钢筋位置线，并摆放下层钢筋。

钢筋的摆放顺序是底板底层钢筋：长向筋在下，短向筋在上；底板面层钢筋：短向筋在下，长向筋在上，所有交点均应绑扎。

筏板底部与顶部纵筋弯钩交错12d，侧面构造封边钢筋为12@200，绑扎在筏板主筋内侧，至少有一根侧面构造纵筋与两交错弯钩绑扎。

受力钢筋焊接或搭接接头位置应正确，在连接区内，纵筋可以搭接或焊接，但同一连接区段内接头面积百分率不得大于50％。

基础钢筋保护层厚度：筏板底面和侧面：50mm；筏板顶面25mm；柱35mm，外墙外侧：50mm；外墙内侧及内墙：25㎜，保护层垫块间隔0.6－0.8m，应与钢筋绑牢，不应漏放。

钢筋连接施工方法方面，本工程中筏板钢筋接头形式拟采用闪光对焊和机械连接（直螺纹连接）以及搭接焊相结合的方式。

钢筋闪光对焊的原理是利用对焊机使两端钢筋接触，通过以低电压的强电流将电能转化为热能，再将钢筋加热至一定程度后，即施加轴向压力顶锻，使两根钢筋焊接在一起。

采用预热闪光焊，包括一次闪光预热，二次闪光及顶锻等工艺过程，一次闪光是将钢筋端面闪平，预热的方法为断续闪光预热及将两钢筋端面交替的轻微接触和分开，发出断面闪光来实现预热。

筏板基础钢筋技术交底技术交底记录工程名称分项工程名称项城郑韩棚户区改造B-2地块筏板基础钢筋工程分部工程交底日期地基与基础2019年8月一、施工准备1、卷材防水层及防水保护层已经通过监理验收合格，各种隐、预检手续已经办理完毕。

2、钢筋进场必须有出厂合格证，且。

经复试合格后方可开始制作绑扎。

3、砖胎模尺寸已经监理验收合格。

4、搭设必要的进入基坑的脚手坡道5、核对运到现场的成品钢筋的钢号、规格尺寸、形状、数量与施工图纸、配料单是否一致，如有问题应及时解决。

二、操作要点1、绑扎前应用粉笔画好底板钢筋的分档标点线和钢筋位置线，并摆放下层钢筋。

2、钢筋的摆放顺序：底板底层钢筋：长向筋在下，短向筋在上；底板面层钢筋：短向筋在下，长向筋在上，所有交点均应绑扎。

3、绑扎好底层钢筋后，开始绑扎基础暗梁钢筋和摆放钢筋支架，钢筋支架用直径20钢筋焊成“U”形，梅花布置，间距1.5米，之后即可绑扎上层纵横两个方向的定位钢筋，并在定位钢筋上用粉笔根据设计间距画线，然后依次摆放上层纵横钢筋，绑扎方法同底层钢筋。

钢筋绑扎采用满扎方式绑扎。

加筋间距按筏板主筋间距布置。

4、受力钢筋接头位置应精确，底部两剪力墙跨中l/3（包括l/3，l为左跨和右跨之较大值）规模内为贯通纵筋毗连区，顶部剪力墙两侧各l/4规模内为顶部贯通纵筋毗连区，在毗连区内，接纳直螺纹套筒毗连，但统一毗连区段内接头面积百分率不得大于50％。

5、筏板侧面构造封边钢筋为三级钢12@200，绑扎在筏板主筋内侧，至少有一根侧面构造纵筋与两交错弯钩绑扎。

技术交底记录工程称号分项工程名称项城郑韩棚户区改造B-2地块筏板基础钢筋工程分部工程交底日期地基与基础2019年8月6、集水坑处板底、板面筋断开划分锚固，锚固长度均不小于la非抗震最小锚固长度，C30砼三级钢22钢筋la35d＝770㎜）；侧壁水平筋同筏板顶部同向钢筋三级钢22@180，按照施工是不是方便，可置于内侧，也可置于外侧。

筏板基础钢筋绑扎质量技术交底工程名称建设单位工程编号监理单位交底部位施工单位交底人签字交底日期分部分项工程钢筋制安接收人签字交底内容：一、施工准备：1、材料准备：按设计图纸及配料单配制成型的钢筋，20#～22#火烧丝、钢筋马凳、固定双排墙筋用的梯子筋、大理石及塑料垫块；2、主要机具：钢筋钩子、小撬杠、扳子、墨斗、钢丝刷、运钢筋手推车、粉笔等；3、施工条件：（1）按施工平面图规定的位置清理、平整好钢筋堆放场地，准备好垫木，按绑扎顺序分类堆放钢筋，如有锈蚀需预先进行除锈处理；（2）核对图纸、配料单、与已配好的钢筋的钢号、规格尺寸、形状、数量上是否一致，如有问题及时解决；（3）垫层清理干净，并已弹好底层钢筋的位置线、插筋位置线及模板控制线，并经过自检合报项目部质量员验收合格，方可进行下道工序施工；（4）熟悉图纸研究好钢筋绑扎顺序，进行技术交底；二、施工技术要求及施工工艺：工艺流程：划钢筋位置线→运钢筋→摆板下铁下排筋和附加筋→搭绑扎梁筋架子→绑梁上铁上排、箍筋和下铁下排主筋→摆底板下铁上排钢筋和附加筋→绑东西向梁的上排钢筋和下铁下排钢筋→绑马凳、摆底板东西向上铁下排钢筋→摆(绑扎)底板上铁上排钢筋→插墙、柱插筋。

1、划钢筋位置线：按图纸标明的钢筋间距，算出底板实际需用的钢筋根数，一般让靠近底板模板边的那根钢筋离模板边为5cm，梁边筏板筋距梁边6.5 cm，在保护层上弹出钢筋位置线（包括基础梁钢筋位置线）。

2、运钢筋：钢筋采用人工及塔吊从钢筋加工厂运到基坑内，吊运时一定要按绑扎先后顺序分类吊运，以免造成钢筋混乱；3、摆筏板下铁下排钢筋和附加筋：根据所划的钢筋位置线，开始摆放钢筋，同时用直螺纹开始连接，连接技术要求见钢筋直螺纹技术交底。

主筋下面应垫40厚的大理石垫块，垫块分布密度以不被压碎为宜。

4、搭绑扎梁筋架子：摆梁钢筋前，用钢管搭架子，用来支撑梁的钢筋。

连接钢管的卡子必须拧紧，钢管下面必须垫木板。

5、摆梁上铁上排、梁箍筋和下铁下排主筋：首先把梁的上铁摆在钢筋架子上，根据图纸在钢筋上用粉笔划出箍筋位置线，然后套箍筋(箍筋弯钩应错开)。

筏板基础钢筋技术交底一、工程概况本工程为_____，筏板基础尺寸为_____，混凝土强度等级为_____。

筏板基础钢筋采用_____钢筋，钢筋规格主要有_____。

二、施工准备1、技术准备（1）熟悉施工图纸，了解筏板基础的结构形式、钢筋布置及相关技术要求。

（2）对施工人员进行技术交底，明确施工工艺和质量标准。

2、材料准备（1）钢筋：应有出厂质量证明书和试验报告单，钢筋表面或每捆（盘）钢筋均应有标志。

进场时应按炉罐（批）号及直径分批检验。

检验内容包括查对标志、外观检查，并按现行国家有关标准的规定抽取试样作力学性能试验，合格后方可使用。

（2）铁丝：可采用20～22 号铁丝（火烧丝）或镀锌铁丝（铅丝）。

铁丝的切断长度要满足使用要求。

3、主要机具（1）钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。

（2）钢筋调直机、钢筋切断机、钢筋弯曲机等。

4、作业条件（1）基础垫层已完成，并办理完隐检手续。

（2）钢筋加工场地已平整，钢筋加工设备已安装调试完毕，并能正常运转。

（3）施工人员已熟悉图纸和技术交底，明确施工要求和质量标准。

三、钢筋加工1、钢筋调直采用机械调直方法，将钢筋调直至符合设计和施工规范要求。

调直后的钢筋应平直，无局部弯曲。

2、钢筋切断（1）根据设计图纸和配料单，将钢筋切断成所需长度。

钢筋切断时应保证切口平整，不得有马蹄形或起弯现象。

（2）钢筋的断口不得有裂纹，其长度应符合设计和施工规范要求。

3、钢筋弯曲（1）根据设计图纸和配料单，将钢筋弯曲成所需形状。

钢筋弯曲时应保证弯曲部位光滑，不得有裂纹、鳞落和断裂现象。

（2）钢筋的弯曲半径和弯曲角度应符合设计和施工规范要求。

四、钢筋绑扎1、划钢筋位置线按图纸标明的钢筋间距，算出筏板实际需用的钢筋根数，一般让靠近筏板模板边的那根钢筋离模板边为 5cm，在垫层上弹出钢筋位置线（包括基础梁钢筋位置线）。

2、运钢筋到使用部位按照钢筋位置线，将加工好的钢筋运到使用部位。

基础筏板钢筋技术交底一、施工准备（一）钢筋工程1、作业条件（1）钢筋绑扎前，核对钢筋加工料表是否正确，并检查有无锈蚀现象，除锈后再运至施工部位。

（2）做好放线工作弹出柱、墙的位置线，并弹好钢筋位置线。

2、材料要求（1）钢筋：级别、规格符合设计要求。

质量符合现行标准要求。

（2）20～22#火烧丝、水泥砂浆(塑料)垫块等。

3、机具准备（1）钢筋切断机、钢筋弯曲机、钢筋调直机、钢筋钩子、钢筋扳子、钢丝刷、断火烧丝铡刀等。

（2）墨斗、墨汁、小白线、粉笔等。

二、工艺流程放线并预检→排钢筋→机械连接接头→绑扎筏板钢筋→柱墙插筋定位→交接验收三、操作工艺钢筋制作绑扎前认真熟悉图纸的结构设计说明和有关图集的具体要求。

1、绑扎底板下层网片钢筋（1）根据在防水保护层弹好的钢筋位置线，先铺下层网片的长向钢筋，钢筋接头采用机械连接。

（2）后铺下层网片上面的短向钢筋，钢筋接头采用机械连接。

（3）防止出现质量通病：由于底板钢筋施工要求较复杂，一定要注意钢筋接头按要求错开问题。

（4）绑扎加强筋：依次绑扎局部加强筋。

2、绑扎地梁钢筋（1）在放平的梁下层水平主钢筋上，用粉笔画出箍筋间距。

箍筋与主筋要垂直，箍筋转角与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花交错绑扎。

箍筋的接头，即弯钩叠合处沿梁水平筋交错布置绑扎。

（2）地梁在槽上预先绑扎好后，根据已划好的梁位置线用塔吊直接吊装到位。

与底板钢筋绑扎牢固。

3、绑扎底板上层网片钢筋（1）铺设上层铁马凳：马凳用剩余短料焊制成，马凳长向放置，间距1.5～2m。

（2）绑扎上层钢筋下铁：先在马凳上绑架立筋，在架立筋上划好钢筋位置线，按图纸要求，顺序放置上层网的钢筋，钢筋接头采用机械连接，要求同一截面接头率不大于25%，相邻钢筋接头之间的距离≥35d，同一根钢筋尽量减少接头。

（3）绑扎上层钢筋上铁：根据在上层下铁上划好的钢筋位置线，顺序放置上层钢筋，钢筋接头采用机械连接，要求接头在同一截面相互错开25%，同一根钢筋尽量减少接头。

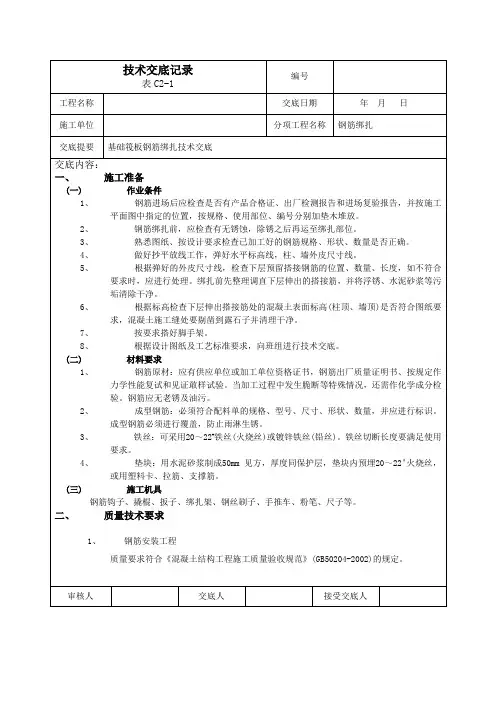

编号
表C2-1
工程名称交底日期年月日
施工单位分项工程名称钢筋绑扎
交底提要基础筏板钢筋绑扎技术交底
交底内容：
三、工艺流程
划钢筋位置线→绑扎筏板下层钢筋及附加筋→预埋水电线管→摆放钢筋马镫→绑扎筏板上层钢筋及附加筋→插墙柱钢筋

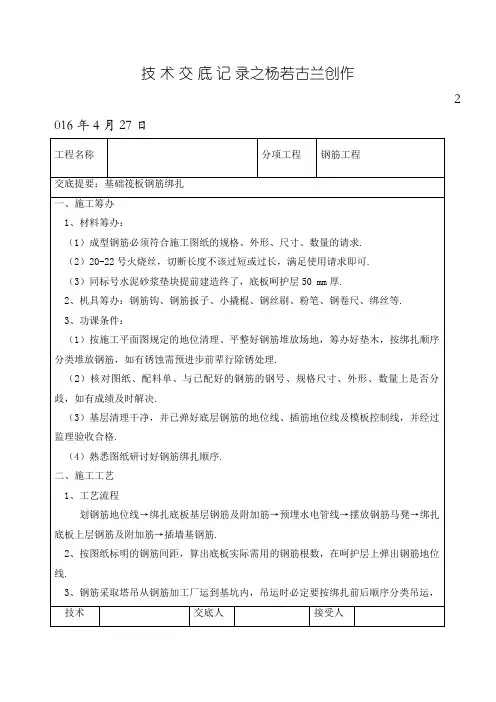

1、按图纸标明的钢筋间距算出底板实际钢筋根数，在垫层上弹出钢筋位置线。

2、钢筋采用塔吊从制作场运到基坑内，吊运时一定要按绑扎顺序分类吊运以免造成钢筋
混乱。

3、摆放筏板下排钢筋和附加钢筋时根据所划的位置线开始摆放，同时用直螺纹连接，
连接技术要求见钢筋直螺纹施工方案。

主筋下垫40mm后水泥砂浆垫块，间距≤800mm梅花布置。

4、钢筋马镫摆放应根据钢筋绑扎顺序正确摆放间距为1000mm，见下图及说明：
C25通长钢筋
CC*
（1）马凳高度=底板厚度-最下层钢筋直径-上部两层钢筋直径和-65mm。

（2）马凳支腿用25钢筋制作，两腿间距1.2m。

（3）马凳支腿下部宽度b为底板底筋间距+100mm，及对于塔楼为300mm，车库为400mm。

（4）通长钢筋与支腿在坑内焊牢。

5、墙柱插筋根据图纸，把墙柱钢筋插下去不得遗漏。

将插筋绑扎好并用梯子筋和箍筋固定牢固，以确保位置准确。

6、钢筋的机械接头位置应错开，接头面积不应大于总面积的50%
审核人交底人接受交底人。

施工技术交底确保暗柱、墙体插筋位置准确，经自检无误后报监理验收。

3)筏板底筋绑扎1.要先把基底清理干净，按图纸设计间距画点、打线；2.按点、线位置，先摆放19轴线方向的筏板筋和附加钢筋，阳角放射筋在钢筋下按放40mm厚的保护层垫层，每平米不少于一个，然后再摆放A轴线方向的筏板筋，最后绑扎宜采用正、反扣交错绑扎。

3.筏板底部纵横钢筋在基础梁位置应按图集04G101-3有关要求布置；4.筏板底部钢筋外伸部位应按设计、规范要求施工；5.筏板底部钢筋接头位置、连接方式，为闪光对焊和电弧焊，严格按设计、规范要求施工。

4)基础梁钢筋绑扎1.按图纸要求先绑扎短方向的基础梁，后绑扎长方向的基础梁；2.绑扎前，需在梁的位置上搭设牢固适用的钢管架子；3.穿钢筋，先放好梁的上部钢筋，按设计间距在上部左右两边钢筋上画点，并套好箍筋（注意箍筋接口，按要求交错布置），在箍筋内放置梁下部钢筋，钢筋穿套完成后应根据所放梁线校好梁位、最后绑扎，绑扎时要把梁主筋、间距、弯勾方向箍筋间距、位置调整到位后，先绑扎上筋左右两角、下筋左右两角，后绑扎中间筋，使箍筋垂直于梁上、下平面及立面，可在梁内加设剪刀撑子钢筋，确保梁整体稳固。

4.梁筋绑扎好后，可用塔吊配合，拆除钢管架子，将梁就位，操作人员紧密配合，确保梁位正确无误。

5.梁筋接头位置，连接方式；锚固长度都要符合设计、规范要求；5)暗柱、墙体插筋绑扎1.为便于施工，确保质量，在基础梁钢筋绑扎完毕后，应先绑扎暗柱，墙体插筋；2.按配料单上的暗柱、墙体插筋的编号，部位和现场钢筋及基础放线位置，必须对号入座，进行确定，准确无误后，方可绑扎；3.绑扎时，暗柱、墙体插筋带锚固钩的一端应放置在筏板底筋或基础梁底筋上面，长、短筋应交错布置，按间距、根数、保护层厚度、放线位，照准位置，并把锚固钩绑扎固定在梁、板底筋上，筏板上、下筋之间应绑扎三道相应的箍筋，或墙体水平筋（水平筋在外侧）。

6)马蹬钢筋绑扎按长短向间距1.2m-1.5m先把马蹬筋固定在筏板底筋上，再在马蹬筋上面长向绑扎一根20的通长筋作为架平筋用于支撑上层筏板筋，架平筋间距随马蹬间距，且要绑在马蹬中间7)筏板上部钢筋绑扎1.马蹬筋布置绑扎好后，在架平筋上按设计间距画点；2.按间距点先摆放19轴方向的钢筋，后放A轴线方向的钢筋，钢筋摆放完毕，间距、根数、接头、锚固均调整好，检查无误后，方可绑扎；3.筏板上部钢筋接头需现场焊接的，要按设计规范要求施工,焊口要同轴。

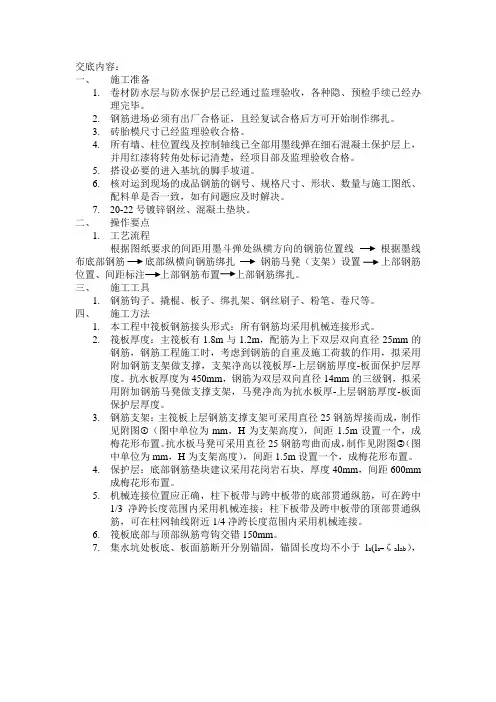

交底内容：一、施工准备1.卷材防水层与防水保护层已经通过监理验收，各种隐、预检手续已经办理完毕。

2.钢筋进场必须有出厂合格证，且经复试合格后方可开始制作绑扎。

3.砖胎模尺寸已经监理验收合格。

4.所有墙、柱位置线及控制轴线已全部用墨线弹在细石混凝土保护层上，并用红漆将转角处标记清楚，经项目部及监理验收合格。

5.搭设必要的进入基坑的脚手坡道。

6.核对运到现场的成品钢筋的钢号、规格尺寸、形状、数量与施工图纸、配料单是否一致，如有问题应及时解决。

7.20-22号镀锌钢丝、混凝土垫块。

二、操作要点1.工艺流程根据图纸要求的间距用墨斗弹处纵横方向的钢筋位置线根据墨线布底部钢筋底部纵横向钢筋绑扎钢筋马凳（支架）设置上部钢筋位置、间距标注上部钢筋布置上部钢筋绑扎。

三、施工工具1.钢筋钩子、撬棍、板子、绑扎架、钢丝刷子、粉笔、卷尺等。

四、施工方法1.本工程中筏板钢筋接头形式：所有钢筋均采用机械连接形式。

2.筏板厚度：主筏板有1.8m与1.2m，配筋为上下双层双向直径25mm的钢筋，钢筋工程施工时，考虑到钢筋的自重及施工荷载的作用，拟采用附加钢筋支架做支撑，支架净高以筏板厚-上层钢筋厚度-板面保护层厚度。

抗水板厚度为450mm，钢筋为双层双向直径14mm的三级钢，拟采用附加钢筋马凳做支撑支架，马凳净高为抗水板厚-上层钢筋厚度-板面保护层厚度。

3.钢筋支架：主筏板上层钢筋支撑支架可采用直径25钢筋焊接而成，制作见附图①（图中单位为mm，H为支架高度），间距1.5m设置一个，成梅花形布置。

抗水板马凳可采用直径25钢筋弯曲而成，制作见附图②（图中单位为mm，H为支架高度），间距1.5m设置一个，成梅花形布置。

4.保护层：底部钢筋垫块建议采用花岗岩石块，厚度40mm，间距600mm成梅花形布置。

5.机械连接位置应正确，柱下板带与跨中板带的底部贯通纵筋，可在跨中1/3净跨长度范围内采用机械连接；柱下板带及跨中板带的顶部贯通纵筋，可在柱网轴线附近1/4净跨长度范围内采用机械连接。
