静刚度

静刚度、动刚度、阻尼系数及动静刚度比的定义以及实际意义减振橡胶制品的主要性能指标有静刚度、阻尼系数及动静刚度比。

减振橡胶制品按载荷速度的不同分为静刚度、动刚度和冲击刚度。

一、刚度-受外力作用的结构抵抗弹性变形的能力，称为刚度；刚度常用单位变形所需的力或力矩来表示。

刚度分析的意义在于控制结构变形，防止发生振动、颤振或失稳。

1.静刚度-当载荷缓慢加于减振器，变形速度在1cm/min左右甚至更低，且橡胶的变形量不超过橡胶受试方向厚度的20%时，测得的力与变形的关系称为静刚度。

2.动刚度-减振器在以一定的振幅（不超过橡胶厚度的5%）和一定频率（一般为在5~ 60Hz）交变载荷作用下，测得的振动刚度称为动刚度。

（1）如果动作用力变化很慢，即动作用力的频率远小于结构的固有频率时，可以认为动刚度与静刚度基本相同。

否则，动作用力的频率远大于结构的固有频率时，结构变形比较小，动刚度则比较大。

（2）但是，当动作用力的频率与结构的固有频率相近时，有可能出现共振现象，此时结构变形最大，刚度最小。

（3）金属件的动刚度与静刚度基本一样（因为一般外界作用力的频率远小于结构的固有频率）。

而橡胶件一般是不一样的，其静刚度一般来说是非线性的。

（4）橡胶件的动刚度是随频率变化的，一般是频率越高，动刚度越大。

另外动刚度与振动的幅值也有关系，同一频率下，振动幅值越大动刚度越小3.冲击刚度-载荷以2~6m/s的速度使减振器变形时.测得的刚度称为冲击刚度。

4.动静刚度比即为测得的动刚度与静刚度的比值。

5.减振橡胶制品使用的橡胶材料，动静刚度比对振动传递和减振效果有较大影响。

动静刚度比越小橡脑材料的回弹性越好，振动传递效果越好。

金属弹簧等理想弹性体的动静刚度比为1，其他非理想弹性体的动刚度都大于静刚度.两者的比值越自近于1，振动传递性能就越好。

橡胶弹性体具有粘弹性，对动载有表现出灵敏的粘弹潜后性，动静刚度比必然大于1，理论上讲橡胶弹性体的粘弹滞后性虽对减振性能有利。

实验一机床静刚度的测定一实验目的通过实验理解和掌握：1. 机床（包括夹具）——工件——刀具所组成的工艺系统是一弹性系统；2. 力和变形的关系不是直线关系，不符合虎克定律；3. 当载荷去除后，变形恢复不到起点，加载曲线与卸载曲线不重合；4. 部件的实际刚度远比我们想象要小；5.通过测量计算机床的静刚度。

二设备与仪器1.C616,CF6140 车床；2.单向静刚度仪、三向静刚度仪。

机床单向静刚度的测定一实验原理如图1--1所是：在 C616 车床的顶尖间装上一根刚度很大的光轴Ⅰ，其受力后变形可忽略不计，螺旋加力器 5 固定在刀架上，在加力器 6 与光轴间装一测力环 7 ，在该环之内孔中固定安装一千分表 3 ，当对如图所安装的测力环加力时，千分表 3 的指针就会转动，其转动量与外载荷的对应关系可在材料实验机上预先测出。

本实验中测力环的变形与外载荷（ 0 - 1500N时）的对应关系见表 1 - 1 。

实验时，将测力环抵在刚性轴的中点处，在刚性轴靠近主轴端装有千分表 1 ，在刚性轴靠近尾架端装有千分表 2 ，在刀架处装有千分表 4 ，用扳手转动带有方头的加力螺杆 5 施一外载荷（F y），加载大小由千分表 3 的指针转动量所指示，千分表 3 的指针转动量与加载关系如表 1 — 1 所示，每次加载和卸载时，分别记录下千分表 1,2,4 的读数。

为了说明机床的静刚度与尾座套筒的伸出长度有关，实验时，可将套筒分别伸出 5mm 和 10mm 后各进行一次实验，可对实验结果进行比较。

二 实验步骤1.按图 1 — 1 把单向静刚度仪装在车床上，同时装好千分表。

2.把测力环抵在刚性轴的中点处，使千分表 3 的指针指零，转动加力螺杆 5 预加载荷 500N 后卸载（即千分表 3 的指针旋转 35 微米），然后，重新调整千分表 1,2,4 ，使其指针指零。

3.安照表 1 — 1 所给出的测力环所受载荷与千分表指示数之间的对应关系，千分表 3 的指针每转动 7 微米，等于测力环每次加载 100N ，顺次加至 1500N ，把每次加载后千分表 1,2,4 的位移数值记录到表 1 — 3 中。

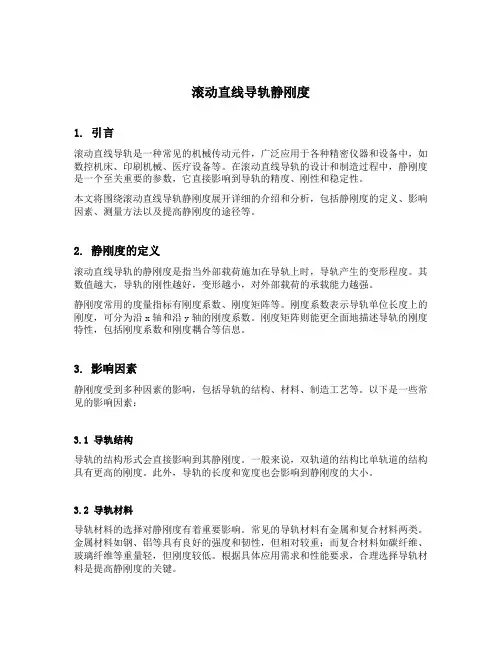

滚动直线导轨静刚度1. 引言滚动直线导轨是一种常见的机械传动元件，广泛应用于各种精密仪器和设备中，如数控机床、印刷机械、医疗设备等。

在滚动直线导轨的设计和制造过程中，静刚度是一个至关重要的参数，它直接影响到导轨的精度、刚性和稳定性。

本文将围绕滚动直线导轨静刚度展开详细的介绍和分析，包括静刚度的定义、影响因素、测量方法以及提高静刚度的途径等。

2. 静刚度的定义滚动直线导轨的静刚度是指当外部载荷施加在导轨上时，导轨产生的变形程度。

其数值越大，导轨的刚性越好，变形越小，对外部载荷的承载能力越强。

静刚度常用的度量指标有刚度系数、刚度矩阵等。

刚度系数表示导轨单位长度上的刚度，可分为沿x轴和沿y轴的刚度系数。

刚度矩阵则能更全面地描述导轨的刚度特性，包括刚度系数和刚度耦合等信息。

3. 影响因素静刚度受到多种因素的影响，包括导轨的结构、材料、制造工艺等。

以下是一些常见的影响因素：3.1 导轨结构导轨的结构形式会直接影响到其静刚度。

一般来说，双轨道的结构比单轨道的结构具有更高的刚度。

此外，导轨的长度和宽度也会影响到静刚度的大小。

3.2 导轨材料导轨材料的选择对静刚度有着重要影响。

常见的导轨材料有金属和复合材料两类。

金属材料如钢、铝等具有良好的强度和韧性，但相对较重；而复合材料如碳纤维、玻璃纤维等重量轻，但刚度较低。

根据具体应用需求和性能要求，合理选择导轨材料是提高静刚度的关键。

3.3 制造工艺导轨的制造工艺也会对静刚度产生影响。

包括加工精度、表面处理等工艺对导轨的刚度具有重要作用。

高精度的制造工艺可以有效提高导轨的静刚度。

4. 静刚度的测量方法为了准确评估滚动直线导轨的静刚度，需要进行相应的测量。

常用的静刚度测量方法包括：4.1 拉伸法拉伸法是一种较为常见的测量方法，它通过给导轨施加不同的拉伸载荷，并测量其变形量来计算静刚度。

通过施加不同的拉伸力和测量导轨的挠度，可以得到刚度系数和刚度矩阵等信息。

4.2 挠度法挠度法是另一种常用的测量方法，它通过施加一定的力矩或压力来使导轨发生弯曲，并测量其挠度来计算静刚度。

静刚度和动刚度的关系
哎呀呀，这“静刚度”和“动刚度”到底是啥关系呢？我一开始听到这俩词的时候，简直一头雾水，就像我面对一道超级难的数学题一样！
先来说说静刚度吧。

比如说，有一张桌子稳稳地放在那里，一动不动，你使劲儿压它，它也不怎么变形，这就说明这张桌子的静刚度还不错。

那动刚度呢？就好像一辆汽车在路上跑，遇到坑坑洼洼的地方，车子不会晃得特别厉害，能比较平稳，这就是动刚度发挥作用啦！
那它们到底啥关系？这就好比是一对好兄弟。

静刚度是哥哥，比较稳重，一直默默地坚守着自己的位置；动刚度是弟弟，活泼好动，到处跑来跑去，但也有自己的本事。

你想想看，如果只有静刚度这个“哥哥”厉害，东西是稳稳地不动，可一旦动起来，就不行啦，那不就糟糕了？反过来，如果只有动刚度这个“弟弟”强，那平时静止的时候都不牢固，还怎么让人放心呢？
就像我们跑步，脚稳稳地踩在地上，这就是静刚度在起作用；而跑起来的时候，身体能保持平衡，不会东倒西歪，这就是动刚度的功劳呀！
再比如说，盖房子的时候，柱子稳稳地立在那里，这是静刚度；要是刮大风了，房子不会晃得太厉害，这就是动刚度啦！
所以说，静刚度和动刚度是相辅相成的，少了谁都不行！它们就像一对默契的搭档，一起为我们的生活服务。

我的观点就是：静刚度和动刚度相互配合，才能让我们周围的东西既稳当又能适应各种动态的情况，让我们的生活更安全、更舒适！。

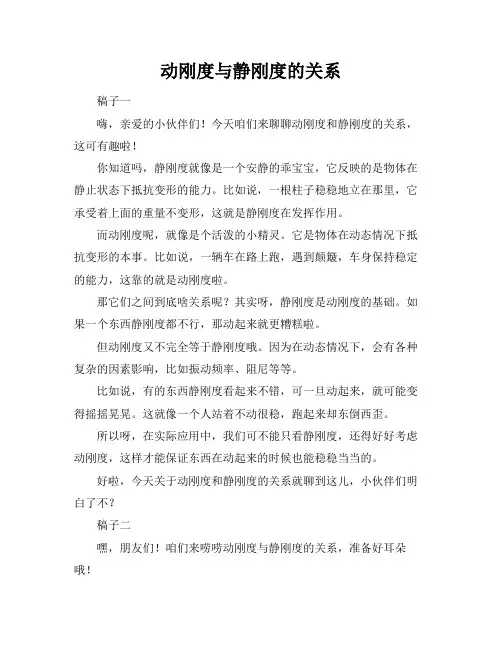

动刚度与静刚度的关系稿子一嗨，亲爱的小伙伴们！今天咱们来聊聊动刚度和静刚度的关系，这可有趣啦！你知道吗，静刚度就像是一个安静的乖宝宝，它反映的是物体在静止状态下抵抗变形的能力。

比如说，一根柱子稳稳地立在那里，它承受着上面的重量不变形，这就是静刚度在发挥作用。

而动刚度呢，就像是个活泼的小精灵。

它是物体在动态情况下抵抗变形的本事。

比如说，一辆车在路上跑，遇到颠簸，车身保持稳定的能力，这靠的就是动刚度啦。

那它们之间到底啥关系呢？其实呀，静刚度是动刚度的基础。

如果一个东西静刚度都不行，那动起来就更糟糕啦。

但动刚度又不完全等于静刚度哦。

因为在动态情况下，会有各种复杂的因素影响，比如振动频率、阻尼等等。

比如说，有的东西静刚度看起来不错，可一旦动起来，就可能变得摇摇晃晃。

这就像一个人站着不动很稳，跑起来却东倒西歪。

所以呀，在实际应用中，我们可不能只看静刚度，还得好好考虑动刚度，这样才能保证东西在动起来的时候也能稳稳当当的。

好啦，今天关于动刚度和静刚度的关系就聊到这儿，小伙伴们明白了不？稿子二嘿，朋友们！咱们来唠唠动刚度与静刚度的关系，准备好耳朵哦！先来说说静刚度，它就像一个老实巴交的家伙，安安静静地在那展现自己抵抗变形的能力。

比如说一把椅子，你坐在上面它不变形，这就是静刚度好。

而动刚度呢，就像个风风火火的家伙，在动态环境中冲锋陷阵。

比如说飞机飞行时，机身能承受各种气流冲击不变形，这靠的就是动刚度。

那它们俩是啥关系呢？其实就像兄弟俩，静刚度是哥哥，比较稳重，给动刚度打下基础。

要是静刚度不行，那动刚度也好不到哪儿去。

这就好比盖房子，地基不稳，房子一动就容易倒。

但是哦，动刚度又有自己的特点，不是单纯由静刚度决定的。

比如说，同样的材料，做成不同形状，动刚度可能就不一样。

有时候静刚度强的，动起来不一定强。

就像有些人看着壮实，跑起步来却气喘吁吁。

在工程设计里，我们得把这俩都考虑到，才能做出靠谱的东西。

不然，只关注一个，可容易出问题哟！好啦，今天就说到这，希望大家对动刚度和静刚度的关系有了更清楚的认识！。

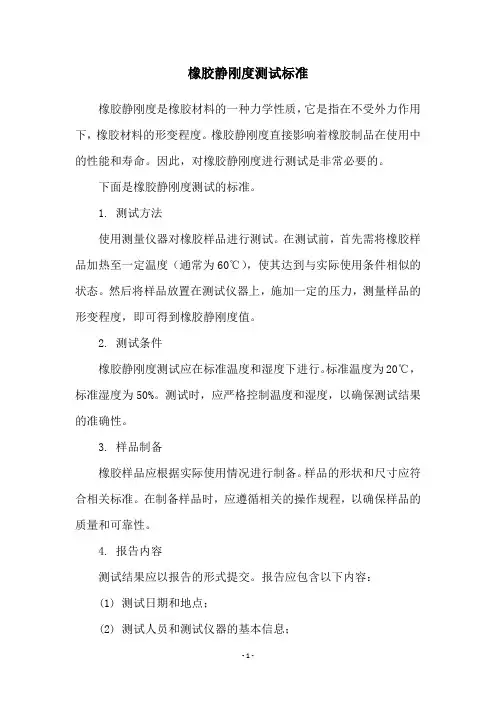

橡胶静刚度测试标准
橡胶静刚度是橡胶材料的一种力学性质，它是指在不受外力作用下，橡胶材料的形变程度。

橡胶静刚度直接影响着橡胶制品在使用中的性能和寿命。

因此，对橡胶静刚度进行测试是非常必要的。

下面是橡胶静刚度测试的标准。

1. 测试方法
使用测量仪器对橡胶样品进行测试。

在测试前，首先需将橡胶样品加热至一定温度（通常为60℃），使其达到与实际使用条件相似的状态。

然后将样品放置在测试仪器上，施加一定的压力，测量样品的形变程度，即可得到橡胶静刚度值。

2. 测试条件
橡胶静刚度测试应在标准温度和湿度下进行。

标准温度为20℃，标准湿度为50%。

测试时，应严格控制温度和湿度，以确保测试结果的准确性。

3. 样品制备
橡胶样品应根据实际使用情况进行制备。

样品的形状和尺寸应符合相关标准。

在制备样品时，应遵循相关的操作规程，以确保样品的质量和可靠性。

4. 报告内容
测试结果应以报告的形式提交。

报告应包含以下内容：
(1) 测试日期和地点；
(2) 测试人员和测试仪器的基本信息；
(3) 样品编号和制备情况；
(4) 测试方法和测试条件；
(5) 测试结果和统计分析；
(6) 结论和建议。

以上就是橡胶静刚度测试的标准。

通过执行这些标准，可以确保测试结果的准确性和可靠性，为橡胶制品的生产和使用提供科学依据。

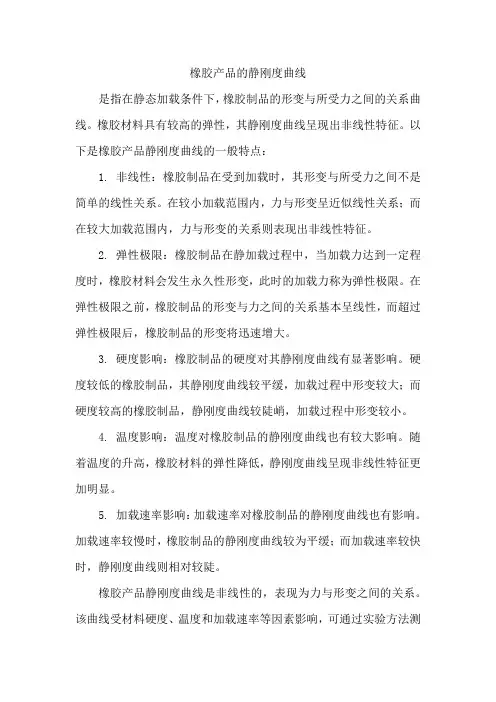

橡胶产品的静刚度曲线
是指在静态加载条件下，橡胶制品的形变与所受力之间的关系曲线。

橡胶材料具有较高的弹性，其静刚度曲线呈现出非线性特征。

以下是橡胶产品静刚度曲线的一般特点：
1. 非线性：橡胶制品在受到加载时，其形变与所受力之间不是简单的线性关系。

在较小加载范围内，力与形变呈近似线性关系；而在较大加载范围内，力与形变的关系则表现出非线性特征。

2. 弹性极限：橡胶制品在静加载过程中，当加载力达到一定程度时，橡胶材料会发生永久性形变，此时的加载力称为弹性极限。

在弹性极限之前，橡胶制品的形变与力之间的关系基本呈线性，而超过弹性极限后，橡胶制品的形变将迅速增大。

3. 硬度影响：橡胶制品的硬度对其静刚度曲线有显著影响。

硬度较低的橡胶制品，其静刚度曲线较平缓，加载过程中形变较大；而硬度较高的橡胶制品，静刚度曲线较陡峭，加载过程中形变较小。

4. 温度影响：温度对橡胶制品的静刚度曲线也有较大影响。

随着温度的升高，橡胶材料的弹性降低，静刚度曲线呈现非线性特征更加明显。

5. 加载速率影响：加载速率对橡胶制品的静刚度曲线也有影响。

加载速率较慢时，橡胶制品的静刚度曲线较为平缓；而加载速率较快时，静刚度曲线则相对较陡。

橡胶产品静刚度曲线是非线性的，表现为力与形变之间的关系。

该曲线受材料硬度、温度和加载速率等因素影响，可通过实验方法测
量和分析。

了解橡胶制品的静刚度曲线对于评估其弹性性能和设计应用具有重要意义。

车床静刚度测量心得体会车床静刚度测量心得体会车床是目前工业生产中常见的机械设备之一，它主要用于加工金属材料，具有加工精度高、生产效率高等特点。

然而，在车床的工作过程中，由于工件、刀具以及车床本身的结构等因素，都会产生一定的变形和振动，从而影响加工质量和稳定性。

为了保证车床的精度和稳定性，及时进行静刚度测量是必要的。

我在进行车床静刚度测量时，深感其重要性，并从中获得了一些体会和心得。

首先，在车床静刚度测量前，准备工作十分关键。

首先要认真学习测量仪器的使用说明书，了解测量原理和操作方法。

尤其是对于刚度测量仪的使用，需要熟悉各个部件的功能和调节方式。

其次，要对车床进行彻底的清洁和维护，确保其处于良好的工作状态。

再次，要根据测量任务的要求，准备好相关的测量夹具和工装，确保测量过程的稳定性和准确性。

这些准备工作的细节决定了测量结果的可靠性和准确性。

其次，在车床静刚度测量过程中，需要注重测量过程的稳定和准确。

首先要根据测量任务的要求选择合适的测量点和刚度测量仪器。

刚度测量仪器应具有较高的测量精度和稳定性，以确保测量结果的可靠性。

其次，在进行测量时，要确保测量台面稳定，并将测量物件与刚度测量仪器之间的接触面做好固定。

在固定过程中，要注意固定力的平衡，以避免测量误差的产生。

最后，要采用合适的测量方法，如静力法、挠度法等，对车床的各个部件进行测量，并记录测量数据。

同时，要重复测量，以提高测量结果的可靠性和准确性。

此外，在车床静刚度测量中，还需注意数据处理和结果分析。

首先，要对测量数据进行有效处理，包括对数据进行筛选、剔除异常值等。

然后，对测量结果进行合理的分析和解释，以及与设计要求进行比较。

如果测量结果与设计要求存在差异，需要进一步分析差异的原因，并采取相应的措施进行调整和改进。

最后，车床静刚度测量的结果应及时应用于实际生产中。

车床静刚度测量的目的是为了找出车床系统中可能存在的问题，及时采取有效的措施进行改进和优化。

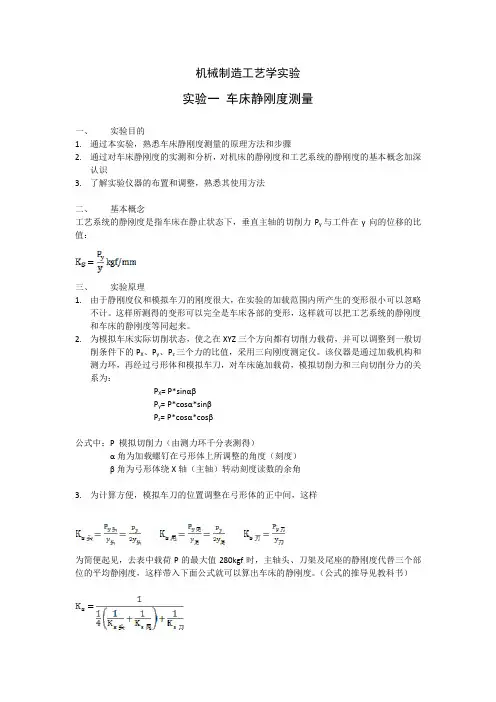

机械制造工艺学实验实验一车床静刚度测量一、实验目的1.通过本实验，熟悉车床静刚度测量的原理方法和步骤2.通过对车床静刚度的实测和分析，对机床的静刚度和工艺系统的静刚度的基本概念加深认识3.了解实验仪器的布置和调整，熟悉其使用方法二、基本概念工艺系统的静刚度是指车床在静止状态下，垂直主轴的切削力P y与工件在y向的位移的比值：三、实验原理1.由于静刚度仪和模拟车刀的刚度很大，在实验的加载范围内所产生的变形很小可以忽略不计。

这样所测得的变形可以完全是车床各部的变形，这样就可以把工艺系统的静刚度和车床的静刚度等同起来。

2.为模拟车床实际切削状态，使之在XYZ三个方向都有切削力载荷，并可以调整到一般切削条件下的P X、P y、P z三个力的比值，采用三向刚度测定仪。

该仪器是通过加载机构和测力环，再经过弓形体和模拟车刀，对车床施加载荷，模拟切削力和三向切削分力的关系为：P X= P*sinαβP y= P*cosα*sinβP z= P*cosα*cosβ公式中：P 模拟切削力（由测力环千分表测得）α角为加载螺钉在弓形体上所调整的角度（刻度）β角为弓形体绕X轴（主轴）转动刻度读数的余角3.为计算方便，模拟车刀的位置调整在弓形体的正中间，这样为简便起见，去表中载荷P的最大值280kgf时，主轴头、刀架及尾座的静刚度代替三个部位的平均静刚度，这样带入下面公式就可以算出车床的静刚度。
