学习单元4 汽车故障诊断基本流程和综合故障分析

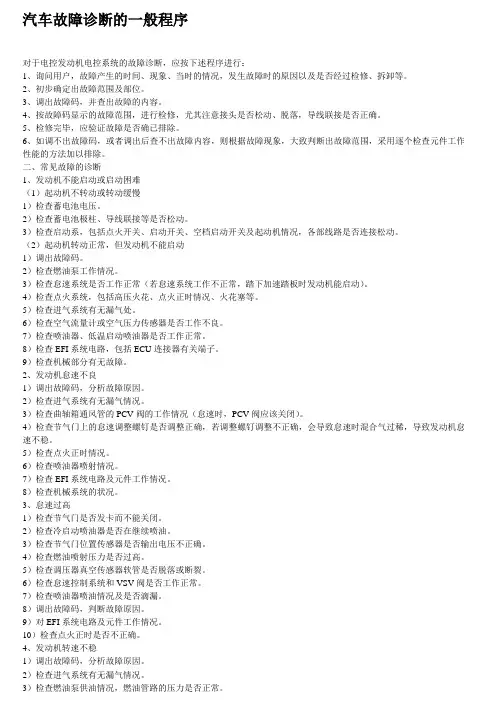

汽车故障诊断的一般程序对于电控发动机电控系统的故障诊断，应按下述程序进行：1、询问用户，故障产生的时间、现象、当时的情况，发生故障时的原因以及是否经过检修、拆卸等。

2、初步确定出故障范围及部位。

3、调出故障码，并查出故障的内容。

4、按故障码显示的故障范围，进行检修，尤其注意接头是否松动、脱落，导线联接是否正确。

5、检修完毕，应验证故障是否确已排除。

6、如调不出故障码，或者调出后查不出故障内容，则根据故障现象，大致判断出故障范围，采用逐个检查元件工作性能的方法加以排除。

二、常见故障的诊断1、发动机不能启动或启动困难（1）起动机不转动或转动缓慢1）检查蓄电池电压。

2）检查蓄电池极柱、导线联接等是否松动。

3）检查启动系，包括点火开关、启动开关、空档启动开关及起动机情况，各部线路是否连接松动。

（2）起动机转动正常，但发动机不能启动1）调出故障码。

2）检查燃油泵工作情况。

3）检查怠速系统是否工作正常（若怠速系统工作不正常，踏下加速踏板时发动机能启动）。

4）检查点火系统，包括高压火花、点火正时情况、火花塞等。

5）检查进气系统有无漏气处。

6）检查空气流量计或空气压力传感器是否工作不良。

7）检查喷油器、低温启动喷油器是否工作正常。

8）检查EFI系统电路，包括ECU连接器有关端子。

9）检查机械部分有无故障。

2、发动机怠速不良1）调出故障码，分析故障原因。

2）检查进气系统有无漏气情况。

3）检查曲轴箱通风管的PCV阀的工作情况（怠速时，PCV阀应该关闭）。

4）检查节气门上的怠速调整螺钉是否调整正确，若调整螺钉调整不正确，会导致怠速时混合气过稀，导致发动机怠速不稳。

5）检查点火正时情况。

6）检查喷油器喷射情况。

7）检查EFI系统电路及元件工作情况。

8）检查机械系统的状况。

3、怠速过高1）检查节气门是否发卡而不能关闭。

2）检查冷启动喷油器是否在继续喷油。

3）检查节气门位置传感器是否输出电压不正确。

4）检查燃油喷射压力是否过高。

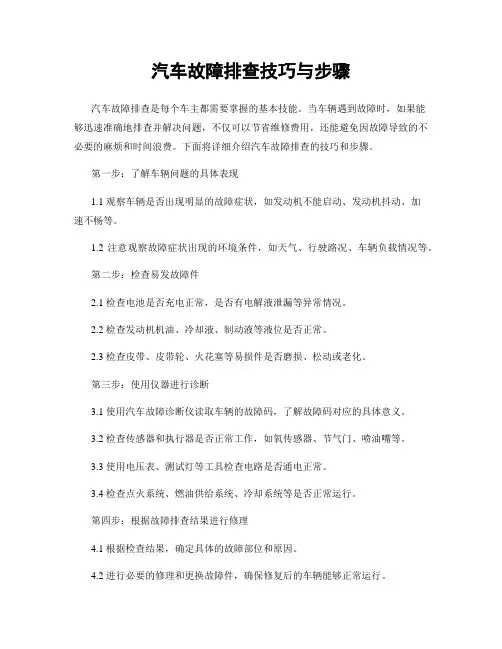

汽车故障排查技巧与步骤汽车故障排查是每个车主都需要掌握的基本技能。

当车辆遇到故障时，如果能够迅速准确地排查并解决问题，不仅可以节省维修费用，还能避免因故障导致的不必要的麻烦和时间浪费。

下面将详细介绍汽车故障排查的技巧和步骤。

第一步：了解车辆问题的具体表现1.1 观察车辆是否出现明显的故障症状，如发动机不能启动、发动机抖动、加速不畅等。

1.2 注意观察故障症状出现的环境条件，如天气、行驶路况、车辆负载情况等。

第二步：检查易发故障件2.1 检查电池是否充电正常，是否有电解液泄漏等异常情况。

2.2 检查发动机机油、冷却液、制动液等液位是否正常。

2.3 检查皮带、皮带轮、火花塞等易损件是否磨损、松动或老化。

第三步：使用仪器进行诊断3.1 使用汽车故障诊断仪读取车辆的故障码，了解故障码对应的具体意义。

3.2 检查传感器和执行器是否正常工作，如氧传感器、节气门、喷油嘴等。

3.3 使用电压表、测试灯等工具检查电路是否通电正常。

3.4 检查点火系统、燃油供给系统、冷却系统等是否正常运行。

第四步：根据故障排查结果进行修理4.1 根据检查结果，确定具体的故障部位和原因。

4.2 进行必要的修理和更换故障件，确保修复后的车辆能够正常运行。

4.3 在更换故障件时，注意使用合适的工具和材料，避免二次故障的发生。

第五步：测试修复效果5.1 启动发动机，观察是否还存在之前的故障症状。

5.2 加速行驶，测试发动机的动力是否恢复正常。

5.3 检查仪表盘上的警告灯是否熄灭，各个系统是否正常工作。

第六步：进行保养和预防措施6.1 定期更换机油、机滤、空滤、油滤、火花塞等易损件，确保车辆正常运作。

6.2 做好车辆保养记录，掌握车辆保养周期，及时维修和更换有问题的部件。

6.3 注意日常驾驶和停车的习惯，减少对车辆的损耗和故障的发生。

总结：汽车故障排查需要一定的经验和技巧，但掌握了正确的排查步骤，大部分故障都可以得到解决。

首先，了解车辆问题的具体表现，有助于确定故障部位。

一: 汽车故障诊断的四项基本原则:（一）先简后繁、先易后难的原则（二）、先思后行、先熟后生的原则（三）、先上后下、先外后里的原则（四）、先备后用、代码优先的原则二:汽车故障诊断的基本方法:1、询问用户：故障产生的时间、现象、当时的情况，发生故障时的原因以及是否经过检修、拆卸等。

2、初步确定出故障范围及部位。

3、调出故障码，并查出故障的内容。

4、按故障码显示的故障范围，进行检修，尤其注意接头是否松动、脱落，导线联接是否正确。

5、检修完毕，应验证故障是否确已排除。

6、如调不出故障码，或者调出后查不出故障内容，则根据故障现象，大致判断出故障范围，采用逐个检查元件工作性能的方法加以排除。

二、常见故障的诊断1、发动机不能启动或启动困难（1）起动机不转动或转动缓慢a）检查蓄电池电压。

b）检查蓄电池极柱、导线联接等是否松动。

c）检查启动系，包括点火开关、启动开关、空档启动开关及起动机情况，各部线路是否连接松动。

（2）起动机转动正常，但发动机不能启动a）调出故障码。

b）检查燃油泵工作情况。

c）检查怠速系统是否工作正常（若怠速系统工作不正常，踏下加速踏板时发动机能启动）。

d）检查点火系统，包括高压火花、点火正时情况、火花塞等。

e）检查进气系统有无漏气。

f）检查空气流量计或空气压力传感器是否工作不良。

g）检查喷油器、低温启动喷油器是否工作正常。

h）检查EFI系统电路，包括ECU连接器有关端子。

i）检查机械部分有无故障。

2、发动机怠速不良1）调出故障码，分析故障原因。

2）检查进气系统有无漏气情况。

3）检查曲轴箱通风管的PCV阀的工作情况（怠速时，PCV阀应该关闭）。

4）检查节气门上的怠速调整螺钉是否调整正确，若调整螺钉调整不正确，会导致怠速时混合气过稀，导致发动机怠速不稳。

5）检查点火正时情况。

6）检查喷油器喷射情况。

7）检查EFI系统电路及元件工作情况。

8）检查机械系统的状况。

3、怠速过高1）检查节气门是否发卡而不能关闭。

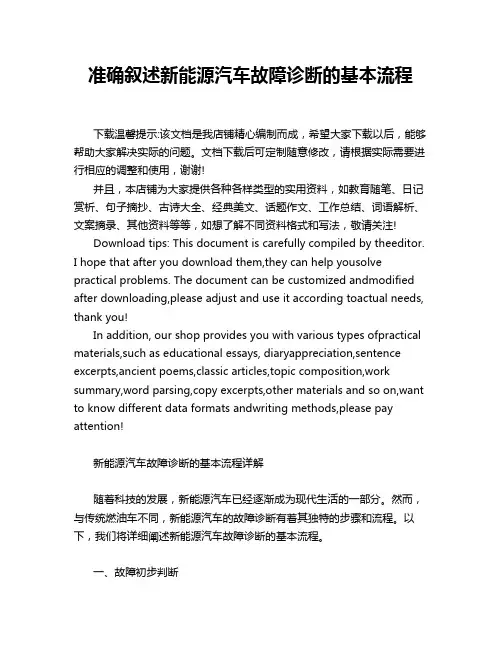

准确叙述新能源汽车故障诊断的基本流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!新能源汽车故障诊断的基本流程详解随着科技的发展，新能源汽车已经逐渐成为现代生活的一部分。

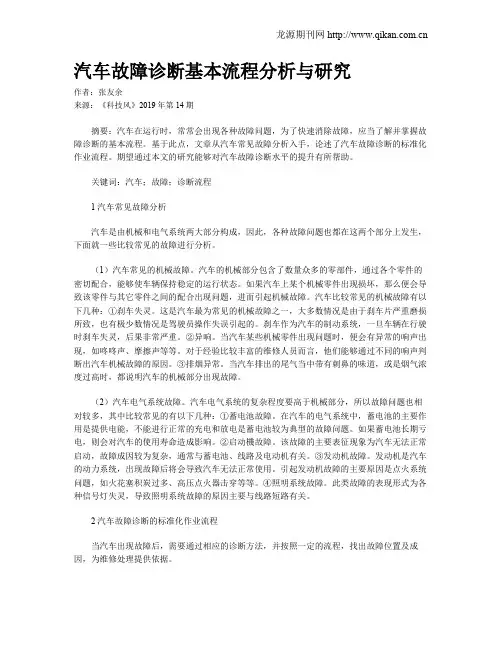

汽车故障诊断基本流程分析与研究作者：张友余来源：《科技风》2019年第14期摘要：汽车在运行时，常常会出现各种故障问题，为了快速消除故障，应当了解并掌握故障诊断的基本流程。

基于此点，文章从汽车常见故障分析入手，论述了汽车故障诊断的标准化作业流程。

期望通过本文的研究能够对汽车故障诊断水平的提升有所帮助。

关键词：汽车；故障；诊断流程1 汽车常见故障分析汽车是由机械和电气系统两大部分构成，因此，各种故障问题也都在这两个部分上发生，下面就一些比较常见的故障进行分析。

（1）汽车常见的机械故障。

汽车的机械部分包含了数量众多的零部件，通过各个零件的密切配合，能够使车辆保持稳定的运行状态。

如果汽车上某个机械零件出现损坏，那么便会导致该零件与其它零件之间的配合出现问题，进而引起机械故障。

汽车比较常见的机械故障有以下几种：①刹车失灵。

这是汽车最为常见的机械故障之一，大多数情况是由于刹车片严重磨损所致，也有极少数情况是驾驶员操作失误引起的。

刹车作为汽车的制动系统，一旦车辆在行驶时刹车失灵，后果非常严重。

②异响。

当汽车某些机械零件出现问题时，便会有异常的响声出现，如咚咚声、摩擦声等等。

对于经验比较丰富的维修人员而言，他们能够通过不同的响声判断出汽车机械故障的原因。

③排烟异常。

当汽车排出的尾气当中带有刺鼻的味道，或是烟气浓度过高时，都说明汽车的机械部分出现故障。

（2）汽车电气系统故障。

汽车电气系统的复杂程度要高于机械部分，所以故障问题也相对较多，其中比较常见的有以下几种：①蓄电池故障。

在汽车的电气系统中，蓄电池的主要作用是提供电能，不能进行正常的充电和放电是蓄电池较为典型的故障问题。

如果蓄电池长期亏电，则会对汽车的使用寿命造成影响。

②启动機故障。

该故障的主要表征现象为汽车无法正常启动，故障成因较为复杂，通常与蓄电池、线路及电动机有关。

③发动机故障。

发动机是汽车的动力系统，出现故障后将会导致汽车无法正常使用。

引起发动机故障的主要原因是点火系统问题，如火花塞积炭过多、高压点火器击穿等等。

汽车故障诊断的一般程序对于电控发动机电控系统的故障诊断，应按下述程序进行：1、询问用户，故障产生的时间、现象、当时的情况，发生故障时的原因以及是否经过检修、拆卸等。

2、初步确定出故障范围及部位。

3、调出故障码，并查出故障的内容。

4、按故障码显示的故障范围，进行检修，尤其注意接头是否松动、脱落，导线联接是否正确。

5、检修完毕，应验证故障是否确已排除。

6、如调不出故障码，或者调出后查不出故障内容，则根据故障现象，大致判断出故障范围，采用逐个检查元件工作性能的方法加以排除。

二、常见故障的诊断1、发动机不能启动或启动困难（1）起动机不转动或转动缓慢1）检查蓄电池电压。

2）检查蓄电池极柱、导线联接等是否松动。

3）检查启动系，包括点火开关、启动开关、空档启动开关及起动机情况，各部线路是否连接松动。

（2）起动机转动正常，但发动机不能启动1）调出故障码。

2）检查燃油泵工作情况。

3）检查怠速系统是否工作正常（若怠速系统工作不正常，踏下加速踏板时发动机能启动）。

4）检查点火系统，包括高压火花、点火正时情况、火花塞等。

5）检查进气系统有无漏气处。

6）检查空气流量计或空气压力传感器是否工作不良。

7）检查喷油器、低温启动喷油器是否工作正常。

8）检查EFI系统电路，包括ECU连接器有关端子。

9）检查机械部分有无故障。

2、发动机怠速不良1）调出故障码，分析故障原因。

2）检查进气系统有无漏气情况。

3）检查曲轴箱通风管的PCV阀的工作情况（怠速时，PCV阀应该关闭）。

4）检查节气门上的怠速调整螺钉是否调整正确，若调整螺钉调整不正确，会导致怠速时混合气过稀，导致发动机怠速不稳。

5）检查点火正时情况。

6）检查喷油器喷射情况。

7）检查EFI系统电路及元件工作情况。

8）检查机械系统的状况。

3、怠速过高1）检查节气门是否发卡而不能关闭。

2）检查冷启动喷油器是否在继续喷油。

3）检查节气门位置传感器是否输出电压不正确。

4）检查燃油喷射压力是否过高。

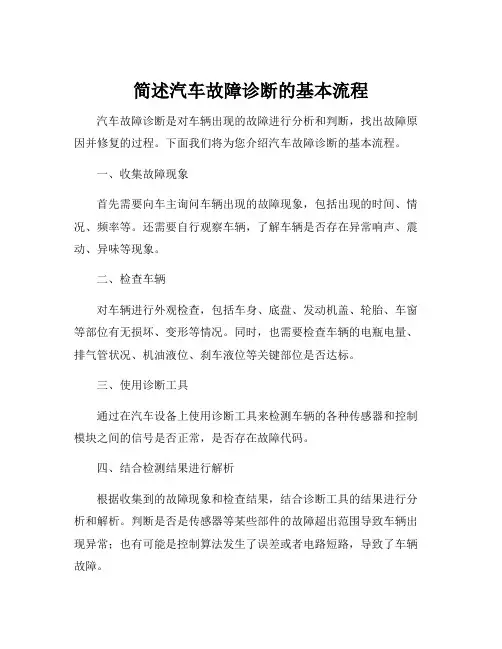

简述汽车故障诊断的基本流程汽车故障诊断是对车辆出现的故障进行分析和判断，找出故障原因并修复的过程。

下面我们将为您介绍汽车故障诊断的基本流程。

一、收集故障现象
首先需要向车主询问车辆出现的故障现象，包括出现的时间、情况、频率等。

还需要自行观察车辆，了解车辆是否存在异常响声、震动、异味等现象。

二、检查车辆
对车辆进行外观检查，包括车身、底盘、发动机盖、轮胎、车窗等部位有无损坏、变形等情况。

同时，也需要检查车辆的电瓶电量、排气管状况、机油液位、刹车液位等关键部位是否达标。

三、使用诊断工具
通过在汽车设备上使用诊断工具来检测车辆的各种传感器和控制模块之间的信号是否正常，是否存在故障代码。

四、结合检测结果进行解析
根据收集到的故障现象和检查结果，结合诊断工具的结果进行分析和解析。

判断是否是传感器等某些部件的故障超出范围导致车辆出现异常；也有可能是控制算法发生了误差或者电路短路，导致了车辆故障。

五、修复故障
根据分析判断结果，修复故障。

在修复过程中，需要及时进行实验和测试，确保修复后车辆各项指标达到正常数据，还要对整个故障过程进行记录，作为将来引用的重要资料。

综上所述，汽车故障诊断的基本流程分为收集故障现象、检查车辆、使用诊断工具、解析故障、修复故障五个步骤。

只有掌握了以上步骤并熟练应用，才能够准确诊断故障，保证车辆的安全和稳定性。

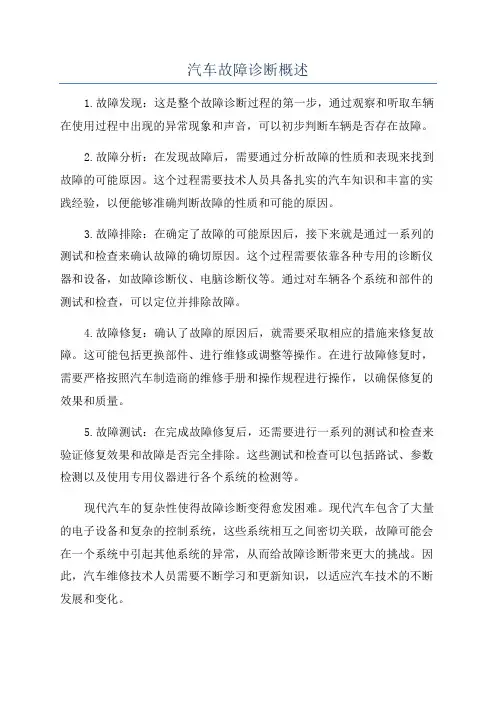

汽车故障诊断概述1.故障发现：这是整个故障诊断过程的第一步，通过观察和听取车辆在使用过程中出现的异常现象和声音，可以初步判断车辆是否存在故障。

2.故障分析：在发现故障后，需要通过分析故障的性质和表现来找到故障的可能原因。

这个过程需要技术人员具备扎实的汽车知识和丰富的实践经验，以便能够准确判断故障的性质和可能的原因。

3.故障排除：在确定了故障的可能原因后，接下来就是通过一系列的测试和检查来确认故障的确切原因。

这个过程需要依靠各种专用的诊断仪器和设备，如故障诊断仪、电脑诊断仪等。

通过对车辆各个系统和部件的测试和检查，可以定位并排除故障。

4.故障修复：确认了故障的原因后，就需要采取相应的措施来修复故障。

这可能包括更换部件、进行维修或调整等操作。

在进行故障修复时，需要严格按照汽车制造商的维修手册和操作规程进行操作，以确保修复的效果和质量。

5.故障测试：在完成故障修复后，还需要进行一系列的测试和检查来验证修复效果和故障是否完全排除。

这些测试和检查可以包括路试、参数检测以及使用专用仪器进行各个系统的检测等。

现代汽车的复杂性使得故障诊断变得愈发困难。

现代汽车包含了大量的电子设备和复杂的控制系统，这些系统相互之间密切关联，故障可能会在一个系统中引起其他系统的异常，从而给故障诊断带来更大的挑战。

因此，汽车维修技术人员需要不断学习和更新知识，以适应汽车技术的不断发展和变化。

值得注意的是，汽车故障诊断并非一蹴而就，而是一个不断试错和修正的过程。

有时，一个故障可能有多个原因，而且故障的表现也可能随着车辆的使用时间和条件的变化而发生变化。

因此，在进行故障诊断时，需要耐心、细致和严谨，以确保找到准确的故障原因和解决办法。

总之，汽车故障诊断是一项复杂而重要的技术活动，它对于提高汽车维修效率和质量具有重要意义。

通过合理的故障分析和排除方法，可以提高故障诊断的准确性和效率，从而帮助车主快速解决汽车故障，保障驾驶安全和行车舒适。

同时，汽车技术人员也需要不断学习和更新知识，以适应日新月异的汽车技术发展，提高自身的维修技能和水平。

汽车故障诊断技巧汽车故障诊断技巧导言在现代社会中，汽车已成为人们日常生活中不可或缺的一部分。

然而，随着汽车的普及和技术的进步，汽车故障也成为了不可避免的问题。

当我们的爱车发生故障时，正确的诊断和维修是解决问题的关键。

本文将介绍一些汽车故障诊断的基本技巧，以帮助车主更好地理解和解决车辆故障。

一、基本检查步骤1. 车辆外观检查：我们需要仔细检查车辆的外观，包括车身、车灯、挡风玻璃等部件是否存在明显的损坏或磨损。

这些问题可能会引起一些潜在的故障。

2. 判断故障类型：当出现故障时，我们需要根据车辆的性能变化和故障表现来判断故障的类型。

发动机无法启动、异响、失去动力等情况可能会出现在不同的故障类型中。

3. 确定故障区域：在判断了故障类型后，我们需要进一步确定故障区域，例如发动机、制动系统、排气系统等。

这有助于我们更有针对性地进行后续的检查和修复工作。

4. 检查车况：在进行具体故障部件的检查之前，我们需要检查车辆的一些基本情况，如油量、冷却液、电瓶电压等。

这些常见的问题可能会导致一些故障。

二、常见故障与诊断方法1. 发动机无法启动常见原因：- 电瓶电量不足：可以通过检查电瓶电压和终端连接情况来判断，若电瓶电压低于正常范围，需要及时充电或更换电瓶。

- 点火系统故障：可能是由于火花塞、点火线圈等部件损坏或连接不良引起的。

需要逐一检查这些部件，如发现问题及时更换。

- 燃油供应问题：可能是由于油泵、喷油嘴等部件故障导致的。

可以通过检查燃油压力、燃油喷射情况等来判断是否存在问题，需要及时修复或更换。

2. 发动机异响常见原因：- 发动机缺乏润滑：可能是由于机油不足或机油质量差引起的。

检查机油液位和质量，及时添加或更换机油。

- 曲轴轴承磨损：可以通过仔细听取发动机异响的声音和位置，检查曲轴轴承是否磨损，需及时修复或更换。

3. 制动失灵常见原因：- 刹车油不足：可以通过检查刹车油液位来判断，需要及时添加足够的刹车油。

- 刹车盘或刹车片磨损：可以通过观察刹车盘和刹车片的磨损情况来判断，需要及时更换。

一、实训背景随着汽车工业的快速发展，汽车故障诊断与排除技术已成为汽车维修领域的重要技能。

为了提高我国汽车维修人员的专业素质，我们开展了故障诊断及排除实训课程。

本次实训旨在使学生掌握汽车故障诊断的基本方法、常用工具的使用以及故障排除的技巧。

二、实训内容1. 故障诊断基本方法（1）观察法：通过对汽车外观、仪表盘、发动机舱等进行观察，初步判断故障原因。

（2）询问法：询问车主故障现象、发生时间、行驶里程等，以便缩小故障范围。

（3）检查法：利用万用表、示波器等工具对电路进行检测，找出故障点。

（4）排除法：根据故障现象，逐一排除可能的原因，直至找到故障点。

2. 常用工具的使用（1）万用表：用于测量电压、电流、电阻等参数。

（2）示波器：用于观察电路波形，判断电路是否存在问题。

（3）诊断仪：用于读取汽车电控系统故障码，分析故障原因。

（4）解码器：用于读取汽车电控系统参数，分析故障原因。

3. 故障排除技巧（1）先易后难：在排除故障时，先从简单故障入手，逐步深入。

（2）逐个排查：针对复杂故障，逐一排查，避免遗漏。

（3）理论与实践相结合：在排除故障过程中，结合理论知识，提高解决实际问题的能力。

三、实训过程1. 观察法实训在实训过程中，我们首先对汽车外观、仪表盘、发动机舱等进行观察，初步判断故障原因。

例如，若发现汽车发动机舱内有异响，可初步判断为发动机部件松动或磨损。

2. 询问法实训在询问车主时，我们详细了解了故障现象、发生时间、行驶里程等信息，以便缩小故障范围。

例如，若车主反映汽车在行驶过程中出现动力不足，询问后得知故障发生在最近一次长途行驶后。

3. 检查法实训利用万用表、示波器等工具对电路进行检测，找出故障点。

例如，若怀疑汽车点火线圈故障，可使用万用表测量点火线圈两端电压，判断是否存在故障。

4. 排除法实训根据故障现象，逐一排除可能的原因，直至找到故障点。

例如，若汽车发动机无法启动，可依次检查蓄电池、点火线圈、点火模块等部件，找出故障原因。

汽车故障诊断学习计划引言汽车故障诊断是汽车维修工作中，一项至关重要的技能。

随着汽车电子化程度的不断提高，汽车故障诊断工作也越发复杂，需要维修技师具备更高的专业技能和知识。

因此，建立一套系统的汽车故障诊断学习计划对于汽车维修技师来说是非常必要的。

本文将介绍一套完整的汽车故障诊断学习计划。

学习目标1. 掌握汽车基本结构和工作原理2. 熟悉汽车常见故障及诊断方法3. 熟练运用汽车故障诊断工具4. 提高汽车故障诊断技能和水平学习内容一、汽车基本结构和工作原理1. 汽车发动机结构和工作原理2. 汽车传动系统结构和工作原理3. 汽车悬挂系统结构和工作原理4. 汽车制动系统结构和工作原理5. 汽车电气系统结构和工作原理以上内容是汽车基本的工作原理和结构，掌握了这些知识，才能更好的进行汽车故障诊断工作。

二、汽车常见故障及诊断方法1. 发动机故障诊断2. 传动系统故障诊断3. 悬挂系统故障诊断4. 制动系统故障诊断5. 电气系统故障诊断以上内容主要介绍汽车常见故障的诊断方法，包括故障现象分析、故障原因分析和故障排除方法。

三、汽车故障诊断工具的使用1. 汽车故障诊断仪的使用方法2. OBD诊断工具的使用方法3. 车载诊断仪的使用方法以上内容介绍了常用的汽车故障诊断工具的使用方法，包括仪器的功能、操作方法和使用注意事项。

四、汽车故障诊断技能和水平的提高1. 定期参加汽车故障诊断现场实操2. 参加汽车故障诊断相关培训课程3. 学习并实践汽车故障案例分析4. 加强理论知识学习，与实际维修结合以上内容是为了提高汽车故障诊断技能和水平而采取的一些措施。

学习方法1. 在日常工作中，多与资深技师交流学习，观摩专业维修技术。

2. 利用网络资源，定期查阅汽车故障诊断案例和相关知识。

3. 参加相关培训课程，不断提升自己的专业技能。

4. 善于总结工作中的经验，及时总结成功案例和失败案例，不断积累和提高自己的汽车故障诊断能力。

总结汽车故障诊断是汽车维修工作中非常重要的一环，是维修技师必备的重要技能。
