钢塑复合管一般规 格表

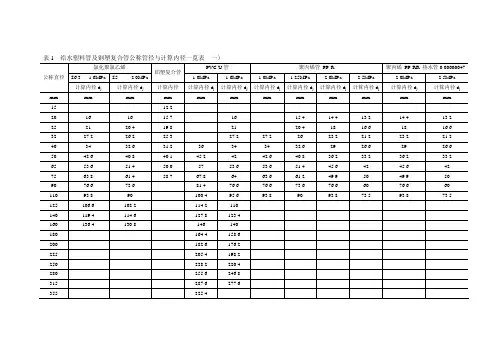

表1 给水塑料管及钢塑复合管公称管径与计算内径一览表（一）氯化聚氯乙烯PVC-U 管 聚丙烯管 PP-R 聚丙烯 PP-RR 热水管0.00000047S6.3 1.6MPa S5 2.0MPa铝塑复合管 1.0MPa1.6MPa1.0MPa1.25MPa2.0MPa2.5MPa2.0MPa 2.5MPa 公称直径 计算内径d j计算内径d j计算内径 计算内径d j 计算内径d j 计算内径d j 计算内径d j 计算内径d j 计算内径d j计算内径d j计算内径d jmm mm mm mm mm mm mm mm mm mm mm mm 15 12.2 20 16 16 15.7 16 15.4 14.4 13.2 14.4 13.2 25 21 20.4 19.8 21 20.4 18 16.6 18 16.6 32 27.2 26.2 25.3 27.2 27.2 26 23.2 21.2 23.2 21.2 40 34 32.6 31.2 36 34 34 32.6 29 26.6 29 26.6 50 42.6 40.8 40.1 45.2 42 42.6 40.8 36.2 33.2 36.2 33.2 65 53.6 51.4 50.0 57 53.6 53.6 51.4 45.6 42 45.6 42 75 63.8 61.4 58.7 67.8 64 63.6 61.2 49.9 50 49.9 50 90 76.6 73.6 81.4 76.6 76.6 73.6 76.6 60 76.6 60 110 93.8 90 100.4 95.6 93.8 90 93.8 73.5 93.8 73.5 125 106.6 102.2 114.2 110 140 119.4 114.6 127.8 123.4 160 136.4 130.8 146 140 180 164.4 158.6 200 182.6 176.2 225 205.4 198.2 250 228.2 220.4 280 255.6 246.8 315 287.6 277.6 355325.4400 369.4 450 415.8 500 461.8 560 517.2 630 581.8表2 给水塑料管公称管径与计算内径一览表（二）高密度聚乙烯(HDPE)0.25MPa 0.4MPa 0.6MPa 1.0MPa 交联聚乙烯(PEX)管径计算内径d j计算内径d j计算内径d j计算内径d j计算内径d j mm mm mm mm mm mm 15 1220 16 16.0 25 21 20.4 20.4 32 28 26.2 26.0 40 36 35.2 32.6 32.6 50 46 44 40.8 40.8 65 59 58.2 55.4 51.4 51.4 75 71 69.2 66 61.490 85.6 83 79.2 73.6110 104.6 101.6 96.8 90125 118.8 115.4 110.2 102.2140 133 129.2 123.4 114.6160 152 147.8 141 130.8180 171.2 166.2 158.6 147.2200 190.2 184.6 176.2 163.8225 214 207.8 198.2 184250 237.6 230.8 220.4 204.6315 299.6 290.8 277.6 257.8表3 给水铜管及钢塑复合管公称管径与计算内径一览表（二）管材铜管铜管(热水)0.0000047 钢塑复合管(涂塑) 钢塑复合管(衬塑) 公称管径DN 计算内径d j计算内径d j计算内径d j计算内径d jmm mm mm mm mm15 13.6 13.6 14.8 12.820 20.2 20.2 20.3 18.325 26.2 26.2 26 2432 32.6 32.6 34.8 32.840 39.6 39.6 40 3850 51.6 51.6 52 5065 64.0 64.0 67 6564.3 64.380 73.1 73.1 79.5 76.582.0 82.0100 105 105 105 102125 128 128 131 128130 130150 153 153 155 151200 209 209211 211表4 薄壁不锈钢管公称管径与计算内径一览表（二）薄壁不锈钢管薄壁不锈钢管(热水)0.00000047 管径DN 计算内径d j计算内径d jmm mm mm10.40 10.40109.80 9.8014.28 14.281512.80 12.8020.22 20.222018.90 18.9026.58 26.582523.80 23.8031.60 31.603233.00 33.0040.30 40.304038.00 38.0046.20 46.205059.00 59.0073.10 73.106564.60 64.6084.90 84.908073.10 73.10104.00 104.00 10099.00 99.00125 129.00 129.00150 153.00 153.00156.00 156.00表5 普通钢管及铸铁管公称管径与计算内径一览表（二）水煤气钢管中等管径与大管径铸铁给水管水力计算表公称管径计算管径公称管径计算管径内径计算内径d jmm mm mm mm mm mm8 8 125 125 50 4910 11.5 150 147 75 7415 14.75 200 198 100 9920 20.25 250 252 125 12425 26 300 305 150 14932 34.75 350 357 200 19940 40 400 406 250 24950 52 450 458 300 30070 67 500 509 350 35080 79.5 600 610 400 400100 105 700 700 450 450 125 130 800 800 500 500 150 155 900 900 600 6001000 1000 700 7001200 1200 800 800。

钢塑复合管管件标准钢塑复合管管件标准钢塑复合管是一种新型材料，由钢、PE等材料经过特殊工艺复合而成，具有耐腐蚀、耐高压、重量轻等优点，被广泛应用于城市供水、燃气、暖通等领域。

而钢塑复合管的管件是其构成的重要部分，安全性和质量直接影响管道系统的工作寿命和安全系数。

因此，钢塑复合管管件的标准非常重要。

一、国际标准1. ASTM F2880该标准是美国材料测试协会（ASTM）制定的标准，规定了钢塑复合管和配件的尺寸、质量和性能要求。

这是一个综合性的标准，包括管件的材料、制造工艺、试验方法、标记等内容，是国际上较为通用的标准。

2. ISO 2531该标准是国际标准化组织（ISO）制定的标准，主要适用于钢铁水管及其配件，但也适用于钢塑复合管件等。

该标准规定了钢塑复合管的尺寸、材料、试验、标记等内容，是国际上较为权威的标准之一。

二、国内标准1. GB/T 19472该标准是国家标准，适用于钢塑复合管及其配件的工程设计、生产和使用。

标准规定了钢塑复合管和配件的材料、制造工艺、尺寸、试验等内容，是国内使用较为广泛的标准之一。

2. CJ/T 136该标准是燃气工程行业标准，适用于城市燃气管网建设。

标准规定了钢塑复合管及其配件的材料、试验、尺寸等内容，对燃气管道的质量保障有重要作用。

三、管件类型根据用途和形状，钢塑复合管的配件可以分为多种类型，常见的有弯头、三通、四通、变径管、法兰等。

对不同类型的管件，其尺寸和性能要求也各不相同，需要根据具体情况进行选择和应用。

四、使用注意事项1. 钢塑复合管和配件的选择应符合设计要求，严禁不合理拼接和混用。

2. 安装前应检查管件尺寸是否符合要求，以及是否有损坏等情况，确保管道系统的稳定性和安全性。

3. 确定好管件的连接方式和密封方式，防止漏水、渗漏等情况发生。

综上所述，钢塑复合管管件标准的选择和应用是保障管道系统工作稳定和安全的重要保证。

在实际应用中，应根据国际和国内标准的要求，选择合适的管件类型和品牌，严格控制管件的生产和质量，确保管道系统的正常运行。

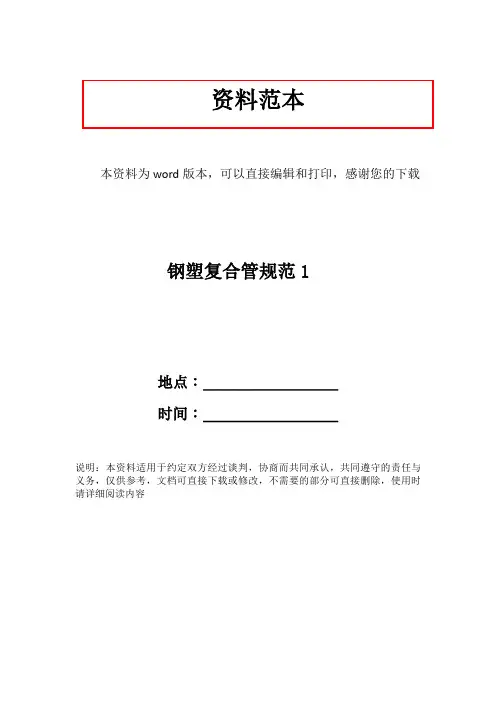

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载钢塑复合管规范1地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容CJ/T 123—2004前言本标准是对CJ/T 123-2000的修订，在修订中主要参考了ISO 4427《Polyethylene （PE） pipes for water supply-Specifications》及GB/T 13663《给水用聚乙烯（PE）管材》等国际标准和国家标准。

本标准自实施之日起代替CJ/T 123—2000《给水用钢骨架聚乙烯塑料复合管》，与CJ/T 123—2000 相比主要内容变化如下：——在“范围”中将“复合管输送介质温度不超过70℃”修订为“复合管长期使用时输送的介质温度不超过70 ℃，非长期使用时输送的介质温度不超过80 ℃”；——在“原料”中新增加了“条纹、炭黑的分散、颜料的分散”等规定，取消了原标准中“挥发分含量、耐气体组分”等规定；——将“5.1.1” 中“Dn350～Dn500增加了1.6MPa系列”,“Dn50～Dn80增加了4.0 MPa 系列”；——将“5.1.2”中“60℃＜t≤70℃折减系数0.76”修订为“0.7”，增加“70℃ ＜t≤80℃折减系数为0.6”；——将“5.2”中增加了“双承口管件连接和热熔对接”；——将“5.3”中增加了“双承口管件连接式复合管管端结构”及“热熔对接连接式复合管管端结构”；——增加了“6.3.4”“双承口管件连接式复合管管端的规格尺寸”；——将原标准：6.5”“弯曲度”取消；——将原标准“6.6”中“短期静液压强度试验”中“温度：20℃，时间：1h；公称压力×2”修订为“温度：20℃,时间:100h；压力:公称压力×1.5”；“温度:80℃,时间:165h；压力:公称压力×2×O.71”修订为“温度:80℃,时间:165h；压力:公称压力×1.5×0.6”（见6.5）；——将“8.3.2”中“每批数量不超过100t”修订为“每批数量不超过20Ot”,“生产期 15 d 尚不足100t，则以 15 d 的产量为一批”修订为“生产期30d 尚不足 200t，则以30 d 的产量为一批”；——将“9.4”中“复合管贮存期一般不超过二年”取消；——增加了附录 C 。

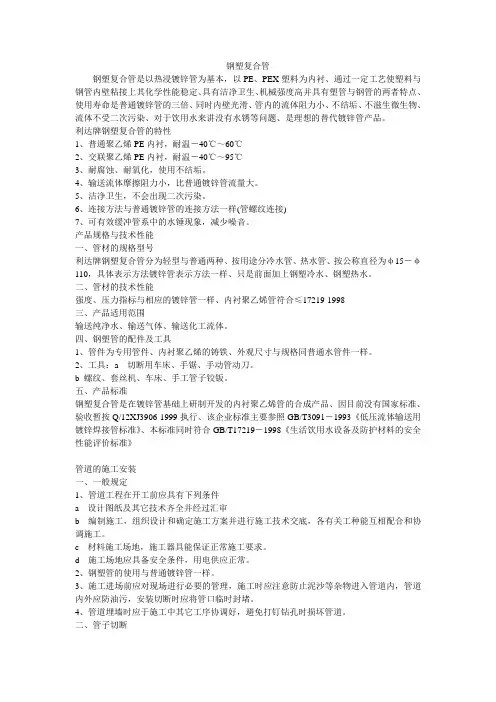

钢塑复合管钢塑复合管是以热浸镀锌管为基本，以PE、PEX塑料为内衬、通过一定工艺使塑料与钢管内壁粘接上其化学性能稳定、具有洁净卫生、机械强度高并具有塑管与钢管的两者特点、使用寿命是普通镀锌管的三倍、同时内壁光滑、管内的流体阻力小、不结垢、不滋生微生物、流体不受二次污染、对于饮用水来讲没有水锈等问题、是理想的替代镀锌管产品。

利达牌钢塑复合管的特性1、普通聚乙烯PE内衬，耐温－40℃～60℃2、交联聚乙烯PE内衬，耐温－40℃～95℃3、耐腐蚀、耐氧化，使用不结垢。

4、输送流体摩擦阻力小，比普通镀锌管流量大。

5、洁净卫生，不会出现二次污染。

6、连接方法与普通镀锌管的连接方法一样(管螺纹连接)7、可有效缓冲管系中的水锤现象，减少噪音。

产品规格与技术性能一、管材的规格型号利达牌钢塑复合管分为轻型与普通两种、按用途分冷水管、热水管、按公称直径为φ15－φ110，具体表示方法镀锌管表示方法一样、只是前面加上钢塑冷水、钢塑热水。

二、管材的技术性能强度、压力指标与相应的镀锌管一样、内衬聚乙烯管符合≤17219-1998三、产品适用范围输送纯净水、输送气体、输送化工流体。

四、钢塑管的配件及工具1、管件为专用管件、内衬聚乙烯的铸铁、外观尺寸与规格同普通水管件一样。

2、工具：a切断用车床、手锯、手动管动刀。

b 螺纹、套丝机、车床、手工管子铰钣。

五、产品标准钢塑复合管是在镀锌管基础上研制开发的内衬聚乙烯管的合成产品、因目前没有国家标准、验收暂按Q/12XJ3906-1999执行、该企业标准主要参照GB/T3091－1993《低压流体输送用镀锌焊接管标准》、本标准同时符合GB/T17219－1998《生活饮用水设备及防护材料的安全性能评价标准》管道的施工安装一、一般规定1、管道工程在开工前应具有下列条件a设计图纸及其它技术齐全并经过汇审b编制施工，组织设计和确定施工方案并进行施工技术交底，各有关工种能互相配合和协调施工。

G33 Q 镇江超高塑料制品有限公司Q/321182 1AG-003-2011钢塑复合管与管件2000-07-09发布 2000-08-1实施镇江超高塑料制品有限公司发布镇江超高塑料制品有限公司企业标准钢塑复合管与管件Q/321182 1AG-003-20111主题内容与适用范围本标准规定了碳素钢管内衬热塑性塑料的钢塑复合管与管件（以下简称复合管与管件）的产品分类、技术要求、试验方法、检验规则、标志、包装、贮存和运输的要求。

本标准适用于公称压力PN1.6MPa、公称通径DN25～300mm内衬聚丙烯、聚乙烯、超高分子量聚乙烯的复合管与管件，内衬其它热塑性塑料的复合管与管件可参照使用。

2引用标准GB 150 钢制压力容器GB 3092 低压流体输送用焊接钢管GB 4216.3 10和16巴灰铸铁螺纹管法兰尺寸GB 8163 输送流体用无逢钢管GB 8923 涂装前钢材表面锈蚀等级和除锈等级GB 9114.2 PN1.0MPa（10bar）和1.6MPa（16bar）凸面带颈螺纹钢制管法兰GB 9119.8 1.6MPa（16bar）凸面板式平焊钢制管法兰GB 12382.2 2.0MPa（20bar）凸面带颈螺纹球墨铸铁管法兰GB 12670 聚丙烯树脂GB/T 13663 给水用高密度聚乙烯管材HG/T 20539-92 聚丙烯管材Q/H 20-07-1997 UHMW-PE管材3产品分类3.1 品种复合管与管件的品种、代号见表1所示。

表13.2 规格与基本参数3.2.1直管的结构和基本尺寸见图1、表23.2.2 三通的结构和基本尺寸见图2、表33.2.3 四通的结构和基本尺寸见图3、表43.2.4 90°弯头的结构和基本尺寸见图4、表53.2.5 45°弯头的结构和基本尺寸见图5、表63.2.6 异径三通的结构和基本尺寸见图6、表73.2.7 同心异径管、偏心异径管的结构和基本尺寸见图7、图8、表8塑料密封面尺寸见表94. 技术要求4.1 材料要求4.1.1 钢管复合管与管件所用钢管性能应符合GB8163或GB3092中的有关要求。

钢塑复合管标准钢塑复合管是一种新型的管材，它将钢管和塑料管进行复合，兼具了钢管的强度和塑料管的耐腐蚀性能。

钢塑复合管的标准是保证其质量和安全的重要依据，下面我们就来详细了解一下钢塑复合管的标准。

首先，钢塑复合管的材料选择要符合相关标准要求，钢材应符合GB/T 700或GB/T 1591的要求，塑料应符合GB/T 10002.1的要求。

材料的选择直接关系到钢塑复合管的使用寿命和安全性能，因此必须严格按照标准进行选择和检验。

其次，钢塑复合管的生产工艺也需要符合相关标准要求，包括管壁厚度、焊接工艺、内外涂层等方面。

管壁厚度应符合GB/T 3091的要求，焊接工艺应符合GB/T 12459的要求，内外涂层应符合GB/T 15593的要求。

只有严格按照标准进行生产，才能保证钢塑复合管的质量。

此外，钢塑复合管的安装和使用也需要符合相关标准要求，包括安装方法、使用环境、防腐蚀措施等方面。

安装方法应符合GB 50205的要求，使用环境应符合GB 50014的要求，防腐蚀措施应符合GB/T 23257的要求。

只有严格按照标准进行安装和使用，才能保证钢塑复合管的正常运行。

总的来说，钢塑复合管的标准涉及到材料、生产工艺、安装和使用等方方面面，只有严格按照标准要求进行操作，才能保证钢塑复合管的质量和安全。

因此，生产厂家、施工单位和用户都必须严格遵守相关标准，共同维护钢塑复合管的质量和安全。

钢塑复合管作为一种新型管材，在市场上的应用越来越广泛，因此相关标准的制定和执行显得尤为重要。

只有通过严格的标准要求，才能保证钢塑复合管的质量和安全，为工程建设和生活供水保驾护航。

在未来，随着科技的不断发展和进步，相信钢塑复合管的标准也会不断完善和更新，以适应新的市场需求和技术要求。

希望各相关单位能够高度重视钢塑复合管的标准执行，共同推动行业的健康发展。

通过对钢塑复合管标准的认真执行，相信能够为人们的生活和工程建设提供更加可靠和安全的管道产品，为社会的发展和进步贡献自己的力量。
