(完整版)CD4型便携式多参数测定器

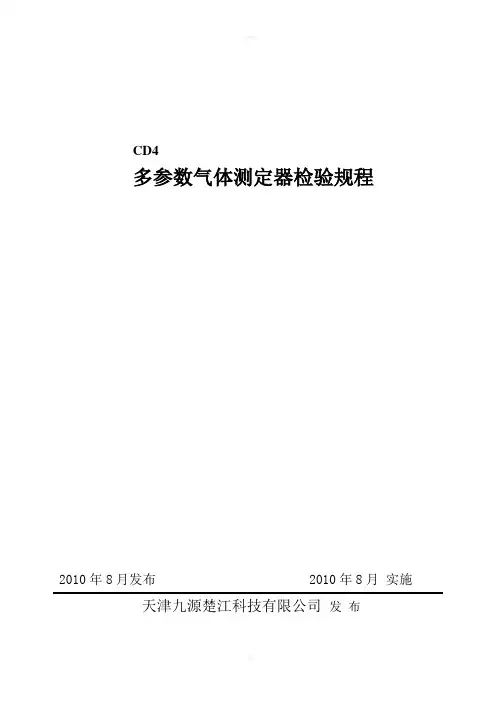

CD4多参数气体测定器检验规程2010年8月发布 2010年8月实施天津九源楚江科技有限公司发布目录一．概述二．技术要求三．检定条件四．检验项目和检验方法CD4多参数气体测定器检验规程本规程适用于CD4多参数气体测定器（以下简称仪器）新制造、使用中和后续的检验。

一．概述CD4多参数气体测定器用于煤矿井下、巷道等处连续监测环境中甲烷（瓦斯）、一氧化碳、氧气、硫化氢气体浓度。

当上述气体浓度超限或不足时，能自动发出声、光报警。

1．一氧化碳（CO）、氧气（O2）及硫化氢（H2S）气体测量原理：电化学传感器有两个或者三个电极浸泡在电解液中，当与传感器相匹配的目标气体进入传感器内部，电极就会在电解液的作用下，产生电荷固定移动，从而使其中的电子发生定向的转移，在两个电极之间产生微弱的信号。

通过电路将这个信号放大，滤波、检测，最后显示检测到的目标气体浓度。

并依据设定报警数值进行报警。

2．甲烷（CH4）气体测量采用催化燃烧原理：检测仪采用热催化型高性能传感器组成惠斯顿电桥，测量臂由载件催化元件（俗称黑元件）和纯载元件（俗称白元件）组成，辅助臂由金属膜电阻和电位器组成，稳压电路为电桥提供稳定的电压：在新鲜空气中桥路处于平衡状态，在被测气体中，甲烷在黑元件表面发生催化反映（无焰燃烧），使黑元件温度增高，电阻增大，桥路失去平衡，从而输出一个电位差，该电位差在一定范围内，其大小与甲烷的浓度成正比。

此信号进入微处理器经过内部A/D转换、数据处理、滤波之后由单片计算机进行数字信号处理，然后通过液晶显示器将被测甲烷的浓度显示出来，并给出声光报警。

二．技术要求2．1 外观及结构检查：2．1．1仪器的显示窗应透光良好，数码、符号均应清晰完好2．1．2仪器应结构合理，坚固耐用。

仪器外壳、接插件和零件应采用防腐措施，涂层，镀层应均匀，牢固，颜色一致；印刷电路板应至少涂覆两次三防（防腐、防酶、防潮）漆。

2．1．3仪器的表面、镀层或涂层不应有气泡、裂痕、明显剥落和斑点。

CD4多参数气体测定器使用说明书1、主要用途及适用范围CD4多参数气体测定器（以下简称测定器）为矿用本质安全兼隔爆型产品，适用于具有甲烷（CH4）、一氧化碳（CO）、氧气（O2）、硫化氢（H2S）混合气体的煤矿井下及其它工作场所，检测空气中气体浓度的大小，当甲烷（CH4）、一氧化碳（CO）、硫化氢（H2S）超过，氧气（O2）浓度低于设定的报警值时，可发出声光报警信号2、产品特点：CD4多参数气体测定器由甲烷（CH4）、一氧化碳（CO）、氧气（O2）、硫化氢（H2S）组成，该产品可以根据客户的需要通过功能设置选项任意选择组合成“两参数”“三参数”测定器1）具有电池电压自动检测、报警点设置、元件灵敏度调整等功能。

2）测定器采用8位微控制器作为控制单元，采用高精度检测元件，灵敏度高、响应速度快，具有元件受高浓气体冲击自动保护功能。

元件稳定可靠，使用寿命长。

3）使用12864液晶，实时显示四气浓度。

-1-4）具有电池电压欠压报警、欠压自动关机功能。

5）具有全按键或专用调试“锁”、避免非专业人员随意调试，影响检测精度。

6）使用大容量高性能长寿命的可充电电池。

整机工作时间长达10小时以上，且电池采用新型自动恢复保护器件，无记忆效应，可随时充电。

7）具有操作简单、体积小、精度高、携带方便等特点。

3、型号含义C D 4测量参数数量：4种第一特征代号：多参数产品类型代号：测定器、使用环境条件a) 环境温度为(-20～+40)℃；b) 环境大气压为（80～110）K Pa；c) 周围空气相对湿度不大于98％(25℃时)；d) 具有CH4、O2、CO、H2S混合物及煤尘爆炸性危险的煤矿井下；e) 在无破坏绝缘的气体或蒸汽的环境中。

5、矿用本质安全兼隔爆型防爆标志为：ExibdI。

二、工作原理1、测定器对一氧化碳（CO）、氧气（O2）、硫化氢（H2S）、三种气体测量采用电化学传感器元件进行采样（见图1），甲烷（CH4）气体测量采用催化燃烧原理。

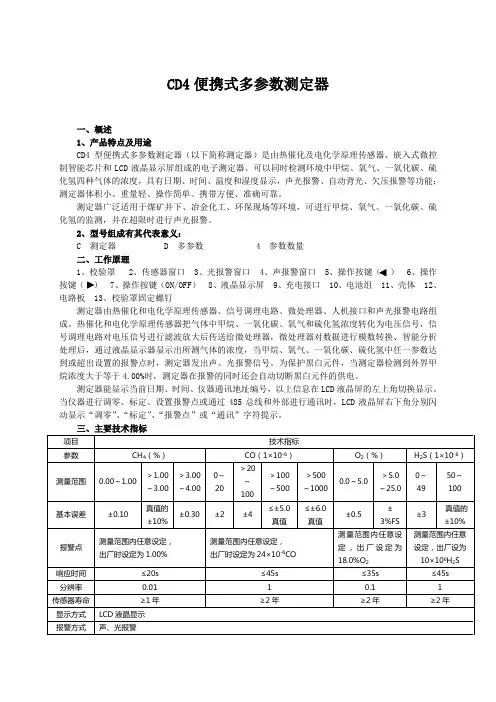

CD4便携式多参数测定器一、概述1、产品特点及用途CD4型便携式多参数测定器（以下简称测定器）是由热催化及电化学原理传感器、嵌入式微控制智能芯片和LCD 液晶显示屏组成的电子测定器。

可以同时检测环境中甲烷、氧气、一氧化碳、硫化氢四种气体的浓度，具有日期、时间、温度和湿度显示，声光报警、自动背光、欠压报警等功能；测定器体积小、重量轻、操作简单、携带方便、准确可靠。

测定器广泛适用于煤矿井下、冶金化工、环保现场等环境，可进行甲烷、氧气、一氧化碳、硫化氢的监测，并在超限时进行声光报警。

2、型号组成有其代表意义：C 测定器D 多参数 4 参数数量二、工作原理1、校验罩2、传感器窗口3、光报警窗口4、声报警窗口 5） 6、操作按键（ 7、操作按键（ON/OFF ） 8、液晶显示屏 9、充电接口 10、电池组 11、壳体 12、电路板 13、校验罩固定螺钉测定器由热催化和电化学原理传感器、信号调理电路、微处理器、人机接口和声光报警电路组成。

热催化和电化学原理传感器把气体中甲烷、一氧化碳、氧气和硫化氢浓度转化为电压信号，信号调理电路对电压信号进行滤波放大后传送给微处理器，微处理器对数据进行模数转换、智能分析处理后，通过液晶显示器显示出所测气体的浓度，当甲烷、氧气、一氧化碳、硫化氢中任一参数达到或超出设置的报警点时，测定器发出声、光报警信号。

为保护黑白元件，当测定器检测到外界甲烷浓度大于等于4.00%时，测定器在报警的同时还会自动切断黑白元件的供电。

测定器能显示当前日期、时间、仪器通讯地址编号，以上信息在LCD 液晶屏的左上角切换显示。

当仪器进行调零、标定、设置报警点或通过485总线和外部进行通讯时，LCD 液晶屏右下角分别闪动显示“调零”、“标定”、“报警点”或“通讯”字符提示。

四、使用、操作测定器下井使用之前，应先在地面上充足电。

1、操作：1）开机：在关机状态下按“ON/OFF”键2秒，测定器开机，进入检测状态。

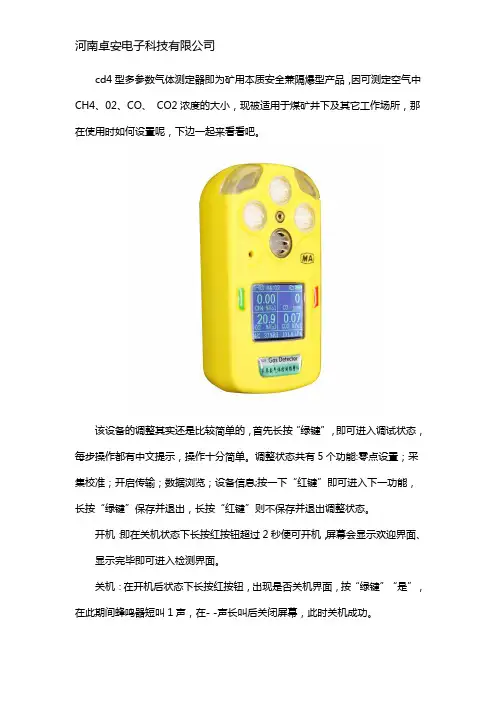

cd4型多参数气体测定器即为矿用本质安全兼隔爆型产品，因可测定空气中CH4、02、CO、CO2浓度的大小，现被适用于煤矿井下及其它工作场所，那在使用时如何设置呢，下边一起来看看吧。

该设备的调整其实还是比较简单的，首先长按“绿键”，即可进入调试状态，每步操作都有中文提示，操作十分简单。

调整状态共有5个功能:零点设置；采集校准；开启传输；数据浏览；设备信息;按一下“红键”即可进入下一功能，长按“绿键”保存并退出，长按“红键”则不保存并退出调整状态。

开机：即在关机状态下长按红按钮超过2秒便可开机，屏幕会显示欢迎界面、显示完毕即可进入检测界面。

关机：在开机后状态下长按红按钮，出现是否关机界面，按“绿键”“是”，在此期间蜂鸣器短叫1声，在- -声长叫后关闭屏幕，此时关机成功。

⏹零点设置操作在功能菜单界面下，进入“零点设置”功能菜单，短按“左键”选择气体类型菜单，对于单参数测定器直接进入调零界面，短按“右键”选中气体类型进入相应气体调零界面。

通入纯氮气或清洁空气，待零点值稳定后，长按“左键”保存零点值，长按“右键”不保存零点，返回到功能选择界面。

氧气出厂时已调零点,用户如需调零点时应先通高浓度氮气，待浓度值降低到5%VOL以下方可进入零点设置界面，否则测定器禁止调零点。

需要说明的是此零点值为传感器电压值非浓度值。

⏹校准操作校准注意事项：1．校准用标准气体必须采用由国家计量部门认定的生产单位出厂的标准气体；2．校准请使用仪器自带的校准罩，常规气体流量通常设置为200ml/min，H2S、NO2和NH3等腐蚀性气体流量设置为300ml/min，空放至少15秒使气体流速稳定，将校准罩放于测定器前端，并紧固校准罩螺丝；3．建议测定器的校准（标定）周期为3个月；4．标定时尽量使用短的气管，勿将测定器标定口对准排气系统上游方向；5．标定时不应长时间通高浓度气体。

⏹报警点设置操作在功能菜单界面下，短按“左键”选择“设备信息”功能菜单，然后短按“右键”进入选择气体类型界面，短按“左键”选择气体类型菜单，短按“右键”选择当前气体进入报警点设置界面。

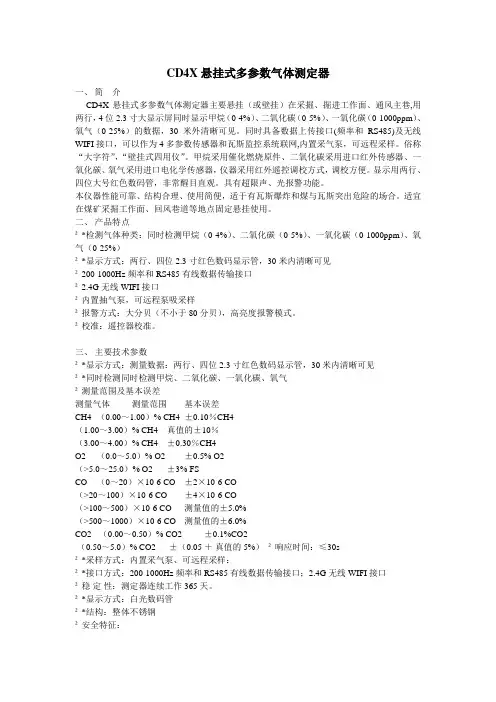

CD4X悬挂式多参数气体测定器一、简介CD4X悬挂式多参数气体测定器主要悬挂（或壁挂）在采掘、掘进工作面、通风主巷,用两行，4位2.3寸大显示屏同时显示甲烷（0-4%）、二氧化碳（0-5%）、一氧化碳（0-1000ppm）、氧气（0-25%）的数据，30米外清晰可见。

同时具备数据上传接口(频率和RS485)及无线WIFI接口，可以作为4多参数传感器和瓦斯监控系统联网,内置采气泵，可远程采样。

俗称“大字符”，“壁挂式四用仪”。

甲烷采用催化燃烧原件、二氧化碳采用进口红外传感器、一氧化碳、氧气采用进口电化学传感器，仪器采用红外遥控调校方式，调校方便。

显示用两行、四位大号红色数码管，非常醒目直观。

具有超限声、光报警功能。

本仪器性能可靠、结构合理、使用简便，适于有瓦斯爆炸和煤与瓦斯突出危险的场合。

适宜在煤矿采掘工作面、回风巷道等地点固定悬挂使用。

二、产品特点² *检测气体种类：同时检测甲烷（0-4%）、二氧化碳（0-5%）、一氧化碳（0-1000ppm）、氧气（0-25%）² *显示方式：两行、四位2.3寸红色数码显示管，30米内清晰可见² 200-1000Hz频率和RS485有线数据传输接口² 2.4G无线WIFI接口²内置抽气泵，可远程泵吸采样²报警方式：大分贝（不小于80分贝），高亮度报警模式。

²校准：遥控器校准。

三、主要技术参数² *显示方式：测量数据：两行、四位2.3寸红色数码显示管，30米内清晰可见² *同时检测同时检测甲烷、二氧化碳、一氧化碳、氧气²测量范围及基本误差测量气体测量范围基本误差CH4 （0.00～1.00）% CH4 ±0.10％CH4（1.00～3.00）% CH4 真值的±10％（3.00～4.00）% CH4 ±0.30％CH4O2 （0.0～5.0）% O2 ±0.5% O2（>5.0～25.0）% O2 ±3% FSCO （0～20）×10-6 CO ±2×10-6 CO（>20～100）×10-6 CO ±4×10-6 CO（>100～500）×10-6 CO 测量值的±5.0%（>500～1000）×10-6 CO 测量值的±6.0%CO2 （0.00～0.50）% CO2 ±0.1%CO2（0.50～5.0）% CO2 ±（0.05 ＋真值的5%）²响应时间：≤30s² *采样方式：内置采气泵、可远程采样：² *接口方式：200-1000Hz频率和RS485有线数据传输接口；2.4G无线WIFI接口²稳定性：测定器连续工作365天。

陕西省府谷县中汇富能矿业有限公司（0.6Mt/a）煤炭资源整合项目职业病防护设施验收热害、噪声、职业中毒防治系统验收意见：一、建设情况1、有毒有害气体防治矿井采用主要通风机和局部通风机机械通风稀释和排出井下生产过程中产生的有毒有害气体。

在回风斜井出口附近设置2台FBCDZNo26/2×160型防爆轴流式通风机（一用一备）为井下通风系统提供机械动力，总回风量4112m3/min。

在调度中心安装KJ76X型矿井安全监控系统，分站11个，安装各类传感器58台。

其中，瓦斯传感器18台，一氧化碳传感器20台，二氧化碳传感器2台，风速传感器2台，烟雾传感器2台，水位传感器2台，负压传感器1个，温度传感器10台，氧气传感器7台，粉尘传感器3台等。

有毒气体监测使用8台CD4型便携式多参数测定器（氧气、甲烷、一氧化碳、硫化氢），15台便携式甲烷检测报警仪。

多种气体检测器（DQJ-50型）配一氧化碳、硫化氢、氨气、二氧化硫、氮氧化物检定管。

日常监测地点包括：井下采、掘工作面，井下运输及地面生产系统等。

本项目对14201综采工作面采煤机司机、刮板机司机、顺槽皮带司机；10202主运顺槽综掘工作面掘进机司机、顺槽皮带机司机，14202辅运顺槽掘进机司机、顺槽皮带司机，井下运输大巷皮带司机，机修车间机修工，锅炉房司炉工等10个工作地点接触的一氧化碳、二氧化碳、二氧化硫、硫化氢、一氧化氮、二氧化氮、二氧化锰进行了检测，并对接触这些化学物质的工种进行了时间加权平均浓度进行了计算，结果表明，上述工种接触的一氧化碳、二氧化碳、二氧化硫、硫化氢、一氧化氮、二氧化氮、二氧化锰均符合职业接触限值。

机修车间检测臭氧1个工作地点、生活区锅炉房检测氢氧化钠1个工作地点，检测结果表明，均符合职业接触限值。

2、噪声、防振动防治（1）14201综采工作面转载机设有密闭罩，转载机下方设有橡胶垫减振基座。

驱动机电动机下方设有减振基座。

高噪声设备集中布置在皮带输送机顺槽内，乳化液泵、喷雾泵、排水泵等设备均安装于移变列车上，移变列车安装减震装置，一定程度上起到了减震降噪的作用。

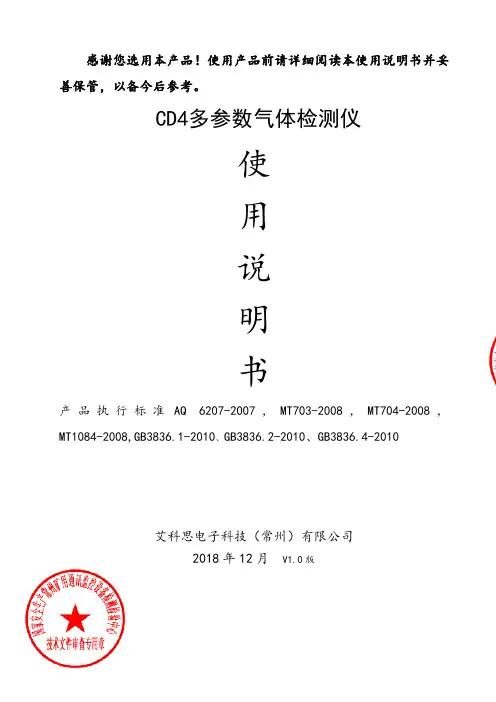

感谢您选用本产品！使用产品前请详细阅读本使用说明书并妥善保管，以备今后参考。

CD4多参数气体检测仪使用说明书产品执行标准AQ6207-2007，MT703-2008，MT704-2008，MT1084-2008,GB3836.1-2010、GB3836.2-2010、GB3836.4-2010艾科思电子科技（常州）有限公司2018年12月V1.0版警告：维修时不得随意改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号！产品只能与说明书规定的产品联接使用!严禁井下充电。

严禁使用说明书中规定以外的电池！1概述1.1用途及适用范围CD4多参数气体检测仪适用于煤矿井下作业环境中甲烷、一氧化碳、氧气、及硫化氢气体浓度的测量及报警。

具有日期、时间、声光报警等功能。

测定器具有操作简单、携带方便、准确可靠等优点。

1.2型号及含义C D44个参数多参数（甲烷、一氧化碳、氧气、硫化氢）测定器1.3防爆类型及防爆标志防爆型式：矿用本安兼隔爆型防爆标志：Ex d ibⅠMb1.4使用环境条件a)环境温度：0℃～40℃，此时应按GB3836.1-2010中5.1.1条附加标志“X”，或在铭牌中标注温度范围；b)相对湿度：不大于98%；c)大气压力：80kPa～116kPa；d)风速：≤8m/s；e)环境噪声不超过70dB(A)的场合；f)煤矿井下有瓦斯，煤尘等爆炸危险的环境；g）无破坏金属和绝缘材料的腐蚀性气体的地方。

2工作原理与结构特征2.1整机工作原理）气体测量采用催化燃烧原理，对于一氧化碳（CO）、氧气（O2）及硫化氢（H2S）气仪器对于甲烷（CH4体采用电化学原理。

2.1.1甲烷测量原理催化瓦斯探头测量臂由载体催化元件（俗称黑元件）和纯载元件（俗称白元件）组成，辅助臂由金属膜电阻和电位器组成，稳压电路为电桥提供稳定的电压。

在新鲜空气中桥路处于平衡状态，在被测气体中，黑元件在催化作用下发生燃烧，使内部温度升高，电阻增大，桥路失去平衡，从而输出一定的电压，其大小与甲烷浓度存在这一定的关系，由单片机通过A/D采集后按照响应的计算公式可以计算出对应的甲烷浓度值。

多参数气体测定器CD4多参数气体测定器CD4是一种可同时连续检测多种气体浓度气体测定器，测定器采用先进的32位微控制器作为控制单元，高精度传感器作为检测元件，灵敏度高，响应速度快，屏幕采用宽温范围的1.7寸TFT真彩液晶，显示清晰可靠。

当环境中检测到待测气体的浓度达到或超过预置报警值时，探测器立即发出声光及震动报警，以提醒我们及时采取安全措施，保障生命、财产的安全。

多参数气体测定器CD4经国家指定的法定权威机构审查及检验。

执行标准编号：Q/ZCM016－2008《CD4多参数气体测定器》∮主要用途及使用范围·主要用途：主要用于一氧化碳、硫化氢、氧气、甲烷气体检测和超限报警。

·适用范围：适用于煤矿井下或地下管道、隧道等地下工程双向气体的检测。

·适用人员：适用于专业技术人员、操作人员、领导等所有作业人员。

·产品名称及型号a) 产品名称：CD4多参数气体测定器。

b) 产品型号：CD4。

·适用环境条件a) 温度：－20℃～50℃。

b) 相对湿度：≤95％RH(无结露)。

·安全特性a) 防爆型式：矿用本质安全型。

b) 防爆标志：ExibⅠ。

∮技术特性及主要功能·采用先进的32位微控制器作为控制单元。

·单键操作，简单可靠。

·实时电池电压显示功能。

·提供实时剩余电压显示。

·电池欠压提示及自动关机，有效延长电池寿命。

·可更换的模块化传感器。

·标定浓度植可调，方便用户标定。

·可燃气体传感器高浓度保护功能。

·声、光、振动三重报警，吸引注意力。

·集成数据记录功能和报警记录功能。

·流线形的外观设计，高防水防尘设计（IP65），ABS防化设计，美观大方，手感极强。

·可设置调整报警点。

·提供实时时钟显示。

·自动校准功能，减小测量误差。

CD4多参数气体测定器一、简介主要用于保护人员生命安全，检测暴露在极端环境中甲烷、氧气、一氧化碳和硫化氢数据，甲烷部分采用催化燃烧传感器（俗称黑白件），氧气、一氧化碳和硫化氢部分采用进口电化学传感器，反应灵敏，准确可靠。

仪器采用坚固的工程塑料外壳和良好的保护设计，能使用在诸如具有瓦斯粉尘的爆炸性环境中。

仪器小巧轻便。

超高亮度大屏幕LCD液晶屏在黑暗的井下依然清晰可见，可读出气体浓度、时间、电量等数据。

当甲烷、一氧化碳和硫化氢浓度超限或者缺氧时，能自动发出声、光报警提醒用户。

本仪器性能可靠、结构合理、使用简便，适于有瓦斯爆炸和煤与瓦斯突出危险的场合。

适宜在矿山救护、煤矿采掘工作面、回风巷道等使用。

仪器防爆形式：矿用本安安全兼隔爆型，仪器防爆标志为ExdibI Mb。

在具有甲烷爆炸性危险的煤矿井下：a）温度：0℃～40℃；b）相对湿度：≤98％；c）大气压力：80kPa～116kPa；d）风速：≤8m／s；e)贮存温度为-40℃～+60℃；f)在具有爆炸性气体混合物的危险场所二、产品特点★ 同时测量甲烷、氧气、一氧化碳和硫化氢的瞬时值★ 传感器头朝外，避免煤尘积累造成传感器失效★超高亮度LCD液晶显示★ 内含高智能单片计算机★ 智能型传感器故障报警★ 声、光、等多种报警方式★ 高防护等级以保证适用于恶劣环境★ 充电连续工作时间大于10小时★ 具有传感器自动保护功能★ 具有时间显示与设定功能★ 具有电池电压指示功能★ 体积小、重量轻、易于携带★ 高亮度LED大屏幕适合煤矿黑暗条件★ 4个操作按键，符合煤矿使用特点★ 红色LED 灯闪烁、95dB 蜂鸣器★ 高强度ABS工程塑料，抗跌落1.8米★ 人体工学设计，手感更好★ 通过MA、防爆等认证，具有国际化的高端品质三、 主要技术参数四、标准配置✧ 主机（含传感器、锂电池）✧ 标气帽测试气体甲烷（CH 4） 氧气（O 2） 一氧化碳（CO ） 硫化氢（H 2S ） 测试范围CH 4 ：(0.00～4.00）%CH 4 O 2：（0～25.0）%O 2 CO ： (0～1000)×10-6 CO H 2S ：(0～100)×10-6H 2S基本误差 CH 4： 0.00～1.00%： ±0.10%CH 4 1.00～3.00%： ±10%真值 3.00～4.00%： ±0.30%CH 4O 2： 0.0～5.0%： ±0.5%O 25.0～25.0%： ±3%FSCO ： （0～20）×10-6CO ±2%（＞20～100）×10-6CO ±4%（＞100～500）×10-6CO 测量值的±5%（＞500～1000）×10-6CO 测量值的±6%H 2S ： （0～49）×10-6 H 2S ±3×10-6 H 2S>(50～100) ×10-6 H 2S 真值的±10%报警点设定范围 CH 4：（0.50～2.50）%CH 4 出厂报警点设定值为1.00%CH 4 O 2： 全量程可设置 出厂报警点设定值为18.0%O 2CO ： 全量程可设置 出厂报警点设定值为24×10-6COH 2S ： 全量程可设置 出厂报警点设定值为10×10-6 H 2S报警误差 CH 4：±0.05%CH 4 O 2：±0.3%O 2CO ： ±1×10-6 CO H 2S ：±3×10-6H 2S报警声级强度 > 75dB(A)(距蜂鸣器1米远处) 报警光能见度 > 20m （黑暗中）响应时间 CH 4：不大于20s O 2：不大于35sCO ：不大于45s H 2S ：不大于45s (流量200mL/min) 防护等级IP54 传感器使用寿命CH 4：>1年 O 2：>2年 CO ：>2年 H 2S ：>2年 仪器连续工作时间 ≥10h 外形尺寸125mm ×60mm ×34mm 重量350g电池规格仪器的本安电源：锰酸锂电池1节， 型号：PL183650 -2000mAh ， 最高开路电压Uo: 4.2V 最大输出电流Io:1.2A 额定工作电压Ue:3.7V 电池再串联两块保护板并用环氧树脂灌封构成本安电池组件。

CD4多参数气体测定器与氧气测定测定器使用补充说明使用注意1、每次下井前，在井上要进行归零设置：CD4与氧气测定器每次下井前，一定要在井上通风较好的地方（空气流通较好，气压稳定，如更衣室）对仪表进行归零的设置。

2、国家规定每7天就要对仪表进行标准一次，以保证产品读数的准确性：仪表长时间使用或是放置一段时间后，读数误差较大时，此时就要进行标校工作。

详细标准请见说明书。

CD4归零，标校，报警的操作：第一步：进入设置的界面：在开机后，长按向下的方向键约3秒钟，会听到“嘀”的一声，此时在屏幕的上方中间会出现“设置”两个字，并在下方伴有“CH4”的符号闪烁。

第二步：选择要归零或是标校的气体：继第一步后，按上下方向键，选择要归零或是标校的气体，此时（C0,H2S,O2,CH4）四个符号会按顺序闪烁，待所需校准的气体符号闪烁时，按下开机键，此时选中气体并进入归零，标校，报警的界面。

第三步：选择对气体的操作，归零，标校和报警：继第二步后，按上下方向键，此时在“设置”旁边会循环显示“归零，标校，报警”，待需要操作符号闪烁时，按下开关机键，此时完成操作，屏幕直接退出设置界面。

不断重复以上的步骤，就可以对不同的气体进行归零，标校，报警的操作（详细说明可见说明书）。

注：氧气的归零操作是恢复到20.9%，并不是0.氧气测定器的归零，标校，报警的操作：使用说明：每次下井前，在通风较好的地方（如更衣室）进行一次归零的操作。

第一步：进入设置界面：在用充电器给仪表充电后，此时激活设置功能，按下开关机键即可进入设置的菜单，此时由上而下，可显示归零，标校，报警，时间的设置。

第二步：使用“C”（取消）或上下键，即可对仪表进行操作，操作完毕后按“C”即可返回开机的界面。

注意事项：1、只有在充电后才能激活设置菜单（激活时只需要通一下电，然后断电即可，不用总充电），在不关机的情况下，此时可进行连续设置。

2、此时关机后，再重启，设置菜单将会被锁住，再次充电后才能被激活。

CD4型便携式多参数测定器安标申请中一、概括CD4型便携式多参数测定器（以下简称测定器）采纳电化学原理、载体催化原理、红外原理、嵌入式微控制器智能控制、液晶显示的电子仪器。

主要用于甲烷、氧气、一氧化碳、二氧化碳检测和报警用。

二、主要技术指标1、使用环境条件：——温度：（0~40）℃；——湿度：≤98%；——大气压力：（ 80~116 ） kPa ；——风速：（0～8）m/s。

2、丈量范围：（ 1）、甲烷： (0.00 ~ 4.00)%CH 4 。

（ 2）、氧气： (0.0~25.0)%O 2 。

（3）、一氧化碳：（0~1000 ）×10-6 CO。

（4）、二氧化碳：（）%CO2。

3、基本偏差（1）、甲烷：测量范围基本误差±＞真值的±10％＞±（2）、氧气：不大于丈量范围的±3.0%。

（3）、一氧化碳：（0~100 ）×10- 6 CO时，不大于±（ 1.5+2.0% ）真值>(100~500)× 10-6CO时，不大于±4.0%真值>(500~1000)× 10- 6CO时，不大于± 10.0%真值（4）、二氧化碳：（0.00~1.00 ） %CO2时，不大于± 0.05% CO2 >(1.00~5.00 ） %CO2时，不大于± 5%真值4、报警点：（1）、甲烷：在 0.50%~2.50%CH4范围内随意设定（出厂默认设在 1.00%CH4处）；（2）、氧气：在 18.0%~20.0%O2范围内随意设定（出厂默认设在18.0%O2处）；（3）、一氧化碳：在丈量范围内随意设定（出厂默认设在 24×10-6 CO处）；（4）、二氧化碳：在丈量范围内随意设定（出厂默认设在 1.00%CO 2处）。

5、报警偏差：（1）、甲烷：±0.05%CH 4。
