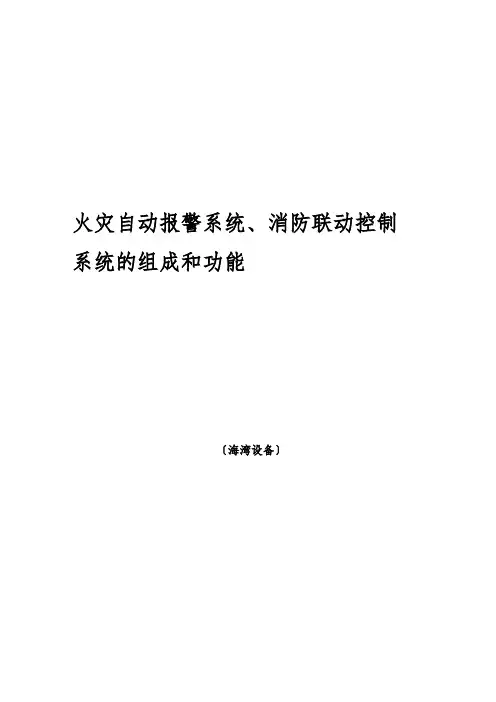

火灾自动报警系统、消防联动控制系统的组成和功能〔海湾设备〕系统组成外部设备包括：感烟探测器、温感探测器、手动报警按钮、消火栓报警按钮、监视模块、隔离器模块、动作控制模块、切换模块、广播模块、模块、分机、区域显示器、广播音箱和声光报警器。
主控室设备包括：火灾报警控制器、消防电源盘、多线制控制盘、总线制控制盘、主机、广播录放盘、功率放大器、SRT显示系统和打印机。
设备分项说明※烟感探测器：可自动完成对外界环境参数变化的补偿及火警、故障的判断，存储环境参数变化的特征曲线，极大提高了整个系统探测火灾的实时性、准确性；采用电子编码方式，现场编码简单、方便；采用指示灯闪烁的方式提示其正常工作状态，可在现场观察其运行状况。
※温感探测器：适用于发生火灾时有剧烈温升的场所，与感烟探测器配合使用更能可靠探测火灾，减少损失。
※手动报警按钮：当人工确认火灾发生后按下按钮，可向控制器发出火灾报警信号。
※消火栓报警按钮:当启用消火栓时，可直接按下按钮，此时按钮的红色指示灯，说明已向消防控制室发出了报警信息。
※监视模块：通过此模块，可将现场各种主动型设备如：水流指示器、压力开关等介入到消防控制系统的总线上，这些设备动作后，输出的动作开关信号可由GST-LD-8300型模块送入控制器，产生报警，并可通过控制器来联动其他相关设备动作。
※隔离器模块:当总线发生故障时，将发生故障的总线部分与整个系统隔离开来，以保证系统的其他部分能够正常工作，同时便于确定出发生故障的总线部位。
当故障部分的总线修复后，隔离器可自行恢复工作，将被隔离出去的部分重新纳入系统。
※动作控制模块:此模块用于现场各种一次动作并有动作信号输出的被动型设备如：排烟阀、送风阀、防火阀等接入到控制总线上。
本模块采用电子编码器进行编码，模块内有一对常开、常闭触点。
模块具有直流24V电压输出，用于与继电器触点接成有源输出，满足现场的不同需求。
另外模块还设有开关信号输入端，用来和现场设备的开关触点连接，以便对现场设备是否动作进行确认。
消防自动报警/联动系统操作说明第一部分：值班人员操作指南一、系统简介：探测部分：包括各种探测器。
整个系统管理部分：包括各型控制器。
联动控制：各种模块。
辅助部分：包括电源盘、火灾显示盘、CRT等。
探测器的作用：监视保护区，把火警信息传给控制器，包括感烟、感温、感光等多种类型。
控制器的作用：接收显示火警信息，手动自动控制联动设备。
模块的作用：接收控制器的控制灭火设备及辅助设备的指令，通过模块内的继电器使相应设备启动，同时可接收设备的动作信息。
电源盘的作用：输出直流24V电源，给模块、火灾显示盘等设备供电。
火灾显示盘的作用：在保护区内与控制器同步显示火警信息，有数字式、液晶式、图形式三种。
CRT的作用：有火警等信息时，用图形化显示具体位置，并可对联动设备进行操作。
二、开机及注意事项：1、开机顺序：（关机顺序与开机顺序相反）１）原则：先开备电开关，后开工作开关；先开电源盘（箱）开关，后开控制器开关；先开从机（包括火灾显示盘）开关，后开主机开关。
（柜式控制器开机前先打开后面的空气开关）控制器部分开机后，再打开消防电话主机、消防广播系统的卡座、功放、CRT等。
9000主机先开2机箱,再开1号机箱．关机则反之．２）说明：工作开关、备电开关位置：见具体设备及相应使用说明书，不明之处请与海湾公司技术服务部联系。
打开备电开关作用：平时给备电充电，交流掉电时备电自动投入使系统保持正常工作。
２、开机时注意事项：１）主电是否正常（交流电压显示不在187V-242ｖ之间、主电故障指示灯亮或设备报主电故障）；２）备电是否正常（备电故障指示灯亮或设备报备电故障）；３）电源盘（箱）电压输出是否正常（正常在２4－２7ｖ之间）；４）各个指示灯、数码管、液晶屏是否正常点亮，声音是否正常；５）是否显示总线故障，如显示表示总线短路，应立刻关机，待排除线路故障后再开机。
３、控制器开机时的正常显示过程：依次点亮指示灯、数码管，液晶屏，显示各种信息，并顺序发出各种声音（火警、故障、动作等声音），然后检测总线和通讯线上所连接的设备。
