电子电路基本元器件及其特性

电子元器件基本知识点总结一、电子元器件的基本分类电子元器件可以按照其功能和特点进行不同的分类。

一般来说，电子元器件主要分为被动元器件和主动元器件两类。

1. 被动元器件被动元器件是指不具有放大或控制功能的电子元器件，只能随着电路中电压和电流的变化而改变其自身特性。

被动元器件主要包括电阻、电容、电感、电子管、光电器件、磁性元器件等。

被动元器件在电路中主要用于调节电压、电流、频率等参数。

2. 主动元器件主动元器件是指具有放大或控制功能的电子元器件，能够对电路中的信号进行放大、调制或控制。

主动元器件主要包括晶体管、集成电路、光电器件、光电子器件、发光器件等。

主动元器件在电路中主要用于放大信号、控制电路、调制信号等功能。

二、常见电子元器件的特性和应用1. 电阻电阻是指在电路中对电流的阻碍作用，其单位是欧姆（Ω）。

电阻的主要作用是限制电路的电流，起到稳定电路、保护元器件的作用。

电阻的种类有固定电阻和可变电阻，常见的电阻有碳膜电阻、金属膜电阻、电位器等。

电阻在电子电路中广泛应用于电流限制、电压分压、信号调节等方面。

2. 电容电容是指具有存储电荷和存储能量的元器件，其单位是法拉（F）。

电容主要作用是存储电荷、稳压、滤波等。

电容的种类有电解电容、陶瓷电容、多层陶瓷电容等，常见的电容有贴片电容、铝电解电容、片式电容等。

电容在电子电路中广泛应用于信号耦合、滤波、稳压等方面。

3. 电感电感是指具有产生感应电动势和存储能量的元器件，其单位是亨利（H）。

电感主要作用是储能、滤波和谐振等。

电感的种类有铁芯电感、无铁芯电感、射频电感等，常见的电感有铁氧体电感、高频电感等。

电感在电子电路中广泛应用于滤波、谐振、储能等方面。

4. 晶体管晶体管是一种主动元器件，其主要作用是放大、开关和调制信号。

晶体管的种类有普通晶体管、场效应晶体管、双极型晶体管等，常见的晶体管有三极管、场效应晶体管等。

晶体管在电子电路中广泛应用于放大信号、开关控制等方面。

常用电子元器件原理及特点有哪些电子元器件是电子元件和电子器件的总称。

电子元件指在工厂生产加工时不改变分子成分的成品。

如电阻器、电容器、电感器。

因为它本身不产生电子，它对电压、电流无控制和变换作用，所以又称无源器件。

电子器件指在工厂生产加工时改变了分子结构的成品。

例如晶体管、电子管、集成电路。

因为它本身能产生电子，对电压、电流有控制、变换作用（放大、开关、整流、检波、振荡和调制等），所以又称有源器件。

一.常用电子元器件工作原理：电子元器件工作原理-电阻电阻在电路中用"R”加数字表示,如:R1表示编号为1的电阻.电阻在电路中的主要作用为:分流、限流、分压、偏置等.电子元器件工作原理-电容电容在电路中一般用"C"加数字表示(如C13表示编号为13的电容).电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件.电容的特性主要是隔直流通交流.电容的容量大小表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关.电子元器件工作原理-电感器电感线圈是由导线一圈一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。

在电子制作中虽然使用得不是很多，但它们在电路中同样重要。

电感器和电容器一样，也是一种储能元件，它能把电能转变为磁场能，并在磁场中储存能量。

电感器用符号L表示，它的基本单位是亨利（H），常用毫亨（mH）为单位。

电子元器件工作原理-晶体二极管晶体二极管在电路中常用“D”加数字表示,如:D5表示编号为5的二极管.作用:二极管的主要特性是单向导电性,也就是在正向电压的作用下,导通电阻很小;而在反向电压作用下导通电阻极大或无穷大.电子元器件工作原理-变压器变压器是由铁芯和绕在绝缘骨架上的铜线圈线构成的。

绝缘铜线绕在塑料骨架上，每个骨架需绕制输入和输出两组线圈。

线圈中间用绝缘纸隔离。

绕好后将许多铁芯薄片插在塑料骨架的中间。

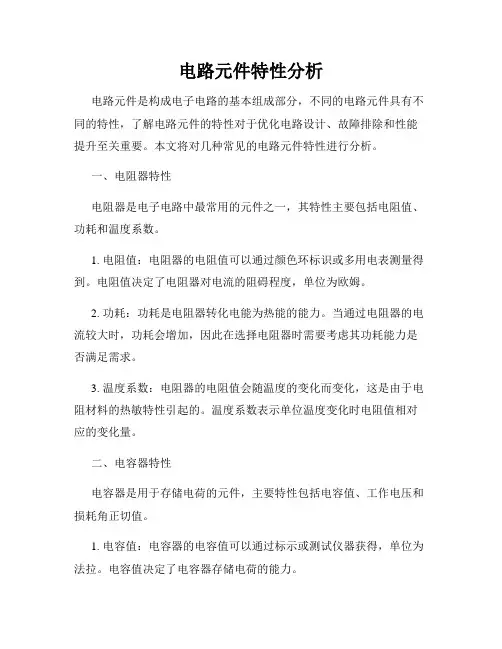

电路元件特性分析电路元件是构成电子电路的基本组成部分，不同的电路元件具有不同的特性，了解电路元件的特性对于优化电路设计、故障排除和性能提升至关重要。

本文将对几种常见的电路元件特性进行分析。

一、电阻器特性电阻器是电子电路中最常用的元件之一，其特性主要包括电阻值、功耗和温度系数。

1. 电阻值：电阻器的电阻值可以通过颜色环标识或多用电表测量得到。

电阻值决定了电阻器对电流的阻碍程度，单位为欧姆。

2. 功耗：功耗是电阻器转化电能为热能的能力。

当通过电阻器的电流较大时，功耗会增加，因此在选择电阻器时需要考虑其功耗能力是否满足需求。

3. 温度系数：电阻器的电阻值会随温度的变化而变化，这是由于电阻材料的热敏特性引起的。

温度系数表示单位温度变化时电阻值相对应的变化量。

二、电容器特性电容器是用于存储电荷的元件，主要特性包括电容值、工作电压和损耗角正切值。

1. 电容值：电容器的电容值可以通过标示或测试仪器获得，单位为法拉。

电容值决定了电容器存储电荷的能力。

2. 工作电压：电容器的工作电压是指电容器能够连续承受的最大电压。

超过工作电压会导致电容器损坏或电容值变化，因此在设计电路时需选择合适的工作电压。

3. 损耗角正切值：损耗角正切值是电容器对电流的阻抗与对电压的阻抗之比的正切值，表示电容器内部的损耗情况。

损耗角正切值越小，电容器的损耗越小，性能越好。

三、电感器特性电感器是一种储存电能的元件，其特性包括电感值、频率响应和耐用性。

1. 电感值：电感器的电感值可以通过标示或测量得到，单位为亨利。

电感值决定了电感器贮存电能的能力。

2. 频率响应：电感器对于不同频率的电流具有不同的阻碍作用，称为频率响应。

电感器的频率响应特性可以通过等效电感值随频率变化的曲线来表示。

3. 耐用性：电感器的使用寿命和耐久程度是评估其性能的重要指标。

耐用性好的电感器能够在长时间的工作中保持稳定性能。

四、二极管特性二极管是半导体元件，具有单向导电特性，主要特性包括正向电压降、反向电压抑制能力和截止频率。

电子电路中常见的元器件介绍第一部分：导言（约100字）电子电路是现代科技领域中重要的研究领域之一，它广泛应用于各个领域，如通信、计算机、医疗仪器等。

电子电路中有许多常见的元器件，它们是电路中不可缺少的组成部分。

本文将详细介绍一些电子电路中常见的元器件，包括电阻器、电容器、电感器、二极管和晶体管。

第二部分：电阻器（约200字）电阻器是一种常见的元器件，用于限制电流的流动。

它是由导电材料制成的，材料的电阻值决定了电阻器的阻值。

根据阻值的大小，电阻器可以分为固定电阻器和可变电阻器。

固定电阻器的阻值不可调节，而可变电阻器可以通过调节它的旋钮或滑动端来改变阻值。

在电子电路中，电阻器常常用于电流限制、电压分压和功率消耗等方面的应用。

步骤：1. 了解电阻器的基本原理和作用：电阻器是通过材料的电阻来限制电流的流动。

2. 分析固定电阻器和可变电阻器的特点和应用场景。

3. 给出固定电阻器的几个常见类型，如碳膜电阻、金属膜电阻和贴片电阻，介绍它们的特性和应用范围。

4. 解释可变电阻器的工作原理，并举例说明它们在电子电路中的应用，如音量控制、亮度调节等。

第三部分：电容器（约200字）电容器是另一种常用的元器件，它是一种可以储存电荷的设备。

电容器由两个导体之间的绝缘材料（电介质）隔开，当电压施加在导体上时，电荷会在导体之间积聚。

根据电容器的结构和材料，可以将它们分为固定电容器和可变电容器。

固定电容器的容值是固定的，而可变电容器可以通过机械手段或电场控制来改变容值。

步骤：1. 介绍电容器的基本原理和作用：电容器可以储存电荷并在电路中提供临时能量储备。

2. 分类讨论固定电容器和可变电容器的特点和适用场景。

3. 解释常见的固定电容器类型，如陶瓷电容器、铝电解电容器和塑料电容器，说明它们的特性和应用。

4. 讨论可变电容器的原理和使用方法，并列举几个典型的应用场景，如无线电调谐和振荡电路。

第四部分：电感器（约200字）电感器是另一类常用的元器件，它能够存储和释放磁能。

电子元器件的分类和特点有哪些电子元器件是电子电路中的基础元件，它们负责完成电子信号的传输、处理和控制等功能。

根据其工作原理和用途，电子元器件可以分为以下几类：1.电阻：电阻是用来限制电流流动的元件，它的特点是能够产生电压降。

根据制作材料和结构的不同，电阻可以分为固定电阻、可变电阻和电位器等。

2.电容：电容是一种能够储存电能的元件，它的特点是在两端产生电压。

根据电容器的构造和材料，可以分为固定电容、可变电容和电解电容等。

3.电感：电感是用来储存磁场能的元件，它的特点是在两端产生电压。

根据电感线圈的构造和材料，可以分为固定电感和可变电感等。

4.半导体器件：半导体器件是利用半导体材料的导电性进行工作的元件。

常见的半导体器件有二极管、三极管和晶闸管等。

5.集成电路：集成电路是将大量的小型电子元件集成在一块半导体芯片上的元件。

根据其功能和用途，集成电路可以分为数字集成电路、模拟集成电路和混合集成电路等。

6.开关器件：开关器件是用来控制电路通断的元件。

根据开关方式的不同，可以分为机械式开关、半导体开关和继电器等。

7.放大器：放大器是一种用来增大信号幅度的元件。

根据放大原理的不同，可以分为模拟放大器和数字放大器等。

8.传感器：传感器是一种用来检测和转换各种物理量（如温度、压力、光照等）的元件。

根据检测物理量的不同，传感器可以分为温度传感器、压力传感器、光敏传感器等。

9.电源：电源是提供电能的装置，用于为电子电路提供稳定的电压和电流。

根据电源的类型，可以分为直流电源、交流电源和开关电源等。

以上是电子元器件的一些基本分类和特点。

了解这些元器件的性质和功能，对于学习电子电路设计和分析具有重要的意义。

习题及方法：1.习题：电阻的单位是什么？解题方法：回忆电阻的单位，它是欧姆（Ω），表示电阻对电流流动的阻碍程度。

2.习题：电容的符号是什么？解题方法：电容的符号是C，表示电容器能够储存的电荷量与电压的比值。

3.习题：电感的大小与哪些因素有关？解题方法：电感的大小与线圈的匝数、线圈的面积、线圈的材料和线圈的结构有关。

电子元器件介绍范文电子元器件是电子装置中的基本构成部分，也是电子技术的重要支撑之一、它们能够在电路中实现不同的功能，如放大、控制、求和、计算和存储等。

本文将介绍几种常见的电子元器件：电阻、电容、电感、二极管、三极管和继电器。

首先，电阻是电子电路中最基本的元器件之一、它的主要功能是阻止电流的流动，通过限制电流的大小来控制电路中的能量转换。

电阻的单位是欧姆（Ω），常见的有固定电阻和可变电阻两种类型。

在电子电路中，电阻用来控制电流的大小，调节电路的幅度和频率。

其次，电容是一种能够存储电能的元器件。

它由两个导电板之间隔着一层绝缘材料组成。

当电源施加电压时，电容器会储存电荷。

电容的单位是法拉（F），常见的有固定电容和可变电容两种类型。

在电子电路中，电容器用来储存能量，平滑电压，滤波和分离不同频率的信号。

接下来，电感是一种能够产生感应电流的元器件。

它由通电导线组成的线圈构成。

当电流通过线圈时，会在其周围产生磁场。

当磁场发生变化时，将会产生感应电流。

电感的单位是亨利（H），常见的有固定电感和可变电感两种类型。

在电子电路中，电感器用来储存能量，滤波和传递信号。

此外，二极管是一种电子器件，具有单向导电性。

它由一个p型半导体和一个n型半导体组成。

当正向偏置时，二极管会导通电流；当反向偏置时，二极管会截止电流。

二极管的主要用途包括整流、稳压、保护和信号检测。

三极管是一种具有放大功能的电子器件。

它由三个半导体材料构成，分别为基极、发射极和集电极。

三极管可以根据输入信号的变化来控制输出信号。

它被广泛应用于放大、开关、振荡和门电路等领域。

最后，继电器是一种具有开关功能的电子器件。

它由线圈和一对开关触点组成。

当线圈加电时，产生的磁场将会使触点闭合或断开，从而实现对电路的开关控制。

继电器主要用于电路的分流、分配和保护。

综上所述，电子元器件是电子技术中不可或缺的组成部分。

它们在电子电路中扮演着不同的角色，用于控制和转换电能。

通过合理选择和使用电子元器件，可以实现对电路的精确控制和功能扩展。

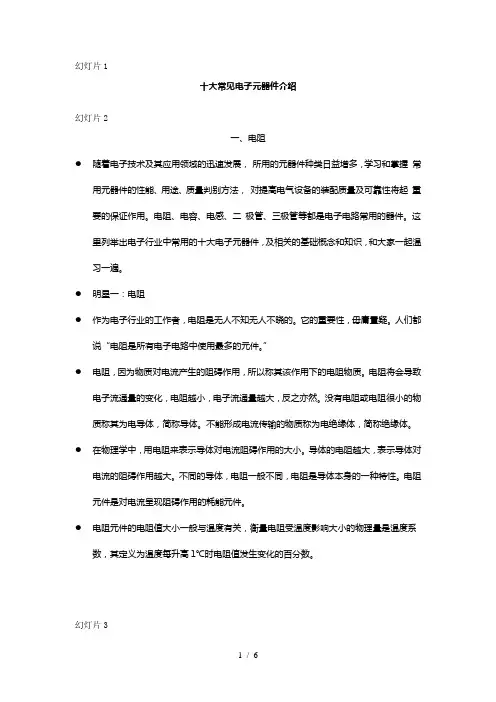

幻灯片1十大常见电子元器件介绍幻灯片2一、电阻●随着电子技术及其应用领域的迅速发展，所用的元器件种类日益增多，学习和掌握常用元器件的性能、用途、质量判别方法，对提高电气设备的装配质量及可靠性将起重要的保证作用。

电阻、电容、电感、二极管、三极管等都是电子电路常用的器件。

这里列举出电子行业中常用的十大电子元器件，及相关的基础概念和知识，和大家一起温习一遍。

●明星一：电阻●作为电子行业的工作者，电阻是无人不知无人不晓的。

它的重要性，毋庸置疑。

人们都说“电阻是所有电子电路中使用最多的元件。

”●电阻，因为物质对电流产生的阻碍作用，所以称其该作用下的电阻物质。

电阻将会导致电子流通量的变化，电阻越小，电子流通量越大，反之亦然。

没有电阻或电阻很小的物质称其为电导体，简称导体。

不能形成电流传输的物质称为电绝缘体，简称绝缘体。

●在物理学中，用电阻来表示导体对电流阻碍作用的大小。

导体的电阻越大，表示导体对电流的阻碍作用越大。

不同的导体，电阻一般不同，电阻是导体本身的一种特性。

电阻元件是对电流呈现阻碍作用的耗能元件。

●电阻元件的电阻值大小一般与温度有关，衡量电阻受温度影响大小的物理量是温度系数，其定义为温度每升高1℃时电阻值发生变化的百分数。

幻灯片3二、电容●电容指的是在给定电位差下的电荷储藏量；记为C,国际单位是法拉（F）。

一般来说，电荷在电场中会受力而移动，当导体之间有了介质，则阻碍了电荷移动而使得电荷累积在导体上；造成电荷的累积储存，最常见的例子就是两片平行金属板。

也是电容器的俗称。

●1、电容在电路中一般用“C”加数字表示。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c （f表示交流信号的频率，C表示电容容量）电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。
