3、半导体工艺原理-离子注入

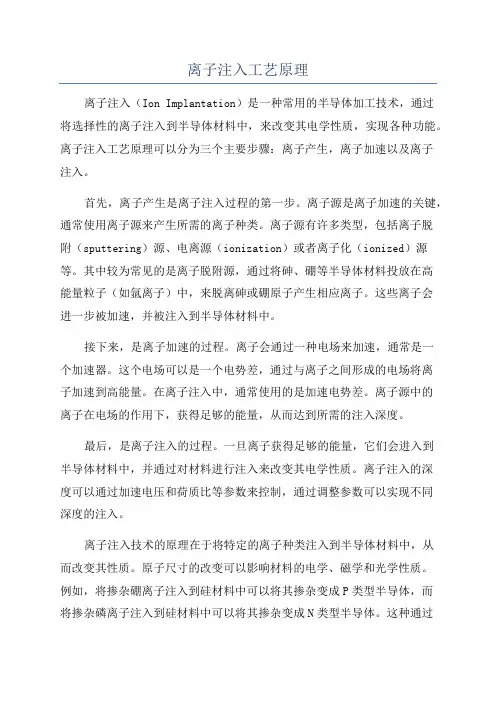

离子注入工艺原理离子注入（Ion Implantation）是一种常用的半导体加工技术，通过将选择性的离子注入到半导体材料中，来改变其电学性质，实现各种功能。

离子注入工艺原理可以分为三个主要步骤：离子产生，离子加速以及离子注入。

首先，离子产生是离子注入过程的第一步。

离子源是离子加速的关键，通常使用离子源来产生所需的离子种类。

离子源有许多类型，包括离子脱附（sputtering）源、电离源（ionization）或者离子化（ionized）源等。

其中较为常见的是离子脱附源，通过将砷、硼等半导体材料投放在高能量粒子（如氩离子）中，来脱离砷或硼原子产生相应离子。

这些离子会进一步被加速，并被注入到半导体材料中。

接下来，是离子加速的过程。

离子会通过一种电场来加速，通常是一个加速器。

这个电场可以是一个电势差，通过与离子之间形成的电场将离子加速到高能量。

在离子注入中，通常使用的是加速电势差。

离子源中的离子在电场的作用下，获得足够的能量，从而达到所需的注入深度。

最后，是离子注入的过程。

一旦离子获得足够的能量，它们会进入到半导体材料中，并通过对材料进行注入来改变其电学性质。

离子注入的深度可以通过加速电压和荷质比等参数来控制，通过调整参数可以实现不同深度的注入。

离子注入技术的原理在于将特定的离子种类注入到半导体材料中，从而改变其性质。

原子尺寸的改变可以影响材料的电学、磁学和光学性质。

例如，将掺杂硼离子注入到硅材料中可以将其掺杂变成P类型半导体，而将掺杂磷离子注入到硅材料中可以将其掺杂变成N类型半导体。

这种通过离子注入调整材料性质的能力，使得离子注入成为了半导体工业中不可或缺的一部分。

离子注入工艺有许多应用，包括集成电路制造和半导体器件制造。

通过离子注入，可以改变材料的导电性、控制晶体中的通道形成、增加或改变半导体材料中的杂质等。

这对于集成电路芯片和其他电子元件的设计和制造至关重要，使其具有所需的电学性质和性能。

总之，离子注入工艺通过离子源的产生、离子加速和离子注入等步骤，将特定的离子注入到半导体材料中，从而改变其性质。

半导体制造工艺离子注入下的特点和优缺点概述离子注入是半导体制造过程中常用的一种工艺，其基本原理是将离子以特定的能量和浓度注入到半导体晶片表层，以改变材料的导电性或其他性质。

本文将探讨半导体制造工艺离子注入下的特点和优缺点。

特点离子注入是一种高精度的工艺，能够精确地控制注入深度和剂量，从而调节半导体材料的导电性或其他性质。

其特点主要包括以下几个方面：高进度性离子注入过程可以充分利用诸如惰性气体和离子阱等技术，保证高纯度和准确度的离子束，从而实现高精度的注入过程。

利用这种方法可以制备出高质量的半导体材料，提高制造的成功率。

高灵活性离子注入工艺具有很强的灵活性，可以应用于各种半导体材料和制造工艺。

例如，通过改变注入剂、注入能量和浓度，可以调节半导体材料的导电性、光学性质和晶体结构等性能，从而扩展半导体材料的应用范围。

高生产效率离子注入工艺与传统的光刻、蒸发等工艺相比，具有更高的生产效率。

运用基于离子束的系统，可以在几个小时内注入完整个晶片表面，其生产效率是传统工艺的几十倍。

低污染性离子注入工艺排放的废气和废水等污染物较少，因此对环境污染较小。

同时，由于它是一个干工艺，因此也不会产生一些需要消耗大量的化学品和精密仪器的急需。

优缺点离子注入工艺虽然具有一定的特点和优点，但同时也存在一些不足之处。

优点1.该工艺可以大大降低电子元件中缺陷的数量，因为它可以更精确地注入所需的阻抗材料。

2.离子注入技术可以在按照如果更有创新性和精雕细琢地制造半导体设备和电子设备，能够加快成本效益的提高。

3.该工艺可以提高半导体的可靠性和稳定性，使电子元件精度更高，导致更小的误差和更强的稳定性。

缺点1.离子注入工艺的过程复杂，需要大量的设备和材料，劳动力成本也很高，因此成本也很高。

2.由于注册过程涉及精确的器件结构，所以还需要很高的制造技术水平，否则可能出现制造问题，导致获得不优质的产品。

3.温度也必须表现出较高的精度，否则难以控制受影响的组件表面及器件的结构。

离子注入技术在半导体加工中的应用随着科技的快速发展，人们对半导体加工技术的需求越来越高。

而作为半导体加工中的一种关键技术，离子注入技术在半导体加工中的应用也越来越广泛。

本文旨在介绍离子注入技术在半导体加工中的应用，从基本原理、设备和应用实例等方面进行讲解。

一、基本原理离子注入技术是一种将高能量离子注入到物质中的技术。

基本原理是，利用带电的离子束对半导体材料进行加工处理。

离子束会产生较大的电子和电洞密度，从而改变半导体晶格中的原子结构，实现对物质特性的控制。

离子注入技术可以改变半导体的电学、光学和磁学性质，进而实现材料的性能优化。

离子注入技术中使用的离子种类多种多样，如重离子、轻离子、氢离子等。

离子注入技术的选择会受到许多因素的影响，包括材料的特点、工艺要求和设备条件等。

离子注入技术的优点是材料处理非常均匀，且具有较强的可控性和可重复性。

二、设备离子注入技术需要特定的设备来完成。

设备主要由离子源、加速器、准直器和注入室组成。

离子源是产生离子束的能源，加速器是用来将离子加速到高能的设备。

准直器是用来调整离子束的方向和形状，使它能够在注入室内精确地照射样品表面。

注入室是离子注入技术中最关键的组成部分之一。

它必须采用紫外线、热电子发射或电子轰击等方式来电离气体，以产生离子束。

这些离子束经过准直器之后，会被注入到待处理的半导体材料表面中。

设备制造的精度和控制技术的发展，让离子注入技术在半导体生产中成为了不可缺少的一环。

三、应用实例离子注入技术在半导体加工中有非常广泛的应用。

其中最常见的应用是在芯片制造过程中使用，通过注入不同材料的离子，可以调整半导体材料的电学特性，使其更加适合具体的芯片功能。

例如，常用的PN结调节器件，就是利用离子注入技术实现的。

PN结调节器件具有开关功能，可将电压从正向变为反向。

此外，利用离子注入技术还可以改变材料的光学性质，例如调节太阳能电池板的吸光度和光通量损失等。

此外，在集成电路制造过程中，离子注入也是非常关键的一步。

半导体离子注入工艺09电科A柯鹏程 0915221019离子注入法掺杂和扩散法掺杂对比来说，它的加工温度低、容易制作浅结、均匀的大面积注入杂质、易于自动化等优点。

当前，离子注入法已成为超大规模集成电路制造中不可缺少的掺杂工艺。

离子注入是一种将带点的且具有能量的粒子注入衬底硅的过程。

注入能量介于1eV到1MeV之间，注入深度平均可达10nm~10um。

相对扩散工艺，粒子注入的主要好处在于能更准确地控制杂质参杂、可重复性和较低的工艺温度。

1.离子注入原理:离子是原子或分子经过离子化后形成的，即等离子体，它带有一定量的电荷。

可通过电场对离子进行加速，利用磁场使其运动方向改变，这样就可以控制离子以一定的能量进入wafer内部达到掺杂的目的。

离子注入到wafer中后，会与硅原子碰撞而损失能量，能量耗尽离子就会停在wafer中某位置。

离子通过与硅原子的碰撞将能量传递给硅原子，使得硅原子成为新的入射粒子，新入射离子又会与其它硅原子碰撞，形成连锁反应。

杂质在wafer中移动会产生一条晶格受损路径，损伤情况取决于杂质离子的轻重，这使硅原子离开格点位置，形成点缺陷，甚至导致衬底由晶体结构变为非晶体结构。

2.离子射程离子射程就是注入时，离子进入wafer内部后，从表面到停止所经过的路程。

入射离子能量越高，射程就会越长。

投影射程是离子注入wafer内部的深度，它取决于离子的质量、能量，wafer的质量以及离子入射方向与晶向之间的关系。

有的离子射程远，有的射程近，而有的离子还会发生横向移动，综合所有的离子运动，就产生了投影偏差。

3.离子注入剂量注入剂量是单位面积wafer表面注入的离子数，可通过下面的公式计算得出 Q=It/enA ，式中，Q是剂量；I是束流，单位是安培；t是注入时间，单位是秒；e是电子电荷，1.6×10-19C；n是电荷数量；A是注入面积，单位是。

4.离子注入工艺（1）沟道效应入射离子与wafer之间有不同的相互作用方式，若离子能量够高，则多数被注入到wafer内部；反之，则大部分离子被反射而远离wafer。

半导体制造工艺之离子注入原理引言离子注入是半导体制造工艺中的一种重要方法，广泛应用于半导体器件的加工和制造过程中。

离子注入工艺通过将高能离子注入到半导体晶体中，改变材料的物理和化学性质，实现半导体器件的特定功能和性能。

本文将详细介绍离子注入的原理以及其在半导体制造中的应用。

离子注入原理离子注入是利用离子束对半导体材料进行信息改变的过程，其原理基于以下几个关键步骤：1.离子源生成：离子注入过程首先需要一个稳定的离子源。

常见的离子源包括离子源装置和离子源材料。

离子源装置通过电离气体产生离子束，而离子源材料通常是一种固体材料，通过加热或溶解的方式释放离子。

2.离子加速：生成的离子束经过电场加速，增加其能量和速度。

加速电场的大小决定了离子注入的能量和深度。

3.汇聚和对准：离子束通过极板或磁场对准系统，确保离子束准确地注入到半导体材料的目标区域。

4.离子注入：离子束与半导体材料进行相互作用，离子穿过材料表面，在材料内部形成注入层。

离子注入的能量和剂量可以控制和调节，影响着半导体的特性和性能。

5.后续处理：注入完成后，需要进行一系列的后续处理步骤，如退火、清洗等，以恢复和优化器件的电学性能。

离子注入的应用离子注入在半导体制造中有着广泛的应用，主要体现在以下几个方面：1.掺杂：离子注入可在半导体材料中引入杂质原子，从而改变材料的电学性质。

通过控制离子注入的能量和剂量，可以实现器件中的PN结、N型、P型等区域。

2.改变表面特性：离子注入还可用于改变半导体材料表面的化学和物理特性。

例如，在CMOS制造中，通过离子注入改变材料表面的电导率，形成NMOS、PMOS等区域。

3.改善电子迁移率：离子注入还可用于改善半导体器件中电子的迁移率，提高器件的性能。

通过注入低能量离子，形成浅表层，可以减少晶格缺陷，提高电子的迁移率。

4.修复损伤：半导体材料在制造过程中往往会受到损伤，如晶格位错、空位等。

离子注入可用于修复这些损伤，提高材料的完整性和性能。

离子注入原理离子注入是一种常用的半导体加工技术，它通过将离子注入半导体材料中，改变其电学性质和化学性质，从而实现对半导体材料的加工和改性。

离子注入技术在集成电路制造、光电子器件制造、材料改性等领域都有着广泛的应用。

本文将介绍离子注入的原理及其在半导体加工中的应用。

离子注入的原理主要包括离子源、加速器、束流控制系统和靶材等部分。

首先，离子源会产生所需的离子种类，比如常见的硼、砷、磷等离子。

然后，这些离子会被加速器加速，形成高能离子束。

束流控制系统会控制离子束的方向和强度，使其准确地注入到靶材中。

最后，靶材会接受离子的注入，从而改变其物理和化学性质。

离子注入技术的应用非常广泛。

在集成电路制造中，离子注入常用于形成P型和N型掺杂区，从而实现晶体管的制造。

在光电子器件制造中，离子注入可以用于改变半导体材料的光学性质，提高器件的性能。

此外，离子注入还可以用于材料的表面改性，提高材料的硬度、耐腐蚀性等。

离子注入技术具有许多优点。

首先，它可以实现对半导体材料的局部改性，精度高，控制方便。

其次，离子注入可以实现对半导体材料的多种性质改变，包括电学性质、光学性质、力学性质等。

最后，离子注入可以在常温下进行，不需要高温处理，从而避免了材料的退火和晶格损伤。

然而，离子注入技术也存在一些局限性。

首先，离子注入会在材料中引入大量的杂质，从而影响材料的电学性能。

其次，离子注入过程中会产生能量损失，导致材料局部加热，从而影响材料的结构和性能。

最后，离子注入需要复杂的设备和控制系统，成本较高。

总的来说，离子注入技术是一种重要的半导体加工技术，具有广泛的应用前景。

随着半导体工艺的不断发展，离子注入技术也将不断得到改进和完善，为半导体材料的加工和改性提供更加可靠的技术支持。

半导体制造技术–离子注入工艺1. 简介离子注入是一种常用的半导体制造技术，它通过将高能离子注入到半导体材料中，改变材料的物理和电学特性。

离子注入工艺在集成电路制造、光电技术和材料研究等领域具有重要应用。

2. 工艺过程离子注入工艺通常包括以下几个步骤：2.1 基片准备首先，需要对半导体基片进行准备。

这包括将基片清洗干净，并去除表面的杂质和氧化层。

基片的表面质量对离子注入的效果有很大影响，因此基片准备是非常关键的一步。

2.2 掩膜制备接下来，需要对基片进行掩膜制备。

掩膜是一层覆盖在基片表面的保护层，用于选择性地控制离子注入的位置和深度。

常用的掩膜材料包括光刻胶、金属掩膜和二氧化硅等。

掩膜的制备需要结合光刻技术和蚀刻工艺。

2.3 离子注入离子注入是离子注入工艺的核心步骤。

在离子注入过程中，会使用离子加速器将高能离子注入到基片中。

离子加速器通过电场加速离子，并通过磁场进行离子束的聚焦。

离子注入的能量和剂量可以通过调整加速电压和注入时间等参数来控制。

2.4 后处理注入完成后，需要进行后处理步骤。

后处理通常包括退火、清洗和测量等。

退火可以恢复晶格的完整性和排除晶格缺陷，以提高器件的性能和可靠性。

清洗过程用于去除残留的掩膜和杂质。

测量步骤则用于检验注入效果和性能。

3. 应用领域离子注入工艺在半导体制造和研发中具有广泛的应用。

以下是离子注入工艺在不同领域的主要应用：3.1 VLSI集成电路制造离子注入在VLSI（超大规模集成电路）的制造过程中起着至关重要的作用。

通过注入不同类型的离子，可以改变材料的导电性能，实现不同功能的晶体管和电路元器件。

3.2 光电技术离子注入工艺在光电技术中也有广泛应用。

例如，对硅材料进行离子注入可以产生不同的光电特性，用于制造太阳能电池、光电探测器和光纤等器件。

3.3 材料研究离子注入工艺在材料研究中也扮演着重要角色。

通过注入离子，可以改变材料的物理性质，例如硬度、磁性和光学特性。

这对于研究新材料的性能和应用具有重要意义。

半导体工艺离子注入沉积半导体工艺是制造半导体器件的过程，其中离子注入和沉积是两个重要的工艺步骤。

本文将介绍半导体工艺中离子注入和沉积的原理、应用以及相关的技术发展。

一、离子注入离子注入是一种将离子束注入半导体材料中的技术。

该过程通过加速器将离子加速到高能量，然后将离子束定向注入到半导体材料中。

离子注入的主要作用是改变半导体材料的电学性质，如掺杂材料以改变其导电性能。

离子注入过程中，离子束的能量和注入剂量是两个重要参数。

能量决定了离子注入的深度，而注入剂量则决定了注入的浓度。

通过调节这两个参数，可以实现对半导体材料的精确掺杂，从而满足不同器件的要求。

离子注入广泛应用于半导体工业中，常见的应用包括：掺杂形成PN结、改变半导体材料的导电性能、修复晶体缺陷等。

离子注入技术的发展也为半导体器件的制造提供了更大的灵活性和精确性。

二、沉积沉积是一种将材料沉积在表面形成薄膜的工艺。

在半导体制造中，常见的沉积技术包括化学气相沉积（CVD）和物理气相沉积（PVD）等。

化学气相沉积是利用气相反应使气体中的原子或分子在表面沉积形成薄膜的过程。

该技术可以实现对薄膜的组成、厚度和均匀性的精确控制。

化学气相沉积广泛应用于制备硅氧化物、多晶硅、氮化硅等薄膜，是半导体器件制造中不可或缺的工艺步骤。

物理气相沉积是通过物理方法使固态材料蒸发或溅射，并在表面形成薄膜。

这种技术常用于制备金属薄膜，如铝、铜、钨等。

物理气相沉积具有高沉积速率和良好的薄膜质量，适用于制备金属导线、电极等器件结构。

沉积技术在半导体工艺中扮演着重要的角色。

薄膜的质量和均匀性对器件的性能有重要影响，因此沉积工艺的优化和控制非常关键。

三、技术发展随着半导体工艺的不断发展，离子注入和沉积技术也在不断改进和创新。

目前，离子注入技术趋向于高能量和低剂量注入，以减小材料的损伤和提高器件性能。

而沉积技术则在实现高均匀性、高速率和低温沉积方面取得了重要进展。

随着半导体器件不断向微纳米尺寸发展，离子注入和沉积技术也面临着新的挑战。

半导体离子注入原理及工艺1. 引言1.1 概述本文将深入探讨半导体离子注入原理及工艺。

离子注入作为一种重要的半导体加工技术，广泛应用于集成电路制造和材料改性领域。

通过向半导体材料中注入特定类型和能量的离子，可以实现掺杂调节、PN结修复、特殊结构制造等目标。

1.2 文章结构本文共分为五个部分进行论述。

首先，在引言部分，我们将介绍整篇文章的概述、结构以及目的。

接下来，在第二部分，我们将详细讲解半导体离子注入原理，包括对半导体材料的概述、离子注入原理的介绍以及离子注入设备和工艺流程。

第三部分将阐述影响离子注入工艺控制的因素，包括能量控制因素、剂量控制因素和温度控制因素。

在第四部分，我们将重点探讨离子注入在半导体加工中的应用与优势，包括PN结形成与修复、掺杂调节与电性能优化以及特殊结构和器件应用方面的内容。

最后，在结论与展望部分，我们将对全文进行总结，并对未来的研究方向和发展趋势进行展望。

1.3 目的本文旨在全面介绍半导体离子注入原理及工艺，让读者了解离子注入技术在半导体加工中的重要性和应用价值。

通过对离子注入原理、工艺控制因素以及应用优势的深入分析，希望读者能够全面了解并掌握该领域的基础知识，为进一步研究和实践提供参考和指导。

同时，本文也将为行业相关人士提供有益的信息和思路，促进半导体制造技术的发展与创新。

2. 半导体离子注入原理2.1 半导体材料概述半导体是一种具有介于导电体和绝缘体之间的电阻特性的材料。

常见的半导体材料包括硅、锗和砷化镓等。

这些材料中，原子结构具有特殊的能带结构，使得它们在一定条件下可以表现出较好的电导性能。

2.2 离子注入原理介绍离子注入是一种将高能量离子引入半导体材料中的技术。

其原理基于离子与半导体材料之间发生相互作用，从而改变材料内部的物理和化学性质。

在离子注入过程中，离子源产生高能量的正或负离子束，并通过加速装置使得这些离子获得足够高的动能。

这些高能量离子穿过空气以及其他保护层，在最终进入半导体材料前经过滤波等处理。

半导体离子注入工艺09电科A柯鹏程 0915221019离子注入法掺杂和扩散法掺杂对比来说，它的加工温度低、容易制作浅结、均匀的大面积注入杂质、易于自动化等优点。

当前，离子注入法已成为超大规模集成电路制造中不可缺少的掺杂工艺。

离子注入是一种将带点的且具有能量的粒子注入衬底硅的过程。

注入能量介于1eV到1MeV之间，注入深度平均可达10nm~10um。

相对扩散工艺，粒子注入的主要好处在于能更准确地控制杂质参杂、可重复性和较低的工艺温度。

1.离子注入原理:离子是原子或分子经过离子化后形成的，即等离子体，它带有一定量的电荷。

可通过电场对离子进行加速，利用磁场使其运动方向改变，这样就可以控制离子以一定的能量进入wafer内部达到掺杂的目的。

离子注入到wafer中后，会与硅原子碰撞而损失能量，能量耗尽离子就会停在wafer中某位置。

离子通过与硅原子的碰撞将能量传递给硅原子，使得硅原子成为新的入射粒子，新入射离子又会与其它硅原子碰撞，形成连锁反应。

杂质在wafer中移动会产生一条晶格受损路径，损伤情况取决于杂质离子的轻重，这使硅原子离开格点位置，形成点缺陷，甚至导致衬底由晶体结构变为非晶体结构。

2.离子射程离子射程就是注入时，离子进入wafer内部后，从表面到停止所经过的路程。

入射离子能量越高，射程就会越长。

投影射程是离子注入wafer内部的深度，它取决于离子的质量、能量，wafer的质量以及离子入射方向与晶向之间的关系。

有的离子射程远，有的射程近，而有的离子还会发生横向移动，综合所有的离子运动，就产生了投影偏差。

3.离子注入剂量注入剂量是单位面积wafer表面注入的离子数，可通过下面的公式计算得出 Q=It/enA ，式中，Q是剂量；I是束流，单位是安培；t是注入时间，单位是秒；e是电子电荷，1.6×10-19C；n是电荷数量；A是注入面积，单位是。

4.离子注入工艺（1）沟道效应入射离子与wafer之间有不同的相互作用方式，若离子能量够高，则多数被注入到wafer内部；反之，则大部分离子被反射而远离wafer。

半导体制造技术离子注入工艺引言离子注入是半导体制造过程中最重要的工艺之一。

通过将离子束注入半导体材料中，可以改变材料的电学性质，从而实现半导体器件的功能。

本文将介绍离子注入工艺的基本原理、设备和应用。

基本原理离子注入是指利用离子束将离子注入到半导体材料中的过程。

离子束由带电粒子组成，通过加速器将离子加速到高能量，然后用磁场聚焦，最后将离子束束缚在一个小区域内，以控制离子注入的位置和剂量。

离子注入可以改变半导体材料的晶格结构、掺杂杂质、形成浅局域态等。

设备离子注入设备包括加速器、磁束控制装置和探针台。

加速器用于将离子加速到高能量，常见的加速器有静电加速器和电场加速器。

磁束控制装置用于聚焦离子束，以控制离子注入的位置和剂量。

探针台是将待处理的半导体材料固定在上面，保证离子束和材料之间的相对位置不变。

工艺步骤离子注入工艺通常包含以下步骤：1.准备材料：将待处理的半导体材料进行清洗和处理，以去除表面的污染物和氧化层。

2.装载材料：将准备好的材料装载到探针台上，并确保其位置准确。

3.设定参数：根据需要控制离子注入的剂量和能量，设定加速器和磁束控制装置的参数。

4.进行离子注入：打开加速器和磁束控制装置，使离子束注入到半导体材料中。

5.处理后续步骤：在离子注入完成后，需要进行后续的退火、清洁等处理，以恢复材料的结构和性能。

应用离子注入工艺在半导体制造中有广泛的应用，主要用于以下方面：1.控制器件电学性能：通过控制离子注入的剂量和能量，可以调节半导体材料的电学性能，如掺杂杂质、形成浅局域态等，从而实现不同类型的器件。

2.修复晶格缺陷：通过离子注入可以填补晶格的缺陷，提高材料的结构完整性和稳定性。

3.改进材料外延：离子注入可以用于改善材料的外延生长，提高材料的质量和晶体结构。

4.实现器件叠层结构：利用离子注入可以在半导体材料中形成多种不同材料的层状结构，以实现多层器件的集成。

结论离子注入工艺是半导体制造中不可或缺的技术，通过控制离子束的注入位置、剂量和能量，可以改变材料的电学性质，实现不同类型的功能器件。

半导体制造工艺离子注入半导体制造工艺离子注入是半导体工艺中的一项关键技术。

在芯片制造过程中，经常需要对半导体材料进行掺杂，而离子注入是一种非常重要的技术手段。

本文将深入分析半导体制造工艺离子注入的主要内容，包括其原理、操作过程、以及使用离子注入技术制造的芯片特点等方面。

离子注入的原理离子注入是通过高能离子轰击半导体晶片，将离子嵌入材料内部的一种制备技术。

具体来说，这种技术通过加速器等设备将高能离子加速至较高速度，并在离子光束进入半导体材料前对其进行过滤和聚束，从而形成一个高速、高浓度的离子束，最终将离子注入到半导体材料中。

离子注入的操作过程离子注入工艺涉及到多个步骤，其中包括以下几个主要步骤：清洗准备作为半导体制造工艺中的一项关键技术，离子注入需要在非常严格的环境下进行。

在离子注入前需要对半导体晶片进行彻底清洗，确保表面的干净度和光滑度，从而保证离子注入的效果。

掺杂制备在清洗准备完成后，需要对半导体材料进行掺杂制备，具体方法包括摆放掺杂物等。

掺杂物通常是五价或三价元素，包括锑、磷、硼等。

在制备过程中，需要对掺杂材料进行加热处理，从而使得掺杂材料能够更加通透。

离子注入掺杂制备完成后，需要将此时加速的高能离子束注入到半导体材料中，这个过程需要在高真空下进行。

在离子注入过程中，需要对离子的深度、浓度、轰击能量等参数进行精确的控制。

中和处理离子注入完成后，需要对半导体晶片进行中和处理，以便去除掉不必要的正离子。

具体方式包括对半导体晶片进行退火等处理方式。

后处理在中和处理完成后，还需要对离子注入的半导体材料进行后处理，包括进行清洁、测量和测试等，以便确认其掺杂浓度和深度是否达到制定要求，并对掺杂结果进行优化。

离子注入技术的应用离子注入是半导体制造工艺中的一项重要技术，广泛应用于电子信息、光电半导体、固态激光和太阳能电池等方面。

其中，离子注入技术可以用于制造高质量的掺杂型晶体以提高储能器和光学器件的能力，同时也可以用于材料改性、表面改性和制备纳米材料等方面的研究。

半导体离子注入原理及工艺
半导体离子注入（Ion Implantation）是一种常用的半导体加工技术，用于在半导体材料中引入特定的离子，从而改变其电学特性。

半导体离子注入的原理是利用离子加速器将离子束加速，并从半导体材料表面射入，使离子在材料内部停止，并在特定深度形成浓度分布所需的掺杂剂。

离子束能量的选择和控制决定了离子注入的深度和浓度。

离子注入的工艺包括以下步骤：
1. 底漆处理：在半导体基片表面涂覆底漆，以保护基片并提高离子注入效果。

2. 清洗：对基片进行清洗，去除表面污染物，以确保离子注入的准确性和稳定性。

3. 吸附剂层：在基片表面涂覆吸附剂层，用于吸附离子并控制离子的深度和浓度。

4. 离子注入：将基片放置在离子加速器中，加速器通过电场引导离子束穿过吸附剂层并注入半导体材料中。

5. 后处理：对基片进行退火或其他处理，以修复可能引起的损伤和改变离子注入后的电学特性。

半导体离子注入技术在半导体制造中具有重要的应用，可用于控制器件的器件结构和电学性能，如调节掺杂浓度、改变导电型号、调整器件阈值电压等。

它已广泛应用于制造各种类型的半导体器件，如集成电路、太阳能电池、LED等。
