迈腾1.8TSI轿车燃油控制系统原理与检修

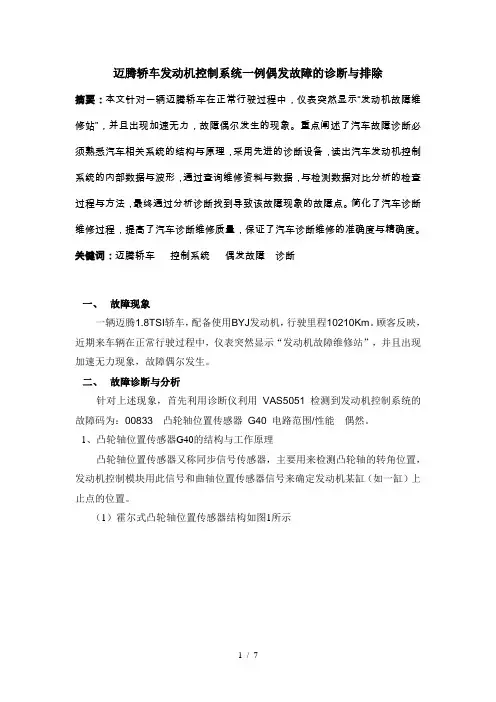

迈腾轿车发动机控制系统一例偶发故障的诊断与排除摘要：本文针对一辆迈腾轿车在正常行驶过程中，仪表突然显示“发动机故障维修站”，并且出现加速无力，故障偶尔发生的现象。

重点阐述了汽车故障诊断必须熟悉汽车相关系统的结构与原理，采用先进的诊断设备，读出汽车发动机控制系统的内部数据与波形，通过查询维修资料与数据，与检测数据对比分析的检查过程与方法，最终通过分析诊断找到导致该故障现象的故障点。

简化了汽车诊断维修过程，提高了汽车诊断维修质量，保证了汽车诊断维修的准确度与精确度。

关键词：迈腾轿车控制系统偶发故障诊断一、故障现象一辆迈腾1.8TSI轿车，配备使用BYJ发动机，行驶里程10210Km。

顾客反映，近期来车辆在正常行驶过程中，仪表突然显示“发动机故障维修站”，并且出现加速无力现象，故障偶尔发生。

二、故障诊断与分析针对上述现象，首先利用诊断仪利用VAS5051 检测到发动机控制系统的故障码为：00833 凸轮轴位置传感器G40 电路范围/性能偶然。

1、凸轮轴位置传感器G40的结构与工作原理凸轮轴位置传感器又称同步信号传感器，主要用来检测凸轮轴的转角位置，发动机控制模块用此信号和曲轴位置传感器信号来确定发动机某缸（如一缸）上止点的位置。

（1）霍尔式凸轮轴位置传感器结构如图1所示图1 霍尔式凸轮轴位置传感器的结构1-进气凸轮轴2-凸轮轴位置传感器3-固定螺钉4-定位螺栓与座圈5-信号转子6-缸盖（2）凸轮轴位置传感器G40与曲轴位置传感器G28的信号对应关系如图2所示图2 G28和G40间的信号对应关系（G28缺齿信号与G40信号高低间隔）2、凸轮轴可变正时调整系统的结构与工作原理凸轮轴可变正时调整系统由凸轮轴调节阀N205、液压活塞控制的链条张紧器组成。

在发动机中低转速1300-3600r/min范围内，它使进气门早开早闭，提高发动机转矩。

其他转速下，它使进气门正常时刻开、闭，保持发动机最大功率。

（1）凸轮轴可变正时调整系统的结构如图3所示图3 进气凸轮轴正时调节阀位置示意图（2）工作原理①发动机电脑控制凸轮轴调节阀N205，再通过电控液压活塞将油压作用于链条张紧器进行调整。

一、组成国产2008款迈腾8TSI轿车采用涡轮增压汽油直喷技术，迈腾8TSI轿车燃油控制系统主要由电动油泵、带压力限制阀的滤清器、低压燃油压力传感器G410、燃油高压泵、燃油压力调节阀N276、高压燃油压力传感器G247、燃油轨道、压力限制阀、喷油器、发动机控制单元ECU和燃油泵控制单元J538等组成。

其示意图如图1所示，燃油系统部件安装位置如图2所示。

二、工作原理迈腾8TSI轿车发动机采用汽油缸内直喷技术，燃油系统通过燃油高压泵(由轮轴驱动)把低压燃油系统内50～650kPa的低压燃油转化为1～0MPa的高压燃油，以满足不同工况的需求。

燃油压力调节阀N276装在燃油高压泵上，属高频电磁阀。

发动机控制单元根据装在高压油轨上的高压燃油压力传感器G247所监测到的信号，控制N276以精确调整占空比，从而得到所需的燃油压力。

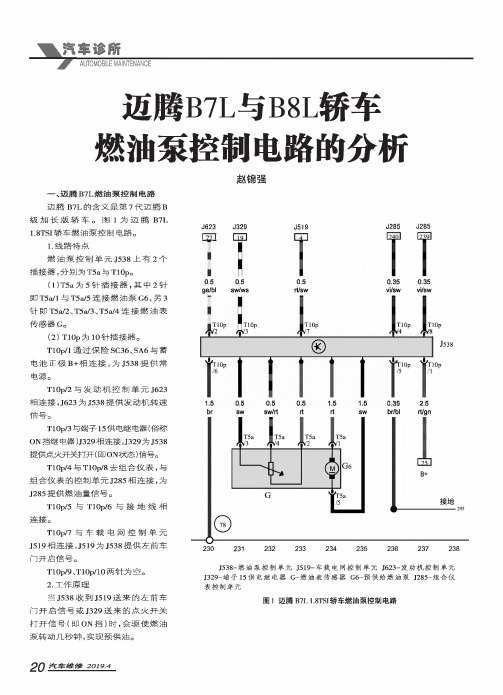

低压燃油系统的压力是由燃油箱中的电动燃油泵提供的，装在燃油箱上部的燃油泵控制单元J538根据脉宽调制信号(燃油控制电路如图3所示)，控制电动燃油泵工作，使低压燃油系统压力维持在50-500kPa。

在发动机启动时，低压燃油系统的压力能达到600kPa以上，用以保证发动机的正常启动及工作。

1 高压泵高压泵产生约150bar(1bar=10sPa)压力，泵活塞被凸轮轴通过圆柱挺杆驱动，这样减少摩擦也减少链条受力，使发动机运转更平顺，燃油经济性更好。

高压泵如图4所示。

(1)进油在进油过程中，进油阀在针阀弹簧力的作用下打开。

在高压泵活塞向下运动的过程中，泵腔的容积不断增大，泵腔内的燃油压力近似于低压系统内压力，燃油流八泵腔。

如图5所示。

(2)供油控制单元ECU计算供油始点给燃油压力控制阀N276发送指令使其吸合。

针阀将克服针阀弹簧的作用力向左运动同时进油阀在弹簧作用力下被关闭泵活塞向上运动，泵腔内建立起油压。

当泵腔内的油压高于油轨内的油压时出油润被开启，燃油被泵入油轨内，如图6所示。

2 燃油压力传感器油轨内的压力保持恒定对减少排放、降低噪音和提高功率有重要影响。

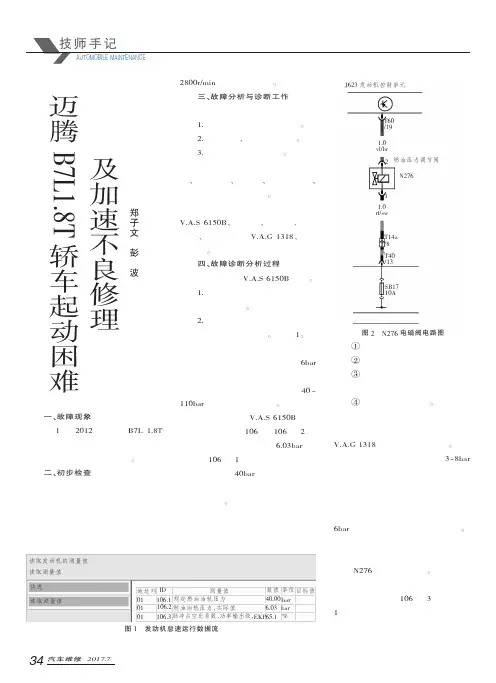

34技师手记AUTOMOBILE MAINTENANCE汽车维修2017.7一、故障现象有1辆2012款迈腾B7L 1.8T 轿车，冷车起动后容易熄火且怠速不稳；热车不易起动，加速不良。

二、初步检查接到该车时，由于已行驶很长时间，处于热车状态，热车试车过程中没有发现怠速不稳易熄火的现象，仪表显示正常，但发动机起动困难，加速时发动机最高转速不能超过2800r/min ，明显加速不良。

三、故障分析与诊断工作根据故障现象分析可能原因：1．发动机燃油供给系统故障。

2．发动机进、排气系统故障。

3．发动机点火系统故障。

作业准备：安全防护用品：座椅套、方向盘套、地板垫、翼子板护垫、前格栅护垫和车轮挡块。

设备和工具：大众专用诊断仪V.A.S 6150B 、示波器、万用表、适配线盒、燃油压力表V.A.G 1318、常用工具等。

四、故障诊断分析过程使用诊断仪V.A.S 6150B 诊断。

1.查询发动机故障码，系统显示正常，没有故障码。

2.读取发动机怠速运行数据流，发现高压油轨压力异常。

见图1。

该发动机采用缸内直喷技术，低压油泵向高压油泵输送压力为6bar 左右的燃油，然后高压油泵根据发动机工况，将燃油压力增压至40～110bar 后输送至高压油轨。

在发动机怠速工况时，使用V.A.S 6150B 读取发动机测量值第106组，106组2区燃油油轨压力实际值为6.03bar ，远低于第106组1区测量值，怠速规定燃油油轨压力40bar ，由此可知该车起动困难加速不良的原因为高压燃油压力不足。

由缸内直喷发动机工作原理可知，造成燃油系统高压压力不足的原因有：①燃油系统低压供油不足；②燃油压力调节系统故障；③燃油监控系统（燃油压力传感器）故障；④高压燃油泵损坏等。

为了排除低压系统供油不足导致高压油压上不去故障，使用油压表V.A.G 1318测量低压油路油压。

发动机怠速时燃油压力表指针在3～8bar 之间快速来回摆动，由于该高压泵为单活塞式，高压泵快速吸油与泄压会导致燃油压力波动，油压表指针偏摆属于正常现象，因此读取中间值即在6bar 左右变化，低压燃油压力正常。

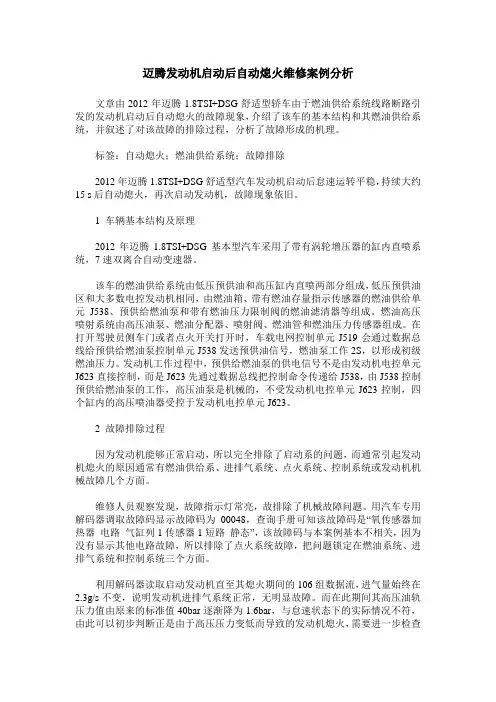

迈腾发动机启动后自动熄火维修案例分析文章由2012年迈腾1.8TSI+DSG舒适型轿车由于燃油供给系统线路断路引发的发动机启动后自动熄火的故障现象，介绍了该车的基本结构和其燃油供给系统，并叙述了对该故障的排除过程，分析了故障形成的机理。

标签：自动熄火；燃油供给系统；故障排除2012年迈腾1.8TSI+DSG舒适型汽车发动机启动后怠速运转平稳，持续大约15 s后自动熄火，再次启动发动机，故障现象依旧。

1 车辆基本结构及原理2012年迈腾1.8TSI+DSG基本型汽车采用了带有涡轮增压器的缸内直喷系统，7速双离合自动变速器。

该车的燃油供给系统由低压预供油和高压缸内直喷两部分组成，低压预供油区和大多数电控发动机相同，由燃油箱、带有燃油存量指示传感器的燃油供给单元J538、预供给燃油泵和带有燃油压力限制阀的燃油滤清器等组成。

燃油高压喷射系统由高压油泵、燃油分配器、喷射阀、燃油管和燃油压力传感器组成。

在打开驾驶员侧车门或者点火开关打开时，车载电网控制单元J519会通过数据总线给预供给燃油泵控制单元J538发送预供油信号，燃油泵工作2S，以形成初级燃油压力。

发动机工作过程中，预供给燃油泵的供电信号不是由发动机电控单元J623直接控制，而是J623先通过数据总线把控制命令传递给J538，由J538控制预供给燃油泵的工作，高压油泵是机械的，不受发动机电控单元J623控制，四个缸内的高压喷油器受控于发动机电控单元J623。

2 故障排除过程因为发动机能够正常启动，所以完全排除了启动系的问题，而通常引起发动机熄火的原因通常有燃油供给系、进排气系统、点火系统、控制系统或发动机机械故障几个方面。

维修人员观察发现，故障指示灯常亮，故排除了机械故障问题。

用汽车专用解码器调取故障码显示故障码为00048，查询手册可知该故障码是“氧传感器加热器电路气缸列1传感器1短路静态”，该故障码与本案例基本不相关，因为没有显示其他电路故障，所以排除了点火系统故障，把问题锁定在燃油系统、进排气系统和控制系统三个方面。

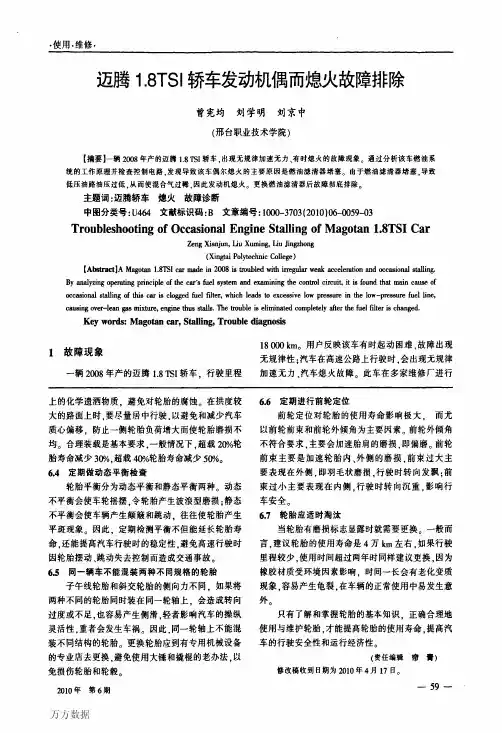

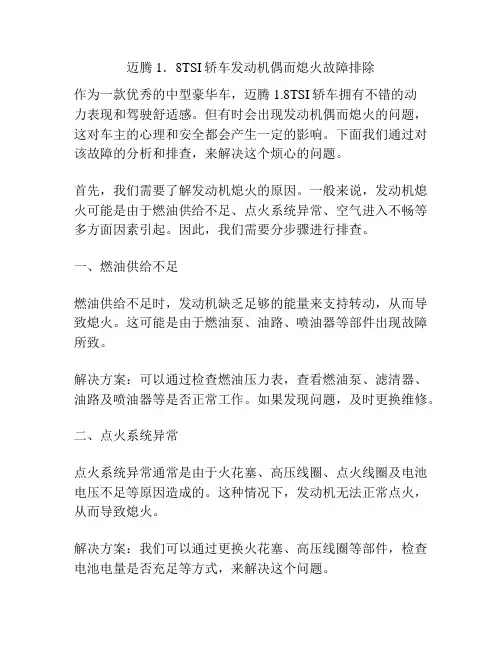

迈腾1．8TSI轿车发动机偶而熄火故障排除作为一款优秀的中型豪华车，迈腾1.8TSI轿车拥有不错的动力表现和驾驶舒适感。

但有时会出现发动机偶而熄火的问题，这对车主的心理和安全都会产生一定的影响。

下面我们通过对该故障的分析和排查，来解决这个烦心的问题。

首先，我们需要了解发动机熄火的原因。

一般来说，发动机熄火可能是由于燃油供给不足、点火系统异常、空气进入不畅等多方面因素引起。

因此，我们需要分步骤进行排查。

一、燃油供给不足燃油供给不足时，发动机缺乏足够的能量来支持转动，从而导致熄火。

这可能是由于燃油泵、油路、喷油器等部件出现故障所致。

解决方案：可以通过检查燃油压力表，查看燃油泵、滤清器、油路及喷油器等是否正常工作。

如果发现问题，及时更换维修。

二、点火系统异常点火系统异常通常是由于火花塞、高压线圈、点火线圈及电池电压不足等原因造成的。

这种情况下，发动机无法正常点火，从而导致熄火。

解决方案：我们可以通过更换火花塞、高压线圈等部件，检查电池电量是否充足等方式，来解决这个问题。

三、空气进入不畅空气进入不畅可能是由于空气滤清器、进气管及节气门等出现问题所导致。

当空气流量不足时，会导致发动机熄火。

解决方案：我们可以通过检查空气滤清器的状态，清洗进气管及节气门等部件，来解决这个问题。

除了上面三个可能的原因外，还有一些其他因素可能会导致发动机熄火，如传感器故障、系统重载等。

因此，在排查故障时，我们需要综合考虑和分析，确定真正的原因。

在维修时，我们需要注意的是，尽量不要DIY处理，而是寻求专业技术人员的帮助。

他们会根据专业技能和经验，迅速确定故障，进行相应维修和更换。

同时，还需要注意车辆定期保养，以保证发动机的正常运行。

总的来说，发动机偶尔熄火是一种常见的故障，主要原因有燃油供给不足、点火系统异常、空气进入不畅等因素造成。

通过综合排查和修复，我们可以很好地解决这个问题。

提醒车主，在遇到类似故障时，一定要及时处理，以保证车辆的安全和行驶的顺畅。

一、组成国产2008款迈腾轿车采用涡轮增压汽油直喷技术，迈腾轿车燃油控制系统主要由电动油泵、带压力限制阀的滤清器、低压燃油压力传感器G410、燃油高压泵、燃油压力调节阀N276、高压燃油压力传感器G247、燃油轨道、压力限制阀、喷油器、发动机控制单元ECU和燃油泵控制单元J538等组成。

其示意图如图1所示，燃油系统部件安装位置如图2所示。

二、工作原理迈腾轿车发动机采用汽油缸内直喷技术，燃油系统通过燃油高压泵(由轮轴驱动)把低压燃油系统内50～650kPa的低压燃油转化为～的高压燃油，以满足不同工况的需求。

燃油压力调节阀N276装在燃油高压泵上，属高频电磁阀。

发动机控制单元根据装在高压油轨上的高压燃油压力传感器G247所监测到的信号，控制N276以精确调整占空比，从而得到所需的燃油压力。

低压燃油系统的压力是由燃油箱中的电动燃油泵提供的，装在燃油箱上部的燃油泵控制单元J538根据脉宽调制信号(燃油控制电路如图3所示)，控制电动燃油泵工作，使低压燃油系统压力维持在50-500kPa。

在发动机启动时，低压燃油系统的压力能达到600kPa以上，用以保证发动机的正常启动及工作。

1 高压泵高压泵产生约150bar(1bar=10sPa)压力，泵活塞被凸轮轴通过圆柱挺杆驱动，这样减少摩擦也减少链条受力，使发动机运转更平顺，燃油经济性更好。

高压泵如图4所示。

(1)进油在进油过程中，进油阀在针阀弹簧力的作用下打开。

在高压泵活塞向下运动的过程中，泵腔的容积不断增大，泵腔内的燃油压力近似于低压系统内压力，燃油流八泵腔。

如图5所示。

(2)供油控制单元ECU计算供油始点给燃油压力控制阀N276发送指令使其吸合。

针阀将克服针阀弹簧的作用力向左运动：同时进油阀在弹簧作用力下被关闭泵活塞向上运动，泵腔内建立起油压。

当泵腔内的油压高于油轨内的油压时出油润被开启，燃油被泵入油轨内，如图6所示。

2 燃油压力传感器油轨内的压力保持恒定对减少排放、降低噪音和提高功率有重要影响。

2023年第06期总第313期一汽大众迈腾汽车点火系统的控制电路及故障检修堵卫红杜迎慧新乡职业技术学院，河南新乡，453006摘要：现代汽车的点火系统大多采用微机控制点火系统，工作更加稳定、可靠，但微机控制点火系统的维修难度比较大。

以一汽大众迈腾轿车的点火系统为例，介绍了点火系的控制原理，并以其中一个故障举例说明，介绍了现代汽车点火系统的诊断与维修思路。

研究结果为现代汽车维修提供了维修思路。

关键词：迈腾汽车；点火系统；控制；维修中图分类号：U462收稿日期：2023-03-01DOI：10.19999/ki.1004-0226.2023.06.0331前言点火系统是汽油发动机的重要组成部分，是保证发动机正常工作的必要条件之一。

迈腾B8点火系统采用微机控制独立点火方式，每一个汽缸都配有一个点火线圈，并安装在火花塞上方，取消了高压线，工作更加稳定、可靠，提高了发动机的动力功能、改善了汽车的经济性能及排放功能。

同时使用微机控制点火系统的维修难度也会增大，那么怎样对微机控制的点火系统进行检测与维修，是值得探索的问题。

现在以一汽大众迈腾B8发动机的怠速抖动为例，介绍汽车点火系统的控制逻辑及检修思路，给汽车维修者提供参考。

2故障现象选取一汽大众迈腾B82.0T 的2016年产的一辆轿车为样车，该车行驶里程约6万km 。

用户反映该车怠速抖动，仪表显示：发动机的故障指示灯亮，EPC 灯也亮。

3故障诊断分析3.1故障现象与故障分析打开点火开关，起动发动机，发动机转速与怠速抖动且抖动频率同步；仪表显示：发动机故障指示灯常亮，EPC 灯也常亮。

造成发动机抖动的原因有3种：a.发动机的动平衡较差，该抖动随发动机转速的提高而增大；b.发动机各缸功率不平衡，该抖动的最突出的特点是抖动频率与发动机转速同步；c.发动机动力减弱，该抖动的最突出的特点就是一旦发动机速度升高，抖动就消失。

在观察故障现象时，一定要认真仔细，不能马虎避免误判，要把故障现象分析清楚，这样能快速缩小故障范围，进一步确定故障点［1］。

江苏城市职业学院论文题目迈腾轿车燃油供给系统检修学号110301350222姓名王明亚指导教师陈帮陆职称讲师职称办学点无锡广播电视大学教学班11汽车（2）2014年04月20日摘要随着世界汽车整车产业的发展，汽车运用技术的不断成熟，人们对汽车的性能要求不断的提高特别在燃油方面最为突出，人们大多喜欢采用节能环保的车型，针对这一发展趋势汽车生产厂商必须在燃油供给方面下大功夫，迈腾2000的燃油供给系统就是其中一部分，而燃油供给系统在汽车节能和环保方面起到了重要作用。

但又会在行使过程中由于各种外界因素的影响，从而使燃油供给系统出现一系列故障。

而燃油供给系统直接影响着汽车行使的稳定性和节能环保性，为此本文通过对迈腾2000燃油供给系统的元件介绍，分析故障和诊断排除。

并与实例结合分析燃油供给系统常出现故障进行诊断排除。

关键词：燃油供给系统；元件检修；故障诊断排除目录1前言......................................................................................................................错误！未定义书签。

2燃油供给系统主要元件构造和功用 ..........................................................错误！未定义书签。
