南京某大厦综合布线工程设计方案南京某大厦综合布线工程设计方案南京某大厦是一栋综合性办公楼，设计师们需要为此精心设计一套完善的综合布线系统，以保证整个大厦内部的数据通信和电力供应的稳定性和高效性。

本文将详细介绍南京某大厦综合布线工程的设计方案。

1.概述综合布线是指将多种不同功能的通信线缆和电力线缆在同一个通信箱中彼此连接的一种网络架构。

它能够为大楼内的所有电子设备提供能源和信息传输的支持，成为大楼内单独的电子设备互联和数据传输的桥梁，让各种设备之间可以进行信息交换和资源共享。

南京某大厦综合布线工程的设计方案主要分为以下三个部分：2. 电力部分大楼内复杂的电力需求需要细致规划和设计，以保证电力供应的稳定性和可靠性。

南京某大厦的供电线路主要从本地电力公司获取，然后由一千千瓦的变压器将电压降至380V 以适应建筑物电力系统的需求。

对于室外的电力管线，必须通过地下埋设的电缆来将电力引进大楼内部。

室内电缆则直接连接楼宇内地板上的电缆桥架上。

大楼主要用房的电缆桥架直接安装在高度在 1.5 米以上的天花板上，以保证其安全性。

同时要避免在电缆桥架中穿插水管，以免在发生漏水事故时影响电线设计的使用。

3. 通信部分南京某大厦的通信部分主要有两个子系统：互联网和电话系统。

互联网的宽带信号传输采用标准的EIA/TIA-568-B 类型的标准UTP 电缆，以保证现代企业日常事务的高速网络连接。

电话线路则采用传统的双绞线，以满足电话设备的通信需求。

为了方便使用和管理，通信线缆必须智能化配置，其连接点数量要根据房间的大小和功能区域进行合理的分配，并且每一点都要做明确的标记。

由于综合布线的可扩展性，整个系统必须确保随时可以调整，以适应现实中电子设备的增长和变化。

4. 安全防护安全防护是综合布线设计中必不可少的一部分，特别是对于大型企业的机密数据。

综合布线内的所有数据都是近似于公共信息，因此必须采取合适的安全措施，以保障机构得到优异的数据安全。

大楼布线工程施工方案范本一、项目概述本工程位于XX市XX区，是一座多功能大楼，包括商业楼、写字楼和酒店等，总建筑面积约为10万平方米。

本工程主要包括电气工程、弱电工程和照明工程等。

在本施工方案中，将详细说明每一项工程的施工内容、施工技术、施工要求、安全措施等。

二、电气工程施工方案1. 施工内容电气工程主要包括总配电室、分配电室、电梯电气、通风空调电气、照明电气等。

其中，总配电室和分配电室的施工内容包括配电柜的安装、线缆的敷设、接地系统的安装、及时传感器的安装等。

2. 施工技术在总配电室和分配电室的施工中，需要根据设计要求，合理选型、布局电气设备，并按照相关规范进行安装和接线。

在配电柜的安装中，要严格按照图纸要求安装进线、出线和开关装置。

在线缆敷设中，要根据建筑结构和用电需求，合理布置线缆，保证线路安全可靠。

在接地系统的安装中，要按照相关规范进行施工，确保接地系统的安全性和可靠性。

3. 施工要求电气工程的施工要求包括工程质量、施工进度和安全文明施工等。

在工程质量方面，要保证所有设备和线路符合相关标准，并进行验收。

在施工进度方面，要严格按照工程计划进行施工，并及时进行进度汇报和调整。

在安全文明施工方面，要做好施工现场的安全防护，保证施工作业的安全和文明，避免因施工引发的事故和负面影响。

4. 安全措施在电气工程施工中，要严格执行国家相关安全规范，做好安全管理和安全技术措施。

要建立健全的安全生产责任制度和安全教育培训制度，加强对施工人员的安全教育和技术培训。

要加强施工现场的安全防护，保证施工作业的安全。

同时，要及时发现和消除施工现场的安全隐患，确保施工过程中的安全。

三、弱电工程施工方案1. 施工内容弱电工程主要包括计算机网络、通信系统、安防系统等。

其中，计算机网络的施工内容包括布线、接头、安装光纤设备等。

通信系统的施工内容包括电话线路敷设、终端设备安装等。

安防系统的施工内容包括监控摄像头的安装、报警器的安装等。

办公楼综合布线设计的方案和对策一、综合布线设计的方案1.需求分析：首先需要对办公楼内部的各个部门的需求进行充分的了解和分析。

了解每个部门的办公方式、设备需求、通讯需求等，确定每个部门的接线区域和布线方式。

3.布线路径规划：确定每个房间、每个楼层的布线路径，包括走向、覆盖范围、管径和弯曲半径等。

合理规划布线路径，确保布线的美观性和安全性。

4.设备选型：根据需求分析的结果，选择合适的设备进行综合布线。

考虑设备的性能、稳定性和扩展性，确保设备的兼容性和可靠性。

5.安全防护设计：考虑布线的安全因素，包括电缆的防火、防水、防破坏等。

选择符合国家标准的安全防护措施，确保布线系统的安全性和稳定性。

6.标识管理：为每个房间、每个线缆进行标识管理，建立布线系统的管理数据库。

便于日后的维护和管理。

7.测试验收：在布线完成后，进行测试验收工作。

对每个房间、每个线缆的连通性、信号质量等进行测试，确保布线系统的正常运行。

二、综合布线设计的对策1.合理利用空间：考虑到办公楼内空间有限的情况，采用合理的布线方式，尽可能地利用空间，减少布线的冗余和复杂度。

2.隔离干扰：办公楼内部可能有很多无线设备和强电设备，为了避免干扰，需要在布线设计中采取隔离措施。

例如，在布线时与强电线路保持一定的距离，使用屏蔽性能良好的线缆等。

3.备份设备：在综合布线设计中，考虑到系统的可靠性和容错性，建议将关键设备进行备份，如备用线缆、备用交换机等。

以防主设备出现故障导致业务中断。

4.定期维护：为了保证综合布线系统的运行效果和持久性，建议定期对布线设备进行检查、维护和更换。

并制定完整的维护计划，以确保系统的稳定和可靠运行。

5.保护隐私：在布线设计中，需要尊重每个部门的隐私需求，严格控制布线区域的访问权限。

避免因为综合布线设计而导致办公区域的隐私泄露。

6.合理预留余量：在布线设计中，考虑到未来的扩展需求，建议预留一定的余量，以便未来增加新的设备或布线需求时，不需要重新进行大规模的改造。

大楼综合布线工程施工方案一、项目概述大楼综合布线工程是指在大型建筑物内，通过铺设电线、光纤等，并设置相应的插座、网络端口等设施，实现电力、通信和数据等多种功能的布线系统。

这项工程是大楼建设和运营中至关重要的一环，直接关系到大楼内部各种设备和中央控制系统的正常运行。

本文将针对大楼综合布线工程的施工方案和具体要求作出详细介绍。

二、工程内容和要求1. 电力布线：包括供电线路以及各种插座和配电箱的布置。

电力布线必须符合国家建筑电气设计规范，确保安全可靠。

布线材料选用规定规格的电线，并按照工程图纸的要求进行布置，所有接头需采用安全可靠的连接方式，并保证电气接地符合规范。

2. 通信布线：包括电话线路、网络线路、传真线路等的布设。

通信布线需要根据大楼的使用需求和规划情况，按照相关标准进行布置。

网络线路要满足宽带接入和高速传输的要求，电话线路要能够满足通话质量和通信稳定性的要求。

3. 安防布线：包括监控摄像头、入侵报警、门禁系统等设备的布置。

安防布线必须考虑到大楼的结构和功能布局，确保监控设备的全面覆盖和报警设备的可靠性。

4. 照明布线：包括公共区域和办公区域的照明设备的布置。

照明布线需要满足照明亮度和照明效果的要求，同时考虑能耗节约和照明设备寿命的问题。

5. 控制系统布线：包括智能化控制系统、楼宇自控系统等的布置。

控制系统布线需要与大楼的机电设备协调配合，实现楼宇设备的集中控制和运行管理。

6. 数据中心布线：如果大楼内设有数据中心，则需要专门考虑数据中心的布线需求，确保数据传输的安全和稳定。

7. 绿色布线：在整个布线工程中，需要考虑绿色环保的要求，选择符合国家环保标准的材料和设备，确保施工过程的环境友好和施工结果的能源节约。

8. 其他布线：根据大楼的具体功能和使用需求，可能还需要考虑其他类型的布线，如音视频布线、空调控制布线等。

三、施工方案1. 施工前的准备工作1.1 项目准备在正式启动施工前，需完成项目经理、主管工程师等负责人的聘请，并进行相关资质手续的办理。

XXX办公楼网络综合布线设计方案XXX办公楼网络综合布线设计方案一、前言网络综合布线是一个企业信息化建设中至关重要的环节，其好坏直接影响到企业网络的安全可靠、稳定性、保密性以及灵活性，进而影响到企业生产经营效率和社会形象。

XXX办公楼是一座大型商务楼，面积较大，员工众多，因此，我们的网络综合布线设计方案必须充分考虑这些因素，并尽可能满足XXX办公楼建设业主的需求。

二、设计方案与技术选型1. 设计思路该办公楼需要实现的功能有：数据中心的集中化管理、声音、图像、数据及多媒体信息的共享、网络各个节点之间资源灵活共享、支持多种传输方式和序列化协议、保证办公楼内的信息安全等。

综合考虑以上因素，我们设计方案如下：将分布在楼层上的所有网络数据线统一至楼内机房，由机房集中管理，实现整幢楼内的互联互通、资源共享，并且可增加数据安全措施，保证数据的安全性。

2. 技术选型我们选用了CAT7类7类别的线缆，这种线缆具有很好的频响特性，每个水晶头有8个引脚，并且支持1000BASE-T千兆以太网、100BASE-TX百兆以太网、10BASE-T和其他高速协议。

这种线缆还能支持PoE技术，可以在数据传输的同时为端设备供电，对于大型办公楼的建筑物自动化和智能化提供了协同支持。

同时，CAT7型线缆还具备防电磁干扰和防干扰的能力，可使网络传输达到更高的速度和更高灵敏度的反应速度。

我们还选用了48端管理型交换机。

这种交换机支持多台设备的同时连接，可以更好地满足办公楼内的设备连接需求，实现数据共享的目的。

此外，该交换机还支持各种网络协议，支持VLAN功能，可以根据设备的应用不同进行分组，用户信息组与信息访问组以进行信息隔离和安全防护。

三、布线方案该办公楼的网络数据线采用星形设计，将各个办公室、会议室、洽谈室和公共区域等的线缆集中至楼层内的交换机集中管理，交换机集中在机房内。

同一楼层的接线柜基本上布置在同一位置，方便设备安装和管理，同时也方便维护。

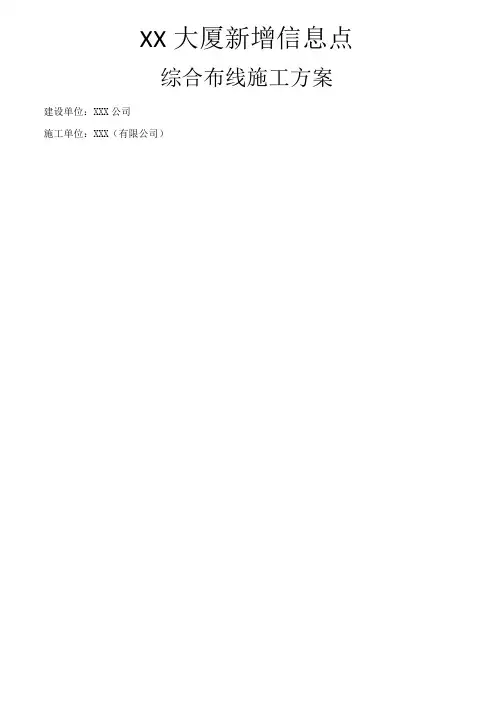

XX大厦新增信息点综合布线施工方案建设单位：XXX公司施工单位：XXX（有限公司）目录一、概述： (2)二、设计依据 (2)三、工程概况 (2)四、具体施工方案 (4)4.1 第五层施工方案 (4)4.2 六至七层施工方案 (5)4.3 第八层施工方案 (5)4.4 九至十六、二十至二十一层施工方案 (5)4.5 十七至十九层施工方案 (6)4.6 安装弱电井内的桥架 (7)4.7 布放6芯光缆 (7)4.8 布放100对主干电缆 (7)4.9 前期预埋信息点的复测，前期布放电缆的整理 (7)五、主要工作量 (7)六、施工要求 (9)6.1 一般要求 (9)6.2 缆线的敷设的一般要求 (9)6.3 缆线终接的一般要求 (10)6.4 缆线桥架和线槽敷设的一般要求 (10)6.5 综合箱安装要求 (10)6.6 安全 (10)七、图纸 (11)7.1第五层预留信息点走线路由示意图 (11)7.2 六至七层预留信息点走线路由示意图 (11)7.3 第八层预留信息点走线路由示意图 (11)7.4 九至二十一层预留信息点走线路由示意图 (11)八、施工进度计划： (11)九、材料用量汇总表： (11)综合布线施工方案一、概述：本施工方案为：XX大厦新增信息点综合布线工程的施工方案。

XX大厦位于XX省XX市XX路。

共27（实为25）层，其中第一层为大堂，第四层为展厅，顶层为观景平台，其他楼层为办公楼层。

由于办公布局发生变动，本次需要为5至21层新增语音和数据信息点。

二、设计依据2.1.GB50311-2007《建筑与建筑群综合布线系统工程设计规范》。

2.2.用户提供楼层平面图等相关资料。

2.3.现场勘察。

三、工程概况3.1 各楼层新增及预留信息点数量详表：3.2 第五层，共有八个小办公室，三个封闭大办公区，一个会议室。

本次施工中，每个小办公室布放预留语音信息点1个、数据信息点2个。

每个封闭大办公区布放语音信息点5个、数据信息点10个。

网络综合布线课题设计班级：网络11101班姓名：赵霞学号：201118456目录一、前言 (1)二、需求分析 (2)2.1现状分析 (2)2.2系统配置 (2)2.3楼层信息点分布 (3)三、设计方案 (4)3.1设计原则及依据 (4)3.2设计概述 (6)3.3系统示意图 (9)四、施工方案建议 (10)4.1总体方案说明 (12)4.2施工组织计划 (13)五、系统的调测及验收 (15)5.1调试阶段 (16)5.2验收阶段 (16)5.3测试参数 (17)六、系统的维护与售后服务 (21)6.1维护 (21)6.2售后服务 (22)七、材料清单及其报价 (23)一、前言根据标准设计的布线方案，能适应和支持现有的或将来的通信及计算机网络需求，能适合语音、数据计算机局域网（LAN）、光纤分布数据接口（FDDI）、图像和其它连接的需要。

智能化楼宇的结构化布线系统不仅为现代化的信息通讯铺设了信息高速公路，而且也为楼宇的智能管理提供了集中的控制通路。

XX大厦综合布线将满足以下要求：●布线系统将贯穿于1、2、3楼的各个平面。

主要为话音、数据、图像等系统信号提供高性能传输路由。

作为一个综合性的线路平台，应具有最大的兼容性和开放性，可满足各类型通讯及计算机等的传输需要和网络结构，提供一个标准化、高带宽、低成本的网路环境。

●系统应具有开放的模块化结构，可灵活地进行资源分配，线路管理、变更和扩展。

●系统应提供一个安全、有序、便于管理的设备安装及连接环境，可快捷简便地进行系统安装和运行。

●在充分考虑目前应用情况下，以高起点和适度超前的原则来规划本系统。

为各种高性能应用提供充足的传输带宽，为日后系统的升级提供充足的空间。

采用目前国际上最先进的工程标准及规范，去设计和规划系统，使之成为市内的有代表性的工程样板。

●客户基本情况：楼层面积约xx米，且已有光纤到楼层。

网络信息点：xx个；语音信息点：xx个二、需求分析2.1现状分析：大楼建设的总目标是：以高性能综合布线系统支撑，建成一个包含多用途的办公自动化系统，能适应日益发展的办公业务电子化要求的现代化智能化楼宇。

南京某大厦综合布线工程设计综合方案一、项目背景南京某大厦是一座综合性高层建筑，内设办公、商业、酒店等多种业态。

随着信息化时代的发展，网络在人们的工作和生活中扮演着越来越重要的角色，因此，对于大厦内部的综合布线工程设计，有着更高的要求。

为了满足大厦内部业务信息化的需求，提升工作效率和居住舒适度，设计了南京某大厦综合布线工程设计综合方案。

二、设计原则1.全面性原则：将全部场景纳入考虑，无漏洞，全方位实现室内等功能;2.可靠性原则：满足电缆信号完整地传递，实现网络、语音、图像的高速、稳定、安全传输。

3.易管理原则：便于维护、管理。

4.扩展性原则：针对、张力问题，具有容错性和可扩展性。

5.绿色节能原则：考虑节能减排，以及室内的舒适度等因素。

三、设计方案一、建立设备间和楼面间链路设备间链路是指机房与楼层设备间通过光纤或铜缆连接，楼面间链路是指楼层设备间之间通过铜缆连接。

选用级别化设计，一、二级设备间进行光纤互联，二级设备间和楼面间进行铜缆连接。

二、光纤布线工程设计1.光缆路径选择：光缆采用光分布式单模光缆，长度在1.5公里以内，采用独立通道或室外下瞬施工和处理。

2.光模块和配线：选用光分纤盘、光纤模块等，做到规范的光纤连接和光纤维护；3.设备连接：在光纤模块接口通过卫星通讯和互联网来完成各个机房的连接。

三、铜缆布线工程设计1.综合布线系统用铜缆：铜缆应选用符合当前国内外国家和国际标准要求的光缆，并符合≤100m的水平传输距离和≤5m 垂直传输距离的工作距离；2.铜缆的应用：在光缆传输无法满足需求的情况下，要在细节区域进行铜缆的应用，如开关、电视、盥洗等。

3.金手指和连接器：在铜缆之间的接插、连接和接头处的底座成为金手指和连接器。

因其来回拔插比较频繁，所以在选择材料和质量方面要格外关注。

四、其他方案设计1.无线网络的接入和覆盖无线网络是时下非常流行的，碰巧南京某大厦也需要一定程度的无线网络覆盖和接入。

针对不同的场景需求，选择不同的无线设备，如覆盖面积、使用量和位置等。

第1篇一、项目概述1. 项目背景随着信息技术的飞速发展，现代建筑对通信系统的需求日益增长。

综合布线系统作为现代建筑中信息传输的基础设施，其质量直接影响到建筑物的信息化水平。

本方案旨在为某建筑物提供一套高效、可靠的综合布线系统，以满足未来信息传输的需求。

2. 项目目标（1）确保综合布线系统的安全、稳定、高效运行；（2）满足各类信息传输需求，包括语音、数据、视频等；（3）便于维护和管理；（4）符合国家相关标准和规范。

二、系统设计1. 系统架构本综合布线系统采用星型拓扑结构，由工作区子系统、水平布线子系统、管理子系统、垂直布线子系统、设备间子系统及建筑群子系统组成。

2. 系统选型（1）线缆：采用六类非屏蔽双绞线（Cat6），满足1000Mbps传输速率；（2）插座：采用RJ45接口，确保信号传输质量；（3）配线架：采用19英寸标准机架，便于管理和维护；（4）跳线：采用6类跳线，确保信号传输的稳定性；（5）设备：选用知名品牌交换机、路由器等网络设备。

三、施工准备1. 施工组织（1）项目经理：负责整个项目的组织、协调和管理工作；（2）施工队伍：由具有丰富经验的电工、网络工程师等组成；（3）材料供应：确保各类材料及时、合格地供应；（4）施工设备：准备必要的施工设备，如线缆剪线机、剥线钳、测线仪等。

2. 施工材料（1）线缆：六类非屏蔽双绞线（Cat6）；（2）插座：RJ45接口；（3）配线架：19英寸标准机架；（4）跳线：6类跳线；（5）设备：交换机、路由器等网络设备。

四、施工步骤1. 工作区子系统施工（1）确定信息点位置，进行点位放样；（2）安装信息模块，连接RJ45接口；（3）进行线缆连接，确保信号传输质量；（4）测试信息点，确保无误。

2. 水平布线子系统施工（1）确定水平布线路径，进行路径放样；（2）敷设线缆，确保线缆平整、无扭曲；（3）连接配线架，进行跳线；（4）测试水平布线，确保无误。

3. 管理子系统施工（1）确定管理区域，进行区域划分；（2）安装配线架，连接水平布线；（3）进行标签标识，便于管理和维护；（4）测试管理子系统，确保无误。

南京某大楼综合布线方案一、项目概述南京大楼是一座多功能综合楼，包括办公楼、商业楼和住宅楼。

综合楼设计有限公司需要为该大楼提供一套完善的综合布线方案，以满足不同区域的需求，并保证良好的网络连接和通信效果。

二、需求分析2.商业楼区域：商业楼主要包括商店、餐厅和咖啡厅等服务设施。

这些设施需要提供电源插座和通信设备插座，以满足不同设备的需求。

此外，为了提供公共无线网络，还需要设计无线路由器的布置方案。

3.住宅楼区域：住宅楼需要提供合理的电源插座和通信设备插座布置方案，以满足住户的生活和工作需求。

三、布线方案设计1.办公楼区域：a.为每个办公室提供至少两个电源插座和一个数据插座，插座应位于离办公桌较近的地方，以方便使用。

b.办公区域的共享设备区域（如打印机、传真机等）应提供多个电源插座和数据插座，以满足多台设备同时使用的需求。

c.大楼的核心区域设置电源控制柜，以供各个区域的电源分配。

数据插座应与核心区域的网络中心交换机相连接。

2.商业楼区域：a.商店和餐厅的每个销售台和餐桌处应提供至少一个电源插座和一个通信设备插座，以满足手机、POS机和电脑的充电和连接需求。

b.商业楼大厅和公共区域应提供多个电源插座和无线路由器，以提供公共无线网络服务。

3.住宅楼区域：a.每个住宅单元的卧室和客厅应提供两个电源插座和一个通信设备插座，以满足各种生活设备的需求。

b.住宅楼的公共区域和楼道应提供多个电源插座和无线路由器，以提供公共无线网络服务。

四、布线材料和设备选择1.电源插座：选择品质可靠的标准插座，如AB型插座，保证电源供应安全和稳定。

2. 数据插座：选择支持千兆以太网速度的Cat6数据插座，以满足大楼的高速网络需求。

3.电线和电缆：选择符合国家标准的电线和电缆，以保证安全可靠的电力供应和数据传输。

4.无线路由器：选择支持多人同时连接和高速传输的无线路由器，以满足大楼的无线网络需求。

五、安全和可靠性考虑1.设计合理的电路布线以避免电源过载。

1 系统概述XXXXXXX大楼作为专门为XXXXXXX部门提供办公场所的大楼，其对数据和语音网络的稳定畅通的要求非常高, 因此，建筑内采用的网络通讯设备及布线系统一定要有很高的稳定性, 并且又有很强的适应性、扩展性、先进性和长远效益，以满足未来的需要。

本次综合布线系统的设计中采用模块化设计和分层星型的拓扑结构，它能适应本次项目的布线系统的特点。

本次设计的综合布线系统力求能为XXXXXXX部门提供稳定的办公自动化环境，也能为建筑物智能控制和管理提供良好的控制平台。

它具有如下优点：A．提供了一套统一的、开放的物理布线拓扑结构的标准配线系统，综合了所有的语音、数据、图像与监控等设备，并将多种设备众多插头插入标准的信息插座内。

B．可对不同厂家的语音、数据设备兼容，且使用相同的插头和模块插孔C．采用模块化设计，具有灵活性和开放性，它能将当前和未来的语音、数据、网络、互连设备以及监控、有线电视等设备很方便的扩充进去，使真正的面向未来的先进技术。

2 设计要点在整个XXXXXXX大楼智能化工程信息技术和网络联网投资中，综合布线基础设施虽然只占一小部分，但如果设计和安装不好，会引起严重的网络问题，从而无法真正实现你的信息技术战略。

因此，选择良好的综合布线产品和科学的设计、精心的施工是XXXXXXX大楼智能化建设的“重中之重”为此，本综合布线系统设计有如下设计要点：●使数据和语音通讯线路既能适用于现在又能面向未来，考虑电器特性匹配和管理使用的方便，采用美国耐威公司提供的ALL-LAN系列零误码综合布线产品。

●整个工程采用扩展星型拓扑结构, 干线支持万兆带宽，楼层水平系统支持250Hz以上6类带宽。

●依据图纸和招标文件，本方案的综合布线主要设备间机房设在XXX楼，作为计算机网络和电话配线中心。

通过6芯室内万兆光缆和3类25对室外大对数分别与其余各搂的管理间连接。

●语音和数据插座均采用美国耐威公司的6类8芯信息模块。

●信息点分布，依据业主提供的建筑平面图设置信息点位。

办公楼综合布线方案在当今数字化的办公环境中，一个高效、稳定且灵活的综合布线系统对于办公楼的正常运营至关重要。

它不仅影响着日常的办公效率，还为未来的业务扩展和技术升级提供了坚实的基础。

以下是为某办公楼设计的综合布线方案。

一、项目概述本办公楼为多层建筑，总建筑面积约为_____平方米，预计容纳_____个工作岗位。

此次综合布线的目标是为办公楼内的语音通信、数据传输、视频监控、门禁系统等提供可靠的线路支持，满足当前及未来一段时间内的业务需求。

二、需求分析1、语音通信需求内部电话通话：每个工作岗位需要配备独立的内线电话，以方便员工之间的沟通。

外线接入：需要接入多条外线，以满足与外部的电话联系。

2、数据传输需求高速网络接入：为满足办公自动化、文件共享、视频会议等应用，需要提供高速稳定的网络连接。

无线网络覆盖：除了有线网络，还需要实现全楼的无线网络覆盖，方便移动设备的接入。

3、视频监控需求公共区域监控：在楼道、电梯、出入口等公共区域安装监控摄像头，确保办公楼的安全。

监控数据存储：监控数据需要保存一定的时间，以备后续查阅。

4、门禁系统需求员工考勤：实现员工的考勤功能，记录员工的出入时间。

权限管理：对不同区域设置不同的访问权限，保障办公区域的安全。

三、布线系统设计1、工作区子系统信息插座：在每个工作岗位设置至少一个信息插座，包括网络插座和电话插座。

插座采用符合标准的 RJ45 和 RJ11 接口。

终端设备连接：通过跳线将计算机、电话等终端设备与信息插座连接。

2、水平子系统线缆选择：采用六类非屏蔽双绞线，以满足高速数据传输的需求。

布线方式：线缆通过桥架或穿管的方式铺设在天花板或地板下，确保线路的美观和安全。

3、垂直子系统主干线缆：选用多模光纤作为数据传输的主干线缆，语音通信则采用大对数电缆。

设备间连接：将各楼层的配线架通过主干线缆连接到中心机房的主配线架。

4、管理子系统配线架：在各楼层设置配线架，用于管理水平线缆的连接。

某办公大楼综合布线设计方案十年磨一剑，今日我来谈谈某办公大楼的综合布线设计方案。

这可是涉及到整个大楼的信息传输、网络通信、安全监控等关键环节，必须精心设计、周密安排。

下面，咱们就一步步来梳理这个方案。

咱们得了解这个办公大楼的基本情况。

这座大楼共有20层，每层面积大约2000平方米，有多个部门入驻，包括行政、财务、研发、销售等部门。

大楼内部有多个会议室、休息区、办公区等功能区域。

明确了这些，咱们才能有针对性地进行布线设计。

一、网络架构设计1.采用星型拓扑结构，以核心交换机为中心，连接各个楼层交换机，再由楼层交换机连接各个信息点。

2.根据部门需求，将网络划分为多个VLAN，实现数据隔离，提高网络安全性。

3.配置防火墙、入侵检测系统等安全设备，确保网络稳定、安全。

4.部署无线AP，实现全楼覆盖，方便移动办公。

二、综合布线设计1.采用超五类双绞线作为水平布线，满足高速数据传输需求。

2.楼层配线间设置光纤面板，连接至核心交换机，实现高速光纤通信。

3.每个信息点配置一个超五类信息模块，方便接入各种网络设备。

4.在办公区、会议室等区域预留一定数量的电源插座，方便设备供电。

5.布线管道采用PVC管，确保线路安全、美观。

三、监控安防设计1.在大楼入口、电梯、走廊等关键位置安装高清摄像头，实现全方位监控。

2.配置视频录像机，存储监控数据，方便后续查询。

3.设置电子巡更系统，提高大楼安全管理水平。

4.部署门禁系统，实现人员权限管理，防止闲杂人等进入。

四、弱电系统设计1.电话、电视、监控等弱电系统采用同轴电缆，确保信号稳定。

2.弱电系统与网络系统分开布线，避免信号干扰。

3.设置弱电井，方便维护和管理。

五、施工与验收1.在施工过程中，严格按照设计方案进行，确保布线质量。

2.施工完毕后，进行系统测试，确保网络稳定、通信正常。

3.验收合格后，交付使用，并提供售后服务。

这个办公大楼综合布线设计方案涵盖了网络架构、综合布线、监控安防、弱电系统等多个方面，旨在为大楼内的企业和员工提供一个高效、安全、稳定的办公环境。

Xx大楼综合布线设计方案江苏省电信有限公司南京分公司2008年3月目录一、综述 (4)1.1 前言 (4)1.2 综合布线系统的目标 (4)1.3 系统设计原则及依据 (5)1.3.1设计原则 (5)1.3.2设计依据 (6)二、项目要求和分析 (7)2.1 项目概况： (7)2.2 系统需求配置 (7)2.3 楼层信息点分布： (8)三、设计方案 (8)3.1 方案设计概述 (8)8.1.1工作区子系统 (9)8.1.2水平布线子系统 (9)8.1.3垂直干线子系统 (10)8.1.4管理子系统 (10)8.1.5设备间子系统 (10)四、施工方案建议 (10)4.1安装环境 (10)4.1.1 布线装置及线缆的工作环境 (10)4.1.2 布线装置及线缆的大气环境 (11)4.2总体方案说明 (11)4.2.1 布线系统设计说明 (11)4.2.2大楼综合布线PDS各子系统具体说明 (11)4.2.3 综合布线管线设计建议 (13)4.3施工组织计划 (16)4.3.1 施工组织 (16)4.3.2 施工质量、安装及降低成本的措施 (17)五、系统的调测及验收 (20)5.1调试阶段 (20)5.2验收阶段 (20)5.3综合布线系统检测模型 (21)5.4测试内容及特性参数 (21)5.4.1 接线图 (21)5.4.2 链路长度 (22)5.4.3 近端串扰 (22)5.4.4 特性组抗 (23)5.4.5 衰减 (23)六、综合布线产品资料和说明 (24)6.1线缆性能 (24)6.2接插件性能 (27)6.3光缆连接器 (30)6.4光纤跳线 (31)七、防火墙 (35)7.1 产品概述 (35)7.2 产品特点 (35)7.3 产品功能 (40)7.4 运行环境与标准 (42)7.5 产品规格 (43)八、核心交换机 (45)8.1 配制说明 (45)8.2 产品参数 (45)8.2.1S3224M三层管理交换机参数 (45)8.2.2S2026交换机参数 (46)一、综述1.1前言随着计算机网络和通信技术的飞速发展，二十一世纪的建筑业也将发生巨大的变化，智能建筑已成为代表建筑高科技含量的代名词，也将成为人们提高生活质量和工作效率，创造出更多物质财富、精神财富的有力保证。

第1篇一、项目概述1. 项目背景随着信息技术的飞速发展，综合布线系统在现代建筑中扮演着至关重要的角色。

本项目旨在为某建筑提供高效、稳定、可靠的综合布线系统，以满足其通信、数据传输、监控等多功能需求。

2. 项目目标（1）实现建筑物内通信线路的统一规划和设计；（2）满足各类通信设备的接入需求；（3）确保系统稳定运行，降低维护成本。

3. 项目范围本项目涵盖建筑物内所有通信线路的敷设、连接、测试及验收工作。

二、施工准备1. 施工人员组织一支具备丰富经验的专业施工队伍，包括项目经理、技术员、施工员等。

2. 施工材料（1）缆线：包括UTP对绞电缆、光缆等；（2）连接器、插座、适配器等；（3）桥架、线槽、线管等；（4）测试仪器等。

3. 施工设备（1）敷设工具：电缆卷筒、牵引机、剪刀等；（2）连接工具：剥线钳、压线钳、打线钳等；（3）测试设备：网络测试仪、光纤测试仪等。

三、施工流程1. 工程测量（1）对建筑物进行测量，确定布线位置；（2）绘制施工图，标注线路走向、设备位置等。

2. 线路敷设（1）根据施工图，敷设缆线，确保缆线平直、无扭曲；（2）在敷设过程中，注意缆线与其他线路的隔离，保持最小净距离；（3）在缆线两端贴上标签，注明起始和终端位置。

3. 线路连接（1）按照设计要求，连接缆线与设备；（2）确保连接牢固、可靠；（3）测试连接质量，确保无误。

4. 系统测试（1）使用测试仪器对系统进行测试，包括线路通断、传输速率、信号质量等；（2）根据测试结果，对系统进行调整和优化。

5. 工程验收（1）组织验收小组，对施工质量进行验收；（2）验收合格后，进行系统交付使用。

四、施工要求1. 施工人员应严格按照施工图纸和规范要求进行施工；2. 施工过程中，注意安全防护，防止发生安全事故；3. 施工材料应选用合格产品，确保工程质量；4. 施工过程中，及时进行质量检查和验收，发现问题及时整改。

五、总结本综合布线工程施工方案旨在为用户提供一个高效、稳定、可靠的综合布线系统。

XXX办公楼网络综合布线设计方案设计方案：一、概述为了满足XXX办公楼网络需求，设计了一种综合布线方案。

该方案包括了建筑物外部网络接入、室内布线、设备选型和安装等内容。

目标是提供高质量、高速度、可靠的网络连接，满足办公楼内所有用户的需求。

二、建筑物外部网络接入1.网络接入选择根据XXX办公楼所在区域的网络条件和需求，选择可靠的网络接入方式，如光纤、ADSL、以太网等。

2.网络接入机房在办公楼内建立一个网络接入机房，并配备网络设备，如路由器、交换机、防火墙等。

机房应具备良好的散热、供电和安全措施。

3.光纤主干线通过铺设光纤主干线连接网络接入机房和每个楼层的网络终端设备，确保高速、稳定的网络传输。

三、室内布线1.布线类型选择根据网络需求和楼层结构，选择合适的布线类型，如CAT6a、CAT7等。

应保证布线质量，提供最大可扩展性和性能。

2.水平布线在每个楼层内进行水平布线，将网络信号连接到每个房间或办公区域。

布线应遵循标准规范，包括路径布线、接头设计和跳线管理等。

3.垂直布线在每个楼层之间进行垂直布线，通过布线架将信号传输到不同楼层。

垂直布线应具备良好的承重能力，并遵循标准规范。

四、设备选型和安装1.网络设备选型根据项目需求和预算，选择合适的网络设备，如交换机、路由器、防火墙等。

设备应具备高性能、稳定性和可扩展性。

2.设备安装安装和连接网络设备，确保其正常工作。

安装时应注意设备摆放位置、散热和供电等，保证设备的稳定性和安全性。

3.测试和调试进行网络布线完成后，对整个网络进行测试和调试，确保网络连接稳定、速度快。

并进行故障排除，修复任何问题。

五、综合布线管理1.标识和记录在每个布线点和设备上进行标识和记录，以便维护和管理。

标识应清晰、持久，方便未来的操作和维护。

2.维护和监控定期进行维护和监控，保证网络的稳定性和可靠性。

包括设备升级、安全漏洞修补、网络流量监控等。

3.技术支持提供定期的技术支持和更新，保持网络处于最佳状态。

XX大厦综合布线设计方案设计人：郑璐璐设计时间：2011-5-18目录一、前言 (1)二、需求分析 (2)2.1现状分析 (2)2.2系统配置 (2)2.3楼层信息点分布 (3)三、设计方案 (4)3.1设计原则及依据 (4)3.2设计概述 (6)3.3系统示意图 (9)四、施工方案建议 (10)4.1总体方案说明 (12)4.2施工组织计划 (13)五、系统的调测及验收 (15)5.1调试阶段 (16)5.2验收阶段 (16)5.3测试参数 (17)六、系统的维护与售后服务 (21)6.1维护 (21)6.2售后服务 (22)七、材料清单及其报价 (23)一、前言根据标准设计的布线方案，能适应和支持现有的或将来的通信及计算机网络需求，能适合语音、数据计算机局域网（LAN）、光纤分布数据接口（FDDI）、图像和其它连接的需要。

智能化楼宇的结构化布线系统不仅为现代化的信息通讯铺设了信息高速公路，而且也为楼宇的智能管理提供了集中的控制通路。

XX大厦综合布线将满足以下要求：●布线系统将贯穿于1、2、3楼的各个平面。

主要为话音、数据、图像等系统信号提供高性能传输路由。

作为一个综合性的线路平台，应具有最大的兼容性和开放性，可满足各类型通讯及计算机等的传输需要和网络结构，提供一个标准化、高带宽、低成本的网路环境。

●系统应具有开放的模块化结构，可灵活地进行资源分配，线路管理、变更和扩展。

●系统应提供一个安全、有序、便于管理的设备安装及连接环境，可快捷简便地进行系统安装和运行。

●在充分考虑目前应用情况下，以高起点和适度超前的原则来规划本系统。

为各种高性能应用提供充足的传输带宽，为日后系统的升级提供充足的空间。

采用目前国际上最先进的工程标准及规范，去设计和规划系统，使之成为市内的有代表性的工程样板。

●客户基本情况：楼层面积约xx米，且已有光纤到楼层。

网络信息点：xx个；语音信息点：xx个二、需求分析2.1现状分析：大楼建设的总目标是：以高性能综合布线系统支撑，建成一个包含多用途的办公自动化系统，能适应日益发展的办公业务电子化要求的现代化智能化楼宇。
