变压器低压侧直流电阻的测量

大容量变压器低压侧直流电阻测试分析【摘要】本文在进行测量变压器绕组直流电阻的目的及基本原理的基础上，结合相应的工作经验，指出测试大容量主变低压侧直流电阻时的相关注意事项.【关键词】大容量变压器低压侧绕组直流电阻测试1 引言随着电力系统的容量不断增大，单台变压器的容量也在不断增大，在大容量的变压器上，尤其是在低压三角形接法的低压绕组上进行直流电阻测量时，往往会因为各种原因造成测量时间很长，或由于测量结果不准确而造成误判，使正常运行的变压器被迫停运检查，造成不必要的人力、物力浪费，还会影响设备的安全运行。

特别是受过近区短路大电流冲击的主变压器，更容易因测量结果导致误判。

变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后必不可少的试验项目，也是故障后的重要检查项目。

测量变压器绕组的直流电阻的目的是：检查绕组接头的焊接质量和绕组有无匝间短路；电压分接开关的各个位置是否良好以及分接开关实际位置与指示位置是否相符；引出线有无断裂；多股导线并绕的绕组是否有断股等情况。

变压器绕组直流电阻测试是变压器出厂及预防性试验的主要项目之一，通过该项试验可以做的以下几点：（1）检查绕组焊接质量；（2）检查分接开关各个位置接触是否良好；（3）检查绕组或引出线有无折断处；（4）检查并联支路的正确性，是否存在由几根并联导线绕制成的绕组发生一处或多处断线的情况；（5）检查层、匝间有无短路的现象；（6）确定绕组的平均温升。

2 变压器绕组直流电阻测量方式变压器绕组直流电阻测量既是简单常规的试验项目，但又是耗时、准确度要求高的项目，它是确保变压器生产质量、检修质量和安全运行的一个重要手段。

结合国家标准及电力设备预防性试验规程有关规定：（1）l600kV A以上变压器，各相绕组电阻相互间的差别不应大于三相平均值的2%，无中性点引出的绕组其线间差别不应大于三相平均值的1%。

（2）1600kV A及以下的变压器，相间差别一般不大于三相平均值的4%，线间差别一般不大于三相平均值的2%。

变压器直流电阻测试方法原理直流电阻测试是一种常用的测试方法，用于测量变压器绕组的直流电阻值。

直流电阻值可以反映绕组的接触和连接情况，以及绕组的电阻状态和绝缘状态。

直流电阻测试方法可以分为两种类型，即全电桥法和双电桥法。

这两种方法都使用了一定的测试电流，测量出的电压和电流值可以用来计算绕组的直流电阻。

1.全电桥法原理全电桥法是最常用的直流电阻测试方法之一、它基于电桥平衡原理，使用一个全电桥电路将测试绕组连接到四个电阻器上。

测试时，电桥的输入电压作为测试电流通过绕组，电流经过四个电阻器和测试绕组后返回。

电桥通过调节四个电阻器的阻值来平衡电桥电路。

当电桥平衡后，电桥两边的电压相等。

此时可以根据电桥电路的参数和电压、电流值计算出绕组的直流电阻值。

2.双电桥法原理双电桥法是一种改进的直流电阻测试方法，它同样基于电桥平衡原理，但使用了两个电桥来测试绕组的直流电阻。

测试时，一个电桥通过测试绕组，而另一个电桥通过一个已知值的标准电阻。

两个电桥的输出电压经过运算，可以得到绕组的直流电阻值。

相比于全电桥法，双电桥法能够消除电桥两端的接触电势差对测试结果的影响。

同时，双电桥法还可以对绕组的电阻值进行同时测试，提高测试效率。

总结：变压器直流电阻测试方法原理主要是基于电桥平衡原理。

通过测试电流和电压值以及电桥电路的参数，可以计算出变压器绕组的直流电阻值。

全电桥法和双电桥法都是常用的测试方法，其中双电桥法相对于全电桥法具有更高的测试精度和效率。

直流电阻测试可以用来评估变压器绕组的接触和连接情况，以及绕组的电阻状态和绝缘状态。

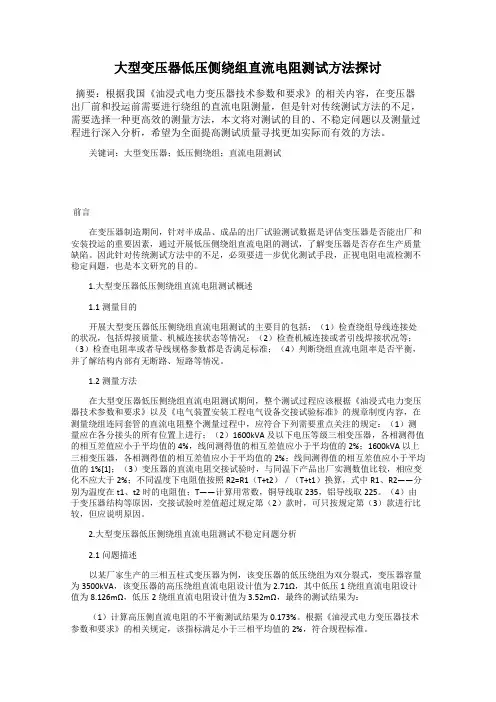

大型变压器低压侧绕组直流电阻测试方法探讨摘要：根据我国《油浸式电力变压器技术参数和要求》的相关内容，在变压器出厂前和投运前需要进行绕组的直流电阻测量，但是针对传统测试方法的不足，需要选择一种更高效的测量方法，本文将对测试的目的、不稳定问题以及测量过程进行深入分析，希望为全面提高测试质量寻找更加实际而有效的方法。

关键词：大型变压器；低压侧绕组；直流电阻测试前言在变压器制造期间，针对半成品、成品的出厂试验测试数据是评估变压器是否能出厂和安装投运的重要因素，通过开展低压侧绕组直流电阻的测试，了解变压器是否存在生产质量缺陷。

因此针对传统测试方法中的不足，必须要进一步优化测试手段，正视电阻电流检测不稳定问题，也是本文研究的目的。

1.大型变压器低压侧绕组直流电阻测试概述1.1测量目的开展大型变压器低压侧绕组直流电阻测试的主要目的包括：（1）检查绕组导线连接处的状况，包括焊接质量、机械连接状态等情况；（2）检查机械连接或者引线焊接状况等；（3）检查电阻率或者导线规格参数都是否满足标准；（4）判断绕组直流电阻率是否平衡，并了解结构内部有无断路、短路等情况。

1.2测量方法在大型变压器低压侧绕组直流电阻测试期间，整个测试过程应该根据《油浸式电力变压器技术参数和要求》以及《电气装置安装工程电气设备交接试验标准》的规章制度内容，在测量绕组连同套管的直流电阻整个测量过程中，应符合下列需要重点关注的规定：（1）测量应在各分接头的所有位置上进行；（2）1600kVA 及以下电压等级三相变压器，各相测得值的相互差值应小于平均值的4%，线间测得值的相互差值应小于平均值的2%；1600kVA以上三相变压器，各相测得值的相互差值应小于平均值的2%；线间测得值的相互差值应小于平均值的1%[1]；（3）变压器的直流电阻交接试验时，与同温下产品出厂实测数值比较，相应变化不应大于2%；不同温度下电阻值按照R2=R1（T+t2）／（T+t1）换算，式中 R1、R2——分别为温度在t1、t2时的电阻值；T——计算用常数，铜导线取235，铝导线取225。

变压器直流电阻的测量方法讨论田凤华（东电一公司调试所辽宁铁岭112000）[摘要]主要介绍有关变压器直流电阻的几种测量方法，分析其测量过程及结果，并针对现有测量绕组的直流电阻的不足，结合现场工作实例验证，提出一些测试变压器绕组直流电阻的新方法，能快速准确的得到测试结果，值得电气试验人员在实际工作中借鉴。

[关键词]直流电阻快速测量方法中图分类号：T M 4文献标识码：A 文章编号：1671－7597（2009）0920040－01一、引言上，待电流稳定后，读取毫安表（m V ）和电流表（A ）之值。

变压器绕组的直流电阻的测量是变压器在交接、大修和改变分接开关后，必不可少的试验项目，也是故障的重要检查项目。

因此试验方法很关键，在常用的方法中也存在一些问题，影响测量结果的准确度。

二、测量变压器绕组直流电阻的目的查检绕组接头的焊接质量和绕组有无匝间短路；电压分接开关的各个位置接触是否良好及分接开关实际位置与指示是否相符；引出线有无断裂；多股导线并绕的绕组是否有断股等情况。

变压器绕组的直流电阻是变压器在交接、大修和改变分接开关后，必不可少的试验项目，也是故障的重要检查项目。

三、测量直流电阻的方法及存在的问题（二）采用恒流电源作为电桥的测量电源测量变压器绕组的直流电阻，一般采用的方法有电桥法和电压降法两如采用Q H Y -5A 型全压恒流电源，Y J -63型稳压电源和双臂电桥同时使种。

试验时，应测量变压器各次绕组的直流电阻。

三相变压器可测量线间用，能使电源很快趋于稳定，以便快速测定绕组的直流电阻。

电阻R A B 、R B C 、R CA ，有中性点引出的，要测量相电阻R A 、R B 、R C 。

带有分接但是实践证明，上述试验方法，有时效果很好，有时即便是同类型的头的绕组，交接和大修试验时，应测量所有分接头位置的绕组电阻值。

变压器，效果却不显著。

因此除了采用使试验电源快速稳定的办法之外，电桥法是用单臂电桥或双臂电桥进行测量（单臂电桥也称惠斯通电还需注意以下几点：桥），这种方法可以直接读取数据，而且一人操作，只要遵守操作顺序1．试验电源要足够。

变压器直流电阻测试方法
变压器直流电阻测试方法是评估变压器电气性能和检测电气故障的关键方式之一。

它能够帮助确定变压器绕组和接头的健康状况，以及检测潜在的损坏或故障。

以下是一种常用的变压器直流电阻测试方法：
1. 测试前准备：首先，确保变压器处于停电状态，并将变压器与电源完全断开
连接。

然后，清理测试区域，确保测试设备和测量仪器的可靠性和准确性。

2. 连接测试仪器：将测试仪器连接到待测变压器的绕组和接头。

根据测试装置
的规格和要求，选择适当的测试电流和测试电压范围。

确保所选的测试电流和电压不会对变压器造成任何损害。

3. 进行测试：打开测试仪器并启动测试。

测试仪器将向待测变压器的绕组施加
直流电流，并测量通过变压器绕组产生的电压降。

测试仪器将根据所测量的电压降和施加的电流计算出变压器的直流电阻值。

4. 分析结果：根据测试结果和变压器的规格标准，对测试结果进行分析和评估。

通常，变压器的直流电阻值会在一定的范围内波动。

如果测量结果与规格要求相符，则说明变压器绕组和接头在电气上是正常的。

如果差异较大，则可能存在损坏或故障。

5. 检测故障：如果测量结果显示变压器的直流电阻值超出了规格要求的范围，
可能意味着存在绕组接头的松动、损坏、接触不良或其他故障。

此时，需要进一步排除故障的原因，并采取适当的维修或更换措施。

总而言之，变压器直流电阻测试方法是一种有效的电气性能评估和故障检测手段。

通过准确的测试和分析，可以及时发现和解决变压器的电气问题，确保变压器的正常运行和延长其使用寿命。

变压器直流阻值测量方法直流阻值测量方法的主要目的是测量变压器的直流电阻，以评估变压器的导电性能和绝缘状态。

在测量直流电阻之前，首先需要确认变压器已经停止运行并且已经充分冷却，否则可能会对测量结果产生干扰。

以下是一种常用的变压器直流阻值测量方法：1.准备工作：-确保测量仪器和电缆的状态良好，无损坏或短路等问题。

-检查引线和接头是否干净、良好接触，并用毛刷或干净的布擦拭清洁。

-确保电源和测量仪器接地正常，以确保操作安全。

2.连接测量仪器：-将测试仪表设置为直流电阻测量模式，并选择适当的量程。

-将测量仪器的电源线接地。

-将测量仪器的正负引线分别连接到变压器的高压绕组和低压绕组的两端，确保接线牢固。

3.断开变压器的中性点：-如果变压器有中性点，请在测量前将中性点断开，以避免对测量结果的影响。

-断开中性点前，请确保变压器处于完全停止状态，并遵循相关安全操作规程。

4.进行测量：-打开开关，使测量仪器开始测量变压器的直流电阻。

-等待一段时间，直到测量仪器稳定下来。

此时，读取并记录所测量的直流电阻值。

-根据需要，反复进行多次测量，并计算它们的平均值以提高测量的准确性。

5.结束测量：-测量结束后，先断开测量仪器的电源线，然后再断开测量仪器的接线。

-将测量仪器设置为其他模式或关闭电源，以确保测量仪器的正常使用寿命。

在进行变压器直流阻值测量时，需要注意以下几点：-测量仪器的选择和使用必须符合相关的电气安全规范和规程。

-测量仪器必须具有足够的测量范围和准确度，以满足测量要求。

-进行测量时，要确保环境安静，并避免干扰。

变压器直流电阻测试仪测试与操作方法
变压器直流电阻测试仪测试与操作方法：
1、接线：把被测试品通过专用电缆与本机的测试接线柱连接，连接牢固，同时把地线接好。

单通道直接测量接线。

2．量程选择：打开电源开关，显示屏上会显示如图三，这时可通过选择键对所测试品电阻范围进行选择，每按一下选择键，显示屏上会滚动出现各量程，10A、5A、1A、100mA、<5mA。

图三开机主菜单
3．选择：当选中“电流”菜单时，按选择键可以选择电流大小，
4．测试：当选择好菜单内容后，在“测试”菜单下，按下测试键就开始测试，变压器直流电阻测试仪显示屏指示充电电流值同时提示“正在充电请稍侯”，当电流稳定后显示屏显示所使用的测试电流，同时提示“正在测试请稍侯”，同时“测试”两字开始闪烁，之后显示电流值和电阻值按测试键可以重新测量但电流维持不变。

测试时当所选电流太小时，会提示“请换大电流”，因为电阻太小仪器测量不能满足要求，此时应更换大电流重新测试。

测试时当所选电流太大时，会提示“请换小电流”，因为电阻太大仪器测量电流充不上去，此时应更换小电流重新测试。

5．测试完毕后，按“复位”键，仪器电源将与绕组断开，同时放电，音响报警，这时显示屏回到初始状态，放电音响结束后，可重新接线，进行下次测量或拆下测试线与电源线结束测量。

精品资料欢迎下载。

变压器直流电阻测试方法变压器是电气系统中非常重要的元件，测试其直流电阻可以用于检测变压器的绝缘状态以及质量。

以下是测试变压器直流电阻的一种常见方法。

请注意，这种方法需要谨慎操作，确保您有适当的安全设备和知识。

所需工具和材料：1. 一个数字电表或万用表，具备直流电阻测量功能。

2. 一根连接电缆。

3. 安全手套和护目镜。

步骤：1. 断电和放电：在测试变压器之前，务必切断电源并确保变压器完全放电。

这是为了确保您的安全，防止触电或意外伤害。

2. 选择测试电表：设置您的数字电表或万用表以测试直流电阻。

通常，电表上有一个欧姆符号（Ω），表示电阻测试模式。

选择适当的量程，以便能够测量变压器的电阻。

3. 连接电缆：将电表的测试引线连接到变压器的两个端子上，确保连接牢固。

电缆的连接应该保持良好，以确保准确的测量。

4. 测量电阻：打开电表并开始测量。

电表将显示变压器的直流电阻值，通常以欧姆为单位（Ω）。

根据测试结果，您可以评估变压器的绝缘状态。

如果电阻值远远低于正常值，可能表示绝缘损坏。

5. 重复测试：通常，会多次进行测试以确保准确性。

变压器的电阻值可能会因温度、湿度等环境因素而变化。

进行多次测试，并取平均值。

6. 解释测试结果：电阻值的含义取决于变压器的类型和规格。

通常，较高的电阻值表示较好的绝缘状态，较低的电阻值可能表示问题。

请参考变压器的规格和生产商的建议来解释测试结果。

在测试变压器的电阻时，请特别小心，确保操作安全。

如果不确定如何进行测试或解释结果，最好咨询专业电气工程师的建议，以确保正确维护和操作电气设备。

详细讲解变压器绕组直流电阻测试的三种方法详细讲解变压器绕组直流电阻测试的三种方法，变压器绕组的直流电阻是变压器在交接、大修和改变分接开关后必不可少的试验项目。

测量直流电阻的目的是：1.检查绕组接头的焊接质量有无匝间短路;2.电压分接开关各个位置是否良好以及分接开关实际位置与指示位置是否相符;3.引出线有无断裂;4.多股导线并饶的绕组是否有断股等情况。

下面为大家介绍三种测量变压器绕组直流电阻测试仪的方法，方便广大进行变压器直流电阻测试的朋友更好的进行该项试验。

一、电流电压表法电流电压表法又称电压降法。

电压降法的测量原理是在被测绕组中通以直流电流，因而在绕组的电阻上产生电压降，测量出通过绕组的电流及绕组上的电压降，根据欧姆定律，即可算出绕组的直流电阻，测量接线如图1所示。

图1：电流电压表法测量直流电阻原理图a——测量大电阻;b——测量小电阻测量时，应先接通电流回路，待测量回路的电流稳定后再合开关52,接入电压表。

当测量结束，切断电源之前，应先断S2,后断S1,以免感应电动势损坏电压表，测量用仪表准确度应不低于0.5级，电流表应选用内阻小的电压表应尽量选内阻大的4位高精度数字万用表。

当试验采用恒流源，数字式万用表内阻又很大时，一般来讲，都可使用图1(b)的接线测量。

根据欧姆定律，由下式可计算出被测电阻的直流电阻。

Rx=U/I式中，Rx——被测电阻(Q);U——被测电阻两端电压降(V);I——通过被测电阻的电流(A)。

电流表的导线应有足够的截面，并应尽量地短，且接触良好，以减小引线和接触电阻带来的测量误差，当测量电感量大的电阻时，要有足够的充电时间。

二、平衡电桥法应用电桥平衡的原理来测量绕组直流电阻的方法称为电桥法。

常用的直流电桥有单臂电桥及双臂电桥两种。

1、单臂电桥单臂电桥测量原理接线如图2所示，当R1上的电压降等于R3上的电压降时，则A 、B 两点间没有电位差，即检流计中没有电流，此时It 流经R1和R2,12流经R3和R4，电桥达到平衡。

变压器试验方法及过程一、变压器常规试验1.直流电阻测定试验：这个试验用来测定变压器的绕组直流电阻。

测试方法是通过接好的两个线圈端子加直流电压，通过电压和流过电阻的电流来计算电阻值。

2.变比测定试验：也称为开路试验，这个试验用来测定变压器线圈的变压比。

测试方法是将低电压侧接上稳压电源，通过测量高电压侧的输出电压和低电压侧的输入电压来计算变比。

3.空载试验：这个试验用来测定变压器的空载电流和铁损耗。

测试方法是将变压器的低电压侧加上额定电压，记录低电压侧的电压和空载电流，然后通过计算来确定变压器的空载电流和铁损耗。

4.短路试验：这个试验用来测定变压器的短路电流和电阻损耗。

测试方法是将变压器的低电压侧短路，然后通过测量高电压侧的电压和短路电流来计算变压器的短路电流和电阻损耗。

5.负载损耗试验：这个试验用来测定变压器在额定负载下的负载损耗。

测试方法是将变压器的低电压侧接上额定负载，通过测量高电压侧的电压和负载电流来计算变压器在额定负载下的负载损耗。

二、特殊试验1.冷却方式试验：这个试验用来确定变压器的冷却方式是否符合设计要求。

测试方法是在不同的冷却方式下进行试验，观察变压器在不同冷却方式下的运行情况。

2.过载试验：这个试验用来确定变压器在过载工况下的性能。

测试方法是将变压器在额定负载以上进行负载，观察变压器在过载工况下的温度升高情况和负载损耗是否符合要求。

3.短时耐压试验：这个试验用来确定变压器是否能承受短时的过电压冲击。

测试方法是给变压器的低电压侧加一段时间的高电压，观察变压器在这段时间内的运行情况和是否损坏。

三、型式试验型式试验是针对特定类型的变压器进行的一系列试验，以验证其设计和制造是否符合标准要求。

常见的型式试验有：绝缘电阻试验、交流高压试验、浸渍试验、频率响应分析试验、局部放电试验等。

以上是常见的变压器试验方法及过程，试验的具体内容和要求可以根据具体的变压器类型和标准要求进行调整和补充。

在试验过程中，需要确保安全，并按照标准规定的试验频率和参数进行操作，最后将试验结果进行记录和评估，以确保变压器的质量和可靠性。
