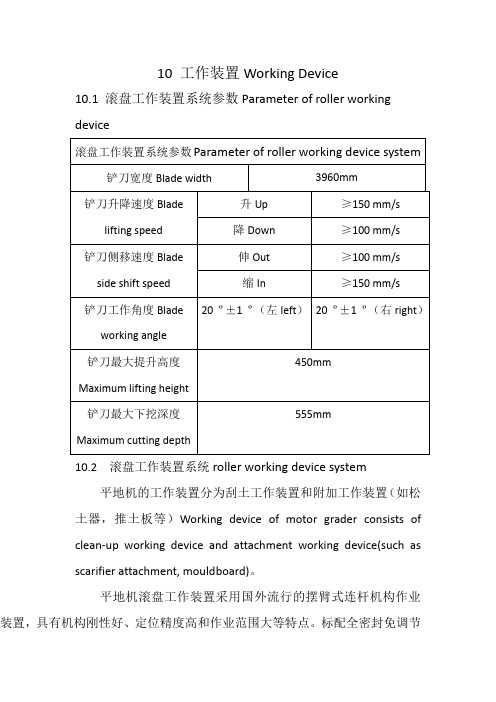

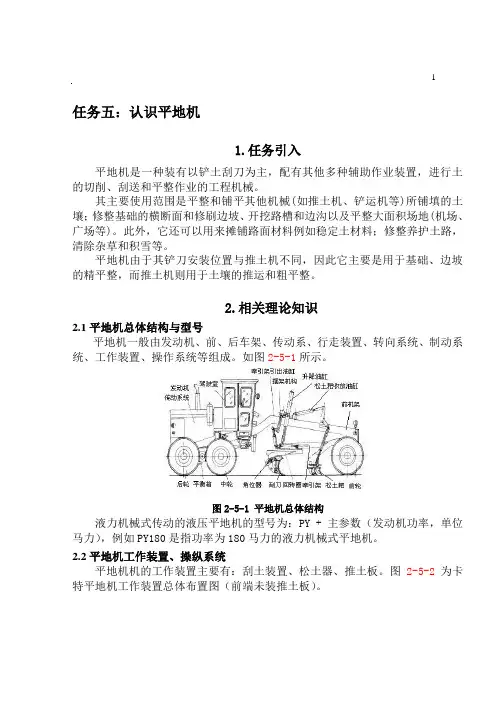

10 工作装置Working Device10.1 滚盘工作装置系统参数Parameter of roller workingdevice10.2 滚盘工作装置系统roller working device system平地机的工作装置分为刮土工作装置和附加工作装置（如松土器，推土板等）Working device of motor grader consists ofclean-up working device and attachment working device(such asscarifier attachment, mouldboard)。
平地机滚盘工作装置采用国外流行的摆臂式连杆机构作业装置，具有机构刚性好、定位精度高和作业范围大等特点。
标配全密封免调节滚盘式回转装置，回转平稳精度高，可适应恶劣工作环境。
平地机工作装置如下图10-1所示：牵引架的前端是个球头铰，与车架前端铰接，因而牵引架可绕球铰在任意方向转动和摆动。
回转圈在牵引架上，可在回转驱动装置的驱动下绕牵引架转动，从而带动铲刀360º回转。
铲刀的背面有上下两条导板支撑在导座的滑槽上，可以在铲刀侧移油缸的推动下侧向滑动。
在铲土过程中，小的铲刀切削角能够减少切削阻力，而大的铲刀切削角可以调整平整精度和拌合效果The working device of motor grader roller adopt the swing-arm-type connecting rod operation device which is popular in foreign countries. It is characterized with good inflexibility and high positioning accuracy and large operation range. With a standard fully-sealed slewing device free of adjustment, this working device has a high slewing accuracy and can adapts to harsh working environment. The following Picture 10-1 is the picture of grader’s working device. The front end of traction frame has a ball join connected with the front end, which enables traction frame turn and swing at an arbitrary angle surrounding the ball joint。

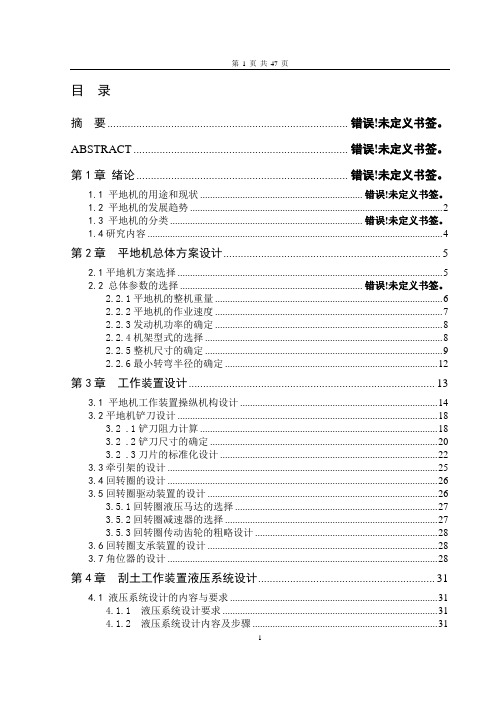

目录摘要................................................................................. 错误！未定义书签。
ABSTRACT ........................................................................ 错误！未定义书签。
第1章绪论....................................................................... 错误！未定义书签。
1.1 平地机的用途和现状 ............................................................... 错误！未定义书签。
1.2 平地机的发展趋势 (2)1.3 平地机的分类 ........................................................................... 错误！未定义书签。
1.4研究内容 (4)第2章平地机总体方案设计 (5)2.1平地机方案选择 (5)2.2 总体参数的选择 ....................................................................... 错误！未定义书签。
2.2.1平地机的整机重量 (6)2.2.2平地机的作业速度 (7)2.2.3发动机功率的确定 (8)2.2.4机架型式的选择 (8)2.2.5整机尺寸的确定 (9)2.2.6最小转弯半径的确定 (12)第3章工作装置设计 (13)3.1 平地机工作装置操纵机构设计 (14)3.2平地机铲刀设计 (18)3.2 .1铲刀阻力计算 (18)3.2 .2铲刀尺寸的确定 (20)3.2 .3刀片的标准化设计 (22)3.3牵引架的设计 (25)3.4回转圈的设计 (26)3.5回转圈驱动装置的设计 (26)3.5.1回转圈液压马达的选择 (27)3.5.2回转圈减速器的选择 (27)3.5.3回转圈传动齿轮的粗略设计 (28)3.6回转圈支承装置的设计 (28)3.7角位器的设计 (28)第4章刮土工作装置液压系统设计 (31)4.1 液压系统设计的内容与要求 (31)4.1.1 液压系统设计要求 (31)4.1.2 液压系统设计内容及步骤 (31)4.2 液压系统图的设计和分析 (32)4.3 确定液压系统的主要参数 (34)4.3.1 系统压力的确定 (34)4.3.2系统最大流量的确定 (34)4.4 液压元件的选择和设计 (36)4.4.1 液压元件选择的原则 (36)4.4.2液压泵的选择 (38)4.4.3液压阀的选择 (39)4.4.4油缸主要零部件的设计 (40)4.5液压系统的性能计算 (41)4.5.1 系统总效率的验算 (41)4.5.2 温升的验算 (42)结论................................................................................. 错误！未定义书签。
由于我国土地形状复杂，类型繁多，且纬度跨越大，故我国各省的农业机械各有差异，其现代化程度不同。
我省是以水稻为主要粮食的地区,且无法适用于大规模的生产，但又是水田，泥泞土地的作业有一定的难度。
本文基于机械设计和相关的理论研究，利用减速箱，单片机和液压装置设计了一台水田平地机。
由于本人能力有限，此文只着重设计了其传动装置与平地的液压装置。
此次设计的水田平地机特点是结构简单，受力均匀，运行平稳，工作效率高。
关键词：水田平地机；耕整机；手推；液压系统设计due to land complex shapes, type range and latitude spans, of agricultural machinery in all the different, varying degrees of its modernization. I mainly hilly land in type, but with rice as the main food of the region. Cannot be applied to large-scale production, but paddy fields, muddy land a job with a certain degree of difficulty. This article is based on research on mechanical design and theories related to the, using gearboxes, hydraulic design of single-chip and a grader for paddy field. Because of my ability is limited, this article only focuses on the design of its gear and leveling of hydraulic equipment. Grader for paddy field feature of the design is simple, uniform, stable operation, high efficiency.Keywords:grader for paddy field; cultivator; hand; design of hydraulic systems摘要 (Ⅰ)ABSTRACT (Ⅱ)前言 (Ⅴ)1 绪论 (1)1.1 水田平地机在国内外的发展和使用 (1)1.2 设计水田平地机的意义 (1)1.3 作品的结构特点与优势 (2)2 水田平地机的方案选择 (3)2.1 柴油机的选择 (4)2.2 减速箱的设计 (5)2.3 设计V带 (6)2.4 齿轮的设计 (8)2.5 轴的设计 (11)3 液压系统的设计及整体方案的确定 (21)3.1 确定液压系统的压力和流量 (21)3.2 液压缸主要尺寸的确定 (22)3.3 各主要液压器件选择及其工作原理 (22)4 润滑方式的确定以及其它的一些要求 (26)5 总结 (27)参考文献 (28)致谢 (29)稻田搅浆平地机是我省广泛采用的主要水田平地机械，手推式搅浆平地机适应了我省山丘为主的主要地形形式，并且也满足了耕地的主要作业要求。

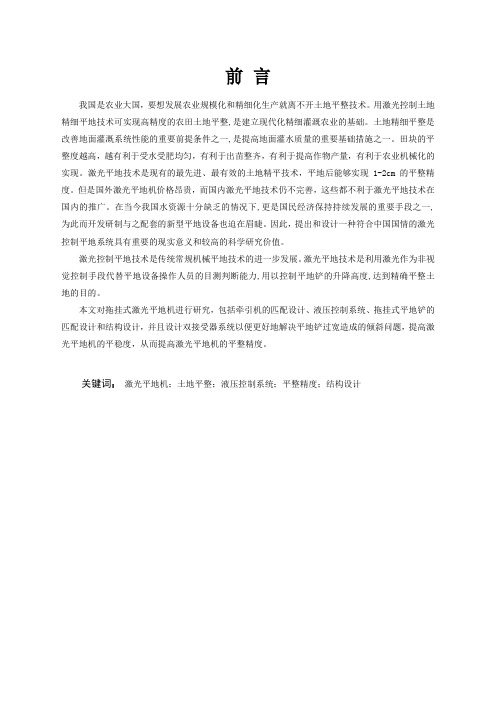

前言我国是农业大国，要想发展农业规模化和精细化生产就离不开土地平整技术。
