外箱加工
区
成品
车间布局规划图
说明：
1、布局的原则：以物料的方向为导向，以物流距离最短为出发点，以生产安全为核心，以作业方便、高效为重点、以参观者的角度来审视进行布局。
2、仓库到钣金的主通道为3米宽，其它通道1.8-2米宽，全部用绿色漆，并标识为参观通道有箭头方向。
3、生产办公室放在二楼（计划、采购、品质）旁边设会客接待室。
4、二条生产流水线间的子流水线取消，确保参观通道安全通畅。
5、包装线1和2整体长度缩短到20米长（现30米）包装线2，之前的横线改为和线1一样为竖线。
6、圆桶产品的加工和贴标作业区高在生产流水线2线的旁边，直接上流水线。
7、总装所需的配件加工作业，全部集中到一个区。
发泡作业区
待制品周转区产品清理区
流水线1
物料区
门制做区
流水线2
自动抽真空
物料区配件放置
自动抽真空
雪种
检漏
电检
冲床
自动激光线
板料区
包装流水1线
雪种
检漏焊接配件加工区
圆桶贴标区
圆桶加工区
待制品周转区
剪板
圆桶加工区
待制品周转区
待制品周转区
待制品周转
区
待制品周转区
待制品周转区
测试品
绿化带
折弯机
周转车
周转车
折弯机折弯机碰焊机碰焊机内胆拼装
外箱拼装
内外拼装
流水线
待制品周转
区
待制品周转
区
待制品周转
区
激光机办公室
周转区
剪板
折弯机折弯机待检区
板料区
包装流水2线。

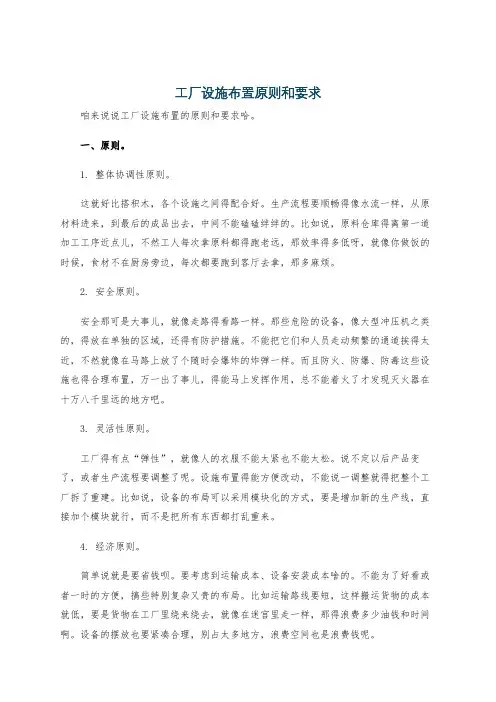

工厂设施布置原则和要求咱来说说工厂设施布置的原则和要求哈。
一、原则。
1. 整体协调性原则。
这就好比搭积木，各个设施之间得配合好。
生产流程要顺畅得像水流一样，从原材料进来，到最后的成品出去，中间不能磕磕绊绊的。
比如说，原料仓库得离第一道加工工序近点儿，不然工人每次拿原料都得跑老远，那效率得多低呀，就像你做饭的时候，食材不在厨房旁边，每次都要跑到客厅去拿，那多麻烦。
2. 安全原则。
安全那可是大事儿，就像走路得看路一样。
那些危险的设备，像大型冲压机之类的，得放在单独的区域，还得有防护措施。
不能把它们和人员走动频繁的通道挨得太近，不然就像在马路上放了个随时会爆炸的炸弹一样。
而且防火、防爆、防毒这些设施也得合理布置，万一出了事儿，得能马上发挥作用，总不能着火了才发现灭火器在十万八千里远的地方吧。
3. 灵活性原则。
工厂得有点“弹性”，就像人的衣服不能太紧也不能太松。
说不定以后产品变了，或者生产流程要调整了呢。
设施布置得能方便改动，不能说一调整就得把整个工厂拆了重建。
比如说，设备的布局可以采用模块化的方式，要是增加新的生产线，直接加个模块就行，而不是把所有东西都打乱重来。
4. 经济原则。
简单说就是要省钱呗。
要考虑到运输成本、设备安装成本啥的。
不能为了好看或者一时的方便，搞些特别复杂又贵的布局。
比如运输路线要短，这样搬运货物的成本就低，要是货物在工厂里绕来绕去，就像在迷宫里走一样，那得浪费多少油钱和时间啊。
设备的摆放也要紧凑合理，别占太多地方，浪费空间也是浪费钱呢。
5. 便于管理原则。
这就像管理一群孩子，得让他们有秩序。
不同的部门和工序得划分清楚，这样管理人员一眼就能看出来哪里出问题了。
比如说质量检测部门，得放在生产流程中合适的位置，能及时发现产品的问题。
而且监控设备、管理办公室这些也要布置得合理，要能方便地看到生产的各个环节，总不能管事儿的人都找不到自己该看的地方吧。
6. 环保原则。
现在环保可重要啦，就像爱护自己的家一样爱护环境。
车间设计布置原则一、车间布局要考虑工艺流程车间里各种设备和工序的安排，得按照生产的工艺流程来。
就像做一道菜，得先洗菜切菜，再下锅炒，最后装盘，车间里生产产品也是这个道理。
如果把工序顺序弄乱了，就像先装盘再炒菜一样，那肯定是不行的。
比如说生产汽车，那得先有车架的组装，然后再安装发动机等部件，如果把发动机安装的地方安排在离车架组装很远的地方，零部件在车间里传来传去，既浪费时间又容易出错。
二、安全原则很重要在车间设计布置的时候，安全是必须要考虑的。
要保证设备之间有足够的安全距离，防止设备运行的时候互相碰撞或者工人在操作的时候被夹到。
像那些大型的冲压设备，周围一定要有防护栏，避免工人不小心进入危险区域。
而且通道也要设计得宽敞一点，要是通道太窄了，万一有紧急情况，工人跑都跑不出去，那可就危险了。
还有就是要考虑防火、防爆等安全因素，如果车间里有易燃易爆的物品，就得把它们放在专门的区域，并且做好防火防爆的措施，像安装防火门、防爆灯之类的。
三、要方便物料的运输和存储车间里的物料得能够顺利地从仓库运到生产线上，生产出来的产品也得能够方便地存放到仓库或者运出去。
所以在设计车间布局的时候，要把仓库、生产线、运输通道等安排得合理。
比如说，把原材料仓库安排在离生产线近一点的地方，这样搬运物料就不需要走很远的路，既节省了人力又提高了效率。
而且物料的存储区域也要规划好，不同的物料要分类存放，这样找起来方便，也不容易出错。
四、要考虑员工的工作环境员工在车间里要长时间工作，所以工作环境要好。
要有足够的采光，不能让车间里黑乎乎的，不然员工干活都看不清楚。
通风也要良好，要是车间里空气不流通，又闷又有异味，员工工作起来肯定不舒服。
还要考虑噪音的问题，如果有一些设备噪音很大，就要想办法采取隔音措施，像给设备安装隔音罩之类的。
另外，休息区也要安排好，让员工在休息的时候有个舒适的地方可以放松一下。
五、空间利用要合理车间的空间是有限的，所以要充分利用好每一寸空间。
工厂布置原则图文稿工厂布置原则集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）工厂平面布置原则第一节?工厂布置与物流管理一、厂址选择所谓工厂选址，是指如何运用科学的方法决定工厂的地理位置，使企业的整体经营运作系统有机结合，以便有效、经济地达到企业的经营目的。
(一) 选址选址包括两个层次的问题：第一是选位，即选择什么地区（区域）设厂。
第二是定址。
地区选定之后，具体选择在该地区的什么地方。
(二) 工厂选址的影响因素选择地区时的影响因素有：1. 是否接近于市场这里的市场概念是广义的，也许是一般消费者，也许是配送中心，也许是作为用户的其他厂家。
接近产品目标市场的最大好处是有利于产品的迅速。
投放和运输成本的降低。
2. 是否接近于原材料供应地对原材料依赖性较强的企业应考虑尽可能接近原材料供应地，特别是与产品相比，在原材料的重量和体积更大的情况下，应尽量靠近原材料供应地。
3. 运输问题根据产品及原材料、零部件的运输特点，考虑应接近铁路、港口还是其他交通运输条件较好的区域。
4. 与外协厂家的相对位置5. 劳动力资源不同地区的劳动力，其工资水平、受教育状况等都不同。
在有些特殊情况下，可能在某些特定地区才更容易提供符合某些特定要求的熟练劳动力等。
6. 基础设施条件对于一个工厂来说，有五项基础设施是需要在选址时予以认真考虑的：供水；电；煤气；排水；“三废”处理。
某些企业要耗用大量的水，如食品制造、电镀等；而另一些企业如化学加工的工艺过程则需大量的电。
对这些基础设施如不在选址时予以充分考虑，则会造成成本上升和带来不便。
7. 气候条件根据产品的特点，有时还需要考虑温度、湿度、气压等气候因素，如精密仪器对这方面的要求就比较高。
8. 政策法规条件在某些国家或地区建厂，可能会得到一些政策、法规上的优惠待遇，如我国的经济特区、经济开发区、某些低税率国家等。
这也是当今跨国企业在全球范围内选址时要考虑的重要因素。
食品加工车间布局原则（1）确定设备布置形式根据车间的生产纲领，分析产品—产量关系，从而确定生产类型是大量生产、成批生产还是单件生产，由此决定车间设备布置形式是采用流水线式，成组单元式还是机群式。
（2）满足工艺流程要求车间布置应保证工艺流程顺畅，物料搬运方便，减少或避免往返交叉物流现象。
（3）实行定置管理，工作环境整洁，安全.对车间布置时除对主要生产设备安排适当位置外，还需对其它所有组成部分包括在制品暂存地，废品废料存放地，检验试验用地、工人工作地，通道及辅助部门如办公室，生活卫生设施等安排出合理的位置，确保工作环境整洁及生产安全。
（4）选择适当的建筑形式根据工艺流程要求及产品特点，配备适当等级的起重运输设备，进一步确定建筑物高度、跨度、拄距及形状。
（5）采光、照明、通风，采暖、防尘、防噪声。
（6）具备适当的柔性，适应生产的变化内包装间地面材质我公司生产速冻米面制品。
QS认证时，审核老师看到我们内包装间的地面用的是金钢砂（整个车间都用的是这个材料）。
开了一个不合格项，说是要改为环氧树脂。
但是，车间的基建已结束了，包装机已安装好了，现在再改已来不急了，不改又无法关闭不合格项。
求助：1、不知国家相关标准中是否要求此内容，是哪个标准？2、金钢砂、水磨石、环氧树脂、水泥地面、瓷砖（地板砖）、食用漆之间的区别？速冻食品车间不同区域应该选用哪种？3、要是必须改的话，我公司现在的情况如何改造？一般各个故意犯都是这样对地面进行要求：地面应耐腐蚀、耐磨、防滑并有适当坡度，易于排水、无积水，易于清洗消毒并保持清洁；地面和墙壁之间的连接部分应采取弧形连接，易于清洁。
碳化硅又称金钢砂或耐火砂。
碳化硅是用石英砂、石油焦(或煤焦)、木屑(生产绿色碳化硅时需要加食盐)等原料在电阻炉内经高温冶炼而成。
目前我国工业生产的碳化硅分为黑色碳化硅和绿色碳化硅两种，均为六方晶体，比重为 3.20～3.25，显微硬度为2840～3320kg/mm2。
(完整word版)工厂车间平面布置和临时设施、临时道路布置工厂车间平面布置和临时设施、临时道路布置本文档旨在提供工厂车间平面布置和临时设施、临时道路布置方面的指导和建议。
工厂车间平面布置工厂车间的平面布置是为了最大化生产效率和人员流动性而设计的。
以下是几个重要的考虑因素：1. 工作流程：根据生产过程的不同，将车间划分为不同的区域，并安排相应的设备和工作台。
合理的工作流程可以提高工人的效率和协作能力。
2. 物料流动：确保原材料和成品的流通和储存顺畅。
分析物料流动路径，安排合适的存储区域和物料处理设备，以最小化物料移动和时间浪费。
3. 人员流动：安排足够的通道和紧急出口，并确保车间的布局符合安全标准。
合理的人员流动可以避免拥堵和事故发生。
4. 通风和照明：考虑车间内的通风和照明需求，为工人提供一个良好的工作环境。
合适的通风和照明可以提高工作效率和员工的工作态度。
临时设施布置在某些特定情况下，可能需要安装临时设施来满足工厂的临时需求。
以下是一些建议：1. 临时办公室：如果需要额外的办公空间，可以设置临时办公室。
根据需要，选择合适的场地，并提供必要的设备和家具。
2. 临时休息区域：为员工提供合适的休息和用餐区域。
确保这些区域与车间区域分开，以提供一个舒适和安静的环境。
3. 临时储存区域：如果需要临时储存额外的物料或产品，可以设置临时储存区域。
根据物料的特性和数量，选择合适的储存方法和设备。
临时道路布置在设置临时设施和车间后，可能需要合适的临时道路布置来确保人员和物料的顺畅流动。
以下是一些要点：1. 编排交通流：根据实际需求和临时设施的位置，规划合适的交通流向。
确保道路宽度足够容纳人员和设备的移动。
2. 标识和指示：在临时道路上设置合适的标识和指示牌，以引导人员和指示前进方向。
确保标识清晰可见，以避免混乱和事故发生。
3. 安全考虑：将安全措施融入临时道路布置中。
例如，设立防护栏或减速带，以确保行人和车辆的安全。
工厂布置原则集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）工厂平面布置原则第一节?工厂布置与物流管理一、厂址选择所谓工厂选址，是指如何运用科学的方法决定工厂的地理位置，使企业的整体经营运作系统有机结合，以便有效、经济地达到企业的经营目的。
(一) 选址选址包括两个层次的问题：第一是选位，即选择什么地区（区域）设厂。
第二是定址。
地区选定之后，具体选择在该地区的什么地方。
(二) 工厂选址的影响因素选择地区时的影响因素有：1. 是否接近于市场这里的市场概念是广义的，也许是一般消费者，也许是配送中心，也许是作为用户的其他厂家。
接近产品目标市场的最大好处是有利于产品的迅速。
投放和运输成本的降低。
2. 是否接近于原材料供应地对原材料依赖性较强的企业应考虑尽可能接近原材料供应地，特别是与产品相比，在原材料的重量和体积更大的情况下，应尽量靠近原材料供应地。
3. 运输问题根据产品及原材料、零部件的运输特点，考虑应接近铁路、港口还是其他交通运输条件较好的区域。
4. 与外协厂家的相对位置5. 劳动力资源不同地区的劳动力，其工资水平、受教育状况等都不同。
在有些特殊情况下，可能在某些特定地区才更容易提供符合某些特定要求的熟练劳动力等。
6. 基础设施条件对于一个工厂来说，有五项基础设施是需要在选址时予以认真考虑的：供水；电；煤气；排水；“三废”处理。
某些企业要耗用大量的水，如食品制造、电镀等；而另一些企业如化学加工的工艺过程则需大量的电。
对这些基础设施如不在选址时予以充分考虑，则会造成成本上升和带来不便。
7. 气候条件根据产品的特点，有时还需要考虑温度、湿度、气压等气候因素，如精密仪器对这方面的要求就比较高。
8. 政策法规条件在某些国家或地区建厂，可能会得到一些政策、法规上的优惠待遇，如我国的经济特区、经济开发区、某些低税率国家等。
这也是当今跨国企业在全球范围内选址时要考虑的重要因素。
9. 政治和文化条件选址时对于一些涉及政治、少数民族政策、人文风情等方面的因素也不能忽视，否则可能带来严重后果。
选择具体位置时的影响因素主要有：1. 可扩展性除了根据生产运作规模来规划和决定所需的面积外，还需要考虑到必要的生活区用地、绿地占地等。
最重要的是要考虑到未来的可扩展性，一个工厂一开始就建设到容积极限，不留余地无疑是不明智的，应在选址时为将来的发展留下充分的可能。
2. 地质情况如地面是否平整，地质状况是否能满足未来设施的载重等方面的要求。
3. 周围环境所选位置能否为职工提供包括住房、娱乐、生活服务、交通等在内的良好生活条件。
这也是能使生产运作系统有效、高效运行的必要条件之一。
同时也要考虑科技依托条件，对于一些技术密集型产业，尤其是高新技术产业，应选择建在科技人员集中的地区，如大专院校和科研院所的附近，以利依靠雄厚的科技力量开发新产品。
二、工厂平面布置的分析程序(一) 对生产的物流的分析高效的物流，就是能够充分符合生产工艺和产量变化的要求，是连续、均匀、顺畅的，而不是间断的、波动的、倒流的，符合生产从最初工艺到成品完成的全部生产过程对物流的要求。
(二) 与活动范围有关联的分析在进行布置规划时，除了以物流为主体来考虑布置外，还包括按照作为邻近性理由的活动范围的联系程度来规划布置的内容。
在此阶段，暂不考虑现实情况的制约，仅仅是在理论上求出最合适的活动范围位置关系，以后再根据制约条件加以修正。
(三) 绘制物流活动范围关联线图在分析了物流活动范围相互关系后，以此为根据，将活动范围和工序展示在线图上，将这些活动范围转换成位置关系，称为活动范围关联线图。
(四) 面积设定关联线图完成后，必须估算生产经营活动范围的必要面积，并依据可利用的空间进行调整，然后决定该列人布置规划方案的面积。
(五) 区间相互关系图这一程序是决定物流和活动范围的相互关系，绘制决定活动范围位置的图表，决定各种活动范围所需的面积与可用面积相适应，取得平衡。
(六) 图表的综合和调整程序与所绘制的区间相互关系图，是为了得到理想的状态而进行的。
然而，在实际操作中会有种种制约。
因此，需要添加许多修正条件及实际上的限制条件来调整面积相互关联图，目的是绘制出更加切合实际的布置方案。
(七) 布置的评价根据以上程序操作，将产生几个不同的布置方案。
为了选择最优方案，就必须对方案进行评价。
三、工厂平面布置的物流管理方法(一) 物料流向图法物料流向图法就是按照原材料、在制品及其他物资在生产过程中总的方向和运输量，通过绘制物料流向图来布置工厂的车间、设施和生产服务单位。
一般要根据物料的流向，结合企业地形和厂区面积绘制物料流向图。
(二) 物料运量图法物料运量图法就是根据各个生产单位（包括仓库与站场）物料运输数量的大小来进行企业总平面布置的方法。
相互运输数量大的单位应尽量靠近布置，使总的运输量最少。
为了清楚地表明各生产单位之间的运量，可绘制物料运量表和运量相关线图，以便找出最恰当的合理布置。
第二节?车间、仓库布置与物流管理一、车间布置概述(一) 车间布置的概念车间布置就是要按一定的原则，正确地确定车间内部各组成单位（加工段、班组）以及工作地、机床设备之间的相互位置，从而使它们组成一个有机整体来实现车间的具体功能和任务。
车间布置一般分为两部分：一是车间总体布置；二是车间的工作地布置。
(二) 车间总体物流管理的目标和原则1. 车间总体物流管理的目标（1）物流最短的流动路线（2）最大的灵活性（3）最有效的面积利用（4）最良好和顺畅的工作环境（5）最合理的发展余地2. 车间总体物流管理的原则(1)车间总体布置方案应使车间内的建筑物和其他设备的配置满足车间生产过程的要求（2）尽可能使车间内的物料运输距离最短这就要求尽可能避免交叉运输和重复往返运输，尽可能减少物料流量。
因此，应尽可能使厂房按生产流程的顺序来布置。
（3）尽可能使车间总体物流紧凑一般说来，车间物流紧凑，则建厂时的土方工程量就小，运输路线、工程管道和道路等的里程也较短，因而基建投资费用就低。
为了节约用地，不仅要提高企业的建筑系数（厂房、建筑物占地面积在全厂总面积中所占的比重），还要提高单位建筑面积的产量和利用多层建筑物的优点。
（4）要合理划分车间的区域尽可能按功能或其他条件把车间划分为不同的功能区域，把相同或相近功能且条件要求相近的生产单位放置在同一个区域内，这样便于管理，有利于车间的安全和环境保护。
（5）车间的物流要充分考虑外部厂区环境和周围环境应充分利用各种便利条件，特别是厂内运输条件，生产过程的流向和运输系统的配置应满足货运路线的要求，保证物料输人和产品输出的方便。
二、车间总体物流管理(一) 车间总体物流管理的程序1. 确定目标需要强调的是：目标应该是一个相互协调的体系，应该结合具体的情况来制定，并尽可能以定量化描述的方式表示出来，同时应是切实可行的。
2. 收集资料总体物流所涉及的因素很多，因此所需的资料和数据也很多，需要对此认真分析，根据实际情况选取那些真正有用并且准确的资料。
一般说来，进行厂区平面物流布置的设计工作主要需要以下这些资料：基础资料：如厂址所处的地质、地貌、水文和气象资料，所处地区的政治。
社会和经济情况资料（如有关政策、市政规划等等），厂区地形、面积、自然条件、运输条件等资料以及建厂的其他协议资料。
企业生产单位的配置情况资料：如厂区面积、形状、设备、流水线布置、车间、办公区、辅助设施等。
这方面的资料对厂区平面物流布置是十分重要的，它是厂区和车间平面物流布置工作的依据。
生产系统图：所谓的生产系统图就是企业生产系统各组成部分之间生产联系和物料流向简图。
它简明地表明了企业产品的生产过程和企业各组成部分之间的联系。
由于厂区平面物流布置能反映生产过程的要求。
因此一张根据企业实际生产功能和要求绘制的企业生产系统图对进行厂区和车间平面物流布置工作是极其重要的，它是布置设计工作的重要依据。
3. 确定各组成部分所占面积车间总体布置设计工作的一个重要内容就是要把厂区和车间面积进行合理的分配，因而就必须确定企业各个组成部分的面积。
实际上这项工作已属专业性很强的工作范畴，应结合企业生产单位的配置工作，由有关专家和专业人员仔细地进行。
企业各种组成单位所需的面积，不同的企业差别是很大的，没有通行不变的计算方法，许多时候还需用经验估算。
但总的原则是：节约占地、保证够用、略有富余。
一般说来，企业生产车间所占面积主要包括：机器所占面积、材料所占面积、半成品与成品所占面积、人员工作所占面积、运输所占面积和工作人员休息所占面积等等；仓库所占面积除库存物品所占面积外，还需留下运输工具停放、装卸及工人搬运所需的面积；维修部门也需根据全厂的维修工作量来确定相应的面积。
此外对于服务部门，如膳食、医疗、卫生间、更衣室等后勤部门亦需根据一定比例确定所占面积。
确定了企业所有组成单位的面积需求之后，就应汇总计算出总的需求面积，然后与厂区现有面积均衡确定增减，最后把确定了的组成单位的面积需求编列成表。
4. 确定各生产单位之间的相互关系各个组成部分在工厂内部如何安排，其具体位置应布置在厂区的何处，应根据物料、人员、信息在各组成部分之间的流程或关系来确定。
确定各组成部分的工作流程或关系可用定量或定性的方法。
如果一个企业组成单位之间有大量物料、人员、信息流动，则一般应根据工作流程定量法来布置；反之，各组成单位之间物料、人员的实际流动很少，但却有大量通信和组织上的相互关系，工作上的协作关系密切，则一般应根据工作流程定性法来布置。
最普遍的情况是，企业内部既有定性流程的需要，也有定量流程的问题，所以两种方法都必须采用。
5. 制定初步平面物流布置方案在进行调查、收集有关资料，确定了各部门所需面积及相互关系之后，就可进行平面物流布置的初步设计。
6. 方案评价一般说来，一个厂区的平面物流布置可同时做出若干种设计方案，因此在初步设计方案完成之后均需进行方案评价，从中选择一个最满意的方案。
评价可从定性和定量两方面进行。
定性评价还组织损失与复邦治业厂来对各方案满足厂区布置目标的程度、遵循布置原则的程度等多方面进行打分。
定量评价可通过计算一定的技术经济指标来进行。
7. 方案的实施在方案确定之后就进人实施阶段，为了减少损失，在实地进行布置之前，最好能采用模型把平面物流布置图中的布置方案按实际比例反映出来，以便从立体角度发现问题。
(二) 车间总体物流管理的目标与原则1. 车间总体物流管理的总目标总目标是：短的物料移动距离、低的成本、快的资金周转、好的顾客服务和高的工作激情。
具体目标有：（1）符合工艺过程要求尽量使生产对象流动顺畅，避免工序间的往返交错，使设备投资最小，生产周期最短。
（2）最有效的利用空间要使建筑物内部设备的占有空间和单位制品的占有空间较小。
