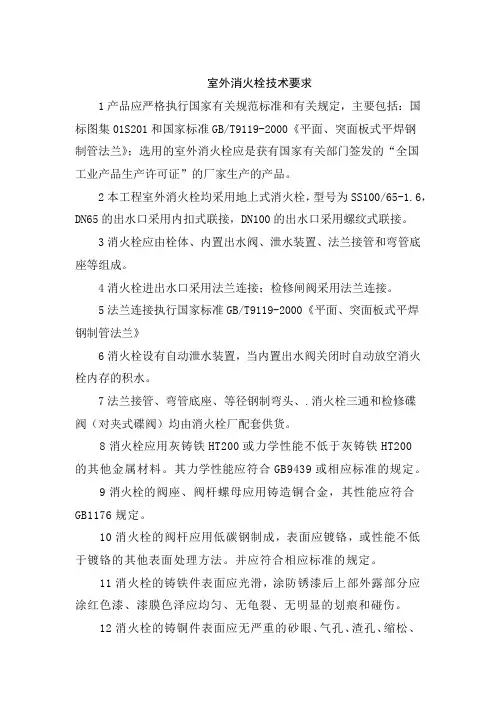

室外消火栓技术要求1产品应严格执行国家有关规范标准和有关规定，主要包括：国标图集01S201和国家标准GB/T9119-2000《平面、突面板式平焊钢制管法兰》；选用的室外消火栓应是获有国家有关部门签发的“全国工业产品生产许可证”的厂家生产的产品。

2本工程室外消火栓均采用地上式消火栓，型号为SS100/65-1.6，DN65的出水口采用内扣式联接，DN100的出水口采用螺纹式联接。

3消火栓应由栓体、内置出水阀、泄水装置、法兰接管和弯管底座等组成。

4消火栓进出水口采用法兰连接；检修闸阀采用法兰连接。

5法兰连接执行国家标准GB/T9119-2000《平面、突面板式平焊钢制管法兰》6消火栓设有自动泄水装置，当内置出水阀关闭时自动放空消火栓内存的积水。

7法兰接管、弯管底座、等径钢制弯头、.消火栓三通和检修碟阀（对夹式碟阀）均由消火栓厂配套供货。

8消火栓应用灰铸铁HT200或力学性能不低于灰铸铁HT200的其他金属材料。

其力学性能应符合GB9439或相应标准的规定。

9消火栓的阀座、阀杆螺母应用铸造铜合金，其性能应符合GB1176规定。

10消火栓的阀杆应用低碳钢制成，表面应镀铬，或性能不低于镀铬的其他表面处理方法。

并应符合相应标准的规定。

11消火栓的铸铁件表面应光滑，涂防锈漆后上部外露部分应涂红色漆、漆膜色泽应均匀、无龟裂、无明显的划痕和碰伤。

12消火栓的铸铜件表面应无严重的砂眼、气孔、渣孔、缩松、氧化夹渣、裂纹、冷隔和穿透性缺陷。

13消火栓管螺纹的基本尺寸和公差应符合GB7307的规定。

普通螺纹公差应符合GB197中内螺纹7H级、外螺纹8g级的要求。

螺纹应无缺牙，表面应光洁。

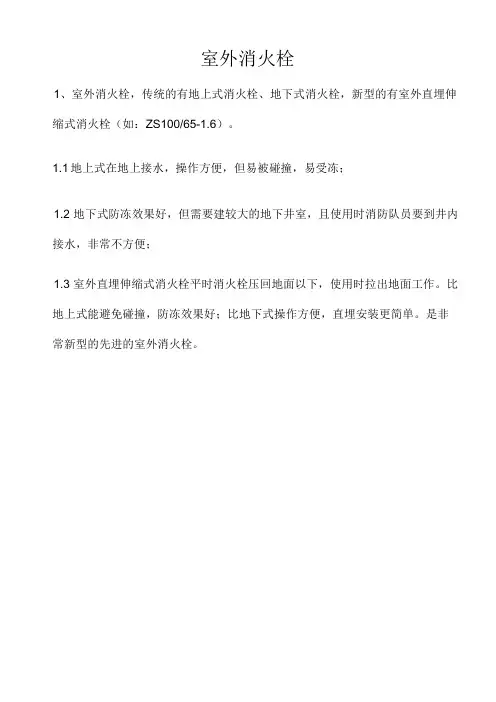

室外消火栓1、室外消火栓，传统的有地上式消火栓、地下式消火栓，新型的有室外直埋伸缩式消火栓（如：ZS100/65-1.6）。

1.1 地上式在地上接水，操作方便，但易被碰撞，易受冻；1.2 地下式防冻效果好，但需要建较大的地下井室，且使用时消防队员要到井内接水，非常不方便；1.3 室外直埋伸缩式消火栓平时消火栓压回地面以下，使用时拉出地面工作。

比地上式能避免碰撞，防冻效果好；比地下式操作方便，直埋安装更简单。

是非常新型的先进的室外消火栓。

室外消火栓水管网设计室外消防给水管道可采用高压、临时高压和低压管道。

城镇、居住区、企业事业单位的室外消防给水，一般均采用低压给水系统，而且常常与生产、生产给水管道合并使用。

但是，高压或临时高压给水管道为确保供水安全，应与生产、生活给水管道分开，设置独立的消防给水管道。

（一）给水管道分类1、按水压要求分类（1）高压给水管网。

是指管网内经常保持足够的压力，火场上不需使用消防车或其他移动式水泵加压，而直接由消火栓接出水带、水枪灭火。

当建筑高度小于等于24m时，室外高压给水管道的压力应保证生产、生活、消防用水量达到最大，且水枪布置在保护范围内任何建筑物的最高处时，水枪的充实水柱不应小于10m。

当建筑物高度大于24m时，应立足于室内消防设备扑救火灾。

（2）临时高压给水管网。

在临时高压给水管道内，平时水压不高，通过高压消防水泵加压，使管网内的压力达到高压给水管道的压力要求。

当城镇、居住区或企事业单位有高层建筑时，可以采用室外和室内均为高压或临时高压的消防给水系统，也可以采用室内为高压或临时高压，而室外为低压的消防给水系统。

气压给水装置只能算临时高压消防给水系统。

一般石油化工厂或甲乙丙类液体、可燃气体储罐区多采用这种管网。

（3）低压给水管网。

是指管网内平时水压较低，火场上水枪的压力是通过消防车或其它移动消防泵加压形成的。

消防车从低压给水管网消火栓内取水，一是直接用吸水管从消火栓上吸水；二是用水带接上消火栓往消防车水罐内放水。

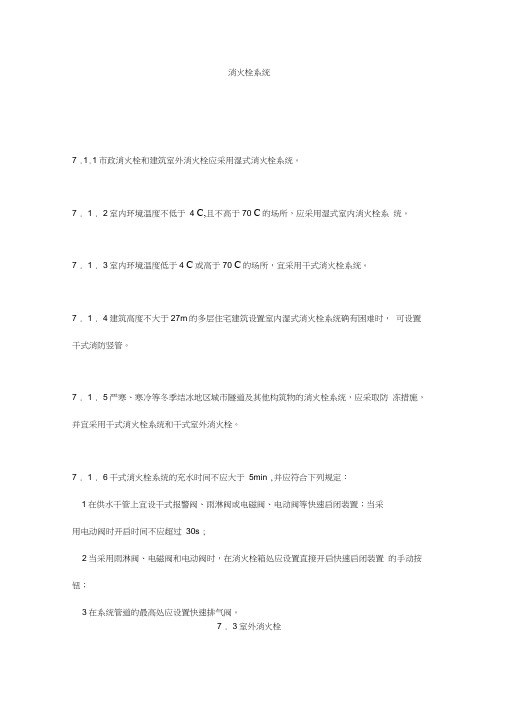

消火栓系统7 .1.1市政消火栓和建筑室外消火栓应采用湿式消火栓系统。

7 . 1 . 2室内环境温度不低于4 C,且不高于70 C的场所，应采用湿式室内消火栓系统。

7 . 1 . 3室内环境温度低于4 C或高于70 C的场所，宜采用干式消火栓系统。

7 . 1 . 4建筑高度不大于27m的多层住宅建筑设置室内湿式消火栓系统确有困难时，可设置干式消防竖管。

7 . 1 . 5严寒、寒冷等冬季结冰地区城市隧道及其他构筑物的消火栓系统，应采取防冻措施，并宜采用干式消火栓系统和干式室外消火栓。

7 . 1 . 6干式消火栓系统的充水时间不应大于5min ,并应符合下列规定：1在供水干管上宜设干式报警阀、雨淋阀或电磁阀、电动阀等快速启闭装置；当采用电动阀时开启时间不应超过30s ;2当采用雨淋阀、电磁阀和电动阀时，在消火栓箱处应设置直接开启快速启闭装置的手动按钮；3在系统管道的最高处应设置快速排气阀。

7 . 3室外消火栓7. 3 . 1建筑室外消火栓的布置除应符合本节的规定外，还应符合本规范第7 . 2节的有关规定。

7 . 3 . 2建筑室外消火栓的数量应根据室外消火栓设计流量和保护半径经计算确定，保护半径不应大于150.0m，每个室外消火栓的出流量宜按10L/S〜15L/S计算。

7 . 3 . 3室外消火栓宜沿建筑周围均匀布置，且不宜集中布置在建筑一侧；建筑消防扑救面一侧的室外消火栓数量不宜少于2个。

7 . 3 . 4人防工程、地下工程等建筑应在出入口附近设置室外消火栓，且距出入口的距离不宜小于5m，并不宜大于40m。

7 . 3 . 5停车场的室外消火栓宜沿停车场周边设置，且与最近一排汽车的距离不宜小于7m，距加油站或油库不宜小于15m。

7 . 3 . 6甲、乙、丙类液体储罐区和液化烃罐罐区等构筑物的室外消火栓，应设在防火堤或防护墙外，数量应根据每个罐的设计流量经计算确定，但距罐壁15m范围内的消火栓，不应计算在该罐可使用的数量内。

国标图集建筑专业图集编号图集名称03J001 围墙大门02J003 室外工程J007-1~2 道路J007-3~4 道路J007-5~8 道路04J008 挡土墙(重力式衡重式悬臂式)03J012-1 环境景观--室外工程细部构造03J012-2 环境景观(绿化种植设计)04J012-3 环境景观(亭廊架之一)04J101 砖墙建筑构造05J102-1 混凝土小型空心砌块砌体02J102-2 框架结构填充小型空心砌块墙体建筑构造97J103-1 铝合金玻璃幕墙J103-2~7 建筑幕墙(2003合订本)07J103-8 双层幕墙03J104 蒸压加气混凝土砌块建筑构造06J106 档雨板及栈台雨棚01zJ110-1 瓷面纤维增强水泥墙板建筑构造J111~114 内隔墙建筑构造（2003年合订本）04J114-2 石膏砌块内隔墙02J121-1 外墙外保温建筑构造(1)99J121-2 外墙外保温建筑构造(2)06J121-3 外墙外保温建筑构造(3)03J122 外墙内保温建筑构造06J123 墙体节能建筑构造99J201-1 平屋面建筑构造103J201-2 平屋面建筑构造(二)(刚性防水屋面.种植屋面. 00J202-1 坡屋面建筑构造(一)01J202-2 坡屋面建筑构造(二)03J203 平屋面改坡屋面建筑构造06J204 屋面节能建筑构造02J301 地下建筑防水构造01J304 楼地面建筑构造06J305 重载地面、轨道等特殊地面07J306 窗井、设备吊装口、排水沟、集水坑02J331 地沟及盖板J333-1~2 建筑防腐蚀构造02J401 钢梯(含2003年局部修改版)03J402 钢筋混凝土螺旋梯06J403-1 楼梯栏杆拦板(一)02J404-1 电梯自动扶手自动人行道03J501-2 钢筋混凝土雨蓬03J502-1 内装修-轻钢龙骨龙(隔墙装修及隔断)J502-1~3 内装修(2003年合订本)03J502-2 内装修-室内吊顶03J502-3 内装修-室内(楼)地面及其它装修构造02J503-1 常用建筑色06J505-1 外装修（一）06J506-1 建筑外遮阳（一）04J601-1 木门窗03J601-2 木门窗03J601-3 模压门04J602-1 实腹钢门窗02J603-1 铝合金门窗03J603-2 铝合金节能门窗07J604 未增塑聚氯乙烯塑料门窗01SJ606 住宅门06J607-1 建筑节能门窗（一）03J609 防火门窗04J610-1 特种门窗02J611-1 钢、钢木大门02J611-2 轻质推拉钢大门02J611-3 压型钢板及夹芯板大门03J611-4 铝合金.彩钢.不锈钢夹芯板大门05J621-1 天窗04J621-2 电动采光排烟天窗05J621-3 通风天窗05J623-1 天窗架建筑构造J623-1~2 天窗架建筑构造07J623-3 天窗挡风板及挡雨片05J624-1 百叶窗04J631 门窗幕墙窗用五金附件04J801 民用建筑工程建筑施工图设计深度图样05J802 民用建筑工程建筑初步设计深度图样05J804 民用建筑工程总平面初步设计.施工图设计深度图06SJ805 建筑场地园林景观设计深度及图样05SJ806 民用建筑工程设计互提资料深度及图样建筑专业05SJ807 民用建筑工程设计常见问题分析及图示--建筑专05SJ810 建筑实践教学及见习建筑师图册05SJ811 《建筑设计防火规范》图示06SJ812 《高层民用建筑设计防火规范》图示06SJ813 《民用建筑设计通则》图示07J901-1 实验室建筑设备一07J901-2 实验室建筑设备二97SJ903 多层住宅建筑优秀选方案集00J904-1 智能化示范小区设计07J905-1 防火建筑构造（一）04J906 门窗、幕墙风荷载标准值06J908-1 公共建筑节能构造（严寒和寒冷地区）06J908-2 公共建筑节能构造（夏热冬冷和夏热冬暖地区）06J908-6 太阳能热水器选用与安装06J908-7 既有建筑节能改造05J909 工程做法05J910-1 钢结构住宅（一）05J910-2 钢结构住宅（二）07J912-1 变配电所建筑构造01SJ913 住宅厨房01SJ914 住宅卫生间02J915 公用建筑卫生间07J916-1 住宅排气道（一）05SJ917-1 小城镇住宅通用设计图集北京(1X15成套615) 05SJ917-2 小城镇住宅通用设计图集辽宁(1X15成套615) 05SJ917-3 小城镇住宅通用设计图集青海(1X15成套615) 05SJ917-4 小城镇住宅通用设计图集陕西(1X15成套615) 05SJ917-5 小城镇住宅通用设计图集浙江(1X15成套615) 05SJ917-6 小城镇住宅给水通用设计福建(1X15成套615) 05SJ917-7 小城镇住宅通用设计图集广东(1X15成套615) 05SJ917-8 小城镇住宅通用设计图集重庆(1X15成套615) 05SJ917-9 小城镇住宅通用设计图集广西(1X15成套615) SJ918-1~8 传统特色小城镇住宅(1X15成套615)05SJ919 小城镇住宅建筑构造图集(1X15成套615)03J922-1 地方传统建筑（徽州地区）04J923-1 老年人居住建筑07SJ924 木结构住宅01J925-1 压型钢板夹芯板屋面及墙体建筑构造(一)06J925-2 压型钢板夹芯板屋面及墙体建筑构造(二)03J926 建筑无障碍设计05J927-1 汽车库（坡道式）建筑构造03J930-1 住宅建筑构造04CJ01-1 变形缝建筑构造(一)国家建筑标准设计参考图04CJ01-2 变形缝建筑构造(二)国家建筑标准设计参考图04CJ01-3 变形缝建筑构造(三)国家建筑标准设计参考图04CJ02 飞机库大门07CJ03-1 轻钢龙骨石膏板隔墙.吊顶05CJ04 合成树脂（复合塑料）瓦屋面建筑构造06CJ05 蒸压轻质砂加气混凝土(AAC)砌块和板材建筑构造06CJ06-1 开窗机（1）06CJ07 改性膨胀珍珠岩外墙保温建筑构造07CJ08 医院建筑施工图实例07CJ09 防水透汽膜建筑构造07CJ10 聚合物水泥防水涂料建筑构造-RG防水涂料07CJ11 铝塑复合板幕墙建筑构造07CJ12 节能铝合金门窗----蓝光系列08CJ13 钢结构镶嵌ASA板节能建筑构造08CJ16 塑料保温系统建筑构造结构专业图集编号图集名称03G101-1 混凝土结构施工图平面整体表示方法制图规则03G101-2 混凝土结构施工图平面整体表示方法制图规则03G101-2S 混凝土结构施工图平面整体表示方法制图规则04G101-3 混凝土结构施工图平面整体表示方法制图规则04G101-4 混凝土结构施工图平面整体表示方法制图规则06G101-6 混凝土结构施工图平面整体表示方法制图规则03G102 钢结构设计制图深度和表示方法04G103 民用建筑工程结构施工图设计深度图样05G104 民用建筑工程结构初步设计深度图样05SG105 民用建筑工程设计互提资料深度及图样结构05SG109-1 民用建筑工程设计常见问题分析及图示结构05SG109-2 民用建筑工程设计常用问题分析及图示砌体05SG109-3 民用建筑工程设计常见问题分析及图示混凝土05SG109-4 民用建筑工程设计常用问题分析及图示钢结构05SG110 建筑结构实践教学及见习工程师图册06G112 建筑结构设计常用数据07G120 工程做法自重计算04G211 砖烟囱05G212 钢筋混凝土烟囱04SG307 现浇钢筋混凝土板式楼梯04SG309 钢筋焊接网混凝土楼板与剪力墙构造详图06SG311-1 混凝土结构加固构造04G314 钢筋混凝土折线形屋架04G320 钢筋混凝土基础梁04G321 钢筋混凝土连系梁03G322-1 钢筋混凝土过梁(烧结普通砖)G322-1~4 钢筋混凝土过梁03G322-2 钢筋混凝土过梁(烧结多孔砖砌体)03G322-3 钢筋混凝土过梁(混凝土小型空心砌块砌体)03G322-4 钢筋混凝土过梁(混凝土小型空心砌块夹心墙体) G323-1~2 钢筋混凝土吊车梁(2004年合订本)04G325 吊车轨道联结及车挡(用于混凝土结构)03G329-1 建筑物抗震构造详图G329-2-7~8 建筑物抗震构造详图G329-3~6 建筑物抗震构造祥图04SG330 混凝土结构剪里墙边缘构件和框架柱构造钢筋选06SG331-1 混凝土异形柱结构构造105SG332 小城镇住宅结构构件与构造(1X15成套615)05G335 单层工业厂房钢筋混凝土柱95G335-1 单层工业厂房钢筋混凝土柱（总说明及选用表)95G335-2 单层工业厂房钢筋混凝土柱（边柱）95G335-3 单层工业厂房钢筋混凝土柱（中柱）05G336 柱间支撑04G337 吊车梁走道板05SG343 现浇混凝土空心楼盖04G353-1~3 钢筋混凝土屋面梁G353-4~6 钢筋混凝土屋面梁G359-1~4 悬挂运输设备轨道07SG359-5 悬挂运输设备轨道04G361 预制钢筋混凝土方桩04G362 钢筋混凝土结构预埋件03G363 多层砖房钢筋混凝土构造柱抗震节点详图05SG408 SP预应力空心板99ZG408 sp预应力空心板技术手册(附册一)99ZG408 sp预应力空心板(附册二)03SG409 预应力混凝土管桩G410-1~2 1.5M*6.0M预应力混凝土屋面板G414-1~5 预应力混凝土公字形屋面梁04G415-1 预应力混凝土折线形屋架04G426 6M后张法预应力混凝土吊车梁06SG429 后张预应力混凝土结构施工图表示方法及构造详图06SG432-1 预应力混凝土双T板（坡板宽度2.4M）SG435-1~2 预应力混凝土圆孔板06SG501 民用建筑钢结构防火构造05G511 梯形钢屋架05G512 钢天窗架05G513 钢托架05G514-1 12m实腹式钢吊车梁轻级工作制(A1~A3)G514-2~3 12m实腹式钢吊车梁中级工作制(A4~A5)05G514-4 12m实腹式钢吊车梁重级工作制(A6~A7)05G515 轻型屋面梯形钢屋架06SG515-1 轻型屋面梯形钢屋架（圆钢管、方钢管）06SG515-2 轻型屋面梯形钢屋架05G516 轻型屋面钢天窗架05G517 轻型屋面三角形钢屋架06SG517-1 轻型屋面三角形钢屋架（圆钢管、方钢管）06SG517-2 轻型屋面三角形钢屋架（剖分T型钢）02SG518-1 门式刚架轻型房屋钢结构04SG518-2 门式刚架轻型房屋钢结构(有悬挂）04SG518-2S 门式刚架轻型房屋钢结构(有悬挂）(附:构件详图) 04SG518-3 门式刚架轻型房屋钢结构(有吊车)04SG518-3S 门式刚架轻型房屋钢结构(有吊车)(附:构件详图) 07SG518-4 多跨门式刚架轻型房屋钢结构01(04)SG519 多、高层民用建筑钢结构节点构造详图03SG519-1 多、高层建筑钢结构节点连接04SG519-2 多.高层建筑钢结构节点连接SG520-1~2 钢吊车梁SG521-1~4 钢檩条钢墙梁05SG522 钢与混凝土组合楼（屋）盖结构构造04SG523 型钢混凝土组合结构构造06SG524 钢管混凝土结构构造05G525 吊车轨道连接及车挡(用于钢吊车梁)07SG526 户外钢结构独立柱广告牌06SG529-1 单层房屋钢结构节点构造详图07SG531 钢网架结构设计03sG610-1 建筑结构隔震构造详图03SG611 砖混结构加固与修复sg613-1~2 混凝土小型空心砌块墙体结构04G612 砖墙结构构造02SG614 框架结构填充小型空心砌块墙体结构构造06SG614-1 砌体填充墙结构构造03SG615 配筋混凝土砌块砌体建筑结构构造05SG616 混凝土切块系列块型02ZG710 发泡水泥复合板03sG715-1 蒸压轻质加气混凝土板构造详图05SG811 条形基础06SG812 桩基承台06CG01 蒸压轻质砂加气混凝土（AAC）砌块和板材结构构05CG02 钢结构设计图实例--多高层房屋06CG04 钢结构设计示例-单层工业厂房06CG08 悬挂运输设备轨道设计计算给水排水专业图集编号图集名称02S101 矩形给水箱98S102 卧式水泵隔振及其安装95SS103 立式水泵隔振及其安装02SS104 二次供水消毒设备选用与安装01SS105 常用小型仪表及特种阀门选用安装02S106 中小型冷却塔选用及安装04S107 游泳池附件安装及设备选用05S108 到流防止器安装06SS109 管网叠压供水设备选用与安装05SS121 热水机组选用与安装01S122-1~10 水加热器选用及安装01S123 贮水罐选用及安装01S125 开水器（炉）选用及安装01SS126 住宅用热水器选用及安装06SS127 热泵热水系统选用与安装06SS128 太阳能集中热水系统选用与安装01S201 室外消火栓安装04S202 室内消火栓安装99S203 消防水泵结合器安装04S204 消防专用水泵选用及安装98S205 消防增压稳压设备选用与安装（隔膜式气压罐）04S206 自动喷水与水喷雾灭火设施安装07S207 气体消防系统选用、安装与建筑灭火器配置04S301 建筑排水设备附件选用安装01S302 雨水斗99S304 卫生设备安装01S305 小型潜水排污泵选用及安装03S401 管道和设备保温,防结露及电伴热03S402 室内管道支架及吊架02S403 钢制管件02S404 防水套管02SS405-1~4 给水塑料管安装96S406 建筑排水用硬聚氯乙烯（pvc-u）管道安装03S407-1 建筑给水金属管道安装--铜管04S407-2 建筑给水金属管道安装(薄壁不锈钢管)03SS408 住宅橱.卫给排水管道安装04S409 建筑排水用柔性接口铸铁管安装S501-1~2 单层.双层井盖及踏步05S502 室外给水排水管倒附属构筑物03S504 刚性接口给水承插式铸铁管道支墩03SS505 柔性接口给水管道支墩05S506-1 自承式平直行架空钢管06S506-2 自承式圆弧形架空钢管02S515 排水检查井04S516 混凝土排水管道基础及接口05S518 雨水口04S519 小型排水构筑物04S520 埋地塑料排水管道施工05SS521 预制装配式钢筋混凝土排水检查井05SS522 混凝土模块式排水检查井S531-1~5 湿陷性黄土地区室外给水排水管道工程构筑物07SS604 建筑管道直饮水工程02S701 砖砌化粪池03S702 钢筋混凝土化粪池03SS703-1 建筑中水处理工程(一)04S801-1 钢筋混凝土倒锥壳保温水塔04S801-2 钢筋混凝土倒锥壳保温水塔04S802-1 钢筋混凝土倒锥壳不保温水塔04S802-2 钢筋混凝土倒锥壳不保温水塔04S803 圆形钢筋混凝土蓄水池05S804 矩形钢筋混凝土蓄水池04S901 民用建筑工程给水排水施工图设计深度图样05S902 民用建筑工程给水排水初步设计深度图样05SS903 民用建筑工程设计互提资料深度及图样给水排水05SS904 民用建筑工程设计常用问题分析及图示-给水排水05SS905 给水排水实践教学及见习工程师图册07S906 给水排水构筑物设计选用图（水池、水塔、化粪池）05SS907 小城镇住宅给水排水图集(1X15成套615)07SS908 建筑给水排水常用设计参数及数据S1(一) 给水设备安装(冷水部分)2004版包括02S101；98S102；95SS103；02SS104；01SS105；02S106；04S107 S1(二) 给水设备安装(热水及开水部分)2004版包括01S122；01S123；95S124；01S125；01SS126S2 消防设备安装(2004版)包括01S201；04S202；99S203；99(03)S203;04S204;98S205;04S206 S3 排水设备及卫生器具安装(2004版)包括01S302;92S303;99S304;01S305;01(03)S305S4(一) 室内给水排水管道及附件(一)2004版包括03S401;03S402;02S403;02S404S4(二) 室内给水排水管道及附件安装(二)2004版包括02SS405;96S406;03S407-1;03SS408S5(一) 室外给水排水管道及附属设施(一)2004版包括05S502;03S504;03SS505;05S506-1S5(二) 室外给水排水管道及附属设施(二)2004版包括97S501-1;02S501-2;02S515;02(03)S515;04S516;95S51795(03)S517；05S520;05SS521;05SS522暖通空调专业图集编号图集名称K101-1~3 通风机安装05K102 风机安装99K103 防,排烟设备安装图06K105 屋顶自然通风器选用与安装K110-1~3 通风机附件安装07K120 07K120风阀选用与安装K130-1 ZP型片式消生器ZW型消声弯管06K131 风管测量孔和检查门03K132 风管支吊架07K133 薄钢板法兰风管制作与安装K150-1~3 风帽及附件03K202 离心式水泵安装05K210 采暖空调循环水系统定压05K232 分(集)水器.分汽缸06K301-1 空气—空气能量回收装置选用与安装06K301-2 空调系统热回收装置选用与安装94K302 卫生间通风器安装图94K303 分体式空调器安装K402-1~2 散热器系统安装01K403 风机盘管安装03K404 低温热水地板辐射供暖系统施工安装05K405 新型散热器选用与安装03K501-1 燃气红外线辐射供暖系统设计选用及施工安装04K502 热水集中采暖分户热计量系统施工安装06K503 太阳能集热系统设计与安装06K504 水环热泵空调系统设计与安装07K505 洁净手术部和医用气体设计与安装05SK510 小城镇住宅采暖通风设备图集(1X15成套615) 04K601 民用建筑工程暖通空调施工图设计深度图样05K602 民用建筑工程暖通空调及动力初步设计深度图样05SK603 民用建筑工程设计互提资料深度及图样暖通空调05SK604 民用建筑工程设计常见问题分析及图示--暖通空05SK605 暖通空调实践教学及见习建筑师图册动力专业图集编号图集名称99R101 燃煤锅炉房工程设计施工图集03R102 蓄热式电锅炉房设计施工图集05R103 热交换工程设计施工图集02R110 燃气(油)锅炉房工程设计施工图集02R111 小型立.卧式,油罐图集R111.R112 油罐02R112 拱顶油罐图集03sR113 中央液态冷热源环境系统设计施工图集06R115 地源热泵冷热源机房设计与施工06R201 直燃型溴化钾吸收式制冷（温）水机房设计与安装07R202 空调用电制冷机房设计与施工03R401-2 开式水箱05R401-3 常用蓄热水箱03R402 除污器06R403 锅炉房风烟道及附件94R404 热力管道焊接制管件设计选用图01R405 压力表安装图01R406 温度仪表安装图97R407 热力设备与灌输水装置05R407 蒸气凝结水回收缩水装置的选用与安装01R409 管道穿墙,屋面防水套管05R410 热水管道直埋敷设03R411-1 室外热力管道安装(地沟敷设)03R411-2 室外热力管道地沟97R412 室外热力管道支座01R413 室外热力管道安装(架空敷设)01R414 室外热力管道安装(架空支架)01R415 室内动力管道装置安装(热力管道)01R416 室内动力管道装置安装(乙炔氧气管道)05R417-1 室内热力管道支吊架03SR417-2 装配式管道悬吊支架安装图98R418 管道及设备保温98R419 管道及设备保冷03R420 流量仪表管路安装图03R421 物(液)位仪表安装图R4(一) 动力专业标准图集水箱制作及管道附件安装包括98R401-1;03R401-2;03R402;94R404;01R405;01R406;97R407 01R409；98R418;98R419;92R423R4(二) 动力专业标准图集室内热力管道安装包括01R415;01R416;05R417-1;03SR417-2R4(三) 动力专业标准图集室外热力管道安装包括03R411-1;03R411-2;97R412;01R413;01(03)413;01R414 01(03)R414;05R41005R502 燃气工程设计06R503 动力专业设计常用数据电气专业图集编号图集名称00DX001 建筑电气工程设计常用图形和文字符号(含光盘)04DX002 工程建设标准强制性条文及应用示例--电气专业04DX003 民用建筑工程电气施工图设计深度图样05DX004 民用建筑工程电气初步设计深度图样05SDX005 民用建筑工程设计互提资料深度及图样电气专业05SDX006 民用建筑工程设计常见问题分析及图示-电气专业05SDX007 建筑电气实践教学及见习工程师图册06DX008-1 电气照明节能设计06DX008-2 电气设备节能设计04DX101-1 建筑电气常用数据D101-1~7 电缆敷设07SD101-8 电力电缆井设计与安装03D103 10KV及以下架空线路安装06D105 电缆防火阻燃设计与施工04D201-3 室外变压器安装03D201-4 10/0.4kv变压器室布置及变配电所常用设备构D202-1~2 备用电源04D202-3 集中型电源应急照明系统D203-1~2 变配电所二次接线(2002年合订本)01D203-2 6-10千伏配电所二次接线(直流操作)D301-1~2 室内管线安装D301-1~3 室内管线安装(2004年合订本)03D301-3 钢导管配线安装D302-1~3 双电源切换及母线分段控制接线图04CD01 双电源自动转换装置设计D303-2~3 常用电机控制电路图D401-1~3 车间线路安装06D401-1 吊车供电线路安装06D401-4 清净环境电气设备安装99D501-1 建筑物防雷设施安装（2003，2007局部修改版）99(07)D501-1 建筑物防雷设施安装D501-1~4 防雷与接地装置(2003合订本)02D501-2 等电位联结安装03D501-3 利用建筑物金属体做防雷及接地装置安装03D501-4 接地装置安装03D602-1 变配电系统智能化系统设计(10KV及以下)03D603 住宅小区建筑电气设计与施工05SD604 小城镇住宅电气设计与安装(1X15成套615)04D701-1 电气竖井设备安装D701-1~2 封闭式母线及桥架安装D701-1~3 封闭式母线及桥架安装(2004年合订本)04D701-3 电缆桥架安装04D702-1 常用低压配电设备安装D702-1~3 常用低压配电设备及灯具安装(2004年合订本) 03D702-3 特殊灯具安装05D702-4 用户终端箱D703-1~2 液位测量与控制03D704-1 小演播室及多功能厅灯光设计06D704-2 中小剧场舞台灯光设计03D705-1 电热采暖.伴热设备安装弱电专业图集编号图集名称05X101-2 地下通线缆敷设02X101-3 综合布线系统工程设计施工图集03X101-4 综合布线系统工程设计施工图集03X102 移动通信室内信号覆盖系统02X201-1 空调系统控制03X201-2 建筑设备监控系统设计安装03X301-1 广播与扩声03X401-2 有线电视系统04X501 火灾报警及消防控制03X502 空气采样早期烟雾探测系统06SX503 安全防范系统设计与安装99X601 住宅智能化电气设计施工图集03X602 智能家居控制系统设计施工图集97X700(上) 智能建筑弱电工程设计施工图集(上)97X700(下) 智能建筑弱电工程设计施工图集(下)06X701 体育建筑专用弱电系统设计安装03X801-1 建筑智能化系统集成设计图集人防专业图集编号图集名称FJ01-03 防空地下室建筑设计(2007年合订本)07FJ05 防空地下室移动柴油电站FG01-05 防空地下室结构设计(2007年合订本)FK01-02 防空地下室通风设计(2004年合订本)07FS02 防空地下室给排水设施安装FD01-02 防空地下室电气设计(2007年合订本)05SFJ10 《人民防空地下室设计规范》图示建筑专业05SFS10 《人民防空地下室设计规范》图示给水排水专业05SFK10 《人民防空地下室设计规范》图示通风专业05SFD10 《人民防空地下室设计规范》图示电气专业05SFJ05、05SFG04 防空地下室室外出入口部钢结构装配式城市道路图集编号图集名称05MR101 城市道路-施工图设计深度图样05MR102 城市道路(立体交叉施工图设计深度图样)05MR103 城市道路(立体交叉可行性研究初步设计深度图样05MR104 城市道路/路拱05MR201 城市道路-沥青路面05MR202 城市道路/水泥混凝土路面05MR203 城市道路人行道铺砌05MR301 城市道路/软土地基处理05MR401 城市道路附属工程07MR403 城市道路护坡05MR404 城市道路-路缘石05MR501 城市道路/无障碍设计05MR601 城市道路（交通标志和标线）市政给水排水专业图集编号图集名称06MS201 市政排水管道工程及附属设施中南地区图集图集编号图集名称02ZTJ202 防攀阻燃落水管安装构造05ZTJ204 贴必定BAC卷材和SPU涂料防水系统建筑构造07ZTJ603 钢塑共挤节能门窗中南建筑标准图集0198ZJ111;98ZJ411;98ZJ501;98ZJ512;98ZJ513;98ZJ521;98ZJ601;98ZJ611 98ZJ621;98ZJ641;98ZJ671;98ZJ681;98ZJ701;98ZJ721;98ZJ901;98ZJ951 中南建筑标准图集0202ZJ602；02ZJ702中南建筑标准图集0305ZJ001;05ZJ103;05ZJ201;05ZJ203;05ZJ211;05ZJ301;05ZJ31105ZJ401;05ZJ902中南结构标准图集0103ZG002;03ZG003;03ZG203中南结构标准图集0203ZG204;03ZG301;03ZG313;03ZG401中南结构标准图集0304ZG205;04206;04ZG207;04ZG501;04ZG901。

第一节室外地上式消火栓安装图【1】总说明1、设计依据《室外消火栓通用技术条件》GB4452《消火栓连接器》GB4453《平面、突面板式平焊钢制管法兰》GB/T91192、适用围本图集适用于室外消火栓及相关设备的布置、安装及其井室的设置。

3、消火栓的型号及规格消火栓分为地上式消火栓和地下式消火栓两种类型。

应根据消火栓是否允许露出地面进行选型。

室外消火栓的型号及规格注：地上式消火栓中SS150/80规格不常使用需采用此规格时请与当地消防部门联系。

4、消火栓的结构及特点（1）消火栓一般由栓体、置出水阀、泄水装置、法兰接管和弯管底座等组成。

（2）消火栓进水口采用法兰连接。

（3）消火栓出水口与消防水带采用扣式连接与消防车吸水管采用螺纹连接。

SA100-1.0和SA100-1.6型消火栓与消火栓连接器采用快速接头方式连接。

（4）检修蝶阀采用对夹式连接。

检修闸间采用法兰连接。

（5）压力为1.0MPa的弯管底座与给水管道、给水管道相互之间除特别注明外均采用承插连接。

1）压力为1.6MPa的弯管底座与给水管道、给水管道相互之间除特别注明外均采用法兰连接。

2）压力为1.0MPa的铸铁消火栓三通与给水管道采用承插连接。

3）钢制消火栓三通、等径钢制弯头采用法兰连接。

法兰连接尺寸执行国家标准《平面、突面板式平焊钢制管法兰》GB/T9119。

（6）为适应冰冻深度的需要在消火栓栓体中间、置出水间之上可按档加设法兰接管每档250mm。

覆土深度最多不得大于3m（订货时应说明法兰接管的长度）。

（7）消火栓设有自动泄水装置当置出水间关闭时自动放空消火栓留存的积水以防消火栓冻裂。

（8）法兰接管、弯管底座、等径钢制弯头、消火栓三通和检修蝶闲（对夹式蝶阀）均由消火栓厂配套供货。

5、消火栓安装形式（1）消火栓的安装形式分为支管安装和干管安装。

支管安装又分为浅装和深装。

地上式消火栓干管安装形式根据是否设有检修蝶阀和阀门井室分为I型和II型。

（2）消火栓给水管道覆土深度的选择应考虑地面荷载并需使消火栓泄水口位于冰冻线以下。

现行国家建筑标准设计图集-给水排水专业（2012年）目录全集第1类给水设备安装1、01S123贮水罐选用及安装2、02SS104二次供水消毒设备选用与安装3、06SS127热泵热水系统选用与安装4、06SS128太阳能集中热水系统选用与安装5、S1（一）给水排水标准图集给水设备安装（冷水部分）（2004年合订本）6、S1（二）给水排水标准图集给水设备安装（热水及开水部分）（2004年合订本）7、08S126热水器选用及安装8、12S108-1倒流防止器选用及安装9、12S109叠压(无负压)供水设备选用与安装第2类消防设备安装1、01S201室外消火栓安装2、04S202室内消火栓安装3、04S204消防专用水泵选用及安装4、04S206自动喷水与水喷雾灭火设施安装5、98S205消防增压稳压设备选用与安装（隔膜式气压罐）6、07S207气体消防系统选用、安装与建筑灭火器配置7、S2给水排水标准图集消防设备安装(2004年合订本)8、99S203、99(03)S203消防水泵接合器安装9、08S208室内固定消防炮选用及安装第3类排水设备及卫生器具安装1、04S301建筑排水设备附件选用安装2、08S305小型潜水排污泵选用及安装3、09S302雨水斗选用及安装4、09S303医疗卫生设备安装5、09S304卫生设备安装6、S3(2010年合订本)给水排水标准图集排水设备及卫生器具安装(2010年合订本)第4类室内给水排水管道及附件安装1、02S403钢制管件2、02S404防水套管3、03S401管道和设备保温、防结露及电伴热4、03S402室内管道支架及吊架5、03SS408住宅厨、卫给排水管道安装6、04S409建筑排水用柔性接口铸铁管安装7、S4(一)给水排水标准图集室内给水排水管道及附件安装(一)(2004年合订本)8、09S407-1建筑给水铜管道安装9、10S407-2建筑给水薄壁不锈钢管道安装10、10S406建筑排水塑料管道安装11、10SS411建筑给水复合金属管道安装12、10SS410建筑特殊单立管排水系统安装13、S4(三)给水排水标准图集室内给水排水管道及附件安装(三)(2011年合订本) 13-1、10S406建筑排水塑料管道安装13-2、04S409建筑排水用柔性接口铸铁管安装13-3、10SS410建筑特殊单立管排水系统安装14、11S405-1～4建筑给水塑料管道安装14-1、11S405-1建筑给水氯乙烯类塑料管道安装14-2、11S405-2建筑给水聚烯烃类塑料管道安装14-3、11S405-3建筑给水复合类塑料管道安装14-4、11S405-4建筑给水塑料管道安装通用详图15、S4(二)给水排水标准图集室内给水排水管道及附件安装（二）(2012年合订本)15-1、11S405-1建筑给水聚乙烯类塑料管道安装15-2、11S405-2建筑给水聚烯烃类塑料管道安装15-3、11S405-3建筑给水复合类塑料管道安装15-4、11S405-4建筑给水塑料管道安装通用详图15-5、09S407-1建筑给水铜管道安装15-6、10S407-2建筑给水薄壁不锈钢管道安装15-7、10SS411建筑给水复合金属管道安装第5类室外给水排水管道工程及附属设施1、04S516混凝土排水管道基础及接口2、04S519小型排水构筑物3、04S520埋地塑料排水管道施工4、05S502室外给水管道附属构筑物5、05S518雨水口6、06S506-2自承式圆弧形架空钢管7、S501-1～2单层、双层井盖及踏步（2002年合订本）7-1、97S501-1井盖及踏步7-2、02S501-2双层井盖8、S531-1～5湿陷性黄土地区室外给水排水管道工程构筑物（2004合订本）8-1、04S531-1湿陷性黄土地区给水排水管道基础及接口8-2、04S531-2湿陷性黄土地区给水排水检漏管沟8-3、04S531-3湿陷性黄土地区给水排水检漏井8-4、04S531-4湿陷性黄土地区给水阀门井8-5、04S531-5湿陷性黄土地区排水检查井9、08SS523建筑小区塑料排水检查井10、02S515、02(03)S515排水检查井（含2003年局部修改版）11、10S505柔性接口给水管道支墩12、10S507建筑小区埋地塑料给水管道施工13、S5(一)给水排水标准图集室外给水排水管道工程及附属设施(一)(2011年合订本)13-1、05S502室外给水管道附属构筑物13-2、10S505柔性接口给水管道支墩13-3、05S506-1自承式平直形架空钢管13-4、06S506-2自承式圆弧形架空钢管13-5、10S507建筑小区埋地塑料给水管道施工14、12S522混凝土模块式排水检查井15、S5(二)给水排水标准图集室外给水排水管道工程及附属设施(二)(2012年合订本) 15-1、02S515排水检查井15-2、04S516混凝土排水管道基础及接口15-3、04S520埋地塑料排水管道施工15-4、05S518雨水口15-5、02(03)S515排水检查井（2003年局部修改版）15-6、95(03)S517排水管道出水口（2003年局部修改版）15-7、95S517排水管道出水口15-8、08SS523建筑小区塑料排水检查井15-9、12S522混凝土模块式排水检查井第6类给水处理构筑物1、07SS604建筑管道直饮水工程2、10S605游泳池设计及附件安装第7类排水处理构筑物1、02S701砖砌化粪池2、03S702钢筋混凝土化粪池3、08SS703-2建筑中水处理工程（二）4、08SS704混凝土模块式化粪池5、10SS705雨水综合利用第8类蓄水构筑物1、04S801-1钢筋混凝土倒锥壳保温水塔（50m3、100m3）2、04S801-2钢筋混凝土倒锥壳保温水塔（150m3、200m3、300m3）3、04S802-1钢筋混凝土倒锥壳不保温水塔（50m3、100m3）4、04S802-2钢筋混凝土倒锥壳不保温水塔（150m3、200m3、300m3）5、04S803圆形钢筋混凝土蓄水池6、05S804矩形钢筋混凝土蓄水池第9类综合项目1、07S906给水排水构筑物设计选用图（水池、水塔、化粪池、小型排水构筑物）2、S901～902民用建筑工程给水排水设计深度图样（2009年合订本）2-1、09S901民用建筑工程给水排水施工图设计深度图样2-2、09S902民用建筑工程给水排水初步设计深度图样现行国家标准图集-给水排水专业（2009年）第1类：给水设备安装1、02S101矩形给水箱2、02SS104二次供水消毒设备选用与安装3、04S107游泳池附件安装及设备选用4、05S108倒流防止器安装5、06SS109管网叠压供水设备选用与安装6、05SS121热水机组选用与安装7、S122-1～10水加热器选用及安装(2001年合订本)7-1、01S122-1RV系列导流型容积式水加热器选用及安装7-2、01S122-2HRV系列导流型半容积式水加热器选用及安装7-3、01S122-3SV系列弹性管束型半容积式水加热器选用及安装7-4、01S122-4SI系列弹性管束型半即热式水加热器选用及安装7-5、01S122-5TBF系列浮动盘管型半容积式水加热器选用及安装7-6、01S122-6SW、WW系列浮动盘管型半即热式水加热器选用及安装7-7、01S122-7BFG系列浮动盘管型半容积式水加热器选用及安装7-8、01S122-8TGT系列浮动盘管型半即热式水加热器选用及安装7-9、01S122-9SS、MS系列U形管型容积式水加热器选用及安装7-10、01S122-10DFHRV系列导流浮动盘管型半容积式水加热器选用及安装8、01S123贮水罐选用及安装9、01S125开水器（炉）选用及安装10、06SS127热泵热水系统选用与安装11、06SS128太阳能集中热水系统选用与安装12、S1(一)给水设备安装（冷水部分）2004版12-1、02S101矩形给水箱12-2、98S102卧式水泵隔振及其安装12-3、95SS103立式水泵隔振及其安装12-4、02SS104二次供水消毒设备选用与安装12-5、01SS105常用小型仪表及特种阀门选用安装12-6、02S106中小型冷却塔选用及安装12-7、04S107游泳池附件安装及设备选用13、S1(二)给水设备安装（热水及开水部分）2004版13-1、01S122水加热器选用及安装13-2、01S123贮水罐选用及安装13-3、95S124自控恒温装置13-4、01S125开水器（炉）选用及安装13-5、01SS126住宅用热水器选用及安装第2类：消防设备安装14、01S201室外消火栓安装15、04S202室内消火栓安装16、99S203消防水泵接合器安装16-1、99S203消防水泵接合器安装16-2、99(03)S203消防水泵接合器安装（2003年局部修改版）17、04S204消防专用水泵选用及安装18、98S205消防增压稳压设备选用与安装（隔膜式气压罐）19、04S206自动喷水与水喷雾灭火设施安装20、07S207气体消防系统选用、安装与建筑灭火器配置21、S2消防设备安装2004版第3类：排水设备及卫生器具安装22、04S301建筑排水设备附件选用安装23、01S302雨水斗24、99S304卫生设备安装25、01S305小型潜水排污泵选用及安装26、S3排水设备及卫生器具安装2004版第4类：室内给水排水管道及附件安装27、03S401管道和设备保温、防结露及电伴热28、03S402室内管道支架及吊架29、02S403钢制管件30、02S404防水套管31、SS405-1～4给水塑料管安装（2002年合订本）32、96S406建筑排水用硬聚氯乙烯（PVC－U）管道安装33、03S407-1建筑给水金属管道安装-铜管34、04S407-2建筑给水金属管道安装-薄壁不锈钢管35、03SS408住宅厨、卫给排水管道安装36、04S409建筑排水用柔性接口铸铁管安装37、S4(一)室内给水排水管道及附件安装（一）2004版38、S4(二)室内给水排水管道及附件安装（二）2004版第5类：室外给水排水管道工程及附属设施39、S501-1～2单层、双层井盖及踏步（2002年合订本）39-1、97501-1井盖及踏步39-2、02S501-2双层井盖40、05S502室外给水管道附属构筑物41、05S506-1自承式平直形架空钢管42、06S506-2自承式圆弧形架空钢管43、02S515排水检查井44、04S516混凝土排水管道基础及接口45、05S518雨水口46、04S519小型排水构筑物47、04S520埋地塑料排水管道施工48、05SS521预制装配式钢筋混凝土排水检查井49、05SS522混凝土模块式排水检查井50、08SS523建筑小区塑料排水检查井51、S531-1～5湿陷性黄土地区室外给水排水管道工程构筑物（2004合订本）51-1、04S531-1湿陷性黄土地区给水排水管道基础及接口51-2、04S531-2湿陷性黄土地区给水排水检漏管沟51-3、04S531-3湿陷性黄土地区给水排水检漏井51-4、04S531-4湿陷性黄土地区给水阀门井51-5、04S531-5湿陷性黄土地区排水检查井52、S5(二)室外给水排水管道及附属设施（二）2005版52-1、97S501-1井盖及踏步52-2、02S501-2双层井盖52-3、02S515排水检查井52-4、02(03)S515排水检查井（2003年局部修改版）52-5、04S516混凝土排水管道基础及接口52-6、95S517排水管道出水口(含2003年局部修改版 )52-7、04S520埋地塑料排水管道施工52-8、05SS521预制装配式钢筋混凝土排水检查井52-9、05SS522混凝土模块式排水检查井第6类：给水处理构筑物53、07SS604建筑管道直饮水工程第7类：排水处理构筑物54、02S701砖砌化粪池55、03S702钢筋混凝土化粪池56、08SS703-2建筑中水处理工程（二）第8类：蓄水构筑物57、04S801-1钢筋混凝土倒锥壳保温水塔（50m3、100m3）58、04S801-2钢筋混凝土倒锥壳保温水塔（150m3、200m3、300m3）59、04S802-1钢筋混凝土倒锥壳不保温水塔（50m3、100m3）60、04S802-2钢筋混凝土倒锥壳不保温水塔（150m3、200m3、300m3）61、04S803圆形钢筋混凝土蓄水池（总容积50m3～2000m3）62、05S804矩形钢筋混凝土蓄水池第9类：综合项目63、04S901民用建筑工程给水排水施工图设计深度图样64、05S902民用建筑工程给水排水初步设计深度图样65、05SS903民用建筑工程互提资料深度及图样－给水排水专业66、05SS904民用建筑工程设计常见问题分析及图示（给水排水专业）67、05SS905给水排水实践教学及见习工程师图册68、07S906给水排水构筑物设计选用图（水池、水塔、化粪池、小型排水构筑物）69、05SS907小城镇住宅给水排水设施选用与安装69-1、05SS907-1住宅用热水器选用及安装69-2、05SS907-2卫生设备及排水附件安装69-3、05SS907-3给水塑料管安装69-4、05SS907-4砖砌给水阀门井及水表井69-5、05SS907-5埋地塑料排水管道施工69-6、05SS907-6砖砌排水检查井及跌水井69-7、05SS907-7砖砌化粪池70、07SS908建筑给水排水常用设计参数及数据。

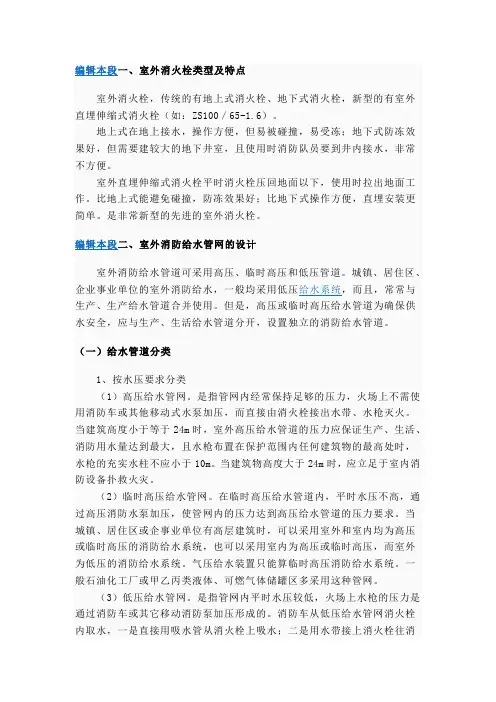

编辑本段一、室外消火栓类型及特点室外消火栓，传统的有地上式消火栓、地下式消火栓，新型的有室外直埋伸缩式消火栓（如：ZS100／65-1.6）。

地上式在地上接水，操作方便，但易被碰撞，易受冻；地下式防冻效果好，但需要建较大的地下井室，且使用时消防队员要到井内接水，非常不方便。

室外直埋伸缩式消火栓平时消火栓压回地面以下，使用时拉出地面工作。

比地上式能避免碰撞，防冻效果好；比地下式操作方便，直埋安装更简单。

是非常新型的先进的室外消火栓。

编辑本段二、室外消防给水管网的设计室外消防给水管道可采用高压、临时高压和低压管道。

城镇、居住区、企业事业单位的室外消防给水，一般均采用低压给水系统，而且，常常与生产、生产给水管道合并使用。

但是，高压或临时高压给水管道为确保供水安全，应与生产、生活给水管道分开，设置独立的消防给水管道。

（一）给水管道分类1、按水压要求分类（1）高压给水管网。

是指管网内经常保持足够的压力，火场上不需使用消防车或其他移动式水泵加压，而直接由消火栓接出水带、水枪灭火。

当建筑高度小于等于24m时，室外高压给水管道的压力应保证生产、生活、消防用水量达到最大，且水枪布置在保护范围内任何建筑物的最高处时，水枪的充实水柱不应小于10m。

当建筑物高度大于24m时，应立足于室内消防设备扑救火灾。

（2）临时高压给水管网。

在临时高压给水管道内，平时水压不高，通过高压消防水泵加压，使管网内的压力达到高压给水管道的压力要求。

当城镇、居住区或企事业单位有高层建筑时，可以采用室外和室内均为高压或临时高压的消防给水系统，也可以采用室内为高压或临时高压，而室外为低压的消防给水系统。

气压给水装置只能算临时高压消防给水系统。

一般石油化工厂或甲乙丙类液体、可燃气体储罐区多采用这种管网。

（3）低压给水管网。

是指管网内平时水压较低，火场上水枪的压力是通过消防车或其它移动消防泵加压形成的。

消防车从低压给水管网消火栓内取水，一是直接用吸水管从消火栓上吸水；二是用水带接上消火栓往消防车水罐内放水。

J是建筑例02J301G是结构例03G101S是水例01S123SS是水设备安装例01SS105SR是动力供热安装方面的例03SR113SG是民用结构例05SG109-2D是电气例00D101-7X是弱电例02X201-1*常用国家标准图集编号对照表00DX001 建筑电气工程设计常用图形和文字符号01R405 压力表安装图案01D203-2 6-10千伏配电所二次接线（直流操作）01R406 温度仪表安装图01D3023 低压母线分段断路器二次接线01R409 管道穿墙、屋面防水套管01D303-3 常用水泵控制电路图01R413 室外热力管道安装（架空敷设）00DX001 建筑电气工程设计常用图形和文字符号01R405 压力表安装图案01D203-2 6-10千伏配电所二次接线（直流操作）01R406 温度仪表安装图01D3023 低压母线分段断路器二次接线01R409 管道穿墙、屋面防水套管01D303-3 常用水泵控制电路图01R413 室外热力管道安装（架空敷设）01J202-2 坡屋面建筑构造（有檩体系）01R414 室外热力管道安装（架空支架）01J925-1 压形钢板、夹心板屋面及墙体建筑构造01R415 室内动力管道装置安装（热力管道）01K403 风机盘管安装01R416 室内动力管道装置安装（乙炔氧气管道）01S123 贮水罐选用及安装01SS105 常用小型仪表及特种阀门选用安装01S125 开水器（炉）选用及安装01SS126 住宅用热水器选用及安装01S201 室外消火栓安装01ZJ110-1 瓷面纤维增强水泥墙板建筑构造01S519小型排水构筑物02D501-2 等电位联结安装01SG515 轻型屋面梯形钢屋架02J003 室外工程01SG516 轻型屋面钢天窗架02J102-1 混凝土小型空心砌块墙体建筑构造01SG519 多、高层民用建筑钢结构节点构造详图02J102-2 框架结构填充小型空心砌块墙体建筑构造01SJ606 住宅门02J121-1 外墙外保温建筑构造01SJ913 住宅厨房02J301 地下建筑防水构造01SJ914 住宅卫生间02J331 地沟及盖板02J401 钢梯02J404-1 电梯、自动扶梯、自动人行道02J503-1（简）常用建筑色02J503-1（精）常用建筑色02J603-1 铝合金门窗02S404 防水套管02J611-1 钢、钢木大门02S501-2 双层井盖02J611-2 轻质推拉钢大门（92S213）砖砌化粪池02J611-3 压型钢板及夹心板大门02SG614 框架结构填充小型空心砌块墙体结构构造02R110 燃气（油）锅炉房工程设计施工图集02SS104 二次供水消毒设备选用与安装02R111 小型立、卧式油罐图集02SS405-1 给水塑料管安装(1-4)02R112拱顶油罐图集02X101-3 综合布线系统工程设计施工图集02S101 矩形给水箱02X201-1 空调系统控制02S106 中小型冷却塔选用及安装02ZG710 发泡水泥复合板02S403钢制管件03D103 10KV A及以下架空线路安装03D301-3 钢导管配线安装03G101-2S 附：平法楼梯软件用户使用手册03D501-3 利用建筑物金属体做防雷及接地装置安装03G102 钢结构设计制图深度和表示方法03D501-4 接地装置安装03G322-1 钢筋混凝土过梁03D602-1 变配电系统智能化系统设计03G322-2 钢筋混凝土过梁03D702-3 特殊灯具安装03G322-3 钢筋混凝土过梁03D704-1 小演播室及多功能厅灯光设计03G329-1 建筑物抗震构造详图03D705-1 电热采暖、伴热设备安装03G363 多层砖房钢筋混凝土构造柱抗震节点详图03G012-1 室外工程细部构造-环境景观03J001 围墙大门03G101-1 混凝土结构施工图平面整体表示方法03J012-1 环境景观室外工程细部构造03G101-2 混凝土结构施工图平面整体表示方法制图规则03J012-2 环境景观绿化种植设计（含光盘）03J104 蒸压加气混凝土砌块建筑构造03J611-4 铝合金、彩钢、不锈钢夹心板大门03J111～114 内隔墙建筑构造2003合订（含光盘）03J922-1 地方传统建筑03J122 外墙内保温建筑构造03J926 建筑无障碍设计03J201-2 平屋面建筑构造（二）03J930-1住宅建筑构造03J203 平屋面改坡屋面建筑构造03K404 低温热水地板辐射供暖系统施工安装03J402 钢筋混凝土螺旋梯03K501-1 燃气红外线辐射供暖系统设计选用及施工安装03J601-2 木门窗03R401-2 开式水箱03J601-3 模压门03R402 除污器03J603-2 铝合金节能门窗03R411-1 室外热力管道安装03J609 防火门窗03R411-2 室外热力管道地沟03S401 管道和设备保温、防结露及电伴热03SR113中央液态冷热源环境系统设计施工图集03S402 室内管道支架及吊架03SR417-2 装配式管道吊挂支架安装图03S407-1 建筑给水金属管道安装-铜管03SS408 住宅厨、卫给排水管道安装03S504 刚性接口给水承插式铸铁管道支墩03SS505 柔性接口给水管道支墩03S702 钢筋混凝土化粪池03X101-4 综合布线系统工程设计实例03SG409 预应力混凝土管桩03X102 移动通信室内信号覆盖系统03SG519-1 多、高层建筑钢结构节点连接03X201-2 建筑设备监控系统设计安装03SG610-1 建筑结构隔震构造详图03X301-1 广播与扩声03SG615 配筋混凝土砌块砌体建筑结构构造03X401-2 有线电视系统03SG715-1 蒸压轻质加气混凝土板构造详图03X602 智能家居控制系统设计施工图集03X801-1 建筑智能化系统集成设计图集04G101-3 混凝土结构施工图-伐形基础04CJ01-1 变形缝建筑构造（一）04G322-4 钢筋混凝土过梁04CJ01-2 变形逢建筑构造（二）04G325 吊车轨道联结及车挡04CJ01-3 变形逢建筑构造（三）04G337 吊车梁走道板04D201-3 室外变压器安装04G361 预制钢筋混凝土方桩04D701-3 电缆桥架安装04G426 6m后张法预应力混凝土吊车梁04D702-1 常用低压配电设备安装04S204 消防专用水泵选用及安装04DX002 工程建设标准强制性条文及应用示例86S46017 湿陷性黄土地区给水排水管道构筑物91SG362 钢筋混凝土结构预埋件95G335-1 单层工业厂房钢筋混凝土柱-193G436-1 预应力混凝土空心板95G3352 单层工业厂房钢筋混凝土柱-293G436-2 预应力混凝土空心板95G3353 单层工业厂房钢筋混凝土柱-394G316钢筋混凝土天窗架95G337 吊车梁走道板94K302(原94T457) 卫生间通风器安装图95G358 (一)_(五)钢筋混凝土V形折板94S84413 钢筋混凝土倒锥壳水塔基础图集95G425 6m先张法预应力混凝土吊车梁95G31412 钢筋混凝土折线形屋架95R417-1 室内热力管道支吊架95G325 吊车轨道联结95SG437(1_6) 预应力V型折板95SS103（原5SS658）立式水泵隔振及其安装96SX501 火灾报警及消防控制96G37013 混凝土空腹屋架97G329-2，7-9 建筑物抗震构造详图96G43312 预应力混凝土折线形托架97G361 预制钢筋混凝土方桩96G44313 预应力混凝土空腹屋架97G511 梯形钢屋架96S406 建筑排水用硬聚乙烯（PVC-U）管道安装97J103-1 铝合金玻璃幕墙96S811 圆形钢筋混凝土清水池97K130-1（97T710）ZP型消声器、ZW型消声弯管96S823-833、96S836 矩形钢筋混凝土清水池97R412 室外热力管道支座96SJ101 多孔砖墙体建筑构造97X7001 智能建筑弱电工程设计施工图集-199K103（原99T122）防、排烟设备安装图97X7002智能建筑弱电工程设计施工图集-2 99S202 室内消火栓安装98R418 管道及设备保温99S304 卫生设备安装98R419 管道及设备保冷99SJ403 楼梯建筑构造98S102（原98S657）卧式水泵隔振及其安装99X601 住宅智能化电气设计施工图集98S205（原98S176）消防增压稳压设备选用与安装99ZG408（附册一）SP预应力空心板技术手册98SG372钢筋混凝土雨蓬D101-1_7 电缆敷设99D501-1 建筑物防雷设施安装D203-1～2 变配电所二次接线99G513 钢托架D301-1～2 室内管线安装G211-1～4 砖烟囱D302-1～3 双电源切换及母线分段控制接线图G323-1～2 钢筋混凝土吊车梁D303-2～3 常用电机控制电路图G353-1～3 钢筋混凝土屋面梁D401-1_3 车间线路安装G353-4～6 钢筋混凝土屋面梁D501-1～4 防雷与接地安装（2003年合订本）G359-1～4 悬挂运输设备轨道D701-1_2 封闭式母线及桥架安装G410-1，3-4 1.5mX6.0m预应力混凝土屋面板D702-1_2 常用低压配电设备及灯具安装G415-6～10 预应力混凝土折线形屋架D703-1～2（D763）液位测量与控制G514-1～2 实腹式钢吊车梁-重量级FD01～02 防空地下室电气设计G514-3～4 实腹式钢吊车梁-中级FG01～03 防空地下室结构设计G517-1～5 轻型屋面钢屋架FJ01～04 防空地下室建筑设计GJBT-311 钢筋混凝土双扇防护密闭门、密闭门和门框墙FK01～02 防空地下室通风设计GJBT-342 通风采光窗井通用图集（6级）FS01～02 防空地下室给排水设计GJBT-457 钢筋活门槛防护密闭门、密闭门选用图集J007-1～2道路JSJT-150 通风采光窗井通用图集J007-3～4 道路JSJT-200 塑料模壳钢筋混凝土双向密助板通用图集J007-5_8 道路JSJT-228钢筋混凝土防护密闭门门框墙通用图集J008-1～3 挡土墙JSJT-241 悬板活门、扩散箱选用图集J103-2～7 建筑幕墙（含光盘）JSJT-271 室外出入口地面建筑选用图集J333-1～2 建筑防腐蚀构造K150-1～3(T603/609/) 风帽及附件J622-1_6 开窗机K402-1～2 散热器系统安装J623-1～2（J621）天窗架建筑构造S12 全国通用给水排水标准图集(S1下)J916-1～2 住宅排气道S122-1～10 水加热器选用及安装JSJT-116 钢筋混凝土防护密闭门门框墙通用图集S2（上）全国通用给水排水标准图集（S2上）S501-1—2 单层.双层井盖及踏步S2（下）全国通用给水排水标准图集（S2下）SG435-1～2 预应力混凝土圆孔板S31 全国通用给水排水标准图集(S3上)SG520-1～2 钢吊车梁S32 全国通用给水排水标准图集(S3下)SG613-1～2 混凝土小型空心砌块结构构造01S122-1～10 水加热器选用及安装X101-1～2 通信线路安。
