灌砂法压实度试验报告

试验人：

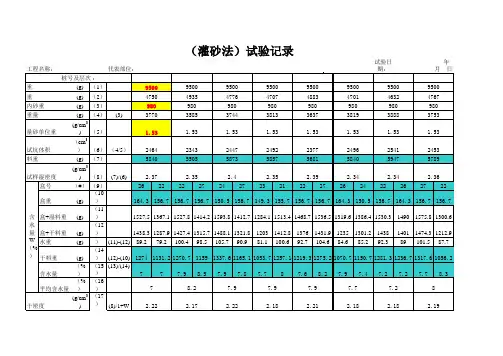

（灌砂法）试验记录
按F9键刷新自动计算一次，数据随机;数据以下表为准
技术负责人：
校核人：
试验人：
说明： 1、上表为产生变量的表格，表中红色数据为定数，可根据实际情况输入。

2、蓝色区域为可变函数，根据各部位压实度要求及填料的不同而改变，蓝色区改变首单元格的函数后，进行拖动覆盖本行的所有蓝色单元格即可 ，下表自动和上表关联，不可改动。

3 、要改动上表须先解除窗口冻结。

新手勿动~~， 3、为防止误改动，本表锁定不需编辑的其他区域 （罗兰强-2007-5-23）
校核人：
技术负责人：
（灌砂法）试验记录
为产生变量的表格，表中红色数据为定数，可根据实际情况输入。

2、蓝色区域为可变函数，根据各部位压实度要求及填料的不同而改变，蓝色区改变首单元格的函数后，进行拖动覆盖本行的所有蓝色单元格即可 ，下表自动和上表关联，不可改动。

3 、要改动上表须先解除窗口冻结。

新手勿动~~， 3、为防止误改动，本表锁定不需编辑的其他区域 （罗兰强-2007-5-23）
月 日
月 日。

试验一灌砂法测定路基压试度（灌砂法）一、试验目的该试验主要是现场测定路面基层、底基层、砂石路面及路基土的各种材料压实层的密度和压实度；也可以测定沥青表面处治、沥青贯入式路面层的密度和压实度；主要应用在路基路面工程施工质量控制。

灌砂法是利用均匀颗粒的砂去置换试洞的体积，它是当前最通用的方法，很多工程都把灌砂法列为现场测定密度和压实度的主要方法。

该方法可用于测试各种土或路面材料的密度，它的缺点是需要携带较多量的砂，而且称量次数较多，因此它的测试速度较慢。

采用此方法时，应符合下列规定：1、当集料的最大粒径小于15mm、测定层的厚度不超过150mm时，宜采用Φ100mm的小型灌砂筒测试。

2、当集料的粒径等于或大于15mm，但不大于40mm，测定层的厚度超过150mm，但不超过200mm 时，应用Φ150mm的大型灌砂筒测试。

二、试验要求通过试验，要求掌握灌砂法的两个标定、试验方法和数据处理，掌握压实度的评定方法，同时了解其它测定压实度方法和原理（核子密度仪法、环刀法、钻芯取样法、灌水法）。

三、仪器设备1、灌砂筒：储砂筒筒层中心有一个圆孔，下部装一倒置的圆锥形漏斗，漏斗上端开口，直径与储砂筒的圆孔相同，储砂筒筒底与漏斗之间设有开关。

2、标定罐、基板。

1、量砂：粒径0.3～0.6mm及0.25～0.5mm清洁干燥的均匀砂，使用前须洗净、烘干，并放置使其与空气的湿度达到平衡。

4、天平或台称。

5、盛砂的容器、凿子、改锥、铁锤、长把勺、小簸箕、毛刷等。

四、试验步骤1、按试验规程通过击实试验确定无机结合料混合料的最佳含水量和最大干密度。

2、灌砂法两个标定（1）标定筒下部圆锥体内砂的质量①在灌砂筒筒口高度上，向灌砂筒内装砂至距筒顶15mm左右。

称取装入筒内砂的质量m1，准确至1g。

以后每次标定及试验都应该维持装砂高度与质量不变。

②打开开关，让砂自由流出，并使流出砂的体积与工地所挖试坑内的体积相当，然后关上开关，称灌砂筒内剩余砂质量m5，准确至1g。

路基路面压实度检测灌砂法实习报告全文共3篇示例，供读者参考路基路面压实度检测灌砂法实习报告篇1前言路面是在路基顶面的行车部分用各种混合料铺筑而成的层状结构物。

路基是路面的基础，坚强而又稳定的路基为路面结构长期承受行车荷载提供了重要保证。

路面结构的铺筑则一方面隔离了路基。

使之避免了直接承受车辆和环境因素的破坏作用，确保路基长期处于稳定状态；另一方面，铺筑路面后，提高了平整度，改善了道路条件，从而保证车辆能以一定的速度、安全、舒适而经济地在道路上全天候通行。

而这次我们为期五天的实习，让我更加深刻的了解到了路基路面方面的更深层次的东西，有了一个更加系统完整的知识体系。

下面是我在这几天来对路基路面知识的某些方面的一些认识和总结。

（一）路基工程质量通病的特征及成因1．路基工程质量的通病、成因，及其防治措施。

路基是公路的重要组成部分，是按照路线位置和一定技术要求修筑的带状构造物，承受由路面传来的荷载，应有足够的强度、稳定性和耐久性。

路基的强度与稳定性，受水、温度、土质等客观因素影响，同时也受行车荷载的作用，路基设计、施工方法及养护方法是否正确等人为因素制约。

1．1特征：路基整体或局部不均匀沉降；路基纵横向开裂；路基滑动或者边坡滑坍。

1．2成因：工程地质条件不良，原地面比较软弱（如泥沼地段等）若填筑前未经换土或软基处理，易形成压缩下沉或挤压位移；工程地形条件复杂，当路堤穿过沟谷时，沟谷中心填土最大，向两端逐渐减低，由于填土高度不同而产生不均匀下沉；水文气候等因素，降雨量过大、洪水、冰冻、积雪或温差过大，都可能使高填路堤产生不均匀下沉；路堤填料，若填料中混入种植土、腐殖土或泥沼等劣质土，或土中含有未经打碎的大块土或冻土等，填石路石料规格不一，性质不匀，乱石中空隙很大，在一定期限（例如雨季）可能产生局部明显下沉；设计方面，如断面尺寸不合理，边坡取值不当，排水、防护与加固不妥，未对高填路堤进行稳定性验算，且施工工艺、填料未作特别要求说明；施工方面，填筑顺序不当，未在全宽范围内分层填筑，填筑厚度不符合规定，填料质量不符合要求，水稳定性差，原路边坡没有去除植被、树根，未做台阶处理；不同性质的填料混填，因不同土类的可压缩性和抗水性差异，形成不均匀沉降，路基填料含水量控制不严，又无大型整平和碾压设备，使压实达不到要求；施工过程中未注意排水，遇雨天时，路基积水严重，无法自行排水，有的积水浸入路基内部，形成水囊，晴天施工时也未排除积水控制含水量就继续填筑，以致造成隐患，施工单位责任心不强，自检控制不到位。

压实度测试（灌砂法）一、仪器设备灌砂筒含底盘（规格：Φ150mm、Φ200mm、Φ100mm、Φ250mm、Φ300mm）、台秤（30kg/1g）、金属标定罐（内径与灌砂筒内径一致，上端周围有一罐缘）、分析筛（孔径0.50 mm、0.25 mm）、玻璃板（50cm ×50cm）、量砂（粒径0.25 mm~0.50 mm的干燥清洁标准砂10kg~40 kg）、其他：铁锹、凿子、铁锤、长把勺、长把小簸箕、毛刷等。

二、采用标准与适用范围采用标准：TB 10102-2023 《铁路工程土工试验规程》；现场测定最大粒径＜75mm的土的密度。

三、圆锥体内量砂质量的测定1）在储砂筒内装满量砂，筒内量砂高度与筒顶的距离不宜超过15 mm。

称量灌砂筒和筒内量砂的总质量m1，每次标定及之后的试验都维持该质量不变。

2）打开开关，让量砂流出，并使流出砂的体积与工地所挖坑的体积相当（或等于标定罐的容积）关闭开关，并称量灌砂筒和筒内剩余砂的总质量m5。

3）将灌砂筒放在玻璃板上，打开开关，让量砂流出，简内量砂不再下流时关闭开关，取走灌砂筒。

4）收集并称量玻璃板上量砂质量，该质量即为罐砂筒下部圆锥体内量砂的质量。

5）重复上述测量，至少三次，最后取平均值m2。

四、量砂密度的测定用水确定标定罐的容积V①将标定罐放在台秤上，使罐的上口处于水平位置，读记标定罐质量m7。

②向标定罐中注水，不应将水溅落至台秤上或标定罐外壁。

将一直尺放在罐顶，当罐中水面接近直尺时，用滴管往罐中加水，直至水面接触直尺。

移去直尺，读记标定罐和水的总质量m8。

③重复测量时，仅需用吸管从罐中取出少量水，并用滴管重新将水加满至接触直尺。

④标定罐的容积V按下式计算（0.01 cm3）：式中V—标定罐的容积(cm3)，计算至0.01 cm3；m7—标定罐的质量（g）；m8—标定罐和水的总质量（g）；ρwT—水在T℃时的密度（g/cm3）1）在储砂筒中装入量砂（灌砂筒和筒内量砂的质量应为m1），并将灌砂筒放在标定罐上，打开开关，让砂流出，直到筒内的量砂不再下流时，关闭开关。

压实度试验记录（灌砂法）（含⾃动计算公式与填表说明）云核刚王耀武路基填⼟压实试验记录(灌砂法)试验：技术负责⼈：施⼯⾥程及部位：D1K××+350～550原地⾯试验⽇期：2014年6⽉28⽇施⼯单位：××建设⼯程项⽬部试验编号：2014-⼟密度-0001⼯程名称：××线路××标段路基⼯程委托编号：2014-⼟密度-000112 3 4 5 6 7 8910 1112 1314 15 16 17压实⽅法：主要是区分机械振动碾压还是⼈⼯⼩型机械压实。

颗粒密度：按最新检验批次确定的颗粒密度填写。

最⼤⼲密度：填写击实试验所确定的颗粒密度。

击实试验在填⼟颗粒粒性发⽣明显变化时或达到最⼤检验批次时应重新送检确定，此后试验便以新的击实结果填写最优含⽔率：填写击实试验报告中所确定的最优含⽔率，最优含⽔率需与最⼤⼲密度对应。

试验砂密度：当使⽤不同⼚家或对试验砂密度有怀疑时应重新标定。

⾥程：填写试验点所在施⼯⾥程。

委托编号：应与试验委托单上的编号保持⼀致，此编号应按试验单位相关规定进⾏编写，同⼀单位⼯程或分项⼯程中的委托编号也有可能不连续，原因同“试验编号”。

试验⽇期：填写施⼯试验⽇期，同⼀检验批次的施⼯试验应在同⼀天进⾏。

仪器设备：应填写使⽤的主要试验设备名称与型号，此试验主要是区分灌砂桶规格。

“⽰值范围”与“分辨率”应该是针对“台秤”⽽⾔的，但灌砂过程中的台秤与含⽔率试验中所使⽤的台秤分辨率不⼀致，此处应该⾪属于表格设计缺陷，建议施⼯试验单位在做试验报告时予以更改。

采⽤标准：填写试验依据，铁路⼯程应依据《铁路⼯程⼟⼯试验规程》（TB10102-2010）公路⼯程应依据《公路⼟⼯试验规程》（JTG E40-2007),其他⼯程可依据《⼟⼯试验⽅法标准》（GB/T 50123-1999)试验条件：可填写试验时的天⽓情况，因为风⼒、空⽓湿度等对试验有影响，但影响不⼤。

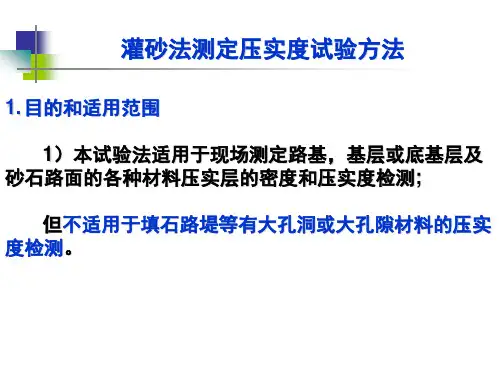

灌砂法测定压实度试验一、目的和适用范围1 、本试验法适用于在现场测定基层（或底基层）、砂石路面及路基土的各种材料压实层的密度和压实度，也适用于沥青表面处治、沥青贯入式路面层的密度和压实度检测，但不适用于填石路堤等有大孔洞或大孔隙材料的压实度检测。

2 、挖坑灌砂法法测定密度和压实度时，应符合下列规定：(1) 当集料的最大粒径小于 15mm 、测定层的厚度不超过 150 mm 时，宜采用φ 100mm 的小型灌砂筒测试。

(2) 当集料的最大粒径等于或大于 15mm ，但不大于 40mm ，测定层的厚度超过150mm ，但不超过 200mm 时，应用φ 150mm 的大型灌砂筒测试。

二、仪具与材料本试验需要下列仪具与材料：1 、灌砂筒：有大小两种，根据需要采用，形式和主要尺寸见图 4-1 及表 4-2 。

当尺寸与表中不一致，但不影响使用时，亦可使用，储砂筒筒底中心有一圆孔，下部装一倒置的圆锥形漏斗，漏斗上端开口，直径与储砂筒的圆孔相同。

漏斗焊接在一块铁板上，铁板中心有一圆孔与漏斗上开口相接，在储砂筒筒底与漏斗顶端铁板之间设有开关，开关为一薄铁板，一端与筒底及漏斗铁板铰接在一起，另一端伸出筒身外。

开关铁板上也有一个相同直径的圆孔。

2 、金属标定罐：用薄铁板制作的金属罐，上端周围有一罐缘。

3 、基板：用薄铁板制作的金属方盘，盘的中心有一圆孔。

4 、玻璃板：边长约 500~600mm 的方形板。

5 、试样盘：小筒挖出的试样可用饭盒存放，大筒挖出的试样可用300mm × 500mm × 40mm 的搪瓷盘存放。

6 、天平或台秤：称量 10 ～ 15kg ，感量不大于 1g ，用于含水量测定的天平精度，对细粒土、中粒土、粗粒土宜分别为 0.01g 、 0.1g 、 1.0g 。

7 、含水量测定器具：如铝盒、烘箱等。

8 、量砂：粒径 0.30 ～ 0.60mm 或 0.25 ～ 0.50mm 清洁干燥的均匀砂，约20 ～ 40kg ，使用前须洗净、烘干，并放置足够的时间，使其与空气的湿度达到平衡。

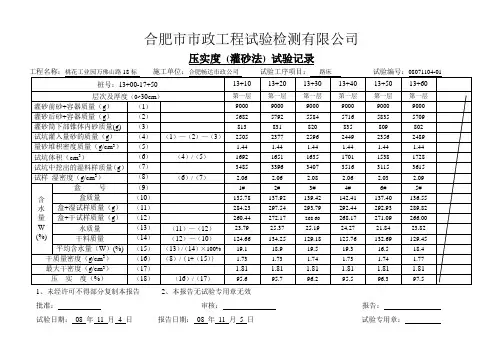

压实度(灌砂法) 试验记录1、未经许可不得部分复制本报告2、本报告无试验专用章无效批准：审核：报告：试验日期：08 年11 月 4 日报告日期：08 年11 月 5 日试验专用章：压实度(灌砂法) 试验记录1、未经许可不得部分复制本报告2、本报告无试验专用章无效批准：审核：报告：试验日期：08 年11 月 4 日报告日期：08 年11 月 5 日试验专用章：压实度(灌砂法) 试验记录1、未经许可不得部分复制本报告2、本报告无试验专用章无效批准：审核：报告：试验日期：08 年11 月 4 日报告日期：08 年11 月 5 日试验专用章：压实度(灌砂法) 试验记录1、未经许可不得部分复制本报告2、本报告无试验专用章无效批准：审核：报告：试验日期：08 年11 月 4 日报告日期：08 年11 月 5 日试验专用章：压实度(灌砂法) 试验记录1、未经许可不得部分复制本报告2、本报告无试验专用章无效批准：审核：报告：试验日期：08 年11 月 4 日报告日期：08 年11 月 5 日试验专用章：压实度(灌砂法) 试验记录1、未经许可不得部分复制本报告2、本报告无试验专用章无效批准：审核：报告：试验日期：08 年11 月 4 日报告日期：08 年11 月 5 日试验专用章：压实度(灌砂法) 试验记录1、未经许可不得部分复制本报告2、本报告无试验专用章无效批准：审核：报告：试验日期：08 年11 月 4 日报告日期：08 年11 月 5 日试验专用章：压实度(灌砂法) 试验记录1、未经许可不得部分复制本报告2、本报告无试验专用章无效批准：审核：报告：试验日期：08 年12 月16 日报告日期：08 年12 月17 日试验专用章：压实度(灌砂法) 试验记录1、未经许可不得部分复制本报告2、本报告无试验专用章无效批准：审核：报告：试验日期：08 年12 月25 日报告日期：08 年12 月26 日试验专用章：压实度(灌砂法) 试验记录1、未经许可不得部分复制本报告2、本报告无试验专用章无效批准：审核：报告：试验日期：08 年12 月15 日报告日期：08 年12 月16 日试验专用章：合肥市市政工程试验检测有限公司压实度(灌砂法) 试验记录1、未经许可不得部分复制本报告2、本报告无试验专用章无效批准：审核：报告：试验日期：08 年12 月21 日报告日期：08 年12 月22 日试验专用章：。

挖坑灌砂法测定压实度试验一、目的和适用范围1、本试验法适用于在现场测定基层（或底基层）、砂石路面及路基土的各种材料压实层的密度和压实度，也适用于沥青表面处治、沥青贯入式路面层的密度和压实度检测，但不适用于填石路堤等有大孔洞或大孔隙材料的压实度检测。

2、挖坑灌砂法法测定密度和压实度时，应符合下列规定：(1)当集料的最大粒径小于15mm、测定层的厚度不超过150mm时，宜采用φ100mm的小型灌砂筒测试。

(2)当集料的最大粒径等于或大于15mm，但不大于40mm，测定层的厚度超过150mm，但不超过200mm时，应用φ150mm的大型灌砂筒测试。

二、仪具与材料本试验需要下列仪具与材料：1、灌砂筒：有大小两种，根据需要采用，形式和主要尺寸见图4-1及表4-2。

当尺寸与表中不一致，但不影响使用时，亦可使用，储砂筒筒底中心有一圆孔，下部装一倒置的圆锥形漏斗，漏斗上端开口，直径与储砂筒的圆孔相同。

漏斗焊接在一块铁板上，铁板中心有一圆孔与漏斗上开口相接，在储砂筒筒底与漏斗顶端铁板之间设有开关，开关为一薄铁板，一端与筒底及漏斗铁板铰接在一起，另一端伸出筒身外。

开关铁板上也有一个相同直径的圆孔。

2、金属标定罐：用薄铁板制作的金属罐，上端周围有一罐缘。

3、基板：用薄铁板制作的金属方盘，盘的中心有一圆孔。

4、玻璃板：边长约500~600mm的方形板。

5、试样盘：小筒挖出的试样可用饭盒存放，大筒挖出的试样可用300mm×500mm×40mm的搪瓷盘存放。

6、天平或台秤：称量10～15kg，感量不大于1g，用于含水量测定的天平精度，对细粒土、中粒土、粗粒土宜分别为0.01g、0.1g、1.0g。

7、含水量测定器具：如铝盒、烘箱等。

8、量砂：粒径0.30～0.60mm或0.25～0.50mm清洁干燥的均匀砂，约20～40kg，使用前须洗净、烘干，并放置足够的时间，使其与空气的湿度达到平衡。

9、盛砂的容器：塑料桶等。

市政灌砂法测定压实度试验规范引用：JTG E60-2008 公路路基路面现场测试规程第5章压实度T 0921-2008 挖坑灌砂法测定压实度试验方法本方法适用范围∙本方法适用于现场测定基层（或底基层）、砂石路面及路基土的各种材料压实层的密度和压实度检测。

但不适用于填石路堤等有大孔洞或大孔隙的材料压实层的压实度检测。

∙∙灌砂筒的选择（用挖坑灌砂法测定密度和压实度时，应符合下列规定）：∙∙1、当集料的最大粒径小于2mm，测定层的厚度不超过150mm时，宜采用Φ100mm的小型灌砂筒测试；∙∙2、当集料的最大粒径等于或大于2mm，但不大于31.5mm，测定层的厚度不超过200mm时，应用Φ150mm的大型灌砂筒测试。

∙设备仪器常用的设备有：灌砂筒（大小两种）、金属标定罐、基板、玻璃板、试样盘、天平或台秤、含水率测定器具（如铝盒、烘箱等）、量砂、盛砂的容器、其他。

方法与步骤1、在灌砂筒筒口高度上，向灌砂筒内装砂至距筒顶的距离15mm左右为止。

称取装入筒内砂的质量m1，准确至1g。

以后每次标定及试验都应该维持装砂高度与质量不变。

2、随机选定试验区域，将空心底盘平稳放置，用脚固定住。

用锤和凿子将底盘孔中的土凿掉。

并把凿掉的土样转入塑料袋，注意不要使凿出的土样丢失，且使土样的水分尽量少蒸发。

3、用刷子清扫洞边及洞内的土，将洞内全部凿松的土取出。

试洞深度一般是15cm。

并称量凿出的土样重量，精确到1g。

4、将开关打开，使灌砂筒筒底的流砂孔、圆锥形漏斗上端开口圆孔及开关铁板中心的圆孔上下对准重叠在一起，让砂自由流出，并使流出砂的体积与工地所挖试坑内的体积相当（或等于标定罐的容积，然后关上开关）；5、不晃动储砂筒的砂，轻轻地将灌砂筒移至玻璃板上，将开关打开，让砂流出，直到筒内砂不再下流时，将开关关上，并细心的取走灌砂筒。

6、收集并称量留在玻璃板上的砂或称量筒内的砂，准确至1g。

玻璃板上的砂就是填满筒下部圆锥体的砂（m2）。

压实度检测灌砂法试验报告一、灌砂法压实度检测试验报告的重要性压实度检测在很多工程里可是相当重要的呢。

就像盖房子打地基，压实度不够，那房子可就不稳啦。

灌砂法是检测压实度的一个超有用的方法哦。

通过这个试验，我们就能知道被检测对象到底压实得怎么样啦。

这就好比给工程的质量做一个超级严格的体检，只有体检合格了，工程才可以安心地继续进行下去呀。

二、灌砂法试验的原理简单来说呢，就是利用砂的流动性和可填充性。

我们把标准砂灌入到测试对象的孔洞里，然后根据砂的体积和质量的关系，算出孔洞的体积，再结合被检测材料的一些已知数据，就能算出压实度啦。

这个原理其实很好理解的，就像是用沙子去填满一个盒子，知道沙子的量和盒子的一些尺寸信息，就能算出盒子内部空间的一些数据一样有趣呢。

三、灌砂法试验的准备工作1. 仪器设备的准备我们需要用到灌砂筒，这个筒可是关键设备呢。

它得保证密封性良好，要是漏砂了，那整个试验就全乱套了。

还有天平，要很精确的那种，毕竟质量数据可不能差一点点。

标准砂也很重要，它的颗粒大小、密度等都得符合标准要求才行。

2. 测试场地的准备测试场地要清理干净，不能有杂物。

如果场地不干净，那些杂物就会影响砂的填充，就像在一个堆满石头的盒子里倒沙子，肯定倒不满也不准确呀。

四、灌砂法试验的具体操作步骤1. 标定灌砂筒下部圆锥体内砂的质量先把灌砂筒放在标定罐上，打开开关让砂流入标定罐，直到砂不再下流为止。

然后称取剩余砂的质量，这样就能算出圆锥体内砂的质量啦。

这个过程就像是在给灌砂筒做一个小测试，看看它每次能放出多少标准砂呢。

2. 在测试地点挖坑坑的大小和形状要符合要求哦。

挖的时候要小心，不能把坑底挖得坑坑洼洼的，不然会影响砂的填充和测量结果。

这就像挖宝藏一样，得小心翼翼地挖，不能把宝藏弄坏了。

3. 向坑内灌砂把灌砂筒放在坑上，打开开关让砂流入坑内，当砂不再下流的时候，关闭开关。

这个时候，砂就像流水一样填满了坑，但是我们要保证砂是均匀填充的哦。
