广州市番禺振兴消防设备有限公司防火阀排烟防火阀排烟阀使用说明书地址：广东省广州市番禺区桥南街陈涌综合开发区兴业路电话：(020)84741126 84741103 84733693 34733431传真：(020)34733016 邮编：511400E-mail:***************** http:// 目录1. 概述 ----------------------------------------------------------------------------------------- 12. 产品分类及标记 -------------------------------------------------------------------------- 13. 产品主要功能 ----------------------------------------------------------------------------- 34. 结构及工作原理 -------------------------------------------------------------------------- 45. 安装调试 ----------------------------------------------------------------------------------- 106. 维护 -----------------------------------------------------------------------------------------111.概述1.1防火阀安装在通风、空气调节系统的送、回风管道上，平时呈开启状态，火灾时当管道内烟气温度达到70℃时关闭，并在一定时间内能满足漏烟量和耐火完整性要求、起隔烟阻火作用。
防火阀一般由阀体、叶片、执行机构和温感器等部件组成。
消防防火阀简介消防防火阀是一种用于阻止火势蔓延的重要设备，它可以防止火灾在建筑物内部蔓延，保护人们的生命财产安全。
本文将介绍消防防火阀的工作原理、分类以及常见的安装要求。
工作原理消防防火阀主要工作于被单个防火分隔装置分割的区域内，通常是建筑物的楼层或区域。
在火灾发生时，防火阀会自动关闭，阻止火势通过空气通道蔓延。
其工作原理如下：1.温度感应装置：防火阀通常装备有温度感应装置，当周围温度超过预定阈值时，感应装置会触发阀门关闭。
2.阀门关闭：一旦触发温度感应装置，阀门会自动关闭，阻止火势蔓延。
关闭阀门后，消防安全人员可以根据需要控制通风系统，避免火势进一步蔓延。
3.实验性质：消防防火阀的关闭操作是可逆的，即当温度恢复到安全范围时，防火阀可以再次打开，恢复通风系统。
分类根据功能和安装位置的不同，消防防火阀可以分为以下几类：压力感应阀压力感应阀是一种在安装位置上设置压力元件的阀门，当火灾发生时，火焰引起的升温将使压力元件发生变化，从而触发阀门关闭。
压力感应阀通常适用于大型建筑物和工业设备，可以根据需要调整其感应温度和关闭时间，以适应不同的环境需求。
电动阀电动阀是一种使用电动机驱动的阀门，可以实现自动开闭操作。
这种阀门通常集成了温度感应装置和状态监测装置，当火灾发生时，电动阀会自动关闭，并通过监测装置发送信号给消防人员，以便及时响应火灾事件。
手动阀手动阀是一种需要人工操作的阀门，通常用于较小的建筑物或需要人工监控的区域。
消防人员可以根据需要手动关闭阀门，以及在火灾得到控制后手动打开阀门。
安装要求为了保证消防防火阀的正常工作，以下是一些常见的安装要求：1.合理位置：根据建筑物的特点和火灾风险，消防防火阀的位置应该合理选择，以最大限度地阻止火势蔓延。
2.正确布局：消防防火阀的布局应该满足相关的建筑规范和消防要求，以确保阀门的有效覆盖范围。
3.定期维护：消防防火阀应定期维护，包括检查温度感应装置、润滑阀门和更换损坏的部件等。
防火阀使用说明书1.引言1.1 概述概述部分内容：引言是一篇文章的开场白，向读者介绍文章的主题和内容。
本篇文章的主题是防火阀使用说明书，防火阀作为一种重要的防火设施，在建筑、工业和公共场所都有广泛的应用。
在火灾爆发时，防火阀可以起到阻止烟气和火焰传播的重要作用，切断空气供应，起到隔离和保护的作用。
在本文中，我们将介绍防火阀的基本原理、安装调试方法以及使用防火阀的注意事项。
通过深入了解防火阀的使用，读者可以更好地掌握防火阀的工作原理和使用技巧，提高火灾防控能力，确保人员和财产的安全。
本文分为引言、正文和结论三个部分，下面将详细介绍每个部分的内容。
1.2文章结构文章结构部分的内容可以如下编写：1.2 文章结构本文分为三个主要部分，包括引言、正文和结论。
- 引言部分：在引言部分，首先对防火阀进行概述，介绍其基本概念和作用。
然后，介绍文章的结构，明确文章的目的和主要内容。
- 正文部分：正文部分主要包括两个小节，分别是防火阀的基本原理和防火阀的安装与调试。
在防火阀的基本原理小节中，将详细介绍防火阀的工作原理、工作过程和影响因素等内容，帮助读者全面了解防火阀的工作机制。
在防火阀的安装与调试小节中，将介绍防火阀的正确安装方法、注意事项以及调试过程的步骤和注意事项，以确保防火阀能够正常运行。
- 结论部分：在结论部分，将重点强调防火阀的重要性，并总结使用防火阀的注意事项，以提醒读者在日常使用中应该注意的事项，确保防火阀的有效运行。
通过以上的文章结构，读者可以逐步了解防火阀的基本原理、正确的安装和调试方法，以及使用防火阀的注意事项，从而全面了解并正确使用防火阀。
1.3 目的本篇文章的目的是为读者提供一份详细的防火阀使用说明书。
我们将深入讲解防火阀的基本原理、安装与调试方法和流程，并强调防火阀的重要性以及使用防火阀时需要注意的事项。
首先，通过讲解防火阀的基本原理，我们希望读者能够了解防火阀是如何工作的。
防火阀作为一种重要的消防设施，具有阻挡火焰和烟雾传播、保护人员生命安全和财产的作用。
1．防火阀、排烟口一、用途：通风、空气调节及排烟系统上使用的自动、手动《排烟防火阀、排烟口（阀）以及防火阀》等系列新产品已广泛使用在高层建筑、公共建筑、地下建筑及工业建筑中。
防排烟设备的电气控制要求二、各种阀门操作装置型号及功能特点一览表注：操作装置型号字母含义：S－代表电磁铁动作DC24V 0.5AF－代表温度熔断器动作，V－代表风量调节装置D－代表手动复位动作B－代表远距离缆绳控制自动、手动开启装置的盒子。
三、防火阀系列产品防烟防火调节阀、防火调节阀、防火阀通用规格各类防火阀操作装置数量及叶片数量2．621、621R（SFVD）防烟防火调节阀一、用途：按GBJ45-82第7、2、3条安装在有防烟防火要求的通风，空调系统风管上，平时常开，自动或手动关闭，又可70℃关闭、手动复位开启。
二、技术性能：1．根据火灾信号或用手动拉绳使阀门关闭。
2．微动开关输出阀门关闭信号及联动控制线由防火中心连动控制通风、空调机。
3．依靠70℃温度熔断器动作，阀门也可迅速关闭。
4．阀门叶片90o，五等分调节风量。
四、外形尺寸621R（SFVD）防烟防火调节阀规格（mm）621(SFVD)防烟防火调节阀规格3．631（SD）、631R（SD）防烟阀一、用途：安装在有防烟防火要求的通风，空调系统风管上，平时常开，自动或手动关闭手动复位开启。
二、技术性能：1．根据火灾信号或手动拉索使阀门关闭。
2．微动开关输出阀门关闭信号及联动控制绳，由防火中心连动控制通风，空调机停止。
三、外形尺寸：631（SD）防烟阀规格（mm）注L＝320631（R）（SD）防烟阀4．FVD型防火调节阀、排烟用防火调节阀一、用途：阀门平时常开，安装在有防火要求的通风空调系统风管上，为70℃时关闭，安装在排烟系统风管上，为280℃时关闭。
因构造简单也可当FD防火阀选用。
二、技术性能：1．依靠温度熔断器动作使阀门迅速关闭。
2．输出阀门关闭信号，由防灾中心连动控制通风，空调风机停止或排烟风机停止。
排烟防火阀1. 用途1.1安装在机械排烟系统的管道上,平时呈开启状态,火灾时当排烟管道内烟气温度达到280℃时关闭,并在一定时间内能满足漏烟量和耐火完整性要求,起隔烟阻火作用的阀门.1.2安装在机械排烟系统的管道上,平时呈常闭状态并满足漏风量要求.火灾或需要排烟时手动和电动打开,起排烟作用. 当排烟管道内烟气温度达到280℃时关闭,并在一定时间内能满足漏烟量和耐火完整性要求,起隔烟阻火作用的阀门.1.3排烟防火阀结构由阀体、叶片、转轴、轴套、执行器、温感器等组成.1.4应工程实际需求,一般情况下均采用1.2所示中的常闭型排烟防火阀.2. 分类排烟防火阀类型:1.常开型排烟防火阀2. 常闭型排烟防火阀3.远程控制型排烟防火阀(钢绳控制型)4.自动复位型排烟防火阀2.1常开型排烟防火阀功能如下:2.1.1平时呈常开状态,火灾发生时,由控制中心输出DC24V电源后,阀门自动关闭.2.1.2当管道温度达到280℃时,熔断器动作,阀门自动关闭.2.1.3输出阀门关闭信号,联锁排烟风机停止.2.1.4手动关闭,手动开启.2.2常闭型排烟防火阀,又名二次动作排烟防火阀功能如下:2.2.1平时呈常闭状态,火灾发生时,由控制中心输入DC24V电源,阀门迅速开启.2.2.2输出阀门开启信号,联锁控制消防排烟风机.2.2.3手动开启,手动复位关闭.2.2.4当管道温度达到280℃时,熔断器动作,阀门重新关闭.2.3远程控制型排烟防火阀（钢绳控制型）功能如下:2.3.1具有常闭型排烟防火阀的所有功能2.3.2可远距离手动开启、手动复位关闭.2.3.3钢绳控制距离标准为6m(超长可定制)2.4自动复位型排烟防火阀2.4.1平时呈常闭状态,火灾发生时,由控制中心输入DC24V电源,阀门自动开启.2.4.2当管道温度达280℃时,熔断器动作,阀门自动关闭.2.4.3可手动开启.2.4.4阀门开启后,无需人工复位,只要输入DC24V电源,阀门可自动复位到原先关闭位置(此功能仅限于温感器未动作前,如温感器动作后需更换温感器尚能使用此功能).2.4.5输出阀门开启信号,联锁控制排烟风机启停.2.4.6如果用记忆合金温感器,可反复使用,无需更换.3. 型号表示排烟防火阀由名称符号,控制方式代号,功能代号,规格尺寸组成.3.1名称符号:PFHF表示排烟防火阀3.2控制方式代号: :W表示温感器控制自动关闭S表示手动控制关闭或开启D表示电动控制关闭Dc为电磁铁Dj为电机Dq为气动机构3.3功能代号:Y表示远距离控制及复位功能K表示阀门开,闭位置信号反馈功能3.4规格尺寸: 详见附件(一)《阀门常用规格及法兰规格》4. 型号示例PFHF WSDc-K-400*400表示具有温感器自动关闭、手动关闭、电控电磁铁关闭方式和阀门关闭位置信号反馈功能,公称尺寸为400mm*400mm的排烟防火阀.。

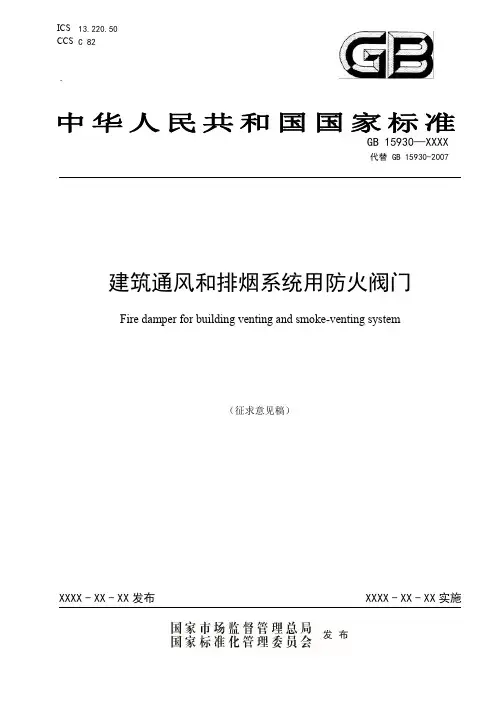

`ICS 13.220.50CCS C 82中华人民共和国国家标准GB 15930—XXXX代替GB 15930-2007建筑通风和排烟系统用防火阀门Fire damper for building venting and smoke-venting system（征求意见稿）XXXX -XX -XX 发布XXXX -XX -XX实施目次前言 (II)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4分类、代号及型号规格 (2)4.1产品名称代号 (3)4.2启闭控制方式分类 (3)4.3公称尺寸 (3)4.4耐火等级 (4)4.5型号 (5)5材料、配件、外观及公差 (6)5.1材料及零部件 (6)5.2配件 (6)5.3外观 (6)5.4公差 (7)6技术要求 (7)6.1防火阀和排烟防火阀 (7)6.2排烟阀和常闭式送风阀 (8)6.3自然排烟窗 (9)7试验方法 (10)7.1材料、配件、外观及尺寸公差 (10)7.2防火阀和排烟防火阀 (10)7.3排烟阀和常闭式送风阀 (17)7.4自然排烟窗 (19)8检验规则 (20)8.1出厂检验 (20)8.2型式检验 (20)9标志、包装、储运、贮存 (22)9.1标志 (22)9.2包装、储运 (22)9.3贮存 (23)附录A（资料性）常用材料及配件标准 (24)附录B（规范性）防火阀门用温控释放装置温度试验 (25)前言本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。
本文件的发布机构不承担识别专利的责任。
本文件代替GB15930-2007《建筑通风和排烟系统用防火阀门》，与GB15930-2007相比，除结构调整和编辑性改动外，主要技术变化如下：——增加了额定动作温度为150℃的防火阀的定义、要求及试验方法；（见3.1、5、6、7、附录B）——删除了分类及标记中对法兰型式为扁钢和角钢的限定；（见2007年版的4.3）——修改了分类、代号及型号规格；（见第4章，2007年版的第4章）——增加了耐火等级E1.0、E2.0、E3.0；（见4.5）——修改章节编制方法，将材料、配件、外观及公差作为一章,技术要求作为一章；（见第5章、第6章，2007年版的第5章、第6章）——增加了防火阀、排烟防火阀的远程复位要求；（见6.1.3）——增加了防火阀、排烟防火阀和排烟阀的信号反馈功能要求；（见6.1.7、6.2.5）——修改了防火阀、排烟防火阀和排烟阀的可靠性要求；（见6.1.9、6.2.7，2007年版的6.9）——修改了防火阀、排烟防火阀和排烟阀的漏风量要求；（见6.1.11、6.2.9，2007年版的6.11）——修改了防火阀、排烟防火阀的耐火性能要求；（见6.1.12，2007年版的6.12）——增加了自然排烟窗的性能要求及相应试验方法；（见6.3、7.4）——增加了常闭式送风阀的性能要求及相应试验方法；（见6.2、7.3）——增加了附录A（资料性附录）常用材料及配件标准；（见附录A）——增加了附录B（规范性附录）防火阀门用温控释放装置温度试验。
防火阀执行机构使用说明书一、产品用途配套于空调通风系统防火阀门，以及消防排烟系统防火阀门二、基本功能1、手动开启（复位）2、手动风量调节3、70℃温感器关闭4、动作后输出无源信号。
三、外形尺寸图四、型号及技术参数WS-FK101WS-FK1031开启方向逆时针开启，动作时顺时针关闭2动作扭矩内置扭簧10N.m3风量调节五档可调4动作信号一组无源二组无源5接点容量250V3A6复位方式手动7动作方式温感器动作8安装主轴Φ12mm*85mm9环境温度-10℃—50℃10环境湿度相对湿度小于85%五、电气接线六、安装方法1、根据外形尺寸图钻好温感器孔，孔径16mm，开孔时候要注意阀门的开启方向与执行器开启方向一致，确保叶片旋转过程中不能碰到温感器。
2、先将执行机构套到阀门主轴上，在将温感器安装到执行机构上，最好用螺丝将执行器固定到阀体。
3、将手柄套到阀门主轴，叶片处于开启位置，利用调节手柄逆时针转动将调节板U型开口套入温感器上。
关闭阀门，将手柄处于关闭位置，拧紧手柄上的两颗紧定螺丝。
七、调试方法1、手动关闭阀门和调节阀门角度，均无动作信号，温感器熔断阀门关闭输出关闭信号。
2、阀门开启时，测量端子灰和黑（红和黄）导通，温感器动作后黑和绿（白和黑）导通。
八、维护保养及注意事项1、机构不能在潮湿的地方长时间储存和使用，如果安装在室外应做好防雨、防嗮措施。
2、执行机构在没有安装到阀体前，严禁无负载空试。
3、执行器安装到阀门上后，必须进行至少一次手动和通电动试验，合格后方可出厂。
4、机构在调试合格正常使用后每隔180天应进行一次检验和保养，清除机构表面的灰尘、污垢。
通电试验一次，如有故障应及时修复或调换。
电动防火阀执行机构使用说明书三、产品用途配套于安装在通风、空调调节系统的送、回风管道上，平时呈常开状态，火灾时当管道内烟气温度达到70℃时关闭，起隔烟阻火作用的阀门上。
四、基本性能2、手动开启（复位）2、手动关闭3、电信号关闭4、70℃温感器关闭5、动作后输出无源信号。

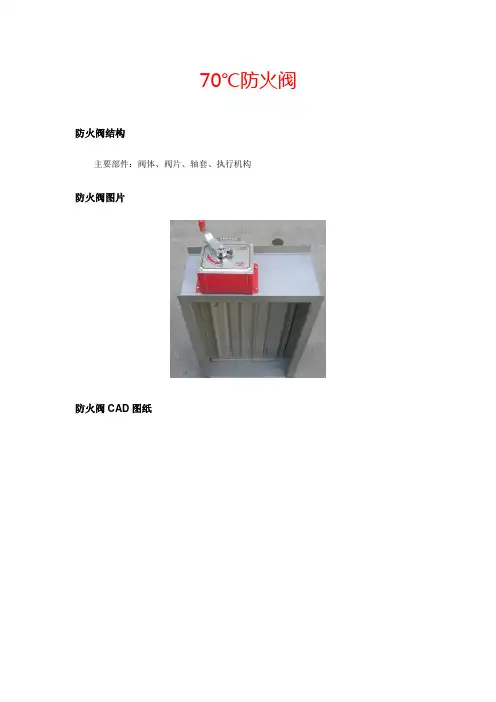

70℃防火阀防火阀结构主要部件：阀体、阀片、轴套、执行机构防火阀图片防火阀CAD图纸防火阀产品用途（1）阀门平时处于常闭状态，火灾时手动或自动开启，当气流温度达到70℃时，温感器动作，阀门关闭；（2）可通过DC24V电源使阀门关闭；（电动型排烟防火阀）（3）手动关闭或手动复位；（4）关闭后DC24V电动复位；（全自动型排烟防火阀，适用于不便人手操作的地方）（4）输出阀门关闭信号，可与其它防火设备联锁。
防火阀产品优点1、漏风量低，气密性能好；2、电动开启消耗电流小；3、防腐性能强，使用寿命长；（材质为不锈钢型）4、执行机构驱动灵活，反馈、联锁信号准确。
防火阀的功能常开型排烟防火阀功能如下:2.1.1平时呈常开状态,火灾发生时,由控制中心输出DC24V电源后,阀门自动关闭.2.1.2当管道温度达到280℃时,熔断器动作,阀门自动关闭.2.1.3输出阀门关闭信号,联锁排烟风机停止.2.1.4手动关闭,手动开启.选用要点1. 防火阀选用主要控制参数为规格等。
2. 防火阀适用于通风空调系统，除公共建筑的厨房排油烟系统用防火阀，动作温度为150℃外，一般通风空调系统用防火阀动作温度为70℃。
3. 防火阀适用于通风、空调或排烟系统的管道上，基本功能和适用范围见表1。
4. 选用阀门时应注意阀门的功能，如常开还是常闭、自动关闭开启、手动关闭开启、手动复位、讯号输出、远距离控制等要求。
5. 阀门若与风机联动的应选用带双微动开关装置。
6. 阀体叶片应为钢板，厚度为2~6mm，阀体为不燃材料制作，转动部件应采用耐腐蚀的金属材料，并转动灵活。
阀门的外壳厚度不得小于2mm。
易融部件应符合消防部门的认可标准。
施工安装1. 防火阀可与通风机、排烟风机联锁。
2. 阀门的操作机构一侧应有不小于200mm 的净空间以利检修。
3. 安装阀门前必须检查阀门的操作机构是否完好，动作是否灵活有效。
4. 防火阀应安装在紧靠墙或楼板的风管管段中，防火分区隔墙两侧的防火阀距墙表面不应大于200mm，防火阀两侧各2.0m范围内的管道及其绝热材料应采用不燃材料。
防火阀技术说明对于70度和280度的防火阀，都有DC24或AC220的。
阀门的控制装置可以采用双微动开关，动作时同时输出两路信号，强电信号连锁空调通风设备；弱电信号传至控制室。
也可以像5楼所说通过控制室再去控制连锁设备。
而对于强电信号输出，其输出信号是一个无源电解点信号，只是阀门动作后接通回路，而阀门本身并不带电输出信号。
所有的阀门控制装置都是不带电的，电源都是来自强电和弱电系统。
防火阀70度断开；排烟防火阀280度断开；一般的防火阀、防火排烟阀，都有这几组接点：1.动作接点，用以接收消防控制中心的DC24V信号，执行机构电磁铁动作，阀门自动开启；2.动作前通，状态信号，与外部环路相接，可靠输出阀门的位置（开或关）信号；接点容量一般为AC380V，3A。
3.动作后通，状态信号，与外部环路相接，可靠输出阀门的位置（开或关）信号；接点容量一般为AC380V，3A。
由上可知，接点组1，一般接DC24V消防控制信号，接点组2、3为阀门反馈的位置信号，无所谓24V还是220V。
工业项目普遍倾向并采用以下设计思路：接点1，与消防控制系统相接，为DC24V信号，开启阀门；接点2，一般与消防系统相接，读取阀门的位置信号；因消防系统一般为DC24V，故一般此回路亦为DC24V信号，消控中心收到此信号后，发出信号强切相应回路的电源、启动相应的排烟风机、发出信号给BMS系统（自控系统，以便启停相应的空调箱）；接点3，一般与连锁的排烟风机或空调箱送排风机的配电柜中的二次控制回路相接，读取阀门的位置信号；DC24V或AC220V皆可（看你的强电系统设置）。
---当此回路通（或断）时，排烟风机在接到消控中心的信号后，才能启动。
此信号为排烟风机启动的必要条件，以消除阀门动作未成功而启动风机的情况、消防系统烟感误报而启动风机的情况。
---当此回路断（或通）时，风机配电柜中的二次控制回路为断开，风机停止。
一般此种情况发生在阀门280度熔断、阀门复位或回路断开（此时可理解为线缆被破坏或烧毁）。
