螺纹底孔

  • 格式：xls
  • 大小：46.00 KB
  • 文档页数：2

牙型角为60° 注：1.选择钻头直径时，对铸铁、青铜等脆性材料选择中间值，钢件和不锈钢则选择较大值。铝、非金属等软料则取较小直径。 2.本表数据摘自《机械工人切削手册》《公制、美制和英制螺纹标准手册》《机械加工工艺员手册》。 整理： 审核： 批准：
美制干密封管螺纹底孔直径
锥管内螺纹NPTF) 螺纹尺寸（英寸）牙数 底孔直径mm 1/16 27 6.25 1/8 27 8.61 1/4 18 11.13 3/8 18 14.68 1/2 14 17.86 3/4 14 23.42 1 11.5 29.36 牙型角为60° 平行内螺纹NPSF 底孔直径mm 公差 6.35 +0.082 8.74 +0.082 11.28 +0.087 14.68 +0.087 18.26 +0.0907 23.42 +0.0907 29.36 +0.132
英制锥管螺纹底孔直径
螺纹尺寸（英寸） 牙数
英制管螺纹G（PΒιβλιοθήκη ）底孔直径螺纹尺寸（英寸） 牙数 底孔直径mm G1/16 28 6.79 G1/8 28 8.8 G1/4 19 11.87 G3/8 19 15.38 G1/2 14 19.1 G5/8 14 21 G3/4 14 24.6 G7/8 14 28.3 G1 11 30.9 公 差 +0.282 +0.282 +0.445 +0.445 +0.541 +0.541 +0.541 +0.541 +0.64 牙型角为55°
1/16 1/8 1/4 3/8 1/2 3/4 1
28 28 19 19 14 14 11
锥管内螺纹Rc(PT) 平行内螺纹Rp(PS) 公差 计算值mm 底孔直径mm 计算值mm 底孔直径mm 6.23 6.2 6.49 6.5 ± 0.04 8.235 8.2 8.495 8.5 ± 0.04 10.941 10.9 11.341 11.4 ± 0.052 14.428 14.4 14.846 14.9 ± 0.052 17.95 18 18.489 18.5 ± 0.071 23.349 23 23.975 24 ± 0.071 29.423 29 30.111 30 ± 0.09 牙型角为55°
美制管螺纹底孔直径
螺纹尺寸（英寸） 牙数 1/16 1/8 1/4 3/8 1/2 3/4 1 锥管内螺纹 NPT 底孔直径mm 27 6.15 27 8.43 18 11.13 18 14.27 14 17.86 14 23.01 11.5 28.98 平行内螺纹 NPS 底孔直径mm 公差 6.35 +0.1 8.74 +0.1 11.13 +0.15 14.68 +0.15 18.26 +0.16 23.42 +0.16 29.36 +0.176

合集下载

螺纹底孔直径尺寸表

螺纹底孔直径尺寸表

螺纹底孔直径尺寸表M1:粗扣螺距0.25＝Φ0.75 细扣螺距0.2＝Φ0.8M2:粗扣螺距0.4＝Φ1.6 细扣螺距0.25＝Φ1.8M3:粗扣螺距0.5＝Φ2.5 细扣螺距0.35＝Φ2.7M4:粗扣螺距0.7＝Φ3.3 细扣螺距0.5＝Φ3.5M5:粗扣螺距0.8＝Φ4.2 细扣螺距0.5＝Φ4.5M6:粗扣螺距1＝Φ5 细扣螺距0.75＝Φ5.2M8:粗扣螺距1.25＝Φ6.7 细扣螺距1,0.75＝Φ7,Φ7.2M10:粗扣螺距1.5＝Φ8.5 细扣螺距1.25,1,0.75＝Φ8.7,Φ9,Φ9.2M12:粗扣螺距1.75＝Φ10.2 细扣螺距1.5,1.25,1＝Φ10.5,Φ10.7,Φ11M14:粗扣螺距2＝Φ11.9 细扣螺距1.5,1.25,1＝Φ12.5,Φ12.7,Φ13M16:粗扣螺距2＝Φ13.9 细扣螺距1.5,1＝Φ14.5,Φ15M18:粗扣螺距2.5＝Φ15.4 细扣螺距2,1.5,1＝Φ15.9,Φ16.5,Φ17M20:粗扣螺距2.5＝Φ17.4 细扣螺距2,1.5,1＝Φ17.9,Φ18.5,Φ19M22:粗扣螺距2.5＝Φ19.5 细扣螺距2,1.5,1＝Φ19.9,Φ20.5,Φ21M24:粗扣螺距3＝Φ20.9 细扣螺距2,1.5,1＝Φ21.9,Φ22.5,Φ23M27: 粗扣螺距3＝Φ23.9 细扣螺距2,1.5,1＝Φ24.9,Φ25.5,Φ26M30: 粗扣螺距3.5＝Φ26.3 细扣螺距3,2,1.5,1＝Φ26.9,Φ27.9,Φ28.5Φ29 M33: 粗扣螺距3.5＝Φ29.3 细扣螺距3,2,1.5,＝Φ29.9,Φ30.9,Φ31.5M36: 粗扣螺距4＝Φ31.8 细扣螺距3,2,1.5,＝Φ32.9,Φ33.9,Φ34.5M39: 粗扣螺距4＝Φ34.8 细扣螺距3,2,1.5,＝Φ35.9,Φ36.9,Φ37.5M42: 粗扣螺距4.5＝Φ37.3 细扣螺距4,3,2,1.5,＝Φ37.8,Φ38.9,Φ39.9,Φ40.5 M45: 粗扣螺距4.5＝Φ40.3 细扣螺距4,3,2,1.5,＝Φ40.8,Φ41.9,Φ42.9,Φ43.5 M48: 粗扣螺距5＝Φ42.7 细扣螺距4,3,2,1.5,＝Φ43.8,Φ44.9,Φ45.9,Φ46.5 M52: 粗扣螺距5＝Φ46.7 细扣螺距4,3,2,1.5,＝Φ47.8,Φ48.9,Φ49.9,Φ50.5第 1 页螺纹底孔直径尺寸表.txt生产中钻螺纹底孔公式：t＜1mm: Dz=d-tt＞1mm: Dz=d-(1.04~1.06)t式中 t 螺距（毫米）Dz 攻丝前钻头直径（毫米）d 螺纹公称直径（毫米）生产中钢料可按数值选取，软料钻头直径可选大些，但不可太大．第 2 页。

螺纹底孔

螺纹底孔


ZM8 ZM10 ZM14 ZM18 ZM22 ZM27 ZM33 ZM42 ZM48 ZM60 ZM76
6.5
6.6
8.5
8.6
11.8
11.9
15.8
15.9
19.8
19.9
24.2
24.3
30.2
30.3
39.2
39.3
45.2
45.3
57.2
57.3
73.2
73.3
牙型 角为60°
整 理：
审核：
批 准 ：
1.5
23.5～23.67
1.5
25.5～25.67
英制粗牙螺纹(普通级)
螺纹/英寸
1/8 3/16 1/4 5/16 3/8 7/16 1/2 9/16 5/8 3/4 7/8 1 1～1/8 1～1/4 1～3/8 1～1/2 1～5/8 1～3/4 1～7/8
牙 底孔直径Фmm
数 最小值
最大值
螺纹底孔 加工尺寸(常 用公制细牙)
螺纹尺寸 M10 M10 M10 M12 M12 M12 M14 M14 M15 M16 M16 M20 M20 M20 M24 M24 M24 M25 M25 M27
螺距mm 底孔直径Фmm
1.25 8.75～7.91
1
9～9.15
0.75 9.25～9.37
1.5
M10
1.5
8.5～8.67
M12
1.75 10.25～10.44
M14
2
12～12.3
M16
2
14～14.3
M18
2.5
15.5～15.7
M20
2.5
17.5～17.84
螺纹底孔直径尺寸表

螺纹底孔直径尺寸表

螺纹底孔直径尺寸表M1:粗扣螺距0.25＝Φ0.75细扣螺距0.2＝Φ0.8M2:粗扣螺距0.4＝Φ1.6细扣螺距0.25＝Φ1.8M3:粗扣螺距0.5＝Φ2.5细扣螺距0.35＝Φ2.7M4:粗扣螺距0.7＝Φ3.3细扣螺距0.5＝Φ3.5M5:粗扣螺距0.8＝Φ4.2细扣螺距0.5＝Φ4.5M6:粗扣螺距1＝Φ5细扣螺距0.75＝Φ5.2M8:粗扣螺距1.25＝Φ6.7细扣螺距1,0.75＝Φ7,Φ7.2 M10:粗扣螺距1.5＝Φ8.5细扣螺距1.25,1,0.75＝Φ8.7,Φ9,Φ9.2M12:粗扣螺距1.75＝Φ10.2细扣螺距1.5,1.25,1＝Φ10.5,Φ10.7,Φ11M14:粗扣螺距2＝Φ11.9细扣螺距1.5,1.25,1＝Φ12.5,Φ12.7,Φ13细扣螺距1.5,1＝Φ14.5,Φ15M18:粗扣螺距2.5＝Φ15.4细扣螺距2,1.5,1＝Φ15.9,Φ16.5,Φ17M20:粗扣螺距2.5＝Φ17.4细扣螺距2,1.5,1＝Φ17.9,Φ18.5,Φ19M22:粗扣螺距2.5＝Φ19.5细扣螺距2,1.5,1＝Φ19.9,Φ20.5,Φ21M24:粗扣螺距3＝Φ20.9细扣螺距2,1.5,1＝Φ21.9,Φ22.5,Φ23M27:粗扣螺距3＝Φ23.9细扣螺距2,1.5,1＝Φ24.9,Φ25.5,Φ26M30:粗扣螺距3.5＝Φ26.3细扣螺距3,2,1.5,1＝Φ26.9,Φ27.9,Φ28.5Φ29细扣螺距3,2,1.5,＝Φ29.9,Φ30.9,Φ31.5M36:粗扣螺距4＝Φ31.8细扣螺距3,2,1.5,＝Φ32.9,Φ33.9,Φ34.5M39:粗扣螺距4＝Φ34.8细扣螺距3,2,1.5,＝Φ35.9,Φ36.9,Φ37.5M42:粗扣螺距4.5＝Φ37.3细扣螺距4,3,2,1.5,＝Φ37.8,Φ38.9,Φ39.9,Φ40.5 M45:粗扣螺距4.5＝Φ40.3细扣螺距4,3,2,1.5,＝Φ40.8,Φ41.9,Φ42.9,Φ43.5 M48:粗扣螺距5＝Φ42.7细扣螺距4,3,2,1.5,＝Φ43.8,Φ44.9,Φ45.9,Φ46.5 M52:粗扣螺距5＝Φ46.7细扣螺距4,3,2,1.5,＝Φ47.8,Φ48.9,Φ49.9,Φ50.5螺纹底孔直径尺寸表.txt生产中钻螺纹底孔公式：t＜1mm:Dz=d-tt＞1mm:Dz=d-(1.04~1.06)t式中t螺距（毫米）Dz攻丝前钻头直径（毫米）d螺纹公称直径（毫米）生产中钢料可按数值选取，软料钻头直径可选大些，但不可太大。

螺纹底孔

螺纹底孔

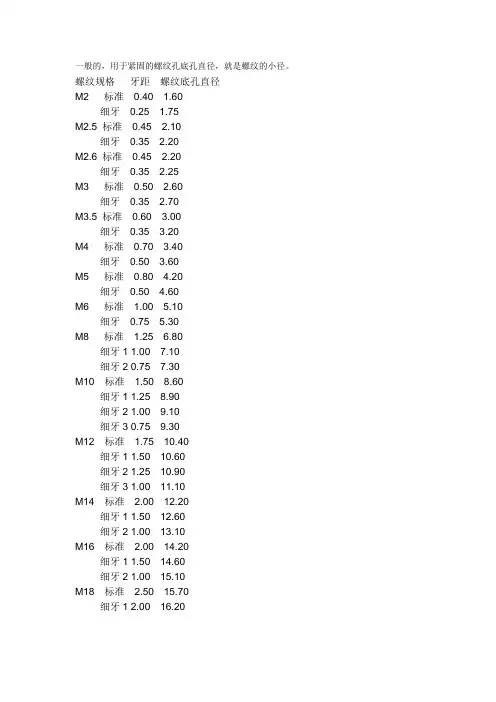

一般的，用于紧固的螺纹孔底孔直径，就是螺纹的小径。

螺纹规格牙距螺纹底孔直径M2 标准0.40 1.60细牙0.25 1.75M2.5 标准0.45 2.10细牙0.35 2.20M2.6 标准0.45 2.20细牙0.35 2.25M3 标准0.50 2.60细牙0.35 2.70M3.5 标准0.60 3.00细牙0.35 3.20M4 标准0.70 3.40细牙0.50 3.60M5 标准0.80 4.20细牙0.50 4.60M6 标准 1.00 5.10细牙0.75 5.30M8 标准 1.25 6.80细牙1 1.00 7.10细牙2 0.75 7.30M10 标准 1.50 8.60细牙1 1.25 8.90细牙2 1.00 9.10细牙3 0.75 9.30M12 标准 1.75 10.40细牙1 1.50 10.60细牙2 1.25 10.90细牙3 1.00 11.10M14 标准 2.00 12.20细牙1 1.50 12.60细牙2 1.00 13.10M16 标准 2.00 14.20细牙1 1.50 14.60细牙2 1.00 15.10M18 标准 2.50 15.70细牙1 2.00 16.20细牙2 1.50 16.60细牙3 1.00 17.10一般切削丝锥底孔尺寸为：D=d1-P 以M12x1.75为例，底孔尺寸D=12-1.75=10.25而挤压对底孔要求较为苛刻，一般来说，提供一个十分合适的底孔是很困难的，需要不断的试切。

不过，总的来说可按以下公式来计算大致底孔尺寸：D=d1-0.49P 仍以M12x1.75为例，底孔尺寸D=12-0.49*1.75=11.15 事实上，不同的螺纹旋合度推荐的底孔直径也会不一样。

这点可参看百度文库：丝锥螺纹底孔D钻=D-PD螺纹大径P螺距确定目的：攻螺纹时不会因挤压作用，使螺纹牙顶与牙底之间不咬死（用丝锥攻的时候也有这个现象）保证有效的工作高度等！低空深度H钻=h有效+0.7Dh有效螺纹有效深度D螺纹大径确定目的：主要是在不通孔时用丝锥攻螺纹时丝锥切削部分有锥角，端部不能切出完整的牙型，所以钻孔深度要大雨螺纹的有效深度。
