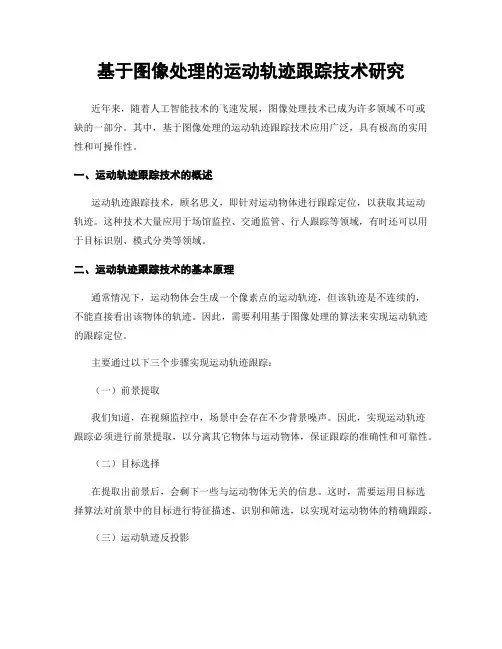

基于图像处理的运动轨迹跟踪技术研究近年来,随着人工智能技术的飞速发展,图像处理技术已成为许多领域不可或缺的一部分。
其中,基于图像处理的运动轨迹跟踪技术应用广泛,具有极高的实用性和可操作性。
一、运动轨迹跟踪技术的概述运动轨迹跟踪技术,顾名思义,即针对运动物体进行跟踪定位,以获取其运动轨迹。
这种技术大量应用于场馆监控、交通监管、行人跟踪等领域,有时还可以用于目标识别、模式分类等领域。
二、运动轨迹跟踪技术的基本原理通常情况下,运动物体会生成一个像素点的运动轨迹,但该轨迹是不连续的,不能直接看出该物体的轨迹。
因此,需要利用基于图像处理的算法来实现运动轨迹的跟踪定位。
主要通过以下三个步骤实现运动轨迹跟踪:(一)前景提取我们知道,在视频监控中,场景中会存在不少背景噪声。
因此,实现运动轨迹跟踪必须进行前景提取,以分离其它物体与运动物体,保证跟踪的准确性和可靠性。
(二)目标选择在提取出前景后,会剩下一些与运动物体无关的信息。
这时,需要运用目标选择算法对前景中的目标进行特征描述、识别和筛选,以实现对运动物体的精确跟踪。
(三)运动轨迹反投影运动轨迹反投影技术是估计运动物体运动状态的重要方法。
运动观测信号和目标状态信息是通过一个关系转换使用反投影映射更新状态的。
在这个过程中,可以通过计算得到物体的位置、大小和方向等信息,来实现运动轨迹的跟踪。
三、运动轨迹跟踪技术的应用基于图像处理的运动轨迹技术已经得到广泛应用,例如在交通管理、场馆安保、行人跟踪、双人互动、虚拟现实、机器人导航等领域中得到了广泛应用。
在交通管理中,摄像头中的图像可以实时监视道路、车辆和行人的运动,以及通过路口和人行横道的流量情况,为交通规划和紧急处理提供了重要参考。
在场馆安保方面,通过布置摄像头对场馆内外人员进行拍照和录像,在发生紧急事件时可以实时定位相关人员,并对其进行相应的处理。
在行人跟踪中,利用摄像头对街道或商业区进行监控,可以实时地监测行人的位置、行动和活动轨迹,并用于人口流量分析和预测。
宁波大学学报(理工版)首届中国高校优秀科技期刊奖JOURNAL OF NINGBO UNIVERSITY ( NSEE ) 浙江省优秀科技期刊一等奖一种快速运动矢量场搜索的块匹配运动估计算法摘要: 运动估计作为实时视频编解码中最重要最耗时的部分,大量的研究都是通过减少搜索点数来降低计算量。
而块匹配算法以其简单、高效,便于硬件实现等优点被使用到运动估计中。
针对这一特点,提出一种基于块匹配的快速运动矢量场搜索算法(FMVS)。
FMVS算法通过将视频序列时间相关性与空间相关性相结合,提出的一种新算法。
该算法包括以下五部分:预测搜索起点、动态阈值进行静止块判断、方向性类型判定、运动类型判定及混合模板运用。
对视频标准测试序列的实验结果表明,该算法较MVFAST算法,搜索点数降低30%-50%,对于运动复杂的视频序列峰值信噪比提高0.21dB。
关键词: 运动估计;块匹配算法;运动矢量场;(矢量场自适应搜索)MVFAST;峰值信噪比中图分类号: TP393 文献标识码: A 文章编号:对于视频序列图像,由于相连帧之间存在很大的时间相关性,通过减少时间冗余,可以提高视频编码的效率。
而基于块匹配算法以其简单、高效,便于硬件实现等优点,已经被许多视频编码标准所采纳。
运动估计算法占整个编码器的60%~80%的运算量,很大程度决定编码器的效率。
在块匹配运动估计算法中,全搜索算法精度最高,但是运算量也最大大。
为了解决运算量大,产生了很多快速搜索算法。
一类是快速算法是按照某种搜索策略只对搜索窗口的相关参考点进行计算;如一些经典算法3步法[1],菱形搜索算法[2],六边形搜索算法[3]。
菱形搜索算法,六边形搜索算法为了避免局部最优,采用大的搜索模板,但带来了搜索点数的大量增加;而小菱形搜索算法采用小菱形减少搜索点数,但是带来局部最优的问题。
另一类快速搜索算法是利用运动矢量相关性来预测当前运动矢量。
此类算法考虑时域或空域相关预测当前搜索起点,性能优于前一种。

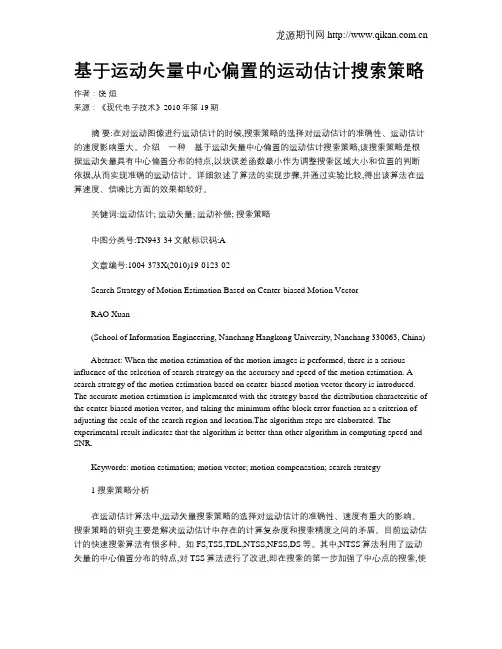

基于运动矢量中心偏置的运动估计搜索策略作者:饶烜来源:《现代电子技术》2010年第19期摘要:在对运动图像进行运动估计的时候,搜索策略的选择对运动估计的准确性、运动估计的速度影响重大。
介绍一种基于运动矢量中心偏置的运动估计搜索策略,该搜索策略是根据运动矢量具有中心偏置分布的特点,以块误差函数最小作为调整搜索区域大小和位置的判断依据,从而实现准确的运动估计。
详细叙述了算法的实现步骤,并通过实验比较,得出该算法在运算速度、信噪比方面的效果都较好。
关键词:运动估计; 运动矢量; 运动补偿; 搜索策略中图分类号:TN943-34文献标识码:A文章编号:1004-373X(2010)19-0123-02Search Strategy of Motion Estimation Based on Center-biased Motion VectorRAO Xuan(School of Information Engineering, Nanchang Hangkong University, Nanchang 330063, China)Abstract: When the motion estimation of the motion images is performed, there is a serious influence of the selection of search strategy on the accuracy and speed of the motion estimation. A search strategy of the motion estimation based on center-biased motion vector theory is introduced. The accurate motion estimation is implemented with the strategy based the distribution characteritic of the center-biased motion vertor, and taking the minimum ofthe block error function as a criterion of adjusting the scale of the search region and location.The algorithm steps are elaborated. The experimental result indicates that the algorithm is better than other algorithm in computing speed and SNR.Keywords: motion estimation; motion vector; motion compensation; search strategy1 搜索策略分析在运动估计算法中,运动矢量搜索策略的选择对运动估计的准确性、速度有重大的影响。
计算机视觉技术中的多目标跟踪算法研究及应用随着人工智能和计算机视觉技术的不断发展,多目标跟踪算法在实际应用中的重要性越来越受到人们的关注。
多目标跟踪算法是利用计算机对视频流数据进行处理,通过对视频中的目标进行检测和跟踪,从而识别出目标的位置、大小、运动轨迹等关键信息。
一、多目标跟踪算法的研究现状目前,多目标跟踪算法可以分为两种类型:基于自适应模型和基于深度学习模型。
基于自适应模型的算法往往需要手动调整跟踪算法的参数,而基于深度学习模型的算法则可以通过机器学习技术自适应地学习目标轨迹的变化规律。
对于同一组测试数据,基于深度学习模型的算法往往具有更好的跟踪效果。
针对多目标跟踪算法的研究,人工智能领域全球顶尖的学术机构和科技公司都在争相发力。
例如,Facebook AI Research团队发布了一种称为“DeepSORT”的跟踪算法,可以同时跟踪多个目标,并对分组目标进行快速实时跟踪;Google研究院的团队也推出了一种名为“MDP-Net”的深度学习模型算法,可以有效地跟踪多个不同目标。
二、多目标跟踪算法的应用场景除了在计算机视觉技术领域广泛应用之外,多目标跟踪算法还被广泛应用于各种实际场景中。
例如,交通监控系统可以利用多目标跟踪算法对车辆、行人等交通物体进行跟踪,检测交通违规行为;医学领域可以利用多目标跟踪算法对医学影像进行图像分析,检测疾病的发展和变化情况,提高医学诊断精度。
另外,多目标跟踪算法还可以应用于智能家居领域,例如智能家居中的安防系统可以通过多目标跟踪算法实现对进出家门的人员进行跟踪和识别,从而提高房屋的安全性;还可以用于营销分析领域,通过对顾客的行为数据进行跟踪和分析,从而实现个性化推荐和增加消费者的满意度。
三、多目标跟踪算法的未来展望未来,随着计算机视觉技术的不断改进和智能化水平的提高,多目标跟踪算法在各个领域的应用也将得到进一步拓展。
在智能制造领域中,通过对生产过程中产品的跟踪和检测,可以大幅提升制造效率和质量;在自动驾驶领域中,多目标跟踪算法的应用可以有效地提高自动驾驶汽车的运行安全性。
动态图象运动矢量多重跟踪搜索算法及实现皇甫正贤钱昱明(东南大学自动控制系,南京210096)摘要针对动态图象运动矢量搜索过程中,使用普通的对数搜索方法有可能无法搜索到真实最优运动矢量的问题,分析了产生该问题的原因,并提出使用运动矢量多重跟踪方法进行运动矢量搜索。
在图象匹配的过程中应用亚采样模板有效地降低了该方法的计算量。
对大量数据的分析试验证实,该方法具有很好地适应多极点匹配图象的特点,能准确搜索到真实最优运动矢量点。
关键词图象压缩,图象匹配,运动矢量,多重跟踪,亚采样模板1 引言在各种动态图象压缩编码中,为达到较高的压缩率,一般都采用帧相关压缩的技术,以使相邻帧之间的数据冗余度最小。
不论采用何种压缩方法进行帧相关的压缩,对运动矢量的搜索计算都是必不可少的,而运动矢量的精确获得又对尽可能大地压缩数据量至关重要,因此如何能够即快又准地搜索到运动矢量就关系到整个压缩算法的优劣。
目前已经有一些广泛使用的帧搜索算法,如全局搜索[1,2],2-D搜索[2],对数搜索[3,4],以及其他一些滤波匹配算法[5~7],就精度而言,全局搜索的精度显然最高,它在选定的搜索范围内对所有位移情况进行评价,选取最为匹配的位移作为运动矢量,因此可以将其搜索结果作为近似的真实运动矢量,但这种方法的计算量过大而不实用,从而有了改进的2-D搜索策略,但仍过于费时。
对数搜索策略的产生使计算量降低到可接受的范围之内,但就搜索精度而言较全局搜索差,很多情况下搜索不到运动矢量的最优点。
这种情况的产生主要是由于图象内容具有复杂性,导致匹配的结果具有多极值的特点。
本文据此进行了研究,提出一种运动矢量多重跟踪搜索策略,该策略是对数搜索策略的改进算法,使其能够适应多极值的匹配结果,进而搜索到真实的运动矢量。
试验结果表明该搜索方法比对数搜索方法的准确度有较大提高,而计算量却没有显著增加。
2 图象匹配的多峰值特性图1显示了一个典型的图象多峰值匹配结果,该图是使用全局搜索方法在某2幅连续图象间选取40×40点阵进行逐点匹配的结果。
由图中可以看出,匹配的结果具有2个凹点,前方的凹点是真实的最优匹配点,而后方的凹点属于假匹配。
在该图中取不同的初始点作对数运动矢量搜索,得到的结果肯定是这2点之一,但最后的结果属于哪一个凹点则由于初始点取值及所采用搜索策略的不同而不同。
如果进行对数搜索,对这一过程可以进行以下分析:由于对数搜索策略搜索方向的选取规则是在8个方向分别取一点进行匹配,取其匹配值最小点所在方向为新的初始点,并缩小网格距离,进行二次匹配,直到网格距离缩小到1/2点距。
这正如图2所示,由于匹配结果的不均匀性和多极点性,很可能出现某次匹配时真实最优点附近的匹配值反而比虚假最优点附近的匹配值大,导致搜索方向向虚假最优点前进,从而使搜索范围脱离真实最优点区间而进入虚假最优点的收敛区间,最终的搜索结果收敛于虚假最优点。
2 多重跟踪搜索方法对数搜索策略存在上述问题的关键原因在于,在每一次网格计算的8点匹配值中仅选取一点最佳匹配值,并以该点作为起始点进行下一步的跟踪。
由于开始搜索时范围较大,步长较长,因此匹配值较小的点很可能接近某个局部最优点,但所选取的匹配点可能均离真实的全局最优点较远,由此导致离全局最优点最近的匹配点匹配结果可能反而不及离局部最优点最近的点的匹配结果。
由于以后的搜索以上一次搜索的最佳匹配点为基准将步长减半进行,一旦某一次选错了最优匹配点,就不可能再搜索到真实最优点的区间。
因此该方法搜索到的点仅能说明是局部最优,但并不能保证全局最优。
对此的一个解决办法是同时进行多个方向的矢量跟踪搜索,方法如下:在每一步的匹配结果得到以后,选取2个最佳匹配值的点作为进一步跟踪的起始点,在每个起始点周围选取8点作进一步匹配,并比较这18个点的匹配值,从中再次选取2个最小值点,重复该过程,直到网格间距达到1点。
此时比较出2个最小值点中的一个最小点,并按照对数搜索方法进行半象素点匹配,就基本可以得到准确的最优运动矢量。
对这一过程的分析可以得知,使用该方法,在第1步就选取了2个最优方向进行2重跟踪,2个最优方向上找到真实运动矢量的可能性要大大高于仅选取一个方向时的可能性。
在进行第二次及以后更多次的跟踪步骤时,由于搜索步长减小,因此所选取的匹配点距离真实最优点较近,所匹配的结果也较接近真实最优点的匹配结果。
虚假最优点附近的匹配点由于离真实最优点较远,它能够取得较小匹配结果的可能性就小得多。
对匹配结果的比较就导致放弃虚假最优点附近的继续跟踪转而跟踪真实最优点附近的匹配值,最终搜索到真实最优运动矢量。
该方法在保持了对数搜索方法计算量较少的基础上改进了匹配点的选取规则,因而得到较高的搜索精度。
对于使用并行硬件实现该算法来讲,由于搜索的步数与对数搜索相同,因此耗时也相同。
经过对大量的图象进行统计分析表明,一般在一个匹配极值点的正负5点之内为单调收敛区间,在该收敛区间内的起始点进行对数运动矢量搜索都可以收敛于该极值点。
超出5点范围之外就很可能有其它的极值点收敛区间存在,因此单纯的对数搜索策略对于小范围运动矢量的搜索较为有效,但对于运动矢量较大时的应用一如可视电话,图象监控等低码率应用失配,的可能性就大大增加了。
对于这类情况,使用运动矢量多重跟踪搜索策略就能够得到较好效果。
以16×16点阵范围内的搜索为例,标准的对数搜索需要进行26次匹配。
而多重跟踪搜索需要匹配39次。
因此从计算量的角度看似乎多重跟踪算法要多出1/3,这一问题可以通过对图象匹配过程的加速处理来消除3 图象匹配的加速算法在运动矢量搜索过程中正确选取匹配函数对于能够既快又准地进行搜索有很大关系,这是由于块匹配函数处于矢量搜索过程的最底层,以对数搜索为例,每一宏块运动矢量的搜索至少都要进行9次到9n次块匹配(n为搜索的迭代次数)。
如果可以将块匹配运算的计算量减少一半就可以使所有矢量的搜索速度都提高一倍。
块匹配的准则也有几种,效果较好的是运动补偿块与当前块间的均方误差最小,另一种较简单算法是补偿块与当前块间的平均绝对误差较小。
在一般的活动图象压缩算法中对块匹配准则的建议是采用绝对误差平均值MAD作为最优化目标函数。
绝对误差均值函数[8]算法简单,只包含加法和绝对值运算,效率较高。
(m,n)为当前块左上角坐标值。
M为该宏块的行列数。
上述函数是将该宏块内的所有象素点都参与块匹配,这样的结果当然精度较高,但效率则并不很高。
为了在满足精度的条件下尽可能提高效率,一个可行的方法就是采用模板方式进行块匹配。
模板匹配方法在文献[8]中有介绍,它的理论基础是在一幅图象中,图象的相邻象素点具有很大的相关性,在粗略的情况下可以使用相邻象素点代替当前象素点。
特别是经过对对数搜索流程的分析表明,只有最后进行整象素点和半象素点匹配时需要较高的精度以保证获得运动矢量的准确性,其他中间搜索环节所获得的运动矢量误差都大于2个象素点,此时以单象素点精度进行块匹配并不能起到提高整体运动矢量搜索精度的目的,是对计算能力的浪费。
在非单象素点和半象素点匹配时,对于标准的16×16宏块,可以采用上述模板进行亚抽样匹配,由图5可以看出,采用亚抽样后需要计算的数据点数减少为全匹配图象的1/2,相应的计算速度也提高到原有匹配算法的2倍。
在对数搜索的最后阶段,即使用单象素点和半象素点搜索时,使用上述模板便不能够满足精度要求,仍然需要使用全象素点匹配。
使用图5中的亚抽样匹配模板,利用多重搜索策略进行16×16点搜索与原有对数搜索算法的计算量之比为:(假设各运动矢量可能性均等)运用多重搜索,共需要进行非单象素点匹配24次,单象素点及半象素点匹配16次。
对于非单象素点匹配过程使用亚抽样模板,需要的匹配计算量为(1/2 * 24 +16)*Cn(Cn为单次全象素点匹配所需的计算量)。
使用对数搜索,需要匹配的点共有26个,计算量为26*Cn,故二者计算量之比为:这表明使用该多重搜索方法对计算量的需求与对数搜索方法基本相当。
4 试验结果为了验证该方法的有效性,对上百幅连续图象的运动矢量进行了搜索测试。
由于采用全局搜索算法可以准确地找到运动矢量匹配值的最小点,故将全局搜索的结果作为真实最优点,同时使用对数搜索算法和多重搜索算法进行矢量搜索,计算两种方法能够找到最优点的比例及所花费时间,结果如下:由图6可以看出,两种方法的计算量需求基本相当,但使用普通对数搜索策略可能有20%的情况找不准最优运动矢量,在运用了运动矢量多重跟踪搜索策略后,这一比例下降到了5%左右。
而这最后的5%的情况并不一定表明搜索结果错误,很可能是运动矢量根本不存在,在本试验中由于将全局搜索的结果作为运动矢量,因此不论何种条件都可以得到一个最小值点,但这个最小值点并不一定就是运动矢量。
这种情况下,实际应用中的处理一般是该帧作为非相关帧直接进行帧内编码。
5 结束语测试结果表明运动矢量多重跟踪搜索算法对于图象匹配所产生的多极点现象具有很好的适应能力,与对数搜索算法相比较,在整体计算量基本持平的情况下能够使运动矢量搜索的准确率有较大的提高。
在不要求搜索精度很高的情况下,也可以仅采用算法中的亚采样匹配模板,这时可以将对数搜索的计算量减少1.6倍。
参考文献1 Arum ravali,Barry G.Haskell.Digital Pictures, represen-tation and compression Plenum Press.1988.2 Puri A Aravind R. Motion Comprnstated Video Coding withAdaptive Perceptual Quantization. IEEE Trans on Circuits andSystems for V ideo Technology, 1991,1.3 ITU-T Draft Recommendation H.263, Video Coding for Low Bi-tRate Communication,1995.4 CCITT Recommenxdation H.261, Codec for audioVisual ser-vices at px64k bits/s ,Geneva, 1990.5 Chang, Shifan. Scalable array architecture design for full searchblock matching.IEEE Transactions on Circuits and Systems for Video Technology, 1995, 5(4):332~343.6 Y eo, Hangu.Novel modular systolic array architecture for full-search blockmatching motion estimation, Special Sessions ICASSP, IEEE International Conference on Acoustics, Speech and Signal Processing-Proceedings v 5 1995. IEEE, Piscataway,NJ,USA,95CH35732:3303~3306.7 Namazi N M.Nonuniform image motion estimation using Kalmanfiltering, Proceedings -ICASSP, IEEE International Conferenceon Acoustics,Speech and Signal Processing v 5 1994. IEEE, Pis-cataway, NJ, USA,94CH3387-8:229~232.8 陈廷标,夏良正.数字图象处理.北京:人民邮电出版社, 1989.。
