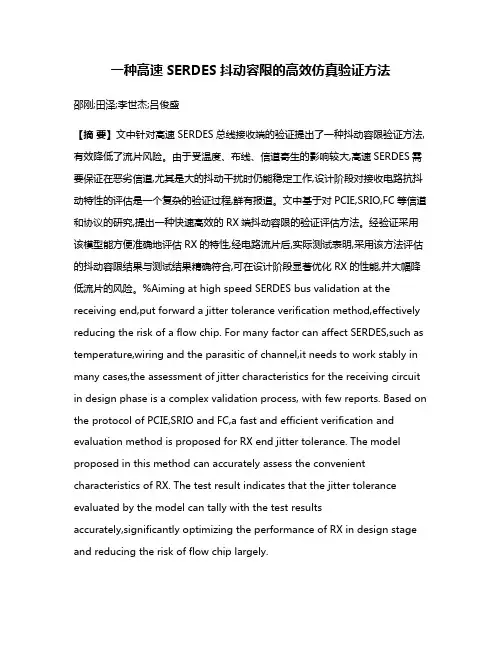

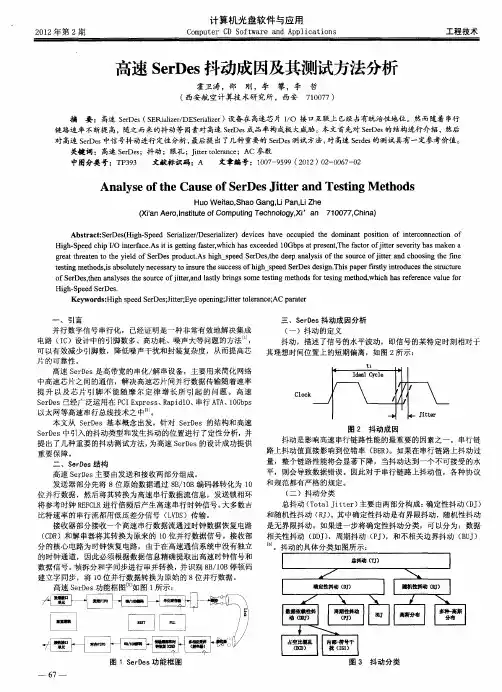

一种高速SERDES抖动容限的高效仿真验证方法邵刚;田泽;李世杰;吕俊盛【摘要】文中针对高速SERDES总线接收端的验证提出了一种抖动容限验证方法,有效降低了流片风险。
由于受温度、布线、信道寄生的影响较大,高速SERDES需要保证在恶劣信道,尤其是大的抖动干扰时仍能稳定工作,设计阶段对接收电路抗抖动特性的评估是一个复杂的验证过程,鲜有报道。
文中基于对PCIE,SRIO,FC等信道和协议的研究,提出一种快速高效的RX端抖动容限的验证评估方法。
经验证采用该模型能方便准确地评估RX的特性,经电路流片后,实际测试表明,采用该方法评估的抖动容限结果与测试结果精确符合,可在设计阶段显著优化RX的性能,并大幅降低流片的风险。
%Aiming at high speed SERDES bus validation at the receiving end,put forward a jitter tolerance verification method,effectively reducing the risk of a flow chip. For many factor can affect SERDES,such as temperature,wiring and the parasitic of channel,it needs to work stably in many cases,the assessment of jitter characteristics for the receiving circuit in design phase is a complex validation process, with few reports. Based on the protocol of PCIE,SRIO and FC,a fast and efficient verification and evaluation method is proposed for RX end jitter tolerance. The model proposed in this method can accurately assess the convenient characteristics of RX. The test result indicates that the jitter tolerance evaluated by the model can tally with the test resultsaccurately,significantly optimizing the performance of RX in design stage and reducing the risk of flow chip largely.【期刊名称】《计算机技术与发展》【年(卷),期】2015(000)007【总页数】4页(P217-220)【关键词】SERDES;抖动容限;验证;CDR;时钟恢复电路【作者】邵刚;田泽;李世杰;吕俊盛【作者单位】中航工业西安航空计算技术研究所，陕西西安 710065;中航工业西安航空计算技术研究所，陕西西安 710065;中航工业西安航空计算技术研究所，陕西西安 710065;中航工业西安航空计算技术研究所，陕西西安 710065【正文语种】中文【中图分类】tP301高速数据通路是计算机通信的基础，制约着计算机和其他通信系统的I/O处理能力，而高速SERDES接口芯片的研究是其中非常重要的部分。

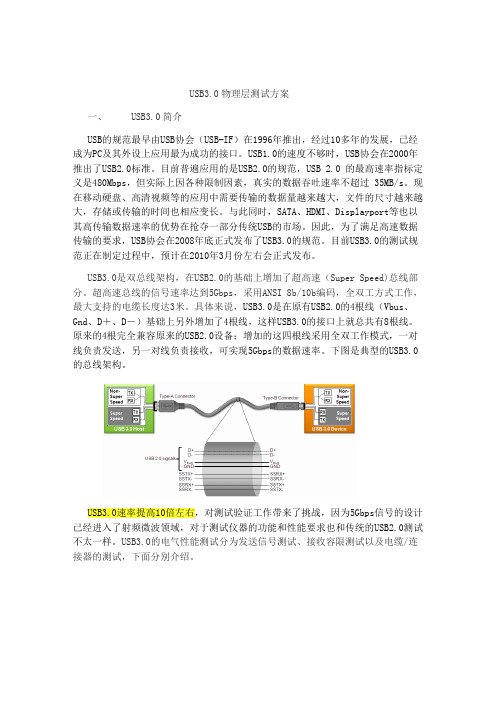

USB3.0物理层测试方案一、 USB3.0简介USB的规范最早由USB协会（USB-IF）在1996年推出，经过10多年的发展，已经成为PC及其外设上应用最为成功的接口。
USB1.0的速度不够时，USB协会在2000年推出了USB2.0标准。
目前普遍应用的是USB2.0的规范，USB 2.0 的最高速率指标定义是480Mbps，但实际上因各种限制因素，真实的数据吞吐速率不超过 35MB/s。
现在移动硬盘、高清视频等的应用中需要传输的数据量越来越大，文件的尺寸越来越大，存储或传输的时间也相应变长。
与此同时，SATA、HDMI、Displayport等也以其高传输数据速率的优势在抢夺一部分传统USB的市场。
因此，为了满足高速数据传输的要求，USB协会在2008年底正式发布了USB3.0的规范。
目前USB3.0的测试规范正在制定过程中，预计在2010年3月份左右会正式发布。
USB3.0是双总线架构，在USB2.0的基础上增加了超高速（Super Speed)总线部分。
超高速总线的信号速率达到5Gbps，采用ANSI 8b/10b编码，全双工方式工作，最大支持的电缆长度达3米。
具体来说，USB3.0是在原有USB2.0的4根线（Vbus、Gnd、D＋、D－）基础上另外增加了4根线，这样USB3.0的接口上就总共有8根线。
原来的4根完全兼容原来的USB2.0设备；增加的这四根线采用全双工作模式，一对线负责发送，另一对线负责接收，可实现5Gbps的数据速率。
下图是典型的USB3.0的总线架构。
USB3.0速率提高10倍左右，对测试验证工作带来了挑战，因为5Gbps信号的设计已经进入了射频微波领域，对于测试仪器的功能和性能要求也和传统的USB2.0测试不太一样。

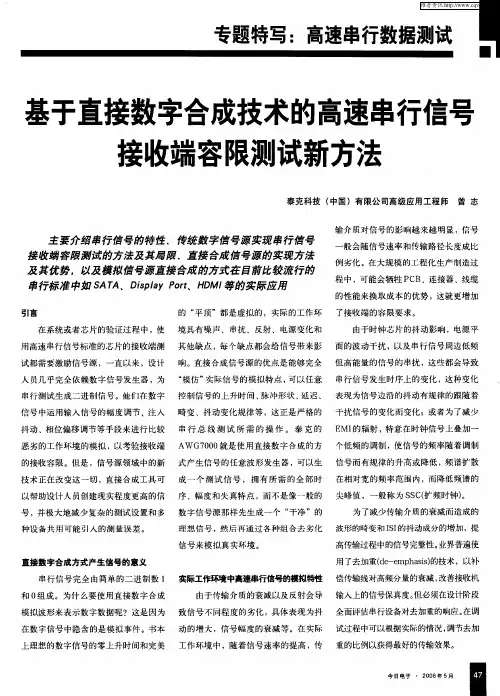

USB3.0的电气性能测试分为发送信号测试、接收容限测试以及电缆/连接器的测试，下面分别介绍。
二、 USB3.0的发送信号测试在进行发送端测试时，要求测试对象发出特定的测试码型，实时示波器对该码型进行眼图分析，测量信号的幅度、抖动、平均数据率及上升∕下降时间。

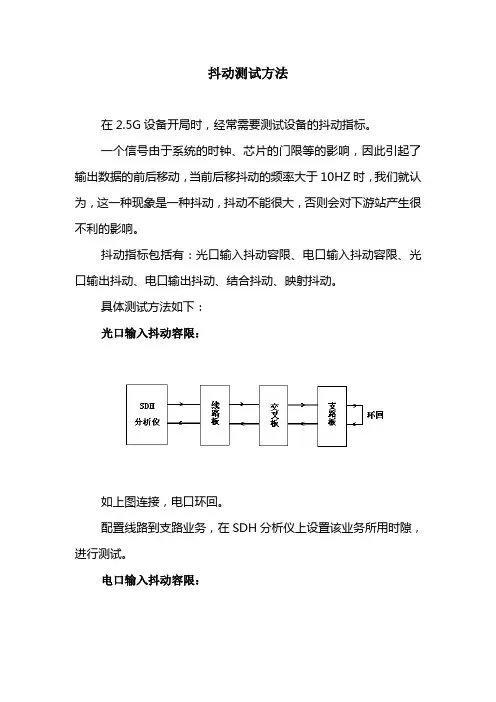

抖动测试方法
在2.5G设备开局时，经常需要测试设备的抖动指标。
一个信号由于系统的时钟、芯片的门限等的影响，因此引起了输出数据的前后移动，当前后移抖动的频率大于10HZ时，我们就认为，这一种现象是一种抖动，抖动不能很大，否则会对下游站产生很不利的影响。
抖动指标包括有：光口输入抖动容限、电口输入抖动容限、光口输出抖动、电口输出抖动、结合抖动、映射抖动。
具体测试方法如下：
光口输入抖动容限：
如上图连接，电口环回。
配置线路到支路业务，在SDH分析仪上设置该业务所用时隙，进行测试。
电口输入抖动容限：
如上图连接，光发电收。
配置线路到支路业务，在SDH分析仪上设置该业务所用时隙，进行测试。
光口输出抖动：
如上图连接，电口环回。
配置线路到支路业务，在SDH分析仪上设置该业务所用时隙，进行测试。
电口输出抖动：
如上图连接，光口环回。
配置线路到支路业务，在SDH分析仪上设置该业务所用时隙，进行测试。
映射抖动、结合抖动：
如上图连接，电发光收。
配置线路到支路业务，在SDH分析仪上设置该业务所用时隙，进行测试。
四、2M 端口的抖动容限测试
1 指标含义
一个信号由于系统的时钟、芯片的门限等的影响，因此引起了输出数据的前后移动，当前后移动的频率大于10HZ 时，我们就认为，这一种现象是一种抖动，抖动不能很大，否则会对下游站产生很不利的影响。
频率偏差的最大值称为抖动峰－峰值，用它来衡量抖动大小，单位为UI ，表示单位时隙。
它在数值上等于传输速率的倒数。
2 测试仪表
SDH/PDH 传输分析仪、SDH 待测设备、2M 线缆
3 测试框图
4 测试步骤
1)、按[其它]键，设置“耦合”方式。
2)、按[发送]键，进入PDH 发射部分的设置菜单。
用方向键和软键设置信号速率、帧结构和图形。
3)、用软键进入抖动设置菜单。
4)、按[开始/结束]键，进行抖动容限的扫描测量。
按[结果]键，再用方向键和软键显示在抖动容限下的误码和设备抖动转移特性。
5)、如不在被测设备的入口人为地插入抖动，则可进行被测设备的输出抖动测量。
注意事项
测外接设备的抖动需要加滤波，传输分析仪本身自环不需要加滤波。
1)输出抖动幅度
当系统无输入抖动时，输出口的信号抖动称为输出抖动。
在本试验中，用带通滤波器(F1-F4)对2M 支路的输出进行测试，输出抖动幅度不应超过：0.75UI(数字段)，1.5UI(全程)。
2)输入抖动容限
SDH分析仪 发射 SDH分析仪 接收 发送接收接收发送
12环回SDH1SDH2
A 0
A 1
A 2F 0F1F2F3F4f 0J p-p /UI
斜率20dB/10倍频程。
在高速串行数据的测试中，抖动的测试非常重要。
在串行数据的抖动测试中，抖动定义为信号的边沿与其参考时钟之间的偏差。
对于抖动测量值的量化，通常有抖动的峰峰值和有效值这两个参数。
不过，抖动的峰峰值随着测量时间的增加，测量值不断变大，不能将抖动值与误码率直接联系起来，所以对于抖动测试，抖动的峰峰值并不是一个理想的指标来很衡量器件和系统的性能。
总体抖动（Total Jitter，简称Tj）为某误码率（Bit Error Ratio，简称BER）下抖动的峰峰值，在很多串行数据的规范中通常需要测量误码率为10e-12的Tj，简写为Tj@BER=10e-12。
对于BER小于10e-8的Tj的测量，通常只有误码率测试仪BERT可以直接测量到。
对于示波器，假设该高速信号为2.5Gbps的PCIe，单个bit的时长为Unit interval = 400ps，假设示波器采样率为20G采样率，则1个bit上包括了400ps/50ps = 8个采样点，一次分析1M个bit需要8M的存储深度，如果要测量10个比特的抖动，需要让示波器在8M的存储深度下扫描100次，由于示波器在8Mpts时计算抖动已经很耗时，重复100次的测试时间会非常长。
所以示波器测量小于10e-12的误码率时的总体抖动必须通过某些算法来估算Tj。
图1：TIE抖动图示与抖动概率密度函数（PDF）基于示波器求解抖动的算法通常在三个领域观察和分析，即时域、频域、统计域。
比如TIE track即为TIE抖动在时域的函数；在频域分析抖动的频谱，可以计算周期性抖动Pj和随机抖动Rj；TIE直方图、Tj的概率密度函数（Probability Density Function，简称PDF）是在统计域来分析抖动。
对于总体抖动的计算，通常从统计域分析，即分析抖动的直方图、概率密度函数PDF和累计分布函数（Cumulative Distribution Function，简称CDF）。
抖动产生及测试一、信号完整性测试手段抖动测试、波形测试、眼图测试，是三种常用的信号完整性测试。
1.抖动测试：抖动测试现在越来越受到重视，因为专用的抖动测试仪器，比如TIA(时间间隔分析仪)、SIA3000，价格非常昂贵，使用得比较少。
使用得最多是示波器加上软件处理，如TEK 的TDSJIT3 软件。
通过软件处理，分离出各个分量，比如RJ 和DJ，以及DJ 中的各个分量。
对于这种测试，选择的示波器，长存储和高速采样是必要条件，比如2M 以上的存储器，20GSa/s 的采样速率。
不过目前抖动测试，各个公司的解决方案得到结果还有相当差异，还没有哪个是权威或者行业标准。
2.波形测试首先是要求主机和探头一起组成的带宽要足够。
基本上测试系统的带宽是测试信号带宽的3 倍以上就可以了。
实际使用中，有一些工程师随便找一些探头就去测试，甚至是A 公司的探头插到B 公司的示波器去，这种测试很难得到准确的结果。
波形测试是信号完整性测试中最常用的手段，一般是使用示波器进行，主要测试波形幅度、边沿和毛刺等，通过测试波形的参数，可以看出幅度、边沿时间等是否满足器件接口电平的要求，有没有存在信号毛刺等。
由于示波器是极为通用的仪器，几乎所有的硬件工程师都会使用，但并不表示大家都使用得好。
波形测试也要遵循一些要求，才能够得到准确的信号。
其次要注重细节。
比如测试点通常选择放在接收器件的管脚，如果条件限制放不到上面去的，比如BGA封装的器件，可以放到最靠近管脚的PCB 走线上或者过孔上面。
距离接收器件管脚过远，因为信号反射，可能会导致测试结果和实际信号差异比较大;探头的地线尽量选择短地线等。
最后，需要注意一下匹配。
这个主要是针对使用同轴电缆去测试的情况，同轴直接接到示波器上去，负载通常是50 欧姆，并且是直流耦合，而对于某些电路，需要直流偏置，直接将测试系统接入时会影响电路工作状态，从而测试不到正常的波形。
3.眼图测试眼图测试是常用的测试手段，特别是对于有规范要求的接口，比如E1/T1、USB、10/100BASE-T，还有光接口等。
