高低温湿热试验箱技术参数

1.试验箱主要性能指标2.试验箱结构功能部件2.1.鼓风电机：有四台电机构成试验箱内空气循环系统。

2.2.大门：大门可通过把手装置将大门与试验箱封闭。

2.3.温湿度检测铂电阻：位于箱体内胆右上角处，主要用于箱体内部温、湿度检测。

2.4.照明灯：位于箱体顶部两侧，对箱内进行照明用。

2.5.观察窗：位于试验箱两侧，方便用户在试验过程中对试品进行观察。

2.6.测试孔：在试验箱侧面安装了测试孔，用户可以借助测试孔把测试电缆引出试验箱外。

2.7.操作面板：试验箱主要操作平台，具体操作功能见《操作使用说明书》。

2.8.辅助控制面板2.8.1.打印机：通过设置打印时间间隔，记录试验过程中温、湿度参数。

2.8.2.累加计时器：记录试验箱总运行时间。

2.8.3.超温设置：超温设置器分为液晶显示和拨盘数字显示两种方式。

其作用是对工作室温度超温进行双重监控报警处理。

独立超温报警一般设置为高于试验温度5℃。

液晶显示器设置方法：同时按“∧”和“∨”显示测量值，按“∧”或“∨”设定超温报警值。

拨盘数字器设置方法：按“+”或“-”就可以直接设置工作室报警温度。

2.9.总电源开关：总体控制箱体电源的空气开关，位于控制柜子侧面，当总电源为OFF状态时，试验箱总体断电。

2.10.用户电源：位于箱体侧面，安装有用户专用电源插座，供电三相五线，相线不小于6mm2。

2.11.制冷机组：对试验箱内进行除湿、降温功能。

2.12.溢流水管：箱体试验过程中废水排除借口，位于箱体后背下方。

2.13.冷却进水接口：位于箱体后方，用于水冷机组冷凝水进水接口2.14.冷却出水借口：位于箱体后方，用于水冷机组冷凝水出水接口。

3.试验准备3.1.实验室根据【试验委托单】接收试验产品。

3.2.高低温试验箱室内温度：15～35℃，相对湿度：不大于85%RH。

3.3.检查试验设备处于完好状态，确认设备正常。

3.4.确认试件为非“易燃、易爆或高腐蚀”物质。

4.试验操作步骤4.1.首先接通用户电源，然后接通总电源开关（位于控制柜子侧面），待机60秒后检查是否有相序报警；4.2.开启冷却水水泵电源开关，然后打开冷却水进水口和出水口开关（打开之前应先检查排水开关是否关闭），1分钟后观察进水口水压表和出水口水压表的读数，水压应在0.2~0.6Mpa之间，并且压力差应该大于0.2Mpa，水温应不大于28℃；4.3.若试验中需要湿度运行，则需要打开加湿装置的电源开关以及水管开关；4.4.放入试验产品4.5.在温箱操作面板上设置试验参数（具体操作详见《操作使用说明书》）；4.6.设定超温保护，一般比试验最高温度高出5℃即可；4.7.运行试验箱。

2.2 温度交变湿热试验箱(三方向都进箱子)2.2.1满足标准：1）GB10586《湿热试验箱技术条件》2）GB10592《高低温试验箱技术条件》3）GB/T 2423.1《电工电子产品环境试验方法》试验A：低温试验方法4）GB/T 2423.2《电工电子产品环境试验方法》试验B：高温试验方法5）GB/T 2423.3《电工电子产品环境试验方法》恒定湿热试验方法6）GB/T 2423.4《电工电子产品环境试验方法》交变湿热试验方法2.2.2 主要技术指标：1）工作室尺寸：2400×2400×1400mm（W×D×H）；容积8.064㎡；2）负载情况：100kg铝锭或发热量500W；3）温度范围：-70℃～150℃；4）温湿度范围：（20～98）%R.H（参照温湿度可控制范围图）；5）温度波动度：±0.5℃；6）温度均匀度：≤2.0℃；7）温度偏差：±2.0℃；8）湿度偏差：±3.0%R.H；9）升降温速率：≥2℃/min（升降温）全程平均值，且能满足(+80℃～-40℃)的2℃/min线性升降温要求，升降温速率可调节；10）噪音：≤70 dB(A)；11）冷却方式：水冷。

2.2.3试验箱体1）采用整体式结构，即试验箱体、制冷系统/除湿/加湿系统、电控系统为一体。

2）工作室内壁应用耐腐蚀、耐酸碱、不易氧化的不锈钢材料制造，表面应易于清洁；保温材料应能耐高低温性能，具有自熄性能；箱体材料应具备足够的强度以保证在其运输和搬运过程中的完好性。

3）大门：配有双硅胶密封及密封条加热装置。

4）接线孔：试验箱设接线孔2个，尺寸分别为Φ100mm、Φ50mm，带盖和硅橡胶软塞。

5）观察装置:大门中部设观察窗2个, 尺寸（推荐）：300 mm×400 mm，观察窗设有防露加热装置(观察窗材质：镀膜全透明五层中空玻璃)。

6）内部照明：低压卤素防爆照明灯1个，由控制面板上开关控制。

高低温交变湿热试验箱技术要求1.技术参数a) 工作室尺寸：≥700*700*700mm，且≤750*750*750mm外形尺寸：≤1400*1300*2100mmb) 温度范围：-50℃～100℃（可任意调节）c) 湿度范围：30%～98% R.H（温度在30℃～80℃时可任意调节）d) 温度均匀度：≤±2℃e) 温度波动度：≤±0.5℃f) 湿度波动度：+2、-3% R•Hg) 降温速率：≥1.5℃/minh) 升温速度：2.0～3.0℃/mini) 时间设定范围：0～9999小时、分、秒j) 电源要求：AC 380（±10%）V/50HZ 三相五线制2.箱体结构a) 箱体外壳采用优质（t=1.2mm）A3钢板数控机床加工成型，表面进行喷塑处理；b) 工作室采用优质（SUS304）不锈钢镜面板；c) 保温材质高密度玻璃纤维棉厚度大于100mm；d) 温湿度循环系统采用空调型低噪音长轴风扇电机，耐高低温之不锈钢多翼式叶轮,以达强度对流垂直扩散循环；e) 设备门采用无反作用门把手，操作更容易；f) 机器底部采用高品质可固定式PU活动轮；g) 观察窗采用多层中空钢化玻璃,内侧胶合片式导电膜加热除霜（清楚观察试验过程）f) 两个测试孔(机器左侧，上下分布，直径70mm)可外接测试电源线或信号线使用h)设备分体式设计，采购方需要利用楼梯将设备抬上楼，搬上楼之后再重新组合安装，整体调试试机运行。

楼梯及门的宽度详见安装要求。

3.加热系统a) 采用远红外镍合金高速加温电加热器；b)高温完全独立系统，不影响低温试验、高温试验及交变湿热试验；c) 温湿度控制输出功率均由微电脑演算，以达高精度及高效率之用电效益；d) 在试验箱内设有超温保护器在加热丝不受控制的情况下断电，保护设备的加热系统4.加湿系统a) 内置式锅炉蒸汽式加湿器；b) 具有水位自动补偿、缺水报警系统；c)远红外不锈钢高速加温电热管；d) 湿度控制均采用P . I . D ＋S . S . R，系统同频道协调控制；e) 在加湿器内设有超温保护器在加湿管不受控制的情况下断电，保护设备的加湿系统。

高低温湿热试验箱高低温湿热试验箱技术资料请参阅：高低温湿热试验箱可以用来考核和确定电工、电子产品或材料在温湿度循环变化，产品表面产生凝露的湿热环境条件下贮存和使用的适应性。

高低温湿热试验箱规格型号：型号工作室尺寸D×W×H 外型尺寸D×W×HYSL-GDS-100 450×450×500mm 1150×900×1650mmYSL-GDS-225 500×600×750mm 1200×1100×1900mmYSL-GDS-500 800×700×900mm 1350×1280×2200mmYSL-GDS-800 800×1000×1000mm 1450×1480×2300mmYSL-GDS-010 1000×1000×1000mm 1650×1480×2300mm一、高低温湿热试验箱规格与技术参数：温度范围： -20℃/-40℃/-60℃/-80℃～150℃温度均匀度：±2℃（空载）温度波动度：±0.5℃（空载）湿度范围： 30%～98% RH（温度在25℃～80℃时）湿度偏差： +2、-3% RH升温速率： 1.0℃～3.0℃/min降温速率： 0.7℃～1.0℃/min时间设定范围： 1～9999 小时二、高低温湿热试验箱箱体结构:外壳材质采用优质A3钢板数控机床加工成型，外壳表面进行喷塑处理，更显光洁、美观；内胆材质SUS304优质不锈钢板；保温材质高密度玻璃纤维棉(厚度100mm)，使室内温度不会传导到设备外部，确保箱内的温度平衡稳定；搅拌系统:采用长轴风扇电机，耐高低温之不锈钢多翼式叶轮,以达强度对流垂直扩散循环，使实验室内的温湿度均匀并保持稳定；设备的门与箱体之间采用双层耐高温之高张性密封条以确保测试区的密闭；大门内板材料为不锈钢制成，并采用无反作用门把手，操作更容易；引线孔(机器左侧)可外接测试电源线或信号线使用(直径50mm)。

高低温湿热试验箱使用说明书北京优玛科学仪器有限公司2009年9月第三版➢承蒙贵公司购买本公司产品，谨表忠心感谢。

➢本机器主要是对待测产品进行高低温仿真环境之试验，此说明书就该置及其用法加以说明。

➢虽然操作使用简单，但操作错误会引起意外事故，缩短装置的寿命，降低其性能。

因此，恳请在使用前务必仔细熟读本说明书，做到正确使用，长期爱护。

➢请保存好此说明书。

【前言】感谢您购买本公司微电脑可程式高低温交变湿热试验箱。

高低温交变湿热试验箱其可靠度、精确度和稳定度及为重要。

本公司生产的全自动高低温湿热试验箱是以用户满意为宗旨，以产质量优质耐用为目的，积累多年丰富生产制造经验，广泛吸收用户意见，经多次技术改进的优良产品，选用的部件可靠性高，质量优良，能保证各式产品性能的可靠度、稳定度和精确度，故用户可放心使用。

除本产品外，本公司还制造生产各式高温老化箱、冷热冲击试验机、高低温、超低温测试设备试验机，并提供附件、安装及售后服务等。

说明书是机器的使用指南，本手册详细说明如何安装、操作程序、保养方法与简单的故障维修，及使用注意事项。

请仔细阅读本手册, 并依照规定的程序操作, 可使您每次皆能顺利地操作使用。

请谨记注意事项可免除机器因人为操作不当而故障,正确的保养方法可延长机器寿命。

在设置运行维护、保养、检查之前，请务必详细阅读此说明书，熟记有关事项之后，方可操作和检查机器，以便正确的操作和使用延长机器寿命。

本公司各类产品均经过严格的质量检验才出厂, 您可放心使用, 若有任何困难或问题,请与代理商联系或直接通知本公司。

目录一. 性能规格二. 系统结构三. 工作原理四. 机械结构五. 机器要求设备.六. 机器安装场所及安装方法七. 机器电源配置及安装方法八. 使用前注意事项九. 运转程序十. 保养注意事项十一. 运转注意事项十二. 随机配件十三. 故障实例十四. 质量保证十五. 本机基本参数一．性能规格：1．机器型号：GDWJS-2502．温度范围： -40℃ --- 150℃3．湿度范围：30 — 98 %.RH*注意：请参考湿度使用范围！4．温湿度控制精度：±0.5℃；±2.5％.RH*注意：以上#2～4项之性能保证，需于温度感测稳定30分钟后测量！5．温湿度分布均匀：±2.0℃；±3.0％.RH*注意：以上#5项之性能保证，需距测试区每一壁面1/6位置测量，且需于温湿度稳定30分钟后测量！6．加温时间：从室温至100℃时，在65分钟以内（空载时）。

高低温试验箱的技术参数是怎样的什么是高低温试验箱？高低温试验箱是一种用于测试材料、产品、电子设备等温度和湿度耐受性的测试设备。

它可以模拟各种环境条件，包括高温、低温、高湿、低湿、干燥等，以便对物品进行可靠性测试和质量审查。

高低温试验箱的技术参数有哪些？高低温试验箱的技术参数包括以下几个方面：温度范围高低温试验箱应具备广泛的温度范围，最佳范围为-70°C 至 +180°C，以满足不同材料、产品和设备的测试需求。

温度控制精度高低温试验箱应具有准确的温度控制精度，控制精度通常在±0.5°C以内，以确保测试结果的准确性和可重复性。

加热和制冷速率高低温试验箱的加热和制冷速率也很重要，因为不同的测试需求需要不同的加热和制冷速率。

通常，加热速率为2°C/分钟，制冷速率为1°C/分钟。

恒温时间高低温试验箱必须保持恒温时间，以确保物品暴露在不同环境下的时间足够长，以检查产生的效果。

通常，这个时间应该在3小时以上。

湿度范围和控制精度高低温试验箱的湿度范围也很重要，应该在10%RH - 98%RH之间，同时湿度控制精度应该控制在± 2% 以内。

试验室容积高低温试验箱应具备不同的试验室容积，以满足不同大小物品的测试需求。

通常，试验室容积的范围为50L - 1000L。

其他方面其他高低温试验箱的技术参数包括：控制方式（程序、触摸、遥控、环境适应性、运行时间、噪音水平等）。

高低温试验箱的应用场景高低温试验箱广泛应用于许多工业领域，如汽车、电子、航空、化工等，以确保产品在各种环境条件下的可靠性和耐受性。

在汽车业，高低温试验箱测试车辆发动机，在高温环境下模拟长时间运行状态的测试效果，并在低温环境下测试汽车在低温下的启动能力和车内零件的耐久性能。

在电子电器行业，高低温试验箱可以测试各种电子设备，包括手机、电脑、冰箱、洗衣机、电视和游戏机等等。

这使生产商能够保证它们的产品不受潮湿或温度变化的影响，而是能够在恶劣的环境中工作。

高处与低处温湿热试验箱性能指标解析湿热试验箱如何做好保养高处与低处温（湿热）试验箱性能指标解析高处与低处温（湿热）试验箱的指标项目很多，可谓仁者见仁、智者见智，本人对这些这些做一下简单的解析，供大家参考。

1.温度范围：是产品工作室能耐受和（或）能达到的极限温度。

通常含有能掌控恒定的概念，应当是可以相对长时间稳定运行的极值。

一般温度范围包括极限高不冷不热极限低温。

纯高温箱温度范围比较简单，低温一般在常温适当加10～50℃左右，高温在200、300、400℃等标称温度。

高处与低处温（湿热）试验箱极限高温欧美产品标称+180℃左右，估量从密封材料；日台产品标称+150℃，应当是温场指标（偏差等）能普遍充分的牢靠指标；技术协议其实可签到+130℃左右，从保温材料。

当然，依据用户要求，绝大多数公司技术协议指标可以签到+180℃，但是否能进行极限温度试验得进行实物验证。

个人建议假如没有必要，高温在130℃较合适。

极限低温紧要依据制冷本领及制冷方式决议，这里仅介绍机械压缩式制冷系统配置的指标。

通常单极制冷的极限本领为—45℃，一般指标定在—40℃；覆叠制冷的极限本领理论上虽然可达—82℃，但考虑到—70℃以下制冷量太小，一般指标定在—70℃。

由于有用户不用使用较低的温度，大部分公司会推出配置性价比较高的—20℃甚至0℃指标。

至于台资的每10℃一个档次的样本指标，我认为是台式的商业忽悠，当然在技术上还是有区分的2.温度波动度这个指标又叫温度稳定度，掌控温度稳定后，在给定任意时间间隔内，工作空间内任一点的zui高和zui低温度之差。

这里有个小小的区分“工作空间"并不是“工作室"，是大约工作室去掉离箱壁各自边长的1/10的一个空间。

这个指标考核产品的掌控技术。

一般标准要求指标为1℃或0.5℃。

有的公司为了标榜掌控技术有标称0.2℃的，其实温度试验掌控温度波动度达不到0.3℃以内下面的温度均匀度和温度偏差很难合格；湿度试验掌控温度波动度达不到0.1℃湿度稳定会很困难。

051507环境箱技术参数型号：BPHJS-150B名称：可程式高低温湿热试验箱名称：可程式高低温湿热试验箱一、说明：本试验设备适用：电工、电子产品、元器件、零部件及其材料在高、低温环境下储存、运输和使用时的适应性试验。

本试验设备禁止：生物试样的试验或储存；强电磁发射源试样的试验及储存；参考图片二、设备特点：1、设计依据和指导思想1.1本产品是我公司HF系列化标准产品的延伸，同类产品在电工电子、汽车、科研、军工、太阳能等多家单位有成熟的应用。

1.2本技术方案依据客户提供的技术文件，结合安装场地条件等资料编制。

1.3产品设计制造做到技术先进、设备性能稳定、使用可靠，操作简单，维修方便，同时考虑方案的经济性和可实施性。

1.4保证工艺设备的使用性、可靠性、先进性、安全性；1.5采用成熟可靠的新技术，以降低能耗、节约成本、提高质量；1.6配件选型采用国内与国外相结合的原则，国产设备选用国内知名厂家优质名牌产品，关键设备和电器元件选用进口或合资企业的产品，以确保设备的先进性、稳定性和正常使用寿命；1.7电器控制按工艺、设备要求设计，符合国家有关电器标准，运行可靠，同时考虑电气防护及连锁功能。

2、高性能&低能耗专业送风设计：使用内置导流板风机蜗壳的风道保证箱内空气温度场均匀，温度偏差小；降温：翅片式高效蒸发器，抗结霜能力强，传热温差小，降温速率快；耗电量低：压缩机回气冷却回路和能量调节回路；可选配“冷端输出”型，更加有效节约能耗。

3、高可靠性制冷：3.1.1使用法国泰康全封闭压缩机，安全保护功能齐全，可靠性高；3.1.2主要制冷和真空配件均采用国际一流品牌的产品；3.1.3压缩机吸气压力调节和保护，确保各种工况下压缩机安全。

控制：TH1800“控制器，7寸″彩色触摸屏，配置以法国施耐德和日本富士为主的电器执行器件，系统全自动控制，运行可靠性高。

4、操作简单操作简单：触摸屏控制器中文菜单栏显示，操作便捷；上位机：可选配远程监控计算机,控制系统实现冗余控制和远程监控；采用高精度温度传感器，测量精度高，漂移小。

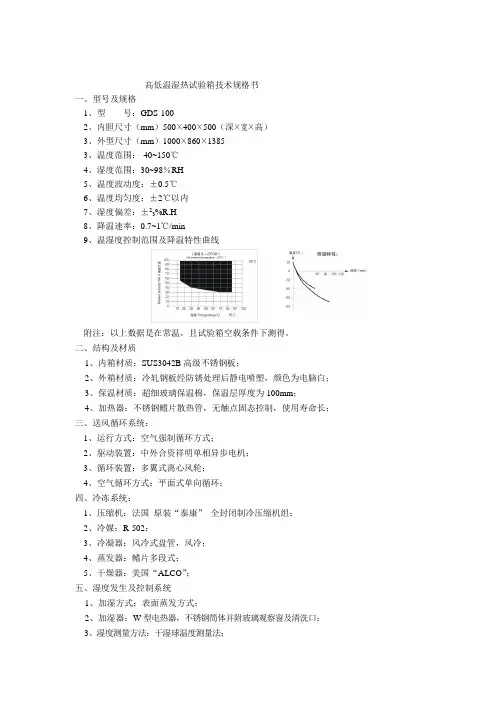

高低温湿热试验箱技术规格书一、型号及规格1、型号：GDS-1002、内胆尺寸（mm）500×400×500（深×宽×高）3、外型尺寸（mm）1000×860×13853、温度范围：-40~150℃4、湿度范围：30~98％RH5、温度波动度：±0.5℃6、温度均匀度：±2℃以内7、湿度偏差：±23%R.H8、降温速率：0.7~1℃/min9、温湿度控制范围及降温特性曲线附注：以上数据是在常温，且试验箱空载条件下测得。

二、结构及材质1、内箱材质：SUS3042B高级不锈钢板；2、外箱材质：冷轧钢板经防锈处理后静电喷塑，颜色为电脑白；3、保温材质：超细玻璃保温棉，保温层厚度为100mm；4、加热器：不锈钢鳍片散热管，无触点固态控制，使用寿命长；三、送风循环系统：1、运行方式：空气强制循环方式；2、驱动装置：中外合资祥明单相异步电机；3、循环装置：多翼式离心风轮；4、空气循环方式：平面式单向循环；四、冷冻系统：1、压缩机：法国原装“泰康”全封闭制冷压缩机组；2、冷媒：R-502；3、冷凝器：风冷式盘管，风冷；4、蒸发器：鳍片多段式；5、干燥器：美国“ALCO”；五、湿度发生及控制系统1、加湿方式：表面蒸发方式；2、加湿器：W型电热器，不锈钢筒体并附玻璃观察窗及清洗口；3、湿度测量方法：干湿球温度测量法；4、补水系统：进口电子液位控制器，电子式自动补水；5、存水装置：10L内置式固定水箱供水，泵式控制。

六、温湿度控制系统中外合资高精度温湿度仪表控温仪规格：精度：高低温±0.1℃；解析度：±0.1℃。

测温体：Pt100测试传感器控制方式：冷热平衡调节方式七、安全保护装置1、欠相缺相保护2、缺水断水保护3、双重超温报警并断电保护4、风机过热保护5、压缩机过热保护6、压缩机过电流保护7、压缩机超压保护8、线路保险丝及全护套式端子八、电源及功率：AC380V±10%或AC220V±10% 50Hz；5.5KW九、参照标准GB/2423.1-89 低温试验方法GB/2423.2-89 高温试验方法GB/2423.3-89 恒定湿热试验方法十、标准附件1、不锈钢样品架1套；2、测试用缆线引出口Φ50mm孔1只；3、中空导电电热除霜功能玻璃观察窗及照明灯。

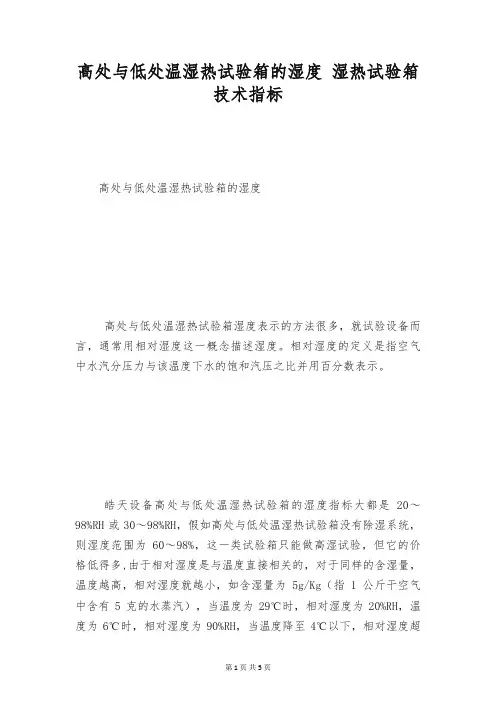

高处与低处温湿热试验箱的湿度湿热试验箱技术指标高处与低处温湿热试验箱的湿度高处与低处温湿热试验箱湿度表示的方法很多，就试验设备而言，通常用相对湿度这一概念描述湿度。

相对湿度的定义是指空气中水汽分压力与该温度下水的饱和汽压之比并用百分数表示。

皓天设备高处与低处温湿热试验箱的湿度指标大都是20～98%RH或30～98%RH，假如高处与低处温湿热试验箱没有除湿系统，则湿度范围为60～98%，这一类试验箱只能做高湿试验，但它的价格低得多,由于相对湿度是与温度直接相关的，对于同样的含湿量，温度越高，相对湿度就越小，如含湿量为5g/Kg（指1公斤干空气中含有5克的水蒸汽），当温度为29℃时，相对湿度为20%RH，温度为6℃时，相对湿度为90%RH，当温度降至4℃以下，相对湿度超过100%，在箱体内会显现结露现象。

实现高温、高湿只需要往箱体空气中喷水蒸汽或雾化的水珠，进行加湿。

低温低湿则相对难于掌控，由于此时的含湿量很低，有时比大气中的含湿量低很多，需要对箱体内流动的空气除湿，使空气变得干燥。

目前国内外绝大多数的温湿度箱都接受制冷除湿的原理，是在箱体的空气预调室内加一组制冷光管。

当湿空气经过冷管时，其相对湿度会达到100%RH，因空气饱和在光管上结露，使空气变得更干燥。

这种除湿方式理论上可达到零度以下的露点温度，但是当冷点表面温度到达0℃时，光管表面结露的水滴会结冰，从而影响光管表面的热交换，使除湿本领下降。

又由于箱体不可能密封，大气中的湿空气会渗入到箱体内，使露点温度回升。

另一方面，在光管间流动的湿空气只是在和光管（冷点）接触的瞬间达到饱和状态而析出水蒸汽，因此这种除湿方法很难使箱体内的露点温度在到0℃以下。

高处与低处温湿热试验箱是一种常用的试验设备，在使用中会产生确定的污垢以及磨损问题对于高处与低处温湿热试验箱的性能会造成确定的影响。

用户对于高处与低处温湿热试验箱的清洗也是必要的，今日我们就来实在介绍一下高处与低处温湿热试验箱的清洗方法，希望可以帮忙用户更好的应用产品。

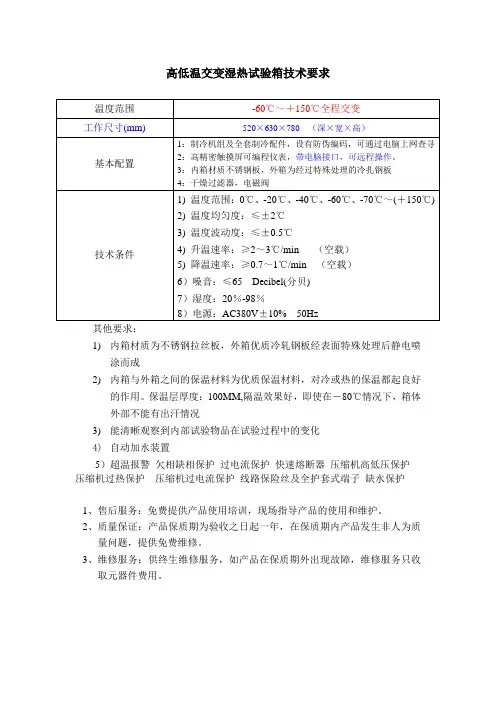

高低温交变湿热试验箱技术要求其他要求：1)内箱材质为不锈钢拉丝板，外箱优质冷轧钢板经表面特殊处理后静电喷涂而成2)内箱与外箱之间的保温材料为优质保温材料，对冷或热的保温都起良好的作用。

保温层厚度：100MM,隔温效果好，即使在－80℃情况下，箱体外部不能有出汗情况3)能清晰观察到内部试验物品在试验过程中的变化4)自动加水装置5）超温报警欠相缺相保护过电流保护快速熔断器压缩机高低压保护压缩机过热保护压缩机过电流保护线路保险丝及全护套式端子缺水保护1、售后服务：免费提供产品使用培训，现场指导产品的使用和维护。

2、质量保证：产品保质期为验收之日起一年，在保质期内产品发生非人为质量问题，提供免费维修。

3、维修服务：供终生维修服务，如产品在保质期外出现故障，维修服务只收取元器件费用。

高温试验箱技术要求1、测控系统采用高精度可编程控制器，精度高，控制平稳1)控温仪规格：精度：±0.1℃（显示范围）2)传感器要求精度高，数据准确3)解析度：±0.1℃4)控制方式：热平衡调温方式（BTC）2、电器控制系统1)电气控制部分采用名牌交流接触器，热继电器2)其他元器件要求为国内知名品牌3)电气线路设计新颖，合理布线，安全可靠3、自动保护功能1)超温报警2)过电流保护3)快速熔断器4)线路保险丝及全护套式端子5)接地保护培训及售后服务1、售后服务：产品销售后要求免费提供产品使用培训，现场指导产品的使用和维护。

2、质量保证：产品保质期为验收之日起一年，在保质期内产品发生非人为质量问题，提供免费维修。

3、维修服务：我公司对所用产品提供终生维修服务。

如产品在保质期外出现故障，维修服务只收取元器件费用。

青岛科技大学报价表公司名称（签章）：。

高低温交变湿热试验箱技术参数高低温交变湿热试验箱是航空、汽车、家电、科研等领域必备的测试设备，用于测试和确定电工、电子及其他产品及材料进行高温、低温、交变湿热度或恒定试验的温度环境变化后的参数及性能。

适用行业：航空、航天、军工、科研、质检、电工、电子、汽车、材料、化工、通讯、机械、家电、零部件、新能源。

一、符合标准GB/T2423.1-2023 GB/T2423.2-2023二、技术叁数性能指标温度范围A：-20℃～150℃B：-40℃～150℃C：-60℃～150℃D：-70℃～150℃温度均匀度≤2℃（空载时）温度波动度±0.5℃（空载时）时间设定范围1～60000M湿度范围20%～98%RH湿度均匀度+2%-3%RH湿度波动±2%升温速率1.0～3.0℃/min降温速率0.7～1.0℃/min测试孔安装在机器左侧，用于外接测试电源线或信号线使用观察窗210×275mm或395×395mm（有效视界）使用材料外箱材质优质A3钢板静电喷塑内箱材质进口高级不锈钢SUS304保温材质硬质聚氨酯泡沫+玻璃纤维核心配置温湿度控制器进口“优易控”品牌温湿度仪表温湿度传感器PT100铂金电阻测温体制冷方式单机或双机复叠式制冷压缩机法国泰康标准配置湿球纱布1卷、样品架2层、配有凝结水接水盘，并排出箱外安全保护压缩机超压过载、超温、风机电机过热、漏电保护整机欠相/逆相、整体设备定时、过载及短路保护电源电压AC380V±10%50Hz功率(A)3.5kW/4.0kW/6.0kW/8.0kW/9.0kW(B)4.0kW/4.5kW/7.5kW/9.0kW/10.5kW(C)4.5kW/6.5kW/9.0kW/13.0kW/13.0kW使用环境5℃～＋28℃≤85%RH注：1、以上数据均在使用环境温度为25℃时且通风良好条件下测得2、可根据用户具体试验要求非标定制高低温交变湿热试验箱等试验箱产品三、箱体结构1、高低温交变试验箱体采用数控机床加工成型，造型美观大方，并采用无反作用把手，操作简便。

高低温试验箱参数
以下是一些常见的高低温试验箱的参数：
1. 温度范围：通常为-70℃~+150℃，有些高端设备可以达到更高的温度范围。

2. 温度均匀度：一般要求在整个工作室内，温度均匀度小于±2℃。

3. 湿度范围：有一些高低温试验箱可以同时进行温湿度试验，湿度范围常为10%~98%RH。

4. 控温精度：一般要求控温精度在±0.5℃以内，有些高端设备可以达到更高的控温精度。

5. 控湿精度：对于温湿度试验箱，一般要求控湿精度在±2%RH以内。

6. 加热速率：一般要求加热速率在5~10℃/min。

7. 冷却速率：一般要求冷却速率在1~3℃/min。

8. 工作室尺寸：根据试验需求和样品尺寸，工作室尺寸可
以有不同的选择。

9. 控制方式：通常使用微电脑控制器和触摸屏进行控制，
可以设置多组程序，并具有数据记录功能。

10. 安全措施：设备应具备过温保护、断电保护、漏电保护等安全措施。

需要根据具体的试验需求来选择适合的高低温试验箱参数。

高低温湿实验箱参数参考概述高低温湿实验箱是一种能够模拟各种气候环境的试验设备，可以通过调节温度和湿度等参数来模拟不同的气候环境对材料、产品等物品的影响。

在进行实验前，需要准确了解实验箱的参数和性能指标，以便为实验提供准确可靠的数据和结果。

本文将为大家介绍高低温湿实验箱常用的参数和性能指标，以供参考。

参数和性能指标温度范围高低温湿实验箱的温度范围通常可以达到 -70°C ~ 180°C，高性能的实验箱温度范围能够更广泛。

根据具体的实验需求，需要选择不同温度的实验箱。

湿度范围高低温湿实验箱的湿度范围通常可以达到 20% ~ 98% RH（相对湿度），高性能的实验箱湿度范围能够更广泛。

需要根据具体的实验需求选择不同湿度的实验箱。

温度波动率温度波动率是指温度在设定温度下的波动幅度，波动率越小，实验结果越可靠。

通常高低温湿实验箱的温度波动率在 ±0.5°C 内。

湿度波动率湿度波动率是指湿度在设定湿度下的波动幅度，波动率越小，实验结果越可靠。

通常高低温湿实验箱的湿度波动率在 ±3% RH 内。

升温速率升温速率是指实验箱达到预设温度所需的时间，升温速率越快，实验效率越高。

通常高低温湿实验箱的升温速率在 5 ℃/min ~ 15 ℃/min 之间。

降温速率降温速率是指实验箱冷却到设定温度所需的时间，降温速率越快，实验效率越高。

通常高低温湿实验箱的降温速率在 1 ℃/min ~ 15 ℃/min 之间。

冷凝冷凝是指实验箱内潮气冷却到了露点水汽被析出的现象。

可以通过降低实验箱内的潮气浓度和控制箱门的开闭度来避免冷凝现象的出现。

稳定性稳定性是指实验箱在长时间运行中，温度和湿度控制的稳定性。

稳定性越高，实验数据越可靠。

高低温湿实验箱的稳定性通常在 ±0.1°C ~ ±0.5°C，±1%RH ~±3%RH 之间。

重庆虹瑞试验仪器有限公司 第1页，共22页HRH2070A 温度湿度试验箱技术方案行业领先的数控加工设备国际一流的产品配置可靠的品质 满意的服务型号HRH2070A名称温度湿度试验箱参考照片1. 主要技术参数及性能指标1.1 温度范围-70℃～150℃1.2 温变范围-40℃～+40℃1.3 温度波动度≤±0.5℃1.4 温度偏差≤±2℃1.5 温度均匀度≤2℃1.6湿度范围30% R.H.～ 98% R.H.（20℃～70℃）1.7 湿度范围表（30～98）%RH温度（℃）502020607598湿度（%RH）1.8 湿度偏差±3%RH （湿度＞75%RH 时） ±5.0%RH （湿度≤75%RH 时） 1.9 升降温速率：-40℃～+40℃全程平均1.5/min （空载） 1.10 工作容积2000L 1.11 工作室尺寸 mm深1200×宽1200×高1200 1.12 外形尺寸 mm深3035×宽1420×高1500 1.13 噪音：75db （大门前1m 离地面高度1m 处，自由空间中） 1.14 安装功率 约23KW1.15 满足试验标准 GB/T2423.1-2008电工电子产品环境试验 试验A ：低温试验GB/T2423.2-2008电工电子产品环境试验 试验B ：高温试验GB/T2423.3-2008电工电子产品环境试验 试验CaB ：恒定湿热试验GB/T2423.34-2008电工电子产品环境试验 试验Z/AD ：温度湿度组合循环试验GJB 150.3A-2009军用设备环境试验方法 高温试验GJB 150.4A-2009军用设备环境试验方法 低温试验GJB 150.9A-2009军用设备环境试验方法 湿热试验1.16 测试环境条件 环境温度为+25℃、相对湿度≤85%、试验箱内无试样条件下1.17 测试方法GB/T5170.2-2008电工电子产品环境试验方法 温度试验设备GB/T5170.5-2008电工电子产品环境试验方法 湿热试验设备2. 试验箱结构特征2.1保温围护结构外壁材料：冷轧钢板（厚度为1.2mm），表面静电喷塑处理（灰色）。
