【简单易懂-图文并茂】教你如何上手Cadence

cadence教程Cadence 是一款流行的电路设计和仿真工具。

它广泛应用于电子工程领域，可以帮助工程师进行电路设计、布局、仿真和验证。

以下是一个简单的 Cadence 教程，帮助你快速入门使用该软件。

第一步: 下载和安装 Cadence首先，你需要从 Cadence 官方网站下载适用于你操作系统的Cadence 软件安装包。

在下载完成后，双击安装包文件并按照安装向导的指示进行安装。

第二步: 创建新项目打开 Cadence 软件后，你将看到一个初始界面。

点击“File”菜单，然后选择“New”来创建一个新的项目。

第三步: 添加电路元件在新项目中，你可以开始添加电路元件。

点击菜单栏上的“Library”按钮，然后选择“Add Library”来添加一个元件库。

接下来，使用菜单栏上的“Place”按钮来添加所需的电路元件。

第四步: 连接电路元件一旦添加了电路元件，你需要使用连线工具来连接它们。

点击菜单栏上的“Place Wire”按钮，然后将鼠标指针移到一个元件的引脚上。

点击引脚，然后按照电路的设计布局开始连接其他元件。

第五步: 设置仿真参数在完成电路布局后，你需要设置仿真参数。

点击菜单栏上的“Simulate”按钮，然后选择“Configure”来设置仿真器类型、仿真时间等参数。

第六步: 运行仿真设置完成后，你可以点击菜单栏上的“Simulate”按钮，然后选择“Run”来运行仿真。

仿真过程会模拟电路的运行情况，并生成相应的结果。

总结通过这个简单的 Cadence 教程，你了解了如何下载安装Cadence 软件、创建新项目、添加电路元件、连接元件、设置仿真参数和运行仿真。

掌握了这些基本操作后，你可以进一步学习和探索 Cadence 的更多功能和高级技巧。

祝你在使用Cadence 中取得成功！。

Cadence使用初步简介在早期的ASIC 设计中电路图起着更为重要的作用作为流行的CAD软件Cadence 提供了一个优秀的电路图编辑工具Composer。

Composer不但界面友好操作方便而且功能非常强大电路图设计好后其功能是否正确性能是否优越必须通过电路模拟才能进行验证Cadence 同样提供了一个优秀的电路模拟软件Analog Artist由于Analog Artist 通过Cadence 与Hspice 的接口调用Hspice 对电路进行模拟。

但是我们的虚拟机中并没有安装Hspice软件，所以我们使用Cadence自带的仿真软件进行仿真。

本章将介绍电路图设计工具Composer 和电路模拟软件Analog Artist 的设置启动界面及使用方法简单的示例以及相关的辅助文件以便大家能对这两种工具有一个初步的理解。

一、Cadence平台的启动：①右击桌面，在弹出菜单中单击open Terminal②在弹出的终端中输入icfb&然后按回车启动Cadence③Cadence启动过程④Cadence启动完成后，关闭提示信息二、设计项目的建立①点击Tools—Library Manager…启动设计库管理软件②启动设计库管理软件③点击File—New--Library新建设计库文件④在弹出的菜单项中输入你的设计的库的名称，比如MyDesign，点击OK⑤选择关联的工艺库文件，我们选择关联已有的工艺库文件，点击OK⑥在弹出菜单中的Technology Library下拉菜单中选择我们需要的TSMC35mm 工艺库，然后点击OK。

⑦设计的项目库文件建立完成，然后我们在这个项目库的基础上建立其子项目。

点击选择mydesign,然后点击File-New-Cell View…⑧输入子项目的名称及子项目的类型，多种类型，目前课程设计中用到的主要是电路图编辑和版图编辑。

在设计版图之前我们假定先设计原理图：所以我们选择，然后点击OK。

cadence入门Cadence 系列软件从schematic到layout入门一．客户端软件使用及icfb启动要使用工作站上的软件，我们必须在PC中使用xwinpro等工具连接到工作站上。

从开始菜单中，运行xwinpro的xSettings,按照下图设置：点击上图的Settings在出现的窗口中按如下设置（connect host 选择为192.168.1.137）：设置完后，从开始菜单中运行xwinpro的xsessions,应该就可以进入登陆界面，用户名为user1,密码为root。

二、SchematicCadence系列软件包含了电路图工具Schematic，晶体管级电路仿真工具Spectre，以及版图工具Virtuoso等。

一般来说，我们先用Schematic画好电路原理图然后进行仿真，最后用Virtuoso手动画版图或者直接进行版图综合，最后对版图进行LVS,DRC等验证。

在登陆进工作站后，点击鼠标右键，选择tools——>terminal，在弹出的terminal窗口中敲入命令icfb&就可以启动cadence了。

图1 icfb的主界面我们以建立一个反相器电路为例子：在icfb中，任何一个电路，不论是已经存在的可以引用的库，还是用户新建立的一个电路，都是一个library. 一个library一般有若干个Cell(单元电路)，每个cell有若干个schematic(电路原理)和若干个layout（版图）。

所以，我们要做的第一步，就是先创建一个自己的“库”，File菜单->new->library图2 新建一个库的界面从这个新建一个library的界面，我们必须输入新建立的库的名称，并且选择好这个库应该存放的目录，然后注意看右边的三个选项，关于新建立的库是否需要链接到Technology File 的问题。

首先，这个Technology File一般是指工艺库，由Foundry提供。

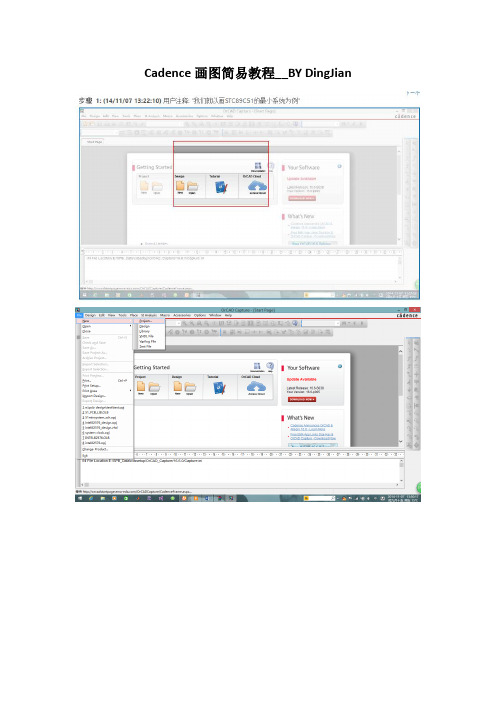

Cadence画图简易教程__BY DingJian
如果画元器件，而这些元器件在官方的元器件库中并没有，那么我们就要自己新建一个器件库，即“library”
器件库是新建好了，可新建好的器件库中是没有器件的，接下就讲解一下如何在器件库中添加一个器件
步骤为，右击新建的器件库”library1.olb”，在弹出来的框中选择”New P art“
不同器件的参考符号是不一样的。

比如说主控芯片，CPU,它的参考符号就为”U“;电阻的参考符号就为”R“,电容的参考符号就是”C”
接下来我们就以STC89C51单片机为例
首先先画芯片的边框。

在顶部的菜单栏中选择”Place“下的”Rectangle”，或则在右边的快捷栏中选择
然后它会弹出如下选项框
我们所需要的器件画好了，就需要将它添加到我们的原理图中去
我们就要切换到原理图
点击“51Min.opj”选项卡，再点击“.\51min.dsn”前面的“＋”，再点击“SCHEMATIC1”前面的“＋”，找到“PAGE1”，双击即可。

接下来放置器件，步骤如下：点击菜单栏中“Place”->”Part”或者在右边的快捷栏中选择
调用时，找到所画的器件名称，双击，并拖到原理图上即可。

PS:在给元器件命名时，它的名字要有意义，这样方便查找。

以上就简单介绍了如何新建工程，器件库，以及从画元器件到添加到原理图上的过程。

cadence入门教程（一）linux常用命令1、cd“cd FileName”是进入FileName文件夹。

“cd..”是进入上一层目录，主要那里是两个点。

2、ls这是最基本的文件命令，用以显示某一个目录中的文件。

可以在ls后加上所要观察的目录名称或文件的名称，如果你在下ls命令后没有接任何的目录名，它将会显示出目前目录中所有文件。

ls可以带一些参数，给予用户更多相关的信息：-a:在UNIX中若一个目录或文件名字的第一个字元为".",该文件为隐藏文件，使用ls将不会显示出这个文件的名字。

如cshell的初始化文件.cshrc，如果我们要察看这类文件，则必须加上参数-a。

-l:这个参数代表使用ls的长(long)格式，可以显示更多的信息，如文件存取权，文件拥有者(owner)，文件大小，文件更新日期，或者文件链接到的文件、文件夹。

-F:给目录、可执行文件、符号链接以特殊的标记，在可执行文件后面加“*”、目录后面加“/”、符号连接后面加“@”，以方便用户区别。

3、cpcp命令用于将一个或多个文件复制成另一个文件或者是将其复制到另一个目录去。

cp有三种基本格式如下:cp source target将文件名为source的文件复制一份为文件名为target的文件。

如果target文件不存在，则产生文件名为target的文件，如果target文件存在，缺省时自动覆盖该文件。

cp file1file2…dir将文件file1file2...都以相同的文件名复制一份放到目录dir里面。

cp-r source target拷贝整个目录，将source目录下的所有文件和文件夹复制到target目录下。

cp命令常用的选项参数有:-i:交互(interactive)模式，当文件名为target的文件存在时，缺省情况下该命令会自动将原来target的内容覆盖掉，加上改选项将询问用户是否覆盖。

用户输入y(yes)则执行复制的动作，否则放弃复制。

cadence快速入门（物联网其实很简单-cadence简单使用过程）大家好我是will，这篇我会向大家介绍一下cadence的使用过程，我会和大家一起绘制一块常用的简单的串口工具来帮助大家来快速掌握。

我会把这个当作一个小项目来讲解，会分为多个部分，这是第一部分，简单介绍一下会涉及的软件。

Cadence是一款功能强大的EDA软件，主要用于电路涉及、绘制PCB 版图、仿真等使用。

国内使用较多的EDA软件有三款Altium Designer、PADS、Cadence。

其中AD使用量最大，原因是我们上大学学习的Protel 99se有关，AD为99se的升级版。

PADS在南方用的比较多，主要原因是智能手机大多数的解决方案都会提供PADS版本的原理图与核心布线。

但是我更喜欢Cadence原因是它更符合模块的思路，找功能非常方便，而且功能异常强大，方便，实乃利器啊！阿里狗破戒大师首页安装Cadence安装完成后我们会发现有很多软件图标，但是我们就用下面两个OrCAD Capture咱们用来绘制原理图和元件库的工具。

点击PCB Editor图标会让咱们选择Allegro产品版本，咱们选择Alloegro PCB Designer即可。

Allegro主要主要用于绘制PCB，功能非常强大方便。

最后生成光绘文件(PCB生产文件)提交给板厂生产。

ps：这里说明一下很多用AD的同学经常会提交源文件给板厂生产，will认为这样非常不规范，经常会因为板厂软件版本问题造成生产的差异，所以在这里建议发板尽量使用光绘文件进行。

以上Cadence就简单说完了，通过使用OrCAD和Allegro我们就可以完成原理图和PCB的绘制，接下来我再向大家介绍一款非常牛的软件CAM350，这是一款光绘软件，我经常用来查看光绘文件的可用性。

CAM350所有PCB层级PCB顶层经过CAM350检查完光绘文件的可用性后，就可以找板厂制板了。

我这里使用的是深圳嘉立创进行制板，在打样和小批量制板他家可以称为国内的老大。

cadence学习记录-图文2022-3-13制版流程：原理图（先做好原理图元件库），2、DRC检查，输出网表3、做好封装，确认每个元件都有封装。

4、画好板子边框，导入网表，布局，设置约束规则，不限铺铜，DRC检查，出丝印，钻孔，出光汇第三讲原理图库上原理图库设计DeignentryCIS-------orcadcaptureci新建库file----new---library（默认保存在系统文件夹下）or新建工程在工程里新建库放置边框放置管脚（右键ｅｎｄｍｏｄｅ取消放置）--avea如果修改管脚，选中管脚右键—editpropertieplacepinarray可以同时放置多个管脚（矩阵管脚）一个复合元器件的原理图库设计复合元器件分为很多部分分割为几部分分隔成相同的部分，还是不同的部分以字母来区分还是以数字来区分View—package将整个元件视图展现，更改某PART属性双击该part进行设置，若是相同part，更改一个part，另一个part也会更改。

注：管脚输入有上划线的，管脚name输入w\\r\\,，输出结果为第四讲原理图库下创建分割元件（不同模块）方法一：同上一节创建相同part的方法，创建完模块A,按住end键，模块A消失，点重现，ctrl+n切换到下一部分方法2：通过表格进行创建，Library1.olb单击右键，newpartfrompreadheet,在e某cel表格里可以先填好，再复制到newpartcreationpreadheet画原理图添加元器件库。

（1）单击，或执行菜单命令“place→part”，此时元件库“Librarie”中只有库元件“DeignCache”选项（2）单击（placepart），单击“添加元件库。

第五讲设置环境”添加元件库，或者单击，（1）创建工程，页面：file→new→project→图图纸（2）熟悉菜单界面file→撤销剪切镜像viewplaceoption（3）环境设置option→preferenceoption→图纸无效option→第六讲库管理、放置元件原理图库添加与删除→右键newpage创建原理模板设置，只对下一次创建工程起作用，对本次工程原理图纸设置，只对某page起作用，打开原理图，按键盘上的P键，弹出元器件窗口或点击库，删除原理图库。
