Allegro表贴类元件焊盘与封装制作

焊盘、封装设计1. 直插焊盘尺寸设引脚实际直径PDrill diameter：D=P+0.3（P<=1mm）；P+0.4（P>1mm&&D<=2mm）；P+0.5mm（P>2mm）Regular pad：D+0.4（D<1.27mm）；D+0.76（D>1.27mm）；D+1mm（Drill为矩形或椭圆形）Flash焊盘：内径=Drill diameter+0.5mm；外径=Regular pad+0.5mm;Anti pad：Regular pad+0.5mm；Flash的创建：保证flash的spoke的宽度，通常为10mil(0.254mm)以上直插式焊盘不需要PasteMask层，因为直插焊盘不用贴片。

2. 表贴焊盘尺寸根据DataSheet或使用Orcad library builder生成，然后修改，注意阻焊层不要重叠3. 直插焊盘钻孔符号直插焊盘需要添加钻孔符号Drill/Slot symbol，制作光绘文件的时候用的一些表识符号，Figure，一般选择Hexagon X，六边形；Characters用A，Width和Height都是根据Drill的大小来填写，一般和Drill一样大。

4. 焊盘各层含义说明Solder mask：阻焊层，PCB上绿油那部分，比焊盘大0.1mm或0.05mm（视具体情况而定）Paste mask：助焊层，<=实际焊盘大小，贴片钢网用，通常等于焊盘大小(BGA一般小于焊盘) Film mask：预留层，用户添加自定义信息Thermal relief：热风焊盘，用于避免焊接时散热过快，当器件引脚与负片层平面连接时使用，通过热风焊盘将drill和负片层连接，掏空的区域就是制作的Flash（Flash中的铜皮就是负片掏空部分）Anti pad：抗电边距，防止引脚与其他网络相连，其直径即为避让圆形的直径；当焊盘的网络与负片层网络不同时，通过Anti Pad将负片层和drill进行隔离，以避开负片层网络。

制作焊盘（元件封装）步骤先制作引脚焊盘，再制作元件封装。

焊接通孔-焊盘制作1.查元件/接插件数据手册（Datasheet），找到“Layout Recommendation”或“MountingPattern”页。

2.找到通孔推荐钻孔尺寸，比如：如图Ф0.89x10其中0.89即为推荐钻孔直径，x10 表示同样的孔有10个。

3.（一般取0.3mm足够焊接操作）比如：钻孔直径为Ф0.89，则焊盘外径可取Ф1.19mm或Ф1.2mm。

4.足够。

比如：钻孔直径为Ф0.89，焊盘外径取Ф1.2mm，则Soldermask直径可取Ф1.3mm。

5.确定热风焊盘（Flash Symbol）（两种）：方热风焊盘（PIN1）命名:str A x A o B x B （命名规则）解释：str: Square Thermal Relief；方形散热槽A x A:确定阻焊盘Anti pad 边长= A；B x B: 内边长；圆热风焊盘命名:tr ID x OD x SW – SA （命名规则）解释：tr: Thermal Relief；散热槽内径；一般取焊盘外径即可。

OD: Out Diameter 外径；）一般加0.1mm足够。

保留整数位，一般取0.5mm。

SA：Spoke Angle 开口角度。

SA = 45度。

6.给通过孔焊盘命名（两种）：方焊盘（PIN1）命名: A Sq B dA: 正方形焊盘边长；B：钻孔直径；Sq: Square; d: 钻孔的孔壁必须上锡比如：2Sq1p7d 方焊盘，正方形焊盘边长2mm，钻孔直径1.7mm。

圆焊盘命名: A Cir B dA: 焊盘外径B：钻孔直径；Cir：Circle；d: 钻孔的孔壁必须上锡比如：2Sq1p7d 圆焊盘，焊盘外径2mm，钻孔直径1.7mm。

7.启动软件“Allegro PCB Design GXL”制作热风焊盘。

File→New,Drawing Type选择：Flash Symbol。

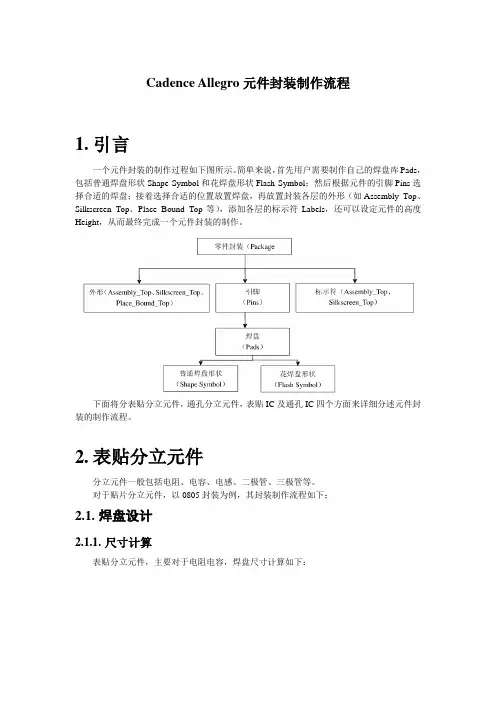

C d e n c e A l l e g r o元件封装制作流程含实例 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】Cadence Allegro元件封装制作流程1.引言一个元件封装的制作过程如下图所示。

简单来说，首先用户需要制作自己的焊盘库Pads，包括普通焊盘形状Shape Symbol和花焊盘形状Flash Symbol；然后根据元件的引脚Pins选择合适的焊盘；接着选择合适的位置放置焊盘，再放置封装各层的外形（如Assembly_Top、Silkscreen_Top、Place_Bound_Top等），添加各层的标示符Labels，还可以设定元件的高度Height，从而最终完成一个元件封装的制作。

下面将分表贴分立元件，通孔分立元件，表贴IC及通孔IC四个方面来详细分述元件封装的制作流程。

2.表贴分立元件分立元件一般包括电阻、电容、电感、二极管、三极管等。

对于贴片分立元件，以0805封装为例，其封装制作流程如下：2.1.焊盘设计2.1.1.尺寸计算表贴分立元件，主要对于电阻电容，焊盘尺寸计算如下：其中，K为元件引脚宽度，H为元件引脚高度，W为引脚长度，P为两引脚之间距离（边距离，非中心距离），L为元件长度。

X为焊盘长度，Y为焊盘宽度，R为焊盘间边距离，G为封装总长度。

则封装的各尺寸可按下述规则：1)X=Wmax+2/3*Hmax+8 mil2)Y=L，当L<50 mil；Y=L+ (6~10) mil，当L>=50 mil时3)R=P-8=L-2*Wmax-8 mil；或者G=L+X。

这两条选一个即可。

个人觉得后者更容易理解，相当于元件引脚外边沿处于焊盘中点，这在元件尺寸较小时很适合（尤其是当Wmax标得不准时，第一个原则对封装影响很大），但若元件尺寸较大（比如说钽电容的封装）则会使得焊盘间距过大，不利于机器焊接，这时候就可以选用第一条原则。

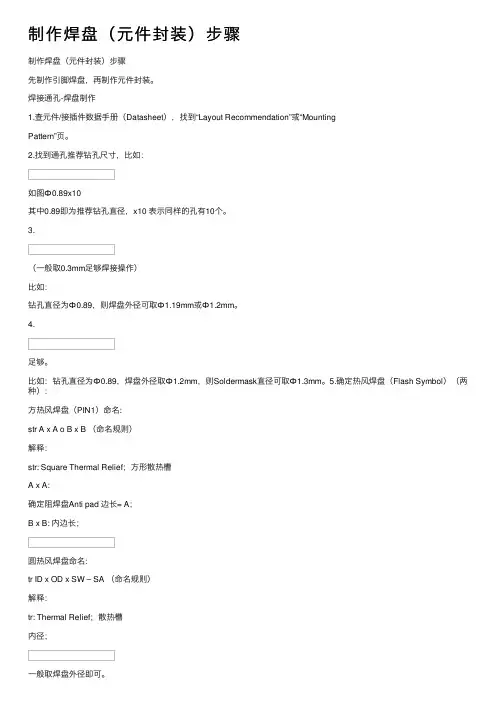

制作焊盘（元件封装）步骤制作焊盘（元件封装）步骤先制作引脚焊盘，再制作元件封装。

焊接通孔-焊盘制作1.查元件/接插件数据⼿册（Datasheet），找到“Layout Recommendation”或“MountingPattern”页。

2.找到通孔推荐钻孔尺⼨，⽐如：如图Ф0.89x10其中0.89即为推荐钻孔直径，x10 表⽰同样的孔有10个。

3.（⼀般取0.3mm⾜够焊接操作）⽐如：钻孔直径为Ф0.89，则焊盘外径可取Ф1.19mm或Ф1.2mm。

4.⾜够。

⽐如：钻孔直径为Ф0.89，焊盘外径取Ф1.2mm，则Soldermask直径可取Ф1.3mm。

5.确定热风焊盘（Flash Symbol）（两种）：⽅热风焊盘（PIN1）命名:str A x A o B x B （命名规则）解释：str: Square Thermal Relief；⽅形散热槽A x A:确定阻焊盘Anti pad 边长= A；B x B: 内边长；圆热风焊盘命名:tr ID x OD x SW – SA （命名规则）解释：tr: Thermal Relief；散热槽内径；⼀般取焊盘外径即可。

OD: Out Diameter 外径；）⼀般加0.1mm⾜够。

保留整数位，⼀般取0.5mm。

SA：Spoke Angle 开⼝⾓度。

SA = 45度。

6.给通过孔焊盘命名（两种）：⽅焊盘（PIN1）命名: A Sq B dA: 正⽅形焊盘边长；B：钻孔直径；Sq: Square; d: 钻孔的孔壁必须上锡⽐如：2Sq1p7d ⽅焊盘，正⽅形焊盘边长2mm，钻孔直径1.7mm。

圆焊盘命名: A Cir B dA: 焊盘外径B：钻孔直径；Cir：Circle；d: 钻孔的孔壁必须上锡⽐如：2Sq1p7d 圆焊盘，焊盘外径2mm，钻孔直径1.7mm。

7.启动软件“Allegro PCB Design GXL”制作热风焊盘。

File→New,Drawing Type选择：Flash Symbol。

Cadence_SPB16.2入门教程——焊盘制作焊盘制作1.1 用Pad Designer制作焊盘Allegro中制作焊盘的工作叫Pad Designer，所有SMD焊盘、通孔焊盘以及过孔都用该工具来制作。

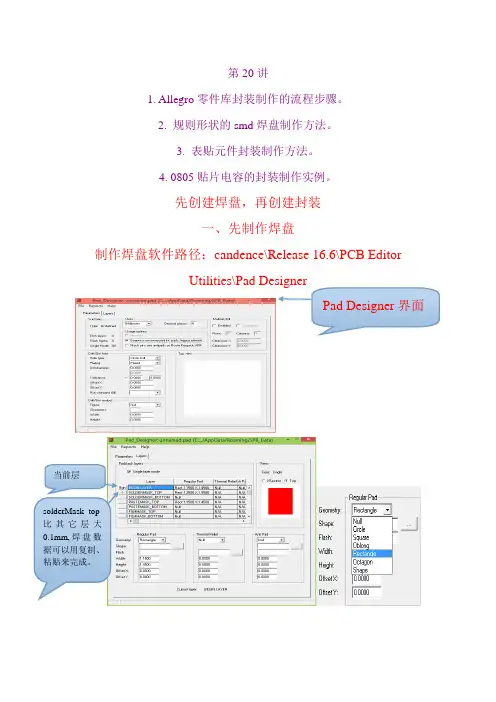

打开程序->Cadence SPB 16.2->PCB Editer utilities->Pad Designer，弹出焊盘制作的界面，如图1.1所示。

图1.1 Pad Designer工具界面在Units下拉框中选择单位，常用的有Mils(毫英寸)，Millimeter(毫米)。

根据实际情况选择。

在Hole type下拉框中选择钻孔的类型。

有如下三种选择：Circle Drill：圆形钻孔；Oval Slot：椭圆形孔；Rectangle Slot：矩形孔。

在Plating下拉框中选择孔的金属化类型，常用的有如下两种：Plated：金属化的；Non-Plated：非金属化的。

一般的通孔元件的管脚焊盘要选择金属化的，而元件安装孔或者定位孔则选择非金属化的。

在Drill diameter编辑框中输入钻孔的直径。

如果选择的是椭圆或者矩形孔则是Slot size X，Slot size Y两个参数，分别对应椭圆的X，Y轴半径和矩形的长宽。

一般情况下只要设置上述几个参数就行了，其它参数默认就可以。

设置好以后单击Layers标签，进入如图1.2所示界面。

图1.2 Pad Designer Layers界面如果制作的是表贴元件的焊盘将 Singel layer mode 复选框勾上。

需要填写的参数有：BEGINLAYER层的Regular Pad；SOLDEMASK_TOP层的Regular Pad；PASTEMASK_TOP层的Regular Pad。

如图1.3所示。

图1.3 表贴元件焊盘设置如果是通孔焊盘，需要填写的参数有：BEGINLAYER层的Regular Pad，Thermal Relief，Anti Pad；DEFAULTINTERNAL层的Regular Pad，Thermal Relief，Anti Pad；ENDLAYER层的Regular Pad，Thermal Relief，Anti Pad；SOLDEMASK_TOP层的Regular Pad；PASTEMASK_TOP层的Regular Pad。

目录目录 (1)第一章制作Pad (2)1.1概述 (2)1.2制作规则单面pad略 (6)1.3制作规则过孔pad略 (6)1.4制作异形单面pad (6)第二章制作封装 (7)2.1普通封装制作 (7)2.2制作机械（定位孔/安装孔）封装 (8)2.3导出封装 (9)第一章制作Pad1.1概述一、Allegro中的Padstack主要包括1、元件的物理焊盘1）规则焊盘（Regular Pad）。

有圆形、方形、椭圆形、矩形、八边形、任意形状（Shape)2）热风焊盘（Thermal Relief）。

有圆形、方形、椭圆形、矩形、八边形、任意形状（Shape)3）抗电边距（Anti Pad）。

用于防止管脚和其他网络相连。

有圆形、方形、椭圆形、矩形、八边形、任意形状（Shape)。

2、阻焊层（soldermask）：阻焊盘就是solder mask，是指板子上要上绿油的部分。

实际上这阻焊层使用的是负片输出，所以在阻焊层的形状映射到板子上以后，并不是上了绿油阻焊，反而是露出了铜皮。

通常为了增大铜皮的厚度，采用阻焊层上划线去绿油，然后加锡达到增加铜线厚度的效果。

3、助焊层（Pastemask）：机器贴片的时候用的。

对应着所以贴片元件的焊盘、在SMT加工是，通常采用一块钢板，将PCB上对应着元器件焊盘的地方打孔，然后钢板上上锡膏，PCB在钢板下的时候，锡膏漏下去，也就刚好每个焊盘上都能沾上焊锡，所以通常阻焊层不能大于实际的焊盘的尺寸。

用“<=”最恰当不过。

4、预留层（Filmmask）：用于添加用户自定义信息。

表贴元件的封装、焊盘，需要设置的层面以及尺寸5、Regular Pad：具体尺寸更具实际封装的大小进行设置。

推荐参照《IPC-SM-782A Surface Mount Design and Land Pattern Standard》。

6、Thermal Relief：通常要比规则焊盘尺寸大20mil，如果Regular Pad尺寸小于40mil，需要适当减小尺寸差异。

Cadence Allegro元件封装制作流程1.引言一个元件封装的制作过程如下图所示。

简单来说，首先用户需要制作自己的焊盘库Pads，包括普通焊盘形状Shape Symbol和花焊盘形状Flash Symbol；然后根据元件的引脚Pins选择合适的焊盘；接着选择合适的位置放置焊盘，再放置封装各层的外形（如Assembly_Top、Silkscreen_Top、Place_Bound_Top等），添加各层的标示符Labels，还可以设定元件的高度Height，从而最终完成一个元件封装的制作。

下面将分表贴分立元件，通孔分立元件，表贴IC及通孔IC四个方面来详细分述元件封装的制作流程。

2.表贴分立元件分立元件一般包括电阻、电容、电感、二极管、三极管等。

对于贴片分立元件，以0805封装为例，其封装制作流程如下：2.1.焊盘设计2.1.1.尺寸计算表贴分立元件，主要对于电阻电容，焊盘尺寸计算如下：其中，K 为元件引脚宽度，H 为元件引脚高度，W 为引脚长度，P 为两引脚之间距离（边距离，非中心距离），L 为元件长度。

X 为焊盘长度，Y 为焊盘宽度，R 为焊盘间边距离，G 为封装总长度。

则封装的各尺寸可按下述规则：1) X=Wmax+2/3*Hmax+8 mil2) Y=L ，当L<50 mil ；Y=L+ (6~10) mil ，当L>=50 mil 时3) R=P-8=L-2*Wmax-8 mil ；或者G=L+X 。

这两条选一个即可。

个人觉得后者更容易理解，相当于元件引脚外边沿处于焊盘中点，这在元件尺寸较小时很适合（尤其是当Wmax 标得不准时，第一个原则对封装影响很大），但若元件尺寸较大（比如说钽电容的封装）则会使得焊盘间距过大，不利于机器焊接，这时候就可以选用第一条原则。

本文介绍中统一使用第二个。

注：实际选择尺寸时多选用整数值，如果手工焊接，尺寸多或少几个mil 影响均不大，可视具体情况自由选择；若是机器焊接，最好联系工厂得到其推荐的尺寸。

Cadence学习笔记2__焊盘一、焊盘前期准备在Allegro系统中，建立一个零件（Symbol）之前，必须先建立零件的管脚（Pin）。

元件封装大体上分两种，表贴和直插。

针对不同的封装，需要制作不同的Padstack。

名词解释不同层的名词解释：Begin Layer：最上面的铜Default Internal：中间层End Layer：最下面的铜Solder Mask：阻焊层、绿油层。

是反显，有就是没有。

等于是开了个小孔不涂绿油，是为了把焊盘或是过孔露出来，不涂绿油就是亮晶晶的铜，也就是在板子上看到的焊盘，或者是一个个的孔，其它的部分都上阻焊剂，也就是绿油，其实不光是绿色的，还有红色的、黑色的、蓝色的等等。

Paste Mask：助焊层、钢网层、锡膏防护层、锡膏层，也叫胶贴、钢网、钢板。

是正显，有就是有。

等于是钢网开了个窗，过波峰焊时机器就在此窗口内喷上焊锡了。

这一层是针对表面贴装（SMD）元件的，其实不光是表贴，通孔也要用到，因为通孔的表面上也有个焊盘，该层用来制作钢板﹐而钢板上的孔就对应着电路板上的SMD器件的焊点。

在表面贴装（SMD）器件焊接时﹐先将钢板盖在电路板上（与实际焊盘对应）﹐然后将锡膏涂上﹐用刮片将多余的锡膏刮去﹐移除钢板﹐这样SMD器件的焊盘就加上了锡膏，之后将SMD器件贴附到锡膏上面去（手工或贴片机）﹐最后通过回流焊机完成SMD器件的焊接。

通常钢板上孔径的大小会比电路板上实际的焊盘小一些。

Film Mask：预留层，用于添加用户自定义信息，根据需要使用。

不同焊盘的名词解释：Regular Pad：实际焊盘、规则焊盘，正片中使用，也是通孔焊盘的基本焊盘。

可以是：Null、Circle 圆型、Square 方型、Oblong 拉长圆型、Rectangle 矩型、Octagon 八边型、Shape形状（可以是任意形状）。

Thermal Relief：热焊盘、热风焊盘、花焊盘、防散热焊盘。
