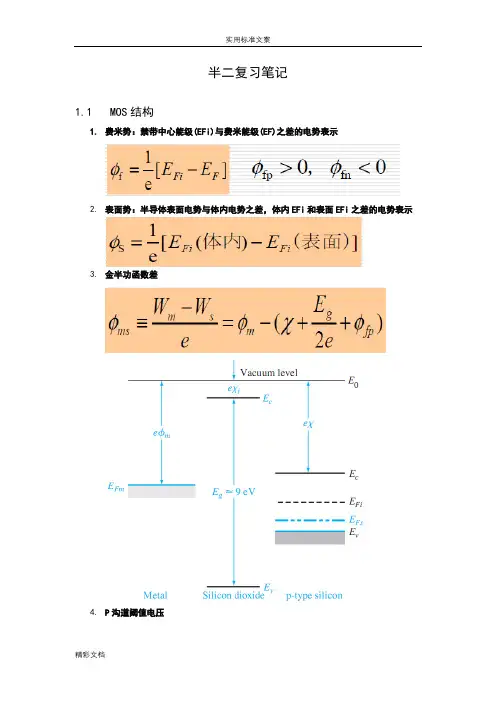

半二复习笔记1.1MOS结构1.费米势：禁带中心能级(EFi)与费米能级(EF)之差的电势表示2.表面势：半导体表面电势与体内电势之差，体内EFi和表面EFi之差的电势表示3.金半功函数差4.P沟道阈值电压注意faifn是个负值1.3 MOS原理1. MOSFET非饱和区IV公式2. 跨导定义：VDS一定时，漏电流ID随VGS变化率，反映了VGS 对ID 的控制能力3. 提高饱和区跨导途径4.衬底偏置电压VSB>0，其影响5. 背栅定义：衬底能起到栅极的作用。
VSB变化，使耗尽层宽度变化，耗尽层电荷变化；若VGS不变，则反型沟道电荷变化，漏电流变化1.4 频率特性1. MOSFET频率限制因素：①沟道载流子的沟道运输时间（通常不是主要的限制因素）②栅电容充放电需要时间2. 截止频率：器件电流增益为1时的频率高频等效模型如下：栅极总电容CG看题目所给条件。
若为理想，CgdT为0，CgsT约等于Cox，即CG=Cox；非理想情况即栅源、栅漏之间有交叠，产生寄生电容：①CgdT的L为交叠部分长度②CgsT的L为L+交叠部分长度（CgsT=Cgs+Cgsp）。
3. 提高截止频率途径1.5 CMOS1.开关特性2.闩锁效应过程2.1 非理想效应1. MOSFET亚阈特性①亚阈值电流：弱反型态：势垒较低→电子有一定几率越过势垒→形成亚阈值电流②关系式：③注：若VDS>4（kT/e），最后括号部分≈1，IDsub近似与VDS无关④亚阈值摆幅S：漏电流减小一个数量级所需的栅压变化量，S是量化MOS管能否随栅压快速关断的参数。
⑤快速关断：电流降低到Ioff所需VGS变化量小。
因此S越小越好⑥亚阈特性的影响：开关特性变差：VGS=0时不能理想关断；静态功耗增加⑦措施：提高关断/待机状态下器件的阈值电压VT（如通过衬底和源之间加反偏压，使VT增加）、减小亚阈值摆幅2. 沟长调制效应（VDS↑⇒ID↑）①机理理想长沟：L`≈L，导电沟道区的等效电阻近似不变，饱和区电流饱和；实际器件(短沟)：L` <L ，导电沟道区的等效电阻减小，ID增加,②夹断区长度③修正后的漏源电流④影响因素衬底掺杂浓度N 越小⇒ΔL的绝对值越大⇒沟道长度调制效应越显著；沟道长度L越小⇒ΔL的相对值越大⇒沟道长度调制效应越显著3. 迁移率变化①概念：MOSFET载流子的迁移率理想情况下：近似为常数；实际受沟道内电场的影响，迁移率非常数。
