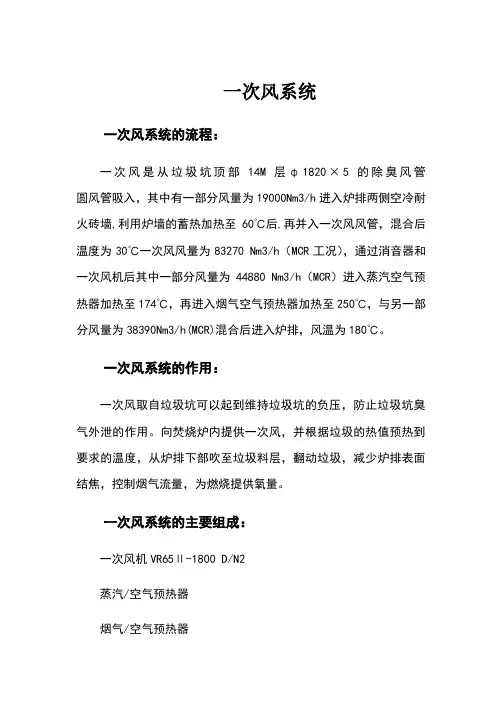

一次风系统
1.1 一次风系统的流程：
一次风是从垃圾坑顶部14M层© 1820 X 5的除臭风管圆风管吸入，其中有一部分风量为19000Nm3/h 进入炉排两侧空冷耐火砖墙，利用炉墙的蓄热加热至60C后,再并入一次风风管，混合后温度为30 C一次风风量为83270 Nm3/h (MCR工况)，通过消音器和一次风机后其中一部分风量为44880 Nm3/h (MCR)进入蒸汽空气预热器加热至174 C,再进入烟气空气预热器加热至250 C,与另一部分风量为38390Nm3/h(MCR)混合后进入炉排，风温为180 C。

1.2 一次风系统的作用：
一次风取自垃圾坑可以起到维持垃圾坑的负压，防止垃圾坑臭气外泄的作用。

向焚烧炉内提供一次风，并根据垃圾的热值预热到要求的温度，从炉排下部吹至垃圾料层，翻动垃圾，减少炉排表面结焦，控制烟气流量，为燃烧提供氧量。

1.3 一次风系统的主要组成：
一次风机VR65H -1800 D/N2
蒸汽/空气预热器
烟气/空气预热器
立式消音器
膨胀节
1.3.1 一次风机VR65 II -1800 D/N2
（位于锅炉14m层左侧）是由南通大通宝富风机有限公司制造的变频控制单侧吸入涡轮式离心风机。

一次风机性能参数表
Psr = P10 -艺 Dp= -200 PaG Ps Pd= 9,578.4 9,580 PaG
风机在规定的转速下运转，其轴承部位的的振动值按下表执行
风机特性曲线
正常运行时的吸入侧压力（MCR 日立）
大气压力
P10
吸入侧管路压力损失
Dp11 200
0 PaG Pa
吸入侧总压力 风机吸
入侧设计压力 风机排放侧设计压力 总静压 （100%MCR ） 最终设立静压（110% ）
Pd — Ps =9,900 Pa
10.89KPa
欢迎下载
4
12550 12140
11730
11320 10910 10500 10090 96SQ 9270 845Q
S040
7630 72Z0 6810 6400
G20 &9S
570
545 520 455 470 445
101000 1] 1300 121600 L31900 1J2200 152500 162S00 173100 133400 1S3700 204000
注：压力区上一根为全压曲线，下一根为静压曲线。

风机的性能曲线表示某一个工况对应的风量风压 其中风机的功率曲线表示机组运行情况。

效率曲线则表示某个工况的效率。

Flow rate 流
142480
Pressure
ml/h
10890
静压
Pa
90
S7 34 31 7S 75 72 69 65
E F F I C E N
C Y
效 率
1.3.2蒸汽/空气预热器
本锅炉采用无锡华光设计的光管式蒸汽空气预热器，管材为热交换碳 钢管。

位于锅炉房14m 风机平台，每台锅炉配一台一次风蒸汽空气预热器位 于锅炉左侧）和一台二次风蒸汽空气预热器（位于锅炉右侧。

一次风蒸汽 空气预热器分二
级，二次风蒸汽空气预热器分二级。

一次风蒸汽/空气预热器分低压段和高压段。

低压段利用汽轮机一抽的 蒸汽进行加热（蒸汽在管内流动）其中蒸汽参数为98Mpa 244C ，换热面 积为
2125^,将空气加热至120C 。

高压段利用汽包抽出的饱和蒸汽进行加 热，蒸汽参
数为4.4Mpa 256C,换热面积为1845^,将空气加热至174C
交叉流动：蒸 £汽或饱和水在管内流动放热空气在管外横向冲刷。

光管式：防止垃圾坑吸入空气中的杂质聚集在管壁，影响传热效率，
且光管便于清洁
1.3.3烟气/空气预热器
烟气/空气预热器是由无锡华光锅炉厂制造，位于30M 水平烟道
入口、3级蒸发器之后。

进口风温 174 C,出口风温250 C 。

烟气/ 欢迎下载 5 空气预热器由© 168 X 7的管子焊接在进出口集箱上，管子的材料为
—
/ IJ
* /
L 叫
先
bf
Vf
in
Hiyh Pn® 5^lcRrn Header
Lou P 允整ui« Steals
Header
a
龙架 Support Smidure
:I B..V : Vendor} （由夷
方權ttt ）
Press, Srcjim 奇
圧黑汽
Ebecdflalfon
Prcs-sirrc
Urnin Header 低水髓
命
Air
* i
I* M
Li>u
低压蒸汽Press,
Steam JLL
•- HUnyif
lUirh Pre^Hniv
Drain Heaikr I
聶压汨木莊箱
Sei Rolls A Nuts 冏
H 枪抑椁却
06Cr25Ni20 和20G/GB5310, 横向节距为240mm, 纵向节距240mm 。

烟气空气预热器支撑在水冷壁上，一起向上膨胀。

采用蒸汽清灰方式，吹灰器分上下两层，总共18 个。

1.3.4 消音器
类型：圆柱形立式
数量：6 套
主要规格（对于一套）
应用流体：空气
数量：1 台
额定空气流量：114,500 m3N/h
129,200 m3/h （30 C时、在风机入口）
安装地点：吸入风道（风道直径：?1,820 mm）
噪声级：距空气吸入口1 m处85 dB （A）,包括电机噪声
壳体：JIS SS400或等效材料
吸音材料：玻璃棉（JIS A6306或等效材料）。
