电动机试验施工方案

电动机安装施工方案1.概述本文档旨在提供电动机安装施工方案的详细步骤和注意事项，以确保安全、高效地完成电动机的安装工作。

2.施工准备在开始施工前，需要做以下准备工作：调查环境：了解安装场地的环境条件，包括温度、湿度、空气质量等。

3.安装步骤具体的安装步骤如下：1.准备工作：将电动机、安装工具和相关材料集中到施工现场，检查其完整性和正常运行状态。

2.安装基础：根据电动机的安装要求，在场地上铺设合适的基础，并确保其稳固可靠。

3.安装支架：根据电动机的类型和重量，选择合适的支架，并将其固定在基础上。

4.连接输电线路：根据电动机的电气连接要求，将输电线路连接到电动机的端子上，并进行必要的绝缘和防护措施。

5.安装电机：将电动机放置在支架上，并使用螺栓或其他合适的方法进行固定。

6.连接传动装置：根据具体要求，将电动机与传动装置进行连接，并确保连接牢固。

7.安装配件：根据需要，安装各种电动机附件，例如电机保护器、冷却装置等。

8.调试和测试：完成安装后，进行必要的调试和测试，确保电动机能够正常运行并符合要求。

4.注意事项在进行电动机安装施工时，需要注意以下事项：安全第一：在整个施工过程中，始终注意安全，佩戴必要的防护设备，确保自身和他人的安全。

按要求操作：严格按照电动机的安装要求和施工规范操作，避免错误和损坏。

质量控制：对所有安装工作进行质量控制，确保每个步骤的质量和准确性，并及时修复任何问题。

维护保养：安装完成后，及时进行电动机的维护保养工作，以保证其正常运行和延长使用寿命。

以上是电动机安装施工方案的简要介绍，请按照实际情况进行具体操作，并确保执行过程中的安全性和质量。

如有任何疑问或需要进一步的帮助，请及时向相关专业人士咨询。

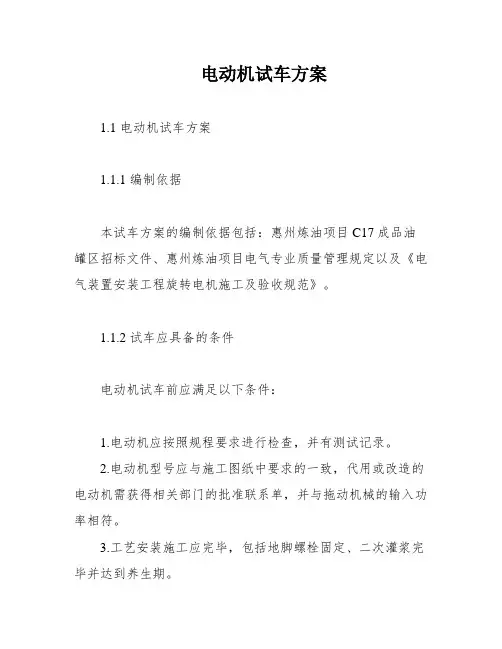

电动机试车方案1.1 电动机试车方案1.1.1 编制依据本试车方案的编制依据包括：惠州炼油项目C17成品油罐区招标文件、惠州炼油项目电气专业质量管理规定以及《电气装置安装工程旋转电机施工及验收规范》。

1.1.2 试车应具备的条件电动机试车前应满足以下条件：1.电动机应按照规程要求进行检查，并有测试记录。

2.电动机型号应与施工图纸中要求的一致，代用或改造的电动机需获得相关部门的批准联系单，并与拖动机械的输入功率相符。

3.工艺安装施工应完毕，包括地脚螺栓固定、二次灌浆完毕并达到养生期。

4.电气安装应完毕，包括电机侧控制设备安装完毕、电缆接线牢固、正确、接地可靠、电源侧开关及起动设备安装齐全。

5.电动机试车应采用正式电源。

若因故采用临时电源试运行时，应确保临时电源的相序与电源侧母线相序或电缆所表示的相一致。

6.电机本体必须经过清扫，试车现场道路畅通，照明正常。

7.转子绕线式电机，滑环应处理光洁，碳刷接触良好。

起动电阻应符合施工各组要求。

1.1.3 试车前的检查在进行电动机试车前，应进行以下检查：1.确认动力电缆、控制电缆连接的正确性，开关柜引至启动设备的正确性。

2.对于防爆电机，应严格检查有关部分的密封情况。

3.确认本系统表计校验，并有记录、有标识。

4.确认计量二次回路接线的正确性。

5.保护定值应整定完毕并有记录。

6.开车前应检查一次回路及二次回路的对地绝缘电阻，应符合规范要求，并做好记录。

电机停车超过24小时再试车时，应重新进行绝缘检查。

7.检查控制保护回路接线的正确性，并进行模拟试验，应符合施工图纸及规范要求。

8.进行手动盘车，转动应灵活，无卡阻现象。

在空载试验时，应检查是否与拖动机械脱离。

9.与工艺联锁回路应与有关人员合作试验，试验结果应符合施工规范要求，并得到业主、监理的认可和确认。

1.1.4 试车及检查项目在试车时，应由业主或监理组织，并派员前往，电动机现场与配电室有专业人员负责联系、操作，开车还必须由工艺人员配合。

机电设备安装及调试施工方案1.机电工程预留预埋（1）管道系统的预留预埋①预埋流程②施工预埋的技术准备在工程开工后技术人员应针对设计施工图确定给排水系统、通风空调系统各子项的穿楼套管、穿梁、板、墙套管、固定支架及支吊架在楼板及墙和梁、柱上的生根固定位置，并在施工图上标出，然后根据土建结构自然施工顺序及施工进度计划，编制预埋件的预埋施工时间表，并在表中注明预埋件的形式、尺寸规格、预埋件所在的轴线位置、加工件制作时间、单个预埋件施工时间。

③施工预埋的技术及质量控制措施（a）穿梁、板、墙套管及穿楼防水套管加工和预埋：Ⅰ）根据所穿构筑物厚度及所穿管道管径确定套管规格、长度，下料后套管内刷防锈漆一道。

根据构筑物及不同介质的管道，按照设计或施工安装图集中要求进行预制加工，将预制加工好的套管在浇注混凝土前按设计要求部位固定好，校对坐标、标高，平正合格后一次浇筑。

Ⅱ）管道穿地下防水墙体及出外墙管道需预埋防水套管，防水套管内端与墙面平，外端与外保温外饰面平。

给水管道穿越沉降缝及通过地下室外墙时，管道应安装伸缩配件。

给水引入管，排水排出管与室外管道协调施工，钢筋混凝土水池，剪力墙上预留的防水套管，管道穿楼板，埋地管及沿墙暗装的管道，其管道安装必须与土建施工密切配合，协同进行。

管道穿楼板及剪力墙预留孔洞尺寸应比所穿管道大50-100mm。

如图所示：Ⅲ）管道穿过墙壁和楼板，应设置金属或塑料套管，安装在楼板内的套管其顶部应高出装饰地面20mm ，安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm ，底部应与楼板底面相平，安装在墙壁内的套管，其两端与饰面相平，并有防水措施。

穿过楼板的套管与管道之间缝隙，宜用阻燃密实材料和防水油膏填实，端面光滑。

穿墙套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。

管道的接口不得设在套管内。

管道穿越屋面时，应采取严格的防水措施。

Ⅳ）同一标高成排套管预留时，应先预制固定好，再进行预留安装。

发电机施工方案一、安装方案1. 工程简介：地下室泵房内安装1台150KW应急柴油发电机。

当常用电掉电时能自动起动发电机组投入，保证水泵正常运行。

主要施工工作量包含发电机组1套，排烟系统排风系统各1套，日用油箱及管路系统1套，供电系统1套。

2. 主要施工步骤：施工准备（人员、机具准备、运输路线勘查）吊机就位、设备到场设备平移设备就位、找正、固定油箱就位油管连接、排烟排风系统安装电气系统连接起动前检查（包含油箱加油）起动运行考核培训及移交3. 主要施工工艺：由于本工程在地下室，吊装孔又小，机器制造时考虑做三部分，将底座、发电机和发动机动机分开，运输到位后组装；3.1 勘查现场：落实运输路径、吊车停车位等。

运输路径无阻碍，吊车能自由进出，吊车臂能伸展，摆动。

3.2施工交底：由施工负责人向现场每位施工人员进行技术交底和安全交底，落实方案。

3.3设备到场验收：检查外观是否平整无凹陷及掉漆，检查是否有缺件、资料是否齐全。

3.4 设备吊装和平移就位：本工程暂定使用12T吊车卸车，由于条件限制不能一次到位。

将机组卸车后，卸在第二层台阶上方，用滚杠或二只3T的液压车将机组运输到吊装口边上（天井入口处），再立梁木搭或三脚架串挂两只3T的葫芦，将机组吊入孔内。

考虑地面可能受损，运输时加垫木板。

由于天井底部比设备就位地点低，且位置狭小用梁木搭或三脚架施展不开，必须在施工前，用10号槽钢将天井内一直到阶梯处做支架铺平，设备吊人后坐落在槽钢基础上，用滚杠往前移。

注意：天井留的孔位置偏小，吊装前必须将天井盖板全部掀开。

平移及吊装时注意设备和人员安全，听从统一指挥，不能发生侧翻，伤及设备及人身。

（本篇具体见吊装方案）3.5设备安装：在走道中选择合适点就位，平移到为后，根据轴线拼装，并调整水平度。

拼接时注意连接牢固可靠。

3.6 辅助系统安装3.7.1 排烟管的安装：本工程使的排烟管道，架空敷设，沿天井口引出室外排放；排烟管的暴露部分不应与木材或其他易燃性物质接触（特别是走道上方的桥架内电缆吗，要保持一定的间距）；烟管的承拓必须允许热膨胀的发生、烟管能防止雨水等进入；机组的排烟管的温度高，为防止烫伤操作员和减少辐射热对机房温度的提升，宜进行保温处理、保温耐热材料可采用玻璃丝或硅酸铝包扎，可起隔热、降噪作用。

电动机安装施工方案一、工程概况本工程涉及[具体数量和型号]电动机的安装，分布于[安装区域或场所]。

二、施工依据1. 《电气装置安装工程旋转电机施工及验收规范》GB 50170-20182. 相关设计图纸和技术文件三、施工准备1. 人员组织：电气安装技术人员[X]名，熟练工人[X]名。

2. 材料准备：电动机、电缆、控制柜、连接螺栓等。

3. 机具准备：起重机、扳手、螺丝刀、水平仪、兆欧表等。

四、施工流程基础检查与处理→电动机吊运与就位→找平找正→地脚螺栓紧固→接线→调试与试运行五、施工步骤1. 基础检查与处理：- 检查基础的尺寸、标高、平整度等是否符合要求。

- 对基础表面进行清理和打磨，去除油污和杂物。

- 按设计要求放置垫铁。

2. 电动机吊运与就位：- 使用合适的起重机具将电动机吊运至基础上方。

- 小心地将电动机放置在垫铁上，调整位置使其与基础对中。

3. 找平找正：- 使用水平仪测量电动机的水平度，通过调整垫铁进行找平。

- 检查电动机与联轴器等连接部件的同轴度，进行找正调整。

4. 地脚螺栓紧固：- 将地脚螺栓穿过电动机底座的螺栓孔，放置垫圈和螺母。

- 对角均匀紧固地脚螺栓，确保电动机稳固。

5. 接线：- 根据电动机铭牌和接线图进行电缆接线。

- 接线应牢固可靠，接触良好，做好绝缘防护。

6. 调试与试运行：- 测量电动机的绝缘电阻，应符合要求。

- 对电动机进行通电调试，检查转向、运行声音等是否正常。

- 进行空载试运行和负载试运行，观察电动机的运行状态。

六、质量控制措施1. 对基础施工进行严格验收，确保基础质量。

2. 吊运过程中要注意保护电动机，避免碰撞损伤。

3. 找平找正应使用精确的测量工具，保证精度要求。

4. 接线完成后要进行仔细检查，防止接错线。

5. 调试和试运行过程中要密切观察，及时发现并处理问题。

七、安全注意事项1. 起重机操作应严格遵守安全操作规程。

2. 安装人员要佩戴好安全防护用品。

3. 施工现场应设置警示标志，非作业人员不得进入。

电动机安装施工方案1. 引言电动机是工业中常用的驱动设备之一，安装施工是确保电动机正常运行的重要环节。

本文档将介绍电动机安装施工的方案，包括准备工作、安装步骤以及检测和测试。

2. 准备工作在进行电动机安装施工之前，需要进行以下准备工作：2.1 设计准备根据工厂或工业设备的需求，确定电动机的类型、功率和安装位置。

与相关设计人员协商，并明确安装要求和细节。

同时，了解相关安全规范和标准，确保施工过程符合要求。

2.2 材料准备根据电动机的类型和规格，准备好相应的配件和工具。

包括电动机支架、风扇罩、螺栓等安装所需的材料。

2.3 施工环境准备清理安装区域，确保没有杂物和障碍物。

保持施工环境的整洁和安全，以便顺利进行安装工作。

3. 安装步骤按照以下步骤进行电动机的安装：3.1 安装支架将支架固定在安装位置上，确保支架稳固可靠。

使用水平仪调整支架的水平度，确保电动机安装平稳。

3.2 安装电动机将电动机放置在支架上，并使用相应的螺栓将其固定。

确保螺栓紧固牢固，并采取防松措施，以防螺栓松动。

3.3 连接电源根据电动机的电源要求，接入相应的电源线路。

确保接线正确，遵循相关规范和标准。

使用绝缘套管或绝缘胶带保护电源线路，以防止短路和触电等安全问题。

3.4 安装风扇罩根据电动机的要求，安装风扇罩。

确保风扇罩与电动机的配合紧密，并能正常运转。

4. 检测和测试完成电动机安装后，需要进行相应的检测和测试，以确保安装工作的质量和电动机的正常运行。

4.1 线路测试使用万用表或相关测试仪器，检测电动机的线路连接是否正确，是否存在短路等电路问题。

确保电动机的电气连接符合要求，并能正常供电。

4.2 运行测试将电动机接通电源，进行试运行。

观察电动机的转动情况，是否顺畅。

检查运行中是否有异常噪音和振动等情况。

如果发现异常情况，及时停机检查。

4.3 效率测试使用功率测试仪器，对电动机的效率进行测试。

通过测量电动机的输入功率和输出功率，计算出效率值。

一、工程概况本工程为某工厂电动机现场安装工程，主要安装设备为固定式交、直和同步电动机及其附属设备。

工程地点位于工厂生产车间，施工周期为5天。

二、施工准备1. 设备及材料要求：（1）电动机：确保电动机铭牌齐全，符合设计要求，附件、备件齐全，并有出厂合格证及有关技术文件。

（2）型钢：符合设计要求，无明显的锈蚀，并有材质证明。

（3）螺栓：除电机稳装用螺栓外，均应采用镀锌螺栓，并配相应的镀锌螺母平垫圈、弹簧垫。

（4）其它材料：绝缘带、电焊条、防锈漆、调和漆、变压器油、润滑脂等均应有产品合格证。

2. 主要机具：吊链、龙门架、绳扣、台钻、砂轮、手电钻、联轴节顶出器、台虎钳、油压钳、扳手、电锤、板锉、榔头、钢板尺、圆钢套丝板、电焊机、汽焊工具、塞尺、水平尺、转速表、摇表、万用表、卡钳电流表、测电笔、试铃、电子点温计。

3. 作业条件：（1）施工图：熟悉施工图纸，了解电动机及其附属设备的安装要求。

（2）现场条件：了解现场环境，确保施工安全。

三、施工工艺流程1. 电动机基础施工（1）根据设计要求，开挖电动机基础坑，确保坑底平整、坚实。

（2）浇筑基础混凝土，达到设计强度后进行回填土。

2. 电动机安装（1）根据施工图纸，确定电动机安装位置，调整基础坑尺寸。

（2）安装电动机地脚螺栓，确保螺栓紧固。

（3）将电动机放置在基础上，调整电动机位置，确保水平、垂直。

（4）连接电动机与控制柜、保护柜等附属设备。

3. 电动机调试（1）检查电动机及附属设备的接线是否正确。

（2）进行电动机空载试验，检查电动机运行是否正常。

（3）进行电动机负载试验，检查电动机运行是否稳定。

4. 安装验收（1）检查电动机及其附属设备的安装质量，确保符合设计要求。

（2）对电动机及其附属设备进行调试，确保运行正常。

（3）办理安装验收手续。

四、施工安全措施1. 施工现场应设置安全警示标志，确保施工人员安全。

2. 施工人员应穿戴安全帽、安全带等防护用品。

3. 施工过程中，应严格按照操作规程进行，防止误操作。

电动机试验作业指导书标题：电动机试验作业指导书引言概述：电动机试验是电机制造和应用领域中非常重要的环节，通过试验可以验证电动机的性能和质量，保证其正常运行。

本文将详细介绍电动机试验作业的指导书，包括试验前的准备工作、试验参数的设置、试验过程的操作、试验数据的记录和分析、以及试验后的处理。

一、试验前的准备工作1.1 确认试验设备和仪器的完好性：检查试验设备和仪器是否完好，确保试验过程中不会出现故障。

1.2 确认试验环境的安全性：检查试验环境是否符合安全标准，确保试验过程中不会造成人员伤害。

1.3 确认试验样品的准备情况：准备好待测试的电动机样品，确保其符合试验要求。

二、试验参数的设置2.1 确定试验目的和方法：根据试验的具体目的和方法，设置相应的试验参数。

2.2 设置试验条件：包括电压、电流、频率等试验条件的设置，确保试验过程中参数稳定。

2.3 确定试验时间和频率：根据试验要求确定试验时间和频率，确保试验结果准确可靠。

三、试验过程的操作3.1 启动试验设备：按照操作规程启动试验设备，确保设备正常运行。

3.2 进行试验操作：按照试验指导书的要求进行试验操作，注意操作方法和步骤。

3.3 监控试验参数：在试验过程中及时监控试验参数的变化，确保试验过程稳定。

四、试验数据的记录和分析4.1 记录试验数据：在试验过程中及时记录试验数据，包括电压、电流、功率等参数。

4.2 分析试验数据：对试验数据进行分析，查找异常数据并进行处理，确保试验结果准确可靠。

4.3 生成试验报告：根据试验数据生成试验报告，总结试验过程和结果，为后续工作提供参考。

五、试验后的处理5.1 整理试验设备和仪器：试验结束后及时整理试验设备和仪器，确保设备安全存放。

5.2 处理试验样品：根据试验结果处理试验样品，如需要修理或更换。

5.3 总结试验经验：总结试验过程中的经验教训，为今后的试验工作提供参考。

结语：电动机试验作业指导书是电机试验过程中的重要参考文献，正确遵循指导书的要求可以保证试验的准确性和可靠性。

电机单机试运转方案一、目的1）检测电动机接线是否正确，转向是否符合要求。

2）采用听、测、望的方式检验电动机能否满足设计要求。

主要检查：噪音、转动时轴内是否有杂音，检查电机振动频率是否能够满足设计要求。

3）检查电动机轴承温度变化、电动机温度、电流是否符合设计要求，二、试车准备工作及步骤准备工作1) 确定电机和泵体已经校正完毕。

冷却水装置等已经全部到位。

2）查看联轴器上的弹性柱销是否已经拆除。

现场是否清洁。

检查电动机手动盘车是否灵活，无卡涩及异常声音。

3）查看电机轴承是否已经注入润滑油。

若未加，则加入3#锂基润滑脂。

加至轴承室的2/3。

4）联系电气人员检查电机接线是否已经到位。

查看所有仪表是否灵活好用。

5）电机与底座间连接螺栓，地脚螺栓是否齐全且紧固，未紧固的立刻紧固。

缺少的立刻补齐。

6）查看红外线测温仪等工具是否已经准备，并且安排专人进行使用管理。

步骤：1）所有工作检查完毕合格后，要求试车负责部门填写《电气设备允许受电签证票》，电工确认后送电。

2）按启动运行按钮，约3S后按停止按钮。

查看电机运转方向是否与所带负载上标注一致，不一致则联系电气人员重新接线。

接线完后，再次进行点动。

3）电机点动无异常后，起动电机，连续运转2 小时，检查电机运转情况，运转过程中每隔30 分钟检查电机振动、声音、温度、电流等是否异常，并做记录。

若出现异常则需立刻停机，查找原因，原因不明确不允许开机。

4）查看电流表读数，电机启动电流不宜过高，运转电流必须低于额定电流。

所有电机额定电流见上表。

5）电机温升不得超过铭牌的规定，最高温度不超过75℃，6）检查电机轴承室是否存在漏油现象，若漏油，单机试车完毕后，修整。

三、安全措施1、电机单机试车时，闲杂人等不得靠近运转电机，不得私自拿管或棍状物品接触转轴，防止把物品绕飞伤人。

任何人不得私自乱动仪表、电气设备，如压力表、电流表、电压表等。

2、单试前必须打扫干净电机外壳、底座等相关地方卫生。

本工程为某工厂电机设备安装工程，主要包括电动机及其附属设备的安装。

工程地点位于工厂车间内，安装面积约1000平方米。

工程内容涉及电动机、控制柜、电缆桥架、电缆敷设等。

工程工期为30天。

二、施工准备1. 技术准备：（1）熟悉施工图纸，了解工程特点、施工工艺及质量控制要求。

（2）组织施工人员学习电动机及其附属设备的安装技术，提高施工人员的操作技能。

2. 组织准备：（1）成立施工组织机构，明确各岗位职责。

（2）编制施工方案，明确施工顺序、施工方法及质量控制措施。

3. 供应工作准备：（1）提前准备所需材料、设备，确保施工过程中材料、设备供应充足。

（2）检查设备、材料的质量，确保符合国家标准和设计要求。

三、施工工艺及质量控制1. 施工工艺：（1）电动机安装：1）根据施工图纸，确定电动机安装位置；2）清理安装位置，确保地面平整；3）安装电动机基础，确保水平；4）将电动机与基础连接，调整电动机水平；5）安装电动机的固定螺栓，确保连接牢固；6）连接电动机电缆，检查接线是否正确；7）检查电动机的运行情况，确保安装质量。

（2）控制柜安装：1）根据施工图纸，确定控制柜安装位置；2）清理安装位置，确保地面平整；3）安装控制柜基础，确保水平；4）将控制柜与基础连接，调整控制柜水平；5）安装控制柜的固定螺栓，确保连接牢固；6）连接控制柜电缆，检查接线是否正确；7）检查控制柜的运行情况，确保安装质量。

（3）电缆敷设：1）根据施工图纸，确定电缆敷设路径；2）清理敷设路径，确保路径畅通；3）敷设电缆，确保电缆紧绷、无扭曲；4）连接电缆接头，检查接线是否正确；5）检查电缆敷设质量，确保符合国家标准。

2. 质量控制：（1）严格控制施工材料、设备的质量，确保符合国家标准和设计要求；（2）加强施工过程的质量控制，确保安装质量；（3）严格执行验收标准，确保工程顺利验收。

四、施工进度安排1. 第1-5天：完成电动机、控制柜基础施工；2. 第6-10天：完成电动机、控制柜安装；3. 第11-15天：完成电缆敷设；4. 第16-20天：完成电缆接头连接、检查；5. 第21-25天：完成电动机、控制柜、电缆敷设验收；6. 第26-30天：完成工程收尾工作。
