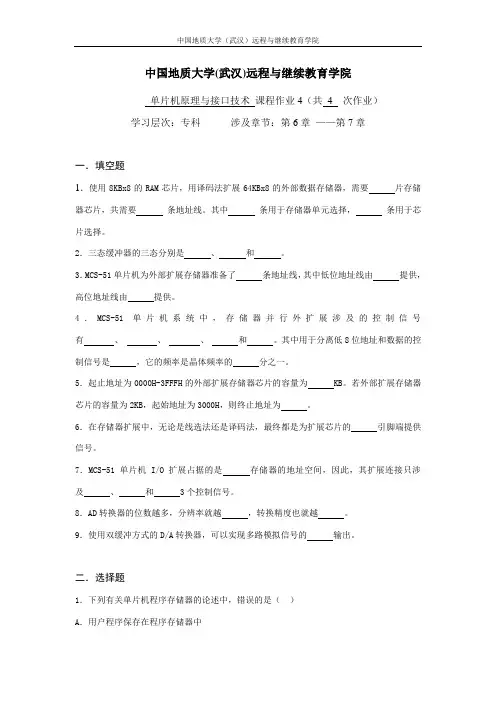

单片机原理与接口技术阶段性作业4

  • 格式：doc
  • 大小：1.75 MB
  • 文档页数：13

中国地质大学(武汉)远程与继续教育学院单片机原理与接口技术课程作业4（共4 次作业）学习层次：专科涉及章节：第6章——第7章一．填空题1．使用8KBx8的RAM芯片，用译码法扩展64KBx8的外部数据存储器，需要片存储器芯片，共需要条地址线。

其中条用于存储器单元选择，条用于芯片选择。

2．三态缓冲器的三态分别是、和。

3．MCS-51单片机为外部扩展存储器准备了条地址线，其中低位地址线由提供，高位地址线由提供。

4．MCS-51单片机系统中，存储器并行外扩展涉及的控制信号有、、、和。

其中用于分离低8位地址和数据的控制信号是，它的频率是晶体频率的分之一。

5．起止地址为0000H-3FFFH的外部扩展存储器芯片的容量为 KB。

若外部扩展存储器芯片的容量为2KB，起始地址为3000H，则终止地址为。

6．在存储器扩展中，无论是线选法还是译码法，最终都是为扩展芯片的引脚端提供信号。

7．MCS-51单片机I/O扩展占据的是存储器的地址空间，因此，其扩展连接只涉及、和 3个控制信号。

8．AD转换器的位数越多，分辨率就越，转换精度也就越。

9．使用双缓冲方式的D/A转换器，可以实现多路模拟信号的输出。

二．选择题1．下列有关单片机程序存储器的论述中，错误的是（）A．用户程序保存在程序存储器中B．断电后程序存储器仍能保存程序C．对于程序存储器只使用MOVC一种指令D．执行程序需要使用MOVC指令从程序存储器中逐条读出指令2．下列有关单片机数据存储器的论述中，错误的是（）A．数据存储器只使用MOV指令进行读写B．堆栈在数据存储器中开辟C．数据存储器只用于存储临时数据D．专用寄存器也是数据存储器的一部分3．在单片机系统中，1KB表示的二进制位数是（）A．1000 B.8x1000 C.1024 D.8x10244．在下列信号中，不是供外部扩展程序存储器使用的是（）A．/PSEN B.A C.ALE D./WR5．RAM是随机存储器的意思，随机存储器的准确含义是（）A．存储器内各存储单元的存取时间相等B．可以在任何时刻随机读/写存储器内各存储单元C．随机表示即可读又可写D．随机是易失的意思，因为随机存储器具有易失的特点6．若在系统中只扩展一片Intel 2732(4Kx8),除使用P0口的8条口线外，至少还应使用P2口线（）条。

A．4 B.5 C.6 D.77.下列叙述中，不属于单片机存储器系统特点的是（）A．程序和数据两种类型的存储器同时存在B．芯片内外存储器同时存在C．扩展数据存储器与片内数据存储器空间重叠D．扩展程序存储器与片内程序存储器空间重叠8．在MCS-51单片机中，为解决内外程序存储器衔接问题所使用的信号是（）A．/EA B./PSEN C.ALE D./CE9．I/O接口位于（）之间A．总线与设备之间B．CPU和I/O设备之间C．控制器与总线之间D．运算器与设备之间10．在接口电路中“口”的精确定义应当是（）A．已赋值的寄存器B．8位数据寄存器C．可寻址的可读或（和）可写寄存器D．既可读又可写的寄存器11．下列理由中，不能说明MCS-51的I/O编址是统一方式而非独立方式的是（）A．没有专用的I/O指令B．没有区分存储器和I/O的控制信号C．使用存储器指令进行I/O操作D．通过地址线进行编址12．下列有关可编程并行接口芯片的叙述中，不正确的是（）A．可编程并行接口芯片使用前需要进行初始化，向其控制寄存器写入相关信息B．各可编程并行接口芯片内具有数目相同的控制寄存器、数据寄存器和状态寄存器C．可编程并行接口芯片只供并行数据输入/输出使用，不能用于串行数据传送D．I/O编址就是给每个接口芯片分配唯一的地址13．下列概念中错误的是（）A．输出数据量变化一个相邻值所对应的输入模拟量变化值是AD转换器的分辨率B．如果AD转换器的转换速度足够快就可以省略锁存器而直接与单片机总线相连C．ADC0809可以通过转换结束EOC向单片机发出中断请求D．当输入的模拟信号变化很慢时，可以在模拟输入通道省略采样/保持电路14．A/D转换芯片中需要编址的是（）A．用于转换数据输出的三态锁存器B．A/D转换电路C．模拟信号输入通道D．地址锁存器15．数据缓冲（锁存）器在（）A．D/A转换接口时需要B．A/D转换器接口时需要C．A/D和D/A转换器接口时需要D．A/D和D/A转换器接口时都不需要16．在测控系统中，与模拟量对应的是数字量，下列4对状态中不能用数字量表示的是（）A．开与闭 B.通与断 C.亮与灭 D.大与小三．假定选择8155的PA口为输出口，PB口为输入口，PC口为输出口，电路连接如下图所示。

（1）写出命令寄存器、PA口、PB口、PC口的口地址；（2）写出命令寄存器的命令字及初始化子程序；（3）编写子程序，将立即数53H输出到PA口，立即数2CH输出到PC口，将PB口的状态读入并存放到外部数据存储器的E000H单元中。

四．设计一个以AT89S51单片机为中心的系统,要求用1片6264扩展8K字节的外部数据存储器, 用1片8155扩展16个输出口,6个输入口。

（1）试画出电路连接图；（2）写出6264地址映射后的寻址空间；（3）编写子程序，将内部数据存储器的30H-5FH单元内的数据保存到6264的低48个地址单元中；（4）写出8155命令寄存器、PA口、PB口、PC口的口地址，以及命令字。

（5）编写8155的初始化子程序。

五．已知一单片机应用系统如下图所示，晶体频率为12MHz。

试回答问题并编写显示程序，以1秒为间隔，亮暗相间，显示“P_P_P_......”。

（1）写出PA口地址、PB口地址、PC口地址、命令控制寄存器地址以及命令控制寄存器内容；（2）编写显示程序。

六．A/D转换芯片有“转换启动”和“转换结束”信号，为什么D/A转换芯片没有？参考答案一．填空题1．使用8KBx8的RAM芯片，用译码法扩展64KBx8的外部数据存储器，需要 8 片存储器芯片，共需要 16 条地址线。

其中 13 条用于存储器单元选择， 3 条用于芯片选择。

2．三态缓冲器的三态分别是高电平、低电平和高阻。

3．MCS-51单片机为外部扩展存储器准备了 16 条地址线，其中低位地址线由 P0口提供，高位地址线由 P2 提供。

4．MCS-51单片机系统中，存储器并行外扩展涉及的控制信号有 /WR 、 /RD 、ALE 、 /PSEN 和 /EA 。

其中用于分离低8位地址和数据的控制信号是ALE ，它的频率是晶体频率的 6 分之一。

5．起止地址为0000H-3FFFH的外部扩展存储器芯片的容量为 16 KB。

若外部扩展存储器芯片的容量为2KB，起始地址为3000H，则终止地址为 37FF 。

6．在存储器扩展中，无论是线选法还是译码法，最终都是为扩展芯片的片选引脚端提供信号。

7．MCS-51单片机I/O扩展占据的是外部数据存储器的地址空间，因此，其扩展连接只涉及 /WR 、 /RD 和 ALE 3个控制信号。

8．AD转换器的位数越多，分辨率就越高，转换精度也就越高。

9．使用双缓冲方式的D/A转换器，可以实现多路模拟信号的同步输出。

二．选择题1．下列有关单片机程序存储器的论述中，错误的是（ D）A．用户程序保存在程序存储器中B．断电后程序存储器仍能保存程序C．对于程序存储器只使用MOVC一种指令D．执行程序需要使用MOVC指令从程序存储器中逐条读出指令2．下列有关单片机数据存储器的论述中，错误的是（ A）A．数据存储器只使用MOV指令进行读写B．堆栈在数据存储器中开辟C．数据存储器只用于存储临时数据D．专用寄存器也是数据存储器的一部分3．在单片机系统中，1KB表示的二进制位数是（ D ）A．1000 B.8x1000 C.1024 D.8x10244．在下列信号中，不是供外部扩展程序存储器使用的是（ D ）A．/PSEN B./EA C.ALE D./WR5．RAM是随机存储器的意思，随机存储器的准确含义是（ B ）A．存储器内各存储单元的存取时间相等B．可以在任何时刻随机读/写存储器内各存储单元C．随机表示即可读又可写D．随机是易失的意思，因为随机存储器具有易失的特点6．若在系统中只扩展一片Intel 2732(4Kx8),除使用P0口的8条口线外，至少还应使用P2口线（ A ）条。

A．4 B.5 C.6 D.77.下列叙述中，不属于单片机存储器系统特点的是（ D ）A．程序和数据两种类型的存储器同时存在B．芯片内外存储器同时存在C．扩展数据存储器与片内数据存储器空间重叠D．扩展程序存储器与片内程序存储器空间重叠8．在MCS-51单片机中，为解决内外程序存储器衔接问题所使用的信号是（ A ）A．/EA B./PSEN C.ALE D./CE9．I/O接口位于（ B ）之间A．总线与设备之间B．CPU和I/O设备之间C．控制器与总线之间D．运算器与设备之间10．在接口电路中“口”的精确定义应当是（ C ）A．已赋值的寄存器B．8位数据寄存器C．可寻址的可读或（和）可写寄存器D．既可读又可写的寄存器11．下列理由中，不能说明MCS-51的I/O编址是统一方式而非独立方式的是（ D ）A．没有专用的I/O指令B．没有区分存储器和I/O的控制信号C．使用存储器指令进行I/O操作D．通过地址线进行编址12．下列有关可编程并行接口芯片的叙述中，不正确的是（ B ）A．可编程并行接口芯片使用前需要进行初始化，向其控制寄存器写入相关信息B．各可编程并行接口芯片内具有数目相同的控制寄存器、数据寄存器和状态寄存器C．可编程并行接口芯片只供并行数据输入/输出使用，不能用于串行数据传送D．I/O编址就是给每个接口芯片分配唯一的地址13．下列概念中错误的是（ B ）A．输出数据量变化一个相邻值所对应的输入模拟量变化值是AD转换器的分辨率B．如果AD转换器的转换速度足够快就可以省略锁存器而直接与单片机总线相连C．ADC0809可以通过转换结束EOC向单片机发出中断请求D．当输入的模拟信号变化很慢时，可以在模拟输入通道省略采样/保持电路14．A/D转换芯片中需要编址的是（ C ）A．用于转换数据输出的三态锁存器B．A/D转换电路C．模拟信号输入通道D．地址锁存器15．数据缓冲（锁存）器在（ B ）A．D/A转换接口时需要B．A/D转换器接口时需要C．A/D和D/A转换器接口时需要D．A/D和D/A转换器接口时都不需要16．在测控系统中，与模拟量对应的是数字量，下列4对状态中不能用数字量表示的是（ D ）A．开与闭 B.通与断 C.亮与灭 D.大与小三．假定选择8155的PA口为输出口，PB口为输入口，PC口为输出口，电路连接如下图所示。

合集下载

单片机原理及接口技术课后作业及答案

单片机原理及接口技术课后作业及答案

1.89C51单片机内包括哪些重要逻辑功能部件？答：80C51系列单片机在片内集成了如下重要逻辑功能部件：(l)CPU(中央处理器):8位(2)片内RAM:128B(3)特殊功能寄存器:21个(4)程序存储器:4KB(5)并行I/O口:8位，4个(6)串行接口:全双工，1个(7)定期器/计数器:16位，2个(8)片内时钟电路:1个2.89C51旳EA端有何用途？答：/EA端接高电平时，CPU只访问片内flash Rom 并执行内部程序，存储器。

/EA端接低电平时，CPU只访问外部ROM，并执行片外程序存储器中旳指令。

/EA端保持高电平时，CPU执行内部存储器中旳指令。

3. 89C51旳存储器分哪几种空间?怎样区别不一样空间旳寻址?答：ROM（片内ROM和片外ROM统一编址）（使用MOVC）（数据传送指令）（16bits地址）（64KB）片外RAM（MOVX）（16bits地址）（64KB）片内RAM（MOV）（8bits地址）（256B）4. 简述89C51片内RAM旳空间分派。

答：片内RAM有256B低128B是真正旳RAM区高128B是SFR（特殊功能寄存器）区5. 简述布尔处理存储器旳空间分派，片内RAM中包括哪些可位寻址单元。

答：片内RAM区从00H~FFH（256B）其中20H~2FH（字节地址）是位寻址区对应旳位地址是00H~7FH6. 怎样简捷地判断89C51正在工作?答：用示波器观测8051旳XTAL2端与否有脉冲信号输出（判断震荡电路工作与否正常？）ALE（地址锁存容许）（Address Latch Enable）输出是fosc旳6分频用示波器观测ALE与否有脉冲输出（判断8051芯片旳好坏？）观测PSEN（判断8051可以到EPROM 或ROM 中读取指令码？）由于/PSEN接外部EPROM（ROM）旳/OE端子 OE=Output Enable（输出容许）7. 89C51怎样确定和变化目前工作寄存器组? 答：PSW（程序状态字）（Program Status Word）中旳RS1和RS0可以给出4中组合用来从4组工作寄存器组中进行选择PSW属于SFR（Special Function Register）（特殊功能寄存器）8. 89C51 P0口用作通用Ｉ/Ｏ口输入时，若通过TTL“OC”门输入数据，应注意什么?为何?答：9. 读端口锁存器和“读引脚”有何不一样？各使用哪种指令？答：读锁存器（ANL P0,A）就是相称于从存储器中拿数据，而读引脚是从外部拿数据（如MOV A,P1 这条指令就是读引脚旳，意思就是把端口p1输入数据送给A）传送类MOV，判位转移JB、JNB、这些都属于读引脚，平时试验时常常用这些指令于外部通信，判断外部键盘等；字节互换XCH、XCHD算术及逻辑运算 ORL、CPL、ANL、ADD、ADDC、SUBB、INC、DEC控制转移CJNE、DJNZ都属于读锁存器。

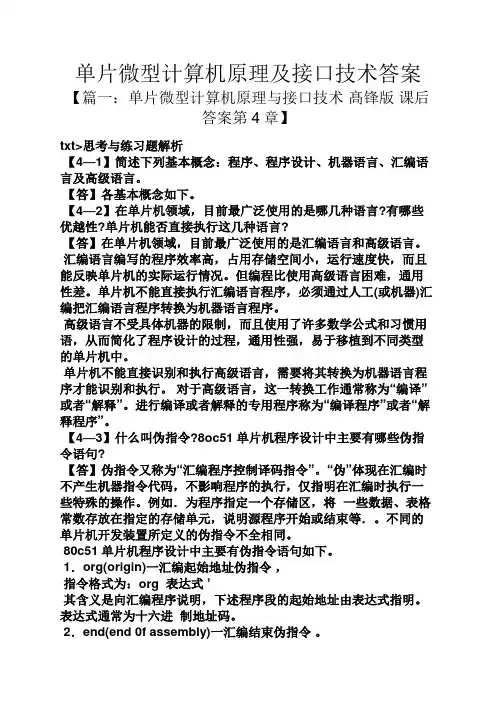

单片微型计算机原理及接口技术答案

单片微型计算机原理及接口技术答案

单片微型计算机原理及接口技术答案【篇一：单片微型计算机原理与接口技术髙锋版课后答案第4章】txt>思考与练习题解析【4—1】简述下列基本概念：程序、程序设计、机器语言、汇编语言及高级语言。

【答】各基本概念如下。

【4—2】在单片机领域，目前最广泛使用的是哪几种语言?有哪些优越性?单片机能否直接执行这几种语言?【答】在单片机领域，目前最广泛使用的是汇编语言和高级语言。

汇编语言编写的程序效率高，占用存储空间小，运行速度快，而且能反映单片机的实际运行情况。

但编程比使用高级语言困难，通用性差。

单片机不能直接执行汇编语言程序，必须通过人工(或机器)汇编把汇编语言程序转换为机器语言程序。

高级语言不受具体机器的限制，而且使用了许多数学公式和习惯用语，从而简化了程序设计的过程，通用性强，易于移植到不同类型的单片机中。

单片机不能直接识别和执行高级语言，需要将其转换为机器语言程序才能识别和执行。

对于高级语言，这一转换工作通常称为“编译”或者“解释”。

进行编译或者解释的专用程序称为“编译程序”或者“解释程序”。

【4—3】什么叫伪指令?8oc51单片机程序设计中主要有哪些伪指令语句?【答】伪指令又称为“汇编程序控制译码指令”。

“伪”体现在汇编时不产生机器指令代码，不影响程序的执行，仅指明在汇编时执行一些特殊的操作。

例如．为程序指定一个存储区，将一些数据、表格常数存放在指定的存储单元，说明源程序开始或结束等．。

不同的单片机开发装置所定义的伪指令不全相同。

80c51单片机程序设计中主要有伪指令语句如下。

1．org(origin)一汇编起始地址伪指令，指令格式为：org 表达式’其含义是向汇编程序说明，下述程序段的起始地址由表达式指明。

表达式通常为十六进制地址码。

2．end(end 0f assembly)一汇编结束伪指令。

其含义是通知汇编程序，该程序段汇编至此结束。

3．equ(equate)—赋值伪指令。

指令格式为：标号 equ 表达式其含义是把表达式赋值于标号，这里的标号和表达式是必不可少的。

单片机原理与接口技术阶段性作业4

单片机原理与接口技术阶段性作业4

中国地质大学(武汉)远程与继续教育学院单片机原理与接口技术课程作业4（共4 次作业）学习层次：专科涉及章节：第6章——第7章一．填空题1．使用8KBx8的RAM芯片，用译码法扩展64KBx8的外部数据存储器，需要片存储器芯片，共需要条地址线。

其中条用于存储器单元选择，条用于芯片选择。

2．三态缓冲器的三态分别是、和。

3．MCS-51单片机为外部扩展存储器准备了条地址线，其中低位地址线由提供，高位地址线由提供。

4．MCS-51单片机系统中，存储器并行外扩展涉及的控制信号有、、、和。

其中用于分离低8位地址和数据的控制信号是，它的频率是晶体频率的分之一。

5．起止地址为0000H-3FFFH的外部扩展存储器芯片的容量为 KB。

若外部扩展存储器芯片的容量为2KB，起始地址为3000H，则终止地址为。

6．在存储器扩展中，无论是线选法还是译码法，最终都是为扩展芯片的引脚端提供信号。

7．MCS-51单片机I/O扩展占据的是存储器的地址空间，因此，其扩展连接只涉及、和 3个控制信号。

8．AD转换器的位数越多，分辨率就越，转换精度也就越。

9．使用双缓冲方式的D/A转换器，可以实现多路模拟信号的输出。

二．选择题1．下列有关单片机程序存储器的论述中，错误的是（）A．用户程序保存在程序存储器中B．断电后程序存储器仍能保存程序C．对于程序存储器只使用MOVC一种指令D．执行程序需要使用MOVC指令从程序存储器中逐条读出指令2．下列有关单片机数据存储器的论述中，错误的是（）A．数据存储器只使用MOV指令进行读写B．堆栈在数据存储器中开辟C．数据存储器只用于存储临时数据D．专用寄存器也是数据存储器的一部分3．在单片机系统中，1KB表示的二进制位数是（）A．1000 B.8x1000 C.1024 D.8x10244．在下列信号中，不是供外部扩展程序存储器使用的是（）A．/PSEN B.A C.ALE D./WR5．RAM是随机存储器的意思，随机存储器的准确含义是（）A．存储器内各存储单元的存取时间相等B．可以在任何时刻随机读/写存储器内各存储单元C．随机表示即可读又可写D．随机是易失的意思，因为随机存储器具有易失的特点6．若在系统中只扩展一片Intel 2732(4Kx8),除使用P0口的8条口线外，至少还应使用P2口线（）条。

单片机原理与接口技术阶段性作业第三期

单片机原理与接口技术阶段性作业第三期

中国地质大学(武汉)远程与继续教育学院单片机原理与接口技术课程作业1（共4 次作业）学习层次：专科涉及章节：第1章——第2章一、填空题1.十进制数14对应的二进制数表示为 1110 ，十六进制数表示为 E 。

2．8位无符号二进制数能表示的最大十进制数是 256 。

3．设二进制数A=10101101，B=01110110，则逻辑运算A&B= 00100100 ,A|B= 1111111 ,A ⊕B= 11011011 .4．MCS-51单片机的基本组成包括 CPU 、程序存储器、数据存储器、定时器、I/O端口、串行口、振荡电路、中断系统等。

5．MCS-51单片机的存储器按照读写指令的不同，分为内部数据存储器、外部数据存储器、程序存储器；6．位寻址7DH在片内RAM中的字节地址为 2FH ；7．当晶体频率为12MHz,则时钟周期为 0.083微秒，机器周期为 1微秒，状态周期为0.5微秒；8．单片机复位的目的是 PC指针指向0000H单元，SFR获得固定的初始值；9．ALE信号的作用是所存低8位地址；10．通常单片机有两种复位操作，即上电复位和按键复位，复位后，PC值为 0000H ，SP值为 07H ，通用寄存器的当前寄存器组为 0 组，该组寄存器的地址范围是从 00H 到 07H 。

11．MCS-51单片机中唯一可供用户使用的16位寄存器是 DPTR ，它可拆分为两个8位寄存器使用，名称分别为 DPL 和 DPH 。

12．单片机程序存储器的寻址范围由PC的位数决定，MCS-51单片机的PC为16位，因此程序存储器的地址空间是 0000H 到 FFFFH 。

二、单项选择题1．下列等式中，正确的是（ B ）（A）1KB=1024X1024B （B）1MB=1024X1024B（C）1KB=1024MB （D）1MB=1024B2．存储器中，每个单元都被赋予唯一的编号，这个编号称为（ A ）（A）地址（B）字节（C）列号（D）容量3．8位二进制数所能表示的最大无符号数是（ B ）（A）256 （B）255 （C）128 （D）1274．有一个数152，它与十六进制数6A相等，那么该数应该是（ B ）（A）二进制数（B）八进制数（C）十进制数（D）四进制数5．MCS-51单片机的SP指针是（A ）位的。
