光圈（aperture）光圈 (aperture)光圈英文名称为Aperture，用来控制透过镜头进入机身内感光面的光量，是镜头的一个极其重要的指标参数，通常在镜头内。
它的大小决定着通过镜头进入感光元件的光线的多少。
表达光圈大小我们是用F值，其中，F=镜头的焦距/镜头的有效口径的直径。
光圈F值=镜头的焦距/镜头光圈的直径从以上的公式可知要达到相同的光圈f值，长焦距镜头的口径要比短焦距镜头的口径大。
完整的光圈值系列如下：f1.0，f1.4，f2.0，f2.8，f4.0，f5.6，f8.0，f11，f16，f22，f32，f44，f64这里值得一提的是光圈f 值越小，通光孔径越大（如右图所示），在同一单位时间内的进光量便越多，而且上一级的进光量刚好是下一级的两倍，例如光圈从F8调整到5.6 ，进光量便多一倍，我们也说光圈开大了一级。
F5.6的通光量是F8的两倍。
同理，F2是F8光通量的16倍，从F8调整到F2，光圈开大了四级。
对于消费型数码相机而言，光圈 f 值常常介于 f2.8 - f11。
此外许多数码相机在调整光圈时，可以做 1/3 级的调整。
光圈及快门优先高端数码相机除了提供全自动（Auto）模式，通常还会有光圈优先（Aperture Priority）、快门优先（Shutter Priority）两种选项，让你在某些场合可以先决定某光圈值或某快门值，然后分别搭配适合的快门或光圈，以呈现画面不同的景深（锐利度）或效果。
光圈优先模式由我们先自行决定光圈f值后，相机测光系统依当时光线的情形，自动选择适当的快门速度（可为精确无段式的快门速度）以配合。
设有曝光模式转盘的数码相机，通常都会在转盘上刻上“ A ”代表光圈先决模式。
光圈先决模式适合于重视景深效果的摄影。
由于数码相机的焦距比传统相机的焦距短很多，使镜头的口径开度小，故很难产生较窄的景深。
有部份数码相机会有一特别的人像曝光模式，利用内置程序与大光圈令前景及后景模糊。

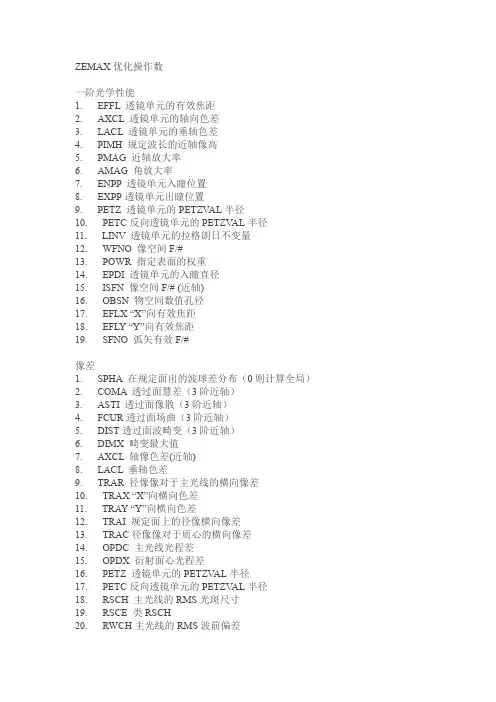

ZEMAX优化操作数一阶光学性能1. EFFL 透镜单元的有效焦距2. AXCL 透镜单元的轴向色差3. LACL 透镜单元的垂轴色差4. PIMH 规定波长的近轴像高5. PMAG 近轴放大率6. AMAG 角放大率7. ENPP 透镜单元入瞳位置8. EXPP透镜单元出瞳位置9. PETZ 透镜单元的PETZV AL半径10. PETC反向透镜单元的PETZV AL半径11. LINV 透镜单元的拉格朗日不变量12. WFNO 像空间F/#13. POWR 指定表面的权重14. EPDI 透镜单元的入瞳直径15. ISFN 像空间F/# (近轴)16. OBSN 物空间数值孔径17. EFLX “X”向有效焦距18. EFLY “Y”向有效焦距19. SFNO 弧矢有效F/#像差1. SPHA 在规定面出的波球差分布（0则计算全局）2. COMA 透过面慧差（3阶近轴）3. ASTI 透过面像散（3阶近轴）4. FCUR透过面场曲（3阶近轴）5. DIST透过面波畸变（3阶近轴）6. DIMX 畸变最大值7. AXCL 轴像色差(近轴)8. LACL 垂轴色差9. TRAR 径像像对于主光线的横向像差10. TRAX “X”向横向色差11. TRAY “Y”向横向色差12. TRAI 规定面上的径像横向像差13. TRAC径像像对于质心的横向像差14. OPDC 主光线光程差15. OPDX 衍射面心光程差16. PETZ 透镜单元的PETZV AL半径17. PETC反向透镜单元的PETZV AL半径18. RSCH 主光线的RMS光斑尺寸19. RSCE 类RSCH20. RWCH主光线的RMS波前偏差21. RWCE衍射面心的RMS波前偏差22. ANAR像差测试23. ZERN Zernike系数24. RSRE 几何像点的RMS点尺寸（质心参考）25. RSRH 类同RSRE（主光线参考）26. RWRE类同RSRE（波前偏差）27. TRAD “X”像TRAR比较28. TRAE “Y”像TRAR比较29. TRCX 像面子午像差”X”向（质心基准）30. TRCY像面子午像差”Y”向（质心基准）31. DISG 广义畸变百分数32. FCGS 弧矢场曲33. DISC 子午场曲34. OPDM 限制光程差，类同TRAC35. PWRH 同RSCH36. BSER 对准偏差37. BIOC 集中对准38. BIOD 垂直对准偏差MTF数据1. MTFT 切向调制函数2. MTFS 径向调制函数3. MTFA 平均调制函数4. MSWT 切向方波调制函数5. MSWS 径向方波调制函数6. MSWA 平均方波调制函数7. GMTA 几何MTF切向径向响应8. GMTS几何MTF径向响应9. GMTT几何MTF切向响应衍射能级1．DENC 衍射包围圆能量2．DENF 衍射能量3．GENC 几何包围圆能量4．XENC透镜数据约束1．TOTR 透镜单元的总长2．CVV A 规定面的曲率=目标值3．CVGT规定面的曲率>目标值4．CVLT规定面的曲率<目标值5．CTV A 规定面的中心厚度=目标值6．CTGT规定面的中心厚度>目标值7．CTLT规定面的中心厚度<目标值8．ETV A规定面的边缘厚度=目标值9．ETGT 规定面的边缘厚度>目标值10．ETLT 规定面的边缘厚度<目标值11．COV A 圆锥系数=目标值12．COGT圆锥系数>目标值13．COLT圆锥系数<目标值14．DMV A 约束面直径=目标值15．DMGT约束面直径>目标值16．DMLT约束面直径<目标值17．TTHI 面厚度统计18．VOLU 元素容量19．MNCT 最小中心厚度20．MXCT 最大中心厚度21．MNET 最小边缘厚度22．MXET 最大边缘厚度23．MNCG 最小中心玻璃厚度24．MXEG 最大边缘玻璃厚度25．MXCG 最大中心玻璃厚度26．MNCA 最小中心空气厚度27．MXCA 最大中心空气厚度28．MNEA 最小边缘空气厚度29．MXEA 最大边缘空气厚度30．ZTHI 控制复合结构厚度31．SAGX 透镜在”XZ”面上的面弧矢32．SAGY透镜在”YZ”面上的面弧矢33．COVL 柱形单元体积34．MNSD 最小直径35．MXSD 最大直径36．XXET 最大边缘厚度37．XXEA 最大空气边缘厚度38．XXEG 最大玻璃边缘厚度39．XNET 最小边缘厚度40．XNEA 最小边缘空气厚度41．XNEG 最小玻璃边缘厚度42．TTGT 总结构厚度>目标值43．TTLT 总结构厚度<目标值44．TTV A总结构厚度=目标值45．TMAS 结构总质量46．MNCV 最小曲率47．MXCV 最大曲率48．MNDT 最小口径与厚度的比率49．MXDT 最大口径与厚度的比率参数数据约束1．PnV A 约束面的第n个控制参数=目标值2．PnGT约束面的第n个控制参数>目标值3．PnLT约束面的第n个控制参数<目标值附加数据约束1．XDV A 附加数据值=目标值（1~99）2．XDGT附加数据值>目标值（1~99）3．XDLT附加数据值<目标值（1~99）玻璃数据约束1．MNIN 最小折射率2．MXIN 组大折射率3．MNAB 最小阿贝数4．MXAB 最大阿贝数5．MNPD 最小ΔPg-f6．MXPD 最大ΔPg-f7．RGLA 合理的玻璃近轴光线数据1．PARX 指定面近轴X向坐标2．PARY指定面近轴Y向坐标3．REAZ指定面近轴Z向坐标4．REAR 指定面实际光线径向坐标5．REAA指定面实际光线X向余弦6．REAB指定面实际光线Y向余弦7．REAC指定面实际光线Z向余弦8．RENA 指定面截距处，实际光线同面X向正交9．RENB指定面截距处，实际光线同面Y向正交10．RENC指定面截距处，实际光线同面Z向正交11．RANG 同Z轴向相联系的光线弧度角12．OPTH 规定光线到面的距离13．DXDX “X”向光瞳”X”向像差倒数14．DXDY “Y”向光瞳”X”向像差倒数15．DYDX “X”向光瞳”Y”向像差倒数16．DYDY “Y”向光瞳”Y”向像差倒数17．RETX 实际光线”X”向正交18．RETY实际光线”Y”向正交19．RAGX 全局光线”X”坐标20．RAGY全局光线”Y”坐标21．RAGZ全局光线”Z”坐标22．RAGA全局光线”X”余弦23．RAGB全局光线”Y”余弦24．RAGC全局光线”Z”余弦25．RAIN 入射实际光线角局部位置约束1．CLCX 指定全局顶点”X”向坐标2．CLCY指定全局顶点”Y”向坐标3．CLCZ指定全局顶点”Z”向坐标4．CLCA指定全局顶点”X”向标准矢量5．CLCB指定全局顶点”Y”向标准矢量6．CLCC指定全局顶点”Z”向标准矢量变更系统数据1．CONF 结构参数2．PRIM 主波长3．SVIG 设置渐晕系数一般操作数1．SUMM 两个操作数求和2．OSUM 合计两个操作数之间的所有数3．DIFF 两个操作数之间的差4．PROD 两个操作数值之间的积5．DIVI 两个操作数相除6．SQRT 操作数的平方根7．OPGT 操作数大于8．OPLT 操作数小于9．CONS 常数值10．QSUM 所有统计值的平方根11．EQUA 等于操作数12．MINN 返回操作数的最小变化范围13．MAXX 返回操作数的最大变化范围14．ACOS 操作数反余弦15．ASIN 操作数反正弦16．ATAN 操作数反正切17．COSI 操作数余弦18．SINE 操作数正弦19．TANG 操作数正切多结构数据1．CONF 结构2．ZTIH 复合结构某一范围面的全部厚度高斯光束数据1．CBWA 规定面空间高斯光束尺寸2．CBWO 规定面空间高斯光束束腰3．CBWZ 规定面空间光束Z坐标4．CBWR规定面空间高斯光束半径梯度率控制操作数1．TnGT2．TnLT3．TnV A4．GRMN 最小梯度率5．GRMX 最大梯度率6．LPTD 轴向梯度分布率7．DLTN ΔNZPL宏指令优化1．ZPLM像面控制操作数1．RELI 像面相对亮度。

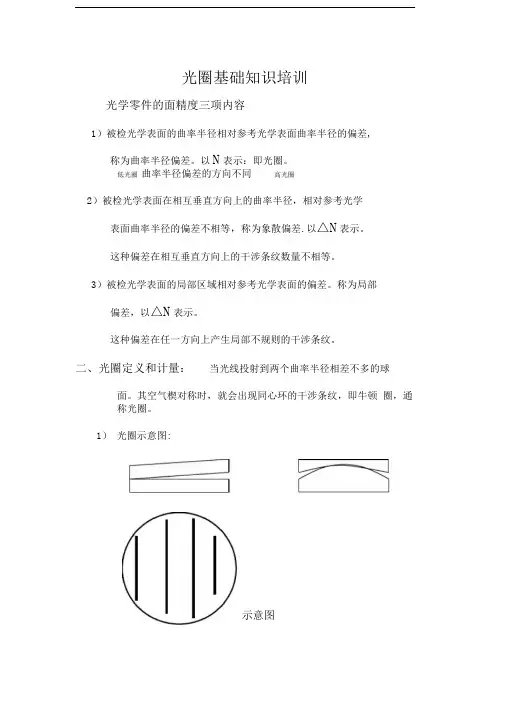

光圈基础知识培训光学零件的面精度三项内容1）被检光学表面的曲率半径相对参考光学表面曲率半径的偏差, 称为曲率半径偏差。
以N表示：即光圈。
低光圈曲率半径偏差的方向不同高光圈2）被检光学表面在相互垂直方向上的曲率半径，相对参考光学表面曲率半径的偏差不相等，称为象散偏差.以△N表示。
这种偏差在相互垂直方向上的干涉条纹数量不相等。
3）被检光学表面的局部区域相对参考光学表面的偏差。
称为局部偏差，以△N表示。
这种偏差在任一方向上产生局部不规则的干涉条纹。
二、光圈定义和计量：当光线投射到两个曲率半径相差不多的球面。
其空气楔对称时，就会出现同心环的干涉条纹，即牛顿圈，通称光圈。
1）光圈示意图:示意图2 ）光圈数的计量:©N> 1 :以有效检验范围内直径方向最多条纹数的一半量。
如图1 N =6/2=3②NV 1：通过直径方向上干涉条纹的弯曲量h相对条纹的间距H的比值。
如图2 N=h/H3）象散偏差的计量：象散偏差光圈数△N是以两个相互垂直方向上光圈数的最大代数差的绝对值来度量（光圈数以有效范围内最多的一半来度量）二N X-N YX::高-\Y4）局部偏差的计量：局部不规则干涉条纹对理想平滑干涉条纹的偏离量h与相邻条纹间距H的比值来度量。
三、光圈的判定方法不对称形X-X I Y-Y方向倾向45°状况/4 (1/a-1/b )(0-1 ) =1※样板：白光灯以一个红色为一个光圈，依次娄推。
※干涉仪：以黑白相间为一个光圈，依次娄推。
①样板检光圈方法1：在白光下，以红色为基准，视黄色与绿色的位置来判定高低，若黄色在红色之内，绿色在红色之外, 即高光圈。
若绿色在红色内，黄色在红色之外则是低光圈。
②样板检光圈方法2:微压法，当从样板的两边或对称的三个点同时向下加压时，若光圈由中心向外扩散，则是高光圈。
如果是由边缘向里收宿，贝y表示光圈低。
③干涉仪检光圈方法1:在零件与标准块中间加压，若光圈由中心向外扩散，则低光圈，反之为高光圈。
