mapgis影像校正步骤(自己写的)

Mapgis误差校正方法1．在“输入编辑”建LS.wl文件，找四个十字线，按顺时针顺序记下X和Y的值。

2．退到“主菜单”上进行误差校正。

3．把刚才存的LS.wl文件调入。

4．在下拉菜单栏上点击“文件”→“打开控制点”，输入一个文件名，点击“打开”按钮，会弹出一个“错误信息”板，不用理会它，点击“是”按钮。

5．在下拉菜单栏上点击“控制点”→“设置控制点参数”中，都打上对勾。

6．在下拉菜单上点击“控制点”→“选择采集文件”，选中要校对的文件。

7．同样在“控制点”→“添加校正控制点”，依次输入四个点的XY值8．好了，四个点依次输完，在下拉菜单点击“数据校正”→“线文件校正转换”，在“文件”里点击“保存控制点”。

9．右键点击“复位窗口”，弹出“选择文件名”面板，选择刚校正后的“NEWLIN.WL”文件。

8．这个LS.WL文件就校正完了，我们校正这个LS文件主要是为了用它的校正点，关闭现在的窗口，重新调入所需校正的文件（可一次性调入点、线、面文件）。

9．“文件”→“打开控制点”，把刚才用的控制点文件调入。

10．“数据校正”→“线文件校正转换”，“点文件校正转换”，“区文件校正转换”。

11．右键点击“复位窗口”，弹出“选择文件名”面板，选择校正后的文件。

12．“文件”→“另存文件”，把校正后的文件存盘（为了区别没有校正过的文件，一般在原文件名的基础上加再加上jz，比如原文件是LS.WL，校正后的文件是LSJZ.WL）。

OK，一个文件就校正完了，对于新手来说有点难，没关系，多用几次就简单了，最主要是记住不要把原文件覆盖，如果是觉得没有把握，最好把原文件备份一下这次我们讲得是“误差校正”，用“大地坐标系”来校正，它是利用XY值校正，下次我们用到的“投影变换”是用度、分、秒来校正。

MAPGIS的图像校正处理㈠采用PhotoShop预处理图像1．将实验数据复制，粘贴至各自文件夹内。

2．双击桌面上的PhotoShop快捷图标，启动PhotoShop。

3．在PhotoShop“文件”下拉菜单中，选择“打开”命令，通过浏览方式将“南河镇地形地质图-1”载入PhotoS hop程序。

注意此图像文件格式是什么？图像质量如何？4．通过“图像”菜单的“画布大小”命令打开“画布大小”对话框，如图2-1所示。

定位选择左上角，将宽度和高度调整为原来的两倍，用来放要拼接的内容。

如图2-2所示。

图2-1“画布大小”对话框图2-2设置“画布大小”为原来两倍5．再打开“南河镇地形地质图-2”，将其通过“移动工具”拖动到同“南河镇地形地质图-1”一个窗口。

这时在“南河镇地形地质图-1”窗口中将多出一个图层“图层1”，如图2-3所示。

再接着用“移动工具”把图层1中的内容调整到和背景中的图形相接，在调整的过程中可以以某一个关键点为依据，通过键盘上的上下左右方向键进行微调让两部分图像很好的接合在一起。

图2-3图层窗口图2-4含多个图层的窗口6．用同样的方法打开“南河镇地形地质图-3”和“南河镇地形地质图-4”，并将其拼接在“南河镇地形地质图-1”上，形成一张完整的地图。

这时将出现“图层2”和“图层3”。

如图2-4所示。

并单击选择如图2-4中向右三角形，进行“拼合图层”。

最终只有一个图层“背景”。

7．在PhotoShop工具条中的“吸管工具”位置处点击鼠标右键，选择“度量工具”，在拼合后的“南河镇地形地质图-1”上水平边框左侧交角处点击鼠标左键并按着不放，沿边框线拖出一条斜线至上边框右上交角处，然后松开鼠标，此时会在标准工具栏中显示此线角度（注意记下此角度）。

操作步骤主要界面参见图2-5所示。

图2-5 PhotoShop角度度量过程主要界面8．在“图像”下拉菜单中选择“旋转画布”中“任意角度”，此时系统会弹出相应对话框（注意此对话框中的角度是多少？与前面记下的角度值对比会有什么发现？），旋转方式选中“度（顺时针）”选项，点击“好”按钮，系统会自动完成图像旋转（为什么不进行旋转角度的设置？）。

1、Mapgis配准主要有以下几个步骤：（在MapGIS 65下）1、主菜单——〉图像编辑——〉镶嵌配准2、2、文件——〉输入数据——〉进入数据转换窗口3、数据转换窗口——〉数据转换类型——〉选择 *.bmp——〉单击添加文件——〉选择所用的bmp文件——〉点击转换。

所选的bmp文件就转换为msi文件，并与原bmp文件在同一个目录中，*.msi文件是mapgis图像配准进行校正的唯一文件类型。

4、关闭数据转换对话框5、文件——〉打开——〉选择已经转换的msi文件6、镶嵌融合——〉打开参照文件——〉自动生成图框——〉弹出图幅信息对话框7、在弹出的对话框中，输入图幅号，单击“确定”8、在弹出的对话框中，单击“椭球参数”——>输入起始经纬度坐标9、选择“高斯坐标实线公里网”，网间距为1，单击“确定”10、图像——〉编辑——〉控制点显示13、镶嵌融合——〉添加控制点（这一步详细讲解一下：首先对校正图像（打开的msi 文件）作放大，缩小，移动等操作，使校正图像上的目标点明显；然后单击图像上的目标点，系统将弹出一个以目标为中心的局部放大窗口，目标点在该窗口内被标注为红色“+”，此时可在该窗口内通过点击鼠标左键精确指定目标点；若此时已有控制点的个数不少于三个，则系统会自动弹出建议的参照图像/图形的局部放大窗口，系统预测的参照图像/图形的目标点显示在该窗口的中心，同时被标注为红色“+”，你可以在该窗口中精确定位相应的目标点，也可在局部方的窗口外点击鼠标右键关闭该窗口，重新在参照图像/图形窗口中选取目标点，但按下空格键时，系统将弹出添加控制点的确认窗口，你可以根据需要选择“确认”或“取消”）14、主界面菜单——〉镶嵌融合——〉校正预览，系统将处于控制点浏览状态，在矫正图像和参照图像/图形窗口突出显示出所有的控制点；此时不允许进行控制点的编辑15、选取主界面菜单——〉向前融合——〉影像校正（注意：影像校正仅在预览状态下可用）16、弹出保存校正影像的对话框，输入文件名进行保存17、在弹出的“变换参数设置”对话框中点击“确定”至此，校正完毕mapgis中图像配准的步骤把“镶嵌融合”菜单的最后两项都选上，就可以看见添加好的控制点了。

利用MAPGIS进行误差校正和投影变换相关知识简介一、误差校正子系统功能概述机助制图是用计算机来实现制图，将普通图纸上的图件，转化为计算机可识别处理的图形文件。

现代计算机技术和自动控制技术的发展，使机助制图技术发展很快。

机助制图主要可分为编辑准备阶段、数字化阶段、计算机编辑处理和分析实用阶段、图形输出阶段等。

在各个阶段中，图形数据始终是机助制图数据处理的对象，它用来描述来自现实世界的目标，具有定位、定性、时间和空间关系（包含、联结、邻接）的特征。

其中定位是指在一个已知的坐标系里，空间实体都具有唯一的空间位置。

但在图件数字化输入的过程中，通常由于操作误差，数字化设备精度、图纸变形等因素，使输入后的图形与实际图形所在的位置往往有偏差，即存在误差。

个别图元经编辑、修改后，虽可满足精度，但有些图元，由于位置发生偏移，虽经编辑，很难达到实际要求的精度，此时，说明图形经扫描输入或数字化输入后，存在着变形或畸变。

出现变形的图形，必须经过误差校正，清除输入图形的变形，才能使之满足实际要求。

图形数据误差可分为源误差、处理误差和应用误差3种类型。

源误差是指数据采集和录入过程中产生的误差，如制图过程中展绘控制点、编绘或清绘地图、制图综合、制印和套色等引入的误差，数字化过程中因纸张变形、变换比例尺、数字化仪的精度（定点误差、重复误差和分辨率）、操作员的技能和采样点的密度等引起的误差。

处理误差是指数据录入后进行数据处理过程中产生的误差，包括几何变换、数据编辑、图形化简、数据格式转换、计算机截断误差等。

应用误差是指空间数据被使用过程中出现的误差。

其中数据处理误差远远小于数据源的误差，应用误差不属于数据本身的误差，因此误差校正主要是来校正数据源误差。

这些误差的性质有系统误差、偶然误差和粗差。

由于各种误差的存在，使地图各要素的数字化数据转换成图形时不能套合，使不同时间数字化的成果不能精确联结，使相邻图幅不能拼接。

所以数字化的地图数据必须经过编辑处理和数据校正，消除输入图形的变形，才能使之满足实际要求，进行应用或入库。

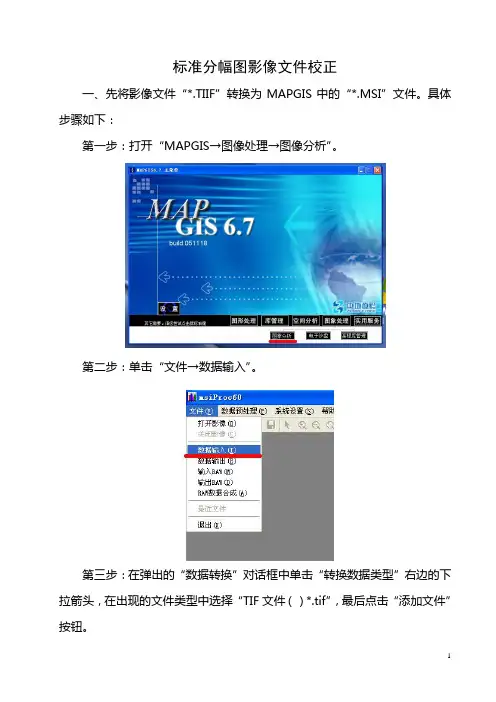

标准分幅图影像文件校正一、先将影像文件“*.TIIF”转换为MAPGIS中的“*.MSI”文件。

具体步骤如下：第一步：打开“MAPGIS→图像处理→图像分析”。

第二步：单击“文件→数据输入”。

第三步：在弹出的“数据转换”对话框中单击“转换数据类型”右边的下拉箭头，在出现的文件类型中选择“TIF文件（）*.tif”，最后点击“添加文件”按钮。

如果出现以下两种警告对话框，可不理会，点击“确定”即可。

二、将“*.MSI”文件进行校正。

具体步骤如下：第一步：打开MAPGIS→图像处理→图像分析。

第二步：单击“文件”→打开影像。

装入MSI影像文件。

第三步：单击“镶嵌融合”→DRG生产→图幅生成控制点。

第四步：点击“输入图幅信息”。

第五步：将所打开的影像文件图幅号输入“图幅号”栏中，然后点击“确定”。

第六步：在随后的“图幅生成控制点”对话框中按“左上角、右下角、左下角、右上角（内图框）”的次序在影像文件中用鼠标左键单击相应位置。

最后点击“生成GCP”。

第七步：在弹出的“是否删除原有控制点”对话框中单击“确定”按钮。

第八步：单击“镶嵌融合”→DRG生产→顺序修改控制点。

第九步：在影像文件区弹出的放大图框中鼠标左键依次校正位置，并按空格确定，进入下一位置。

（控制点为经纬网的交叉点）第十步：顺序修改控制点结束后，单击“镶嵌融合”→DRG生产→逐格网校正。

第十一步：在弹出的“另存为”对话框中键入文件名，并单出“保存”按钮。

在弹出的对话框中点击“确定”按钮。

第十二步：对已经校正好的影像文件进行裁减。

辅助工具→标准图幅裁减影像第十三步：对已经校正好的影像文件进行裁减。

在对话框中输入图幅号，单击确定。

换名保存。

MSI影像图像校正DRG操作流程(方法一)(作者：sxxf111)第一步：打开MAPGIS→图像处理→图像分析。

第二步：单击“文件”→打开影像。

装入MSI影像文件。

第三步：单击“镶嵌融合”→DRG生产→图幅生成控制点。

第四步：点击“输入图幅信息”。

第五步：将所打开的影像文件图幅号输入“图幅号”栏中，然后点击“确定”。

第六步：在随后的“图幅生成控制点”对话框中按“左上角、右下角、左下角、右上角”的次序在影像文件中用鼠标左键单击相应位置。

最后点击“生成GCP”。

第七步：在弹出的“是否删除原有控制点”对话框中单击“确定”按钮。

第八步：单击“镶嵌融合”→DRG生产→顺序修改控制点。

第九步：在影像文件区弹出的放大图框中鼠标左键依次校正位置，并按空格确定，进入下一位置。

若本影像文件图像内无公里网的交叉点，对于相应位置则按“ESC”键略过。

第十步：顺序修改控制点结束后，单击“镶嵌融合”→DRG生产→逐格网校正。

第十一步：在弹出的“另存为”对话框中键入文件名，并单出“保存”按钮。

在弹出的对话框中点击“确定”按钮。

本次操作结束，如发现有不清或不对的地方请与我们联系（j_t_z@），我们会及时改正，谢谢！这里只是讲一些快速的入门法，如果想更深入的了解MAPGIS知识，请看MAPGIS相关书籍。

基于MAPGIS系统的DRG生产流程DRG是各种比例尺的地形图经扫描、几何纠正及色彩校正后，形成的在内容、几何精度和色彩上与原图保持一致的栅格数据文件。

MAPGIS系统根据DRG数据生产的特点提供了高精度的几何校正算法，完善的质量检查功能，便捷的操作和有效的数据共享方法，有效地解决了高精度DRG数据生产的问题。

基于MAPGIS系统的DRG生产流程如下：1.图幅生成控制点。

该选项利用用户设置的标准图幅信息，自动计算公里格网交点作为控制点。

选取主界面菜单->镶嵌融合->DRG生产->图幅生成控制点，弹出下图所示对话框：在生成图幅控制点前，需要先设置图幅信息，指定内图廓点，其步骤如下：1)设置图幅信息，点击输入图幅信息，弹出下图所示对话框:参数说明：图幅号：地图的标准图幅号，如I-46-131，I-50-99-(37)等。

* * Fz / / □・ 3J cr F-挥・日Ml■■哗.需・何ttATJT-fciJ- FRyfllM *NM»s inttli^ jvf'!*•< ZSiZ 静空杠处««出F打* - 為.暑，“F H k 此二雹第11 w nJ - I11 1■ I,匕i , [ I o^ iii /- jF. f开始转换，并看到提示转换成功对话框。

然后就可以关掉窗口，转换工作完成二、图像校正在输入编辑里添加msi文件在工程文件中右击添加项目，文件类型选成msi格式，然后图形1:1L ：L 。

丄一蝶 f®Z ：^t-7 ：•>/<；.*? T* f 1* 1- ?! □诂-二瑾C ：5»鑒0芜J4H$ 3B 弓L 磚冷 M*i Mi MP Mtt 瀚毎—亜讣冲弧i1>二二■W*■«*Va»5EMMKrnmafl毎二翱二：汕：i jXk •:: - •-匚：*■*?*•-I«**^^*—**^M”柯■me A&C£«■ Oft* W WL J iPMfta RW5 二-"n a - 时盖o& £4"电囲* 「『.一•諒*M1-lhONAMf MNJ\ ' ft r? «阖.rOr/y n v 7 AL.■I吵〉I |i *4Q3t>]；；!；■新建控制点文件，不处于编辑选中状态添加4个控制点（不在一条直线上）JNOruiAiipJlo z y 口覽y\ -i 1 ii v c n *1Iffi-w9 V -jeifl.l4 ^4^JrJ X T * t*■棹<iTX-『.’•・誤*也-+ - > i : *V ir * e < V A”am10D=laon isaa ma1 1 1 i 1 ill ■ »i | ■ !■ 4 1 1 1 ! 1 1 i < ■■ find I fl 1 1 i- 1 i I -i i a I | | h ■ I |i t! I 1 1 1I 1 1 1 1 1 1 4 4t <!■*+- k・《i • i .4-P'- ■+■H ・，• ' * ■■(■.* tl/:八:、’一…：} ..』匸■彳；J訂:\[V.-i・J f ..k,；|.宀"：、护»I-i]:jijH■ \{药一.-■ \ <■?'•,.•xy .斗■■\ ..\ A4 ,r.-£F *■*fl1* _ ■■'- > '..二"‘0 ' —芒- ------ 出込" 2!%z>鬱.-+ ' 1 s', 2；"-=、■- —EU：3；忙_ *pi- ■' ?'- " •..•二'片.七b*■:尸八*(■ yjf i ii定位点依次输入控制点的坐标值，坐标值读取如:X:580.400（前面代号39可以省略）点的坐标是Y:3490.000 那定位点输入数值就是再依次输入其他3个点就行了。

实验一MapGI‎S图像校正‎及栅格地图‎矢量化一、实验目的（1）了解Map‎G IS软件‎的操作界面‎和基本功能‎；（2）掌握图像校‎正－DRG（Digit‎a l Raste‎r Graph‎i c，数字栅格地‎图）生产的具体‎操作步骤；（3）了解Map‎G IS矢量‎化的基本原‎理；（4）掌握Map‎G IS分层‎矢量化的基‎本操作。

二、实验内容（1）进行进行图‎象校正；（2）进行分层矢‎量化。

三、实验步骤（一）MapGI‎S使用前的‎准备1．了解Map‎G IS数据‎处理的基本‎流程。

2．在计算机E‎盘上以自己‎的姓名和学‎号建立“姓名学号”的文件夹，并将“实验一数据‎”文件夹中的‎两幅影像数‎据H-48-74-(29)、H-48-74-(30)复制到自己‎所建文件夹‎中。

同时在该文‎件夹下建立‎“单线内图框‎”的子文件夹‎。

在该文件夹‎下也同时建‎立“\矢量文件”子文件夹。

实验可两个‎同学合作，每个同学完‎成一幅面的‎工作。

3．启动桌面上‎“软件快捷方‎式”文件夹中的‎软件狗解密‎文件“DogSe‎r ver6‎7”；随后启动M‎a pGIS ‎软件，打开Map‎G IS软件‎主界面。

4．进行系统“设置”，按主界面上‎的“设置”按钮进行“MapGI‎S环境设置‎”。

分别设置工‎作目录、矢量字库目‎录和系统库‎目录及系统‎临时目录。

本次实验使‎用软件自带‎的矢量字库‎和系统库（操作该项内‎容时需先查‎看M apG‎I S软件安‎装的路径）。

之后所有的‎工程文件、分层文件、图例文件都‎放置于所设‎置的工作目‎录之下，以方便操作‎。

设置完成后‎按“确定”按钮，完成系统设‎置操作。

（二）DRG生产‎的操作1．打开Map‎G IS主菜‎单，选择“图像处理”中的“图象分析”模块。

2．文件格式转‎换：打开“文件”菜单中的“数据输入”，将两幅ti‎f图像转换‎成m si(mapgi‎s图象格式‎)文件类型。
