机械基础期末试卷与答案一、填空题（每空 1分；共 30分）1.机器一般由动力部分、传动部分、控制部分和执行部分组成。
2.机构中至少有一个运动副是高副机构；称为高副机构。
3.安装 V 带带轮时；两个带轮的轴线应相互平行；两个带轮轮槽的对称平面应重合。
4.根据螺纹牙型的不同；可分为三角形螺纹、矩形螺纹、梯形螺纹和锯齿形螺纹等。
5.按螺旋线的线数分类；螺纹可分为单线螺纹和多线螺纹。
6.螺旋传动常用的类型有传力螺旋传动、传动螺旋传动和调整螺旋传动等。
7.链传动按用途可分为传动链、输送链和起重链等。
8.渐开线的形状取决于基圆的大小。
9.国家标准规定；渐开线圆柱齿轮分度圆上的齿形角等于20 °。
10.齿轮齿条传动的主要目的是将齿轮的旋转运动转变为齿条的直线运动。
11.开式齿轮传动中主要的失效形式是轮齿折断和齿面磨损。
12.在蜗杆传动中；由于摩擦产生的热量较大；所以要求有良好的润滑；其润滑方式主要有油池润滑和喷油润滑。
13.按照轮系传动时各齿轮的轴线位置是否固定；轮系分为定轴轮系、周转轮系和混合轮系。
二、判断题（每题 1分；共 10题）1.高副能传递较复杂的运动。
（√）2.零件是运动的单元；而构件是制造的单元。
（×）3.V 带的根数影响带传动的能力；根数越多；传动功率越小。
（×）4.按螺线线形成所在的表面不同划分；螺纹分为外螺纹和内螺纹。
（√）5.相互啮合的内外螺纹；其选项相同；公称直径相同。
（×）6.螺旋传动常将主动件的匀速直线运动转变为从动件的匀速回转运动。
（×）7.因渐开线齿轮能够保证传动比恒定；所以齿轮传动常用于传动比要求准确的场合。
（√）8.开式传动和软齿面闭式传动的主要失效形式之一是轮齿折断。
（×）9.蜗杆传动常用于加速装置中。
（×）10.在轮系中；惰轮既可以是前级的从动轮；也可以是后级的主动轮。
（√）三、选择题（每题 1分；共 20分）1.下列装置中；属于机器的是（A）A ．内燃机 B.台虎钳 C.自行车2.机构和机器的本质区别在于（A）A．是否做功或实现能量转换B．是否由许多构件组合而成C．各构件间是否产生相对运动3.下列机构中的运动副；属于高副的是（ A ）A．火车车轮与铁轨之间的运动副B．螺旋千斤顶中螺杆与螺母之间的运动副C．车床床鞍与导轨之间的运动副4.V 带在轮槽中的正确位置是（C）。
本试卷分卷一（选择题）和卷二（非选择题）两部分。
满分200分，考试时间120分钟。
考试结束后，请将本试卷和答题卡一并交回。
卷一（选择题，共100分）一、选择题（本大题50个小题，每小题2分，共100分。
在每小题列出的四个选项中，只有一项符合题目要求，请将符合题目要求的选项字母代号选出，并填涂在答题卡上）1．普通平键有圆头（A型）、平头（B）型和单圆头（C型）三种型式，当轴的强度足够，键槽位于轴的中间部位时，应选择为宜。
A ．（A）型 B．（B）型C．（C）型 D．（B）型或（C）型2．普通平键连接的主要用途是使轴与轮毂之间。
A．沿轴向固定并传递轴向力B．沿轴向可做相对滑动并具有导向作用C．沿周向固定并传递转矩 D．安装与拆装方便3．普通螺旋转动时，和从动件做直线移动的方向无关的因素是。
A．螺旋的旋向 B．螺纹的回转方向C．螺纹的导程 D．螺纹的类型4．不属于滑动摩擦螺旋传动的是。
A．普通螺旋传动B．差动螺旋传动C．滚动螺旋传动D．单螺旋传动5．联轴器与离合器的根本区别是。
A．联轴器能用来联接两轴，而离合器还可以用来联接轴上的其他旋转零件B．联轴器能用来传递转矩，而离合器除传递转矩外，还可用作安全、定向或起动装置C．联轴器只能在轴停转的状态下才能完成两轴的接合或分离，而离合器却可随时完成两轴的接合或分离D．联轴器可以采用弹性元件来缓冲吸振，而离合器则没有这种特性6．洗衣机的定时器是属于部分。
A．动力B．工作C．传动装置D．控制7．图1-1中，的运动副A是高副。
图1-1A．图a B．图b C．图c D．图d8．图1-2所示为脚踏砂轮机构，该机构是类型的应用实例。
图1-2 图1-3A．曲柄摇杆机构B．双曲柄机构C．双摇杆机构 D．转动导杆机构9．图1-3所示曲柄摇杆机构中，C1D与C2D是摇杆CD的极限位置，C1、C2连线通过曲柄转动中心A，该机构的行程速度变系数K 是。
A．K=1 B．K＜1 C．K ＞1 D．K=010．图1-4中所示凸轮机构的从动件与凸轮之间是滑动摩擦，且磨损快，只适用于传力不大的低速场合。
本试卷分卷一（选择题）和卷二（非选择题）两部分。
满分200C．转动螺旋传动D．单螺旋传动分，考试时间 120分钟。
考试结束后，请将本试卷和答题卡一并交5．联轴器与离合器的根本差异是。
回。
A．联轴器能用来联接两轴，而离合器还能够用来联接轴上的其余旋卷一（选择题，共 100分）转部件一、选择题（本大题 50个小题，每题 2分，共 100分。
在每题列出的B．联轴器能用来传达转矩，而离合器除传达转矩外，还可用作安全、四个选项中，只有一项切合题目要求，请将切合题目要求的选项字母代定向或起动装置号选出，并填涂在答题卡上）C．联轴器只好在轴停转的状态下才能达成两轴的接合或分别，而离1．一般平键有圆头（ A型）、平头（ B）型和单圆头（ C型）三种型式，合器却可随时达成两轴的接合或分别当轴的强度足够，键槽位于轴的中间部位时，应选择为宜。
D．联轴器能够采纳弹性元件来缓冲吸振，而离合器则没有这类特征A．（A）型 B ．（B）型C．（C）型 D．（B）型或（ C）型6．洗衣机的准时器是属于部分。
2．一般平键连结的主要用途是使轴与轮毂之间。
A．动力B．工作C．传动装置D．控制A．沿轴向固定并传达轴向力7．图 1-1 中，的运动副 A是高副。
B．沿轴向可做相对滑动并拥有导向作用C．沿周向固定并传达转矩D．安装与拆装方便3．一般螺旋转动时，和从动件做直线挪动的方向没关的因素是。
A．螺旋的旋向 B ．螺纹的展转方向图 1-1C．螺纹的导程D．螺纹的种类A．图 a B．图 b C．图c D．图d8．图 1-2 所示为脚踏砂轮机构，该机构是种类的应用实例。
4．不属于滑动摩擦螺旋传动的是。
A．一般螺旋传动B．差动螺旋传动图 1-2图1-3A．曲柄摇杆机构B．双曲柄机构C．双摇杆机构 D ．转动导杆机构9．图 1-3 所示曲柄摇杆机构中， C1D与C2D是摇杆 CD的极限地点， C1、C2连线经过曲柄转动中心 A，该机构的行程速度变系数K是。

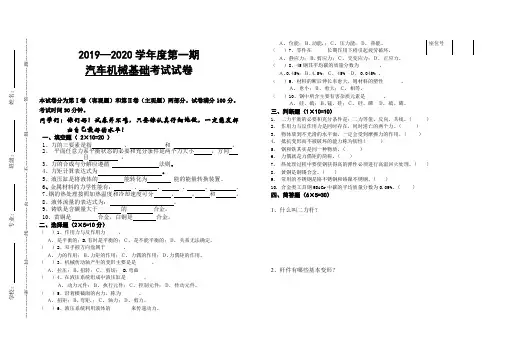

2019—2020学年度第一期 汽车机械基础考试试卷本试卷分为第Ⅰ卷（客观题）和第Ⅱ卷（主观题）两部分。
试卷满分100分。
考试时间90分钟。
同学们：你们好！试卷并不难，只要你认真仔细地做，一定能发挥出自己最好的水平！一、填空题（ 2×10=20 ）1、力的三要素是指 、 和 。
2、 平面任意力系平衡状态的必要和充分条件是两个力大小 ，方向且 。
3、力的合成与分解应遵循 法则。
4、力矩计算表达式为 。
5、液压缸是将液体的 能转化为 能的能量转换装置。
6、金属材料的力学性能有： 、 、 、 、 。
7、钢的热处理按照加热温度和冷却速度可分 ， ， 和 。
8、液体流量的表达式为： 。
9、铸铁是含碳量大于 的 合金。
10、黄铜是 合金，白铜是 合金。
二、选择题（2×5=10分）（ ）1、作用力与反作用力 。
Ａ. 是平衡的；B.有时是平衡的；Ｃ. 是不能平衡的；Ｄ. 关系无法确定。
（ ）2、双手握方向盘属于 。
Ａ. 力的作用；Ｂ.力矩的作用；Ｃ. 力偶的作用；Ｄ.力偶矩的作用。
（ ）3、机械传动轴产生的变形主要是是 。
Ａ. 拉压；Ｂ.扭转；Ｃ. 剪切； D.弯曲 （ ）4、在液压系统组成中液压缸是 。
Ａ. 动力元件；Ｂ. 执行元件；Ｃ. 控制元件；Ｄ. 传动元件。
（ ）5、沿着横截面的内力，称为 。
Ａ. 扭矩；Ｂ.弯矩.；Ｃ. 轴力；Ｄ. 剪力。
（ ）6、液压系统利用液体的 来传递动力。
Ａ. 位能；Ｂ.动能.；Ｃ. 压力能；Ｄ. 热能。
（ ）7、零件在 长期作用下将引起疲劳破坏。
Ａ. 静应力；Ｂ.剪应力；Ｃ. 交变应力；Ｄ. 正应力。
（ ）8、45钢其平均碳的质量分数为 。
Ａ.0.45%；Ｂ.4.5%；Ｃ. 45% Ｄ. 0.045% 。
（ ）9、材料的断后伸长率愈大，则材料的塑性 。
Ａ. 愈小；Ｂ. 愈大；Ｃ. 相等。
（ ）10、钢中所含主要有害杂质元素是 。
Ａ. 硅、硫；Ｂ.锰、硅；Ｃ. 硅、磷 Ｄ. 硫、磷。
山东省2019年普通高校招生(春季)考试机械类专业知识试题本试卷分卷一(选择题)和卷二(非选择题)两部分,满分200分,考试时间120分钟㊂考生请在答题卡上答题,考试结束后,请将本试卷和答题卡一并交回㊂卷一(选择题共100分)一㊁选择题(本大题50个小题,每小题2分,共100分㊂在每小题列出的四个选项中,只有一项符合题目要求,请将符合题目要求的选项字母代号选出,并填涂在答题卡上)1.机床工作台的进给机构采用的螺旋传动是()A.传力螺旋B.传导螺旋C.差动螺旋D.复式螺旋2.A型普通平键的键宽为b㊁健高为h㊁键长为L,其有效工作长度l等于()A.LB.L-0.5bC.L-bD.L-2b3.下列防松措施中,属于摩擦防松的是()A.对顶螺母防松B.串联金属丝防松C.开口销与槽形螺母防松D.止动垫片与圆螺母防松4.补偿偏移能力强,适用于大功率机械传动的联轴器是()A.凸缘联轴器B.套筒联轴器C.蛇形弹簧联轴器D.弹性套柱销联轴器5.铰链四杆机构A B C D,已知A B=80mm,B C=130mm,C D=100mm,A D=120mm,若该机构具有急回特性,则摇杆是()A.A B杆B.B C杆C.C D杆D.A D杆6.曲柄摇杆机构行程变化系数k与极位夹角θ有关,若θ=36ʎ,则k等于()A.1.6B.1.5C.1.4D.1.37.常用内燃机配气凸轮机构中,从动件的形状是()A.平底B.滚子C.尖顶D.曲面8.下列齿轮传动中,能实现交错轴间传动的是()A.弧齿轮传动B.斜齿锥齿轮传动C.直齿圆柱齿轮传动D.斜齿圆柱齿轮传动9.在低㊁中速传动中,理想的蜗杆蜗轮的材料组合是()A.钢与钢B.钢与青铜C.钢与铸铁D.青铜与青铜10.一对正确啮合的标准直齿圆柱齿轮,转向相同,已知小齿轮的模数为4mm,齿数为25,大齿轮的齿数为55,则两齿轮的中心距是() A.160mm B.108mm C.100mm D.60mm11.下列V带型号中,其截面尺寸最小的是()A.BB.EC.YD.Z2.在阶梯轴上设计退刀槽的目的是()A.为减少应力集中B.满足加工工艺要求C.对轴上零件周向定位D.对轴上零件轴向定位13.为保证润滑油引入并均匀分布在轴颈上,油沟应设在()A.轴瓦端部B.上轴瓦承载区C.下轴瓦承载区D.上轴瓦非承载区14.采用热装法安装滚动轴承时,应将温度控制在()A.80ħ~90ħB.100ħ~110ħC.120ħ~130ħD.140ħ~150ħ15.对于润滑点密集㊁负荷较大㊁转速较高的机械设备,常采用的润滑方法是()A.滴油润滑B.油环润滑C.喷油润滑D.压力强制润滑16.气压传动系统中,气源三联件包括()A.干燥器㊁油雾器和溢流阀B.干燥器㊁贮气罐和安全阀C.压力表㊁贮气罐和顺序阀D.空气过滤器㊁油雾器和减压阀17.下列滑阀机能中,能实现液压缸双向锁紧和液压泵卸荷的是()A.H型B.M型C.O型D.P型18.下列划线工具中,不能与划针配合使用的是()A.钢直尺B.直角尺C.划线角度规D.高度游标卡尺19.锯削以下工件时,应选择粗齿锯条的是()A.软棒料B.硬棒料C.软材料薄板D.硬材料薄管20.下列锉刀中,其规格不是用锉身长度表示的是()A.平锉B.圆锉C.三角锉D.半圆锉21.钻削加工中,不符合安全文明操作规程的是()A.在开车状态下使用量具对工件进行测量B.停车时应让主轴自然停止,严禁用手制动C.清除切屑时不能用嘴吹和用手拉,要用毛刷清扫D.开动钻床前,应检查钻夹头钥匙或斜铁是否插在钻床主轴上22.铰孔是孔的精加工方法之一,但是不能提高孔的()A.位置精度B.尺寸精度C.形状精度D.表面粗糙度23.套螺纹时,圆杆直径等于()A.外螺纹大径+0.13PB.外螺纹大径-0.15PC.外螺纹大径+0.15PD.外螺纹大径-0.13P24.下列符号中,用来表示塑性力学性能指标的是()A.R e LB.KC.ZD.R m25.下列金属材料牌号中,不代表最低抗拉强度的是()A.Q235A中的 235B.H T350中的 350C.Q T40015中的 400D.Z G230450中的 45026.对质量要求高的合金钢铸锭㊁铸件和锻坯,常采用的热处理工艺是( )A.正火B .球化退火C .完全退火 D.均匀化退火27.对于尺寸公差带,代号为A~H 的基本偏差是( )A.上极限偏差,正值B .上极限偏差,负值C .下极限偏差,正值 D.下极限偏差,负值28.孔的下极限偏差是( )A.e sB .e iC .E SD.E I29.35+0.039 0孔与35-0.009-0.034的轴相配合,配合后的最小间隙是( )A.+0.009mm B .+0.03mm C .+0.034mmD.+0.073mm30.下列表示方向公差符号的是()31.为测量形状复杂的表面,并适用于计算机进行数据处理,采用的检测原则是( )A.测量跳动原则B .测量坐标值原则C .测量特征参数原则 D.控制实效边界原则32.在金属切削机床型号中,表示机床的规格大小和工作能力的是( )A.通用特性代号B .机床的主参数C .结构特性代号 D.重大改进顺序号33.下列金属切削机床中,主运动不是旋转运动的是( )A.车床B .铣床C .钻床 D.刨床34.需在Z 4012型钻床上钻削6mm 通孔,钢板厚度为5mm ,背吃刀量是( )A.2mmB .3mmC .5mmD.6mm 35.下列焊接方法中,属于压焊的是( )A.气焊B .埋弧焊C .激光焊 D.电阻焊36.正弦交流电流i =52s i n 31.4t -π6æèçöø÷A ,下列描述正确的是( )A.有效值是52A B .初相位是-π6C .周期是0.02s D.频率是50H z37.图11所示,当滑动变阻器触头向下滑动时,灯H L 1㊁H L 2亮度变化是( )A.H L 1㊁H L 2均变亮B .H L 1㊁H L 2均变暗C .H L 1变亮,H L 2变暗D.H L 1变暗,H L 2变亮38.图12所示电路中,节点㊁支路㊁网孔数分别是( )A.3㊁4㊁5B .4㊁5㊁6C .4㊁6㊁3D.6㊁5㊁4图11图12图1339.图13所示,当导线中通入电流时,小磁针N极偏转的方向是()A.垂直纸面向里B.垂直纸面向外C.平行纸面向上D.平行纸面向下40.三相四线制线路中任意两线间的电压,U23=U24=380V,U12=220V,则中性线是()A.1号线B.2号线C.3号线D.4号线41.用于整流的二极管是()A.2A K4B.2A P9C.2C Z14FD.2C W20A42.用指针式万用表的电阻挡检测二极管引脚极性及其好坏,应选择的电阻挡是()A.Rˑ1挡B.Rˑ10挡C.Rˑ100挡D.Rˑ10k挡43.三相异步电动机的定子绕组通入三相对称交流电,在气隙中产生的磁场是()A.脉动磁场B.恒定磁场C.水久磁场D.旋转磁场44.电动机铭牌上标有 220/380V ㊁ Δ/Y ,采用YΔ降压起动时,绕组两端电压为()A.127VB.220VC.311VD.380V45.普通车床上的照明变压器是()A.380V/220VB.380V/36VC.220V/36VD.36V/220V46.下列说法不符合机械制图基本规定的是()A.尺寸标注时,角度的尺寸数字一律水平书写B.用尺规绘图时,图样中的汉字应书写成仿宋体C.图纸的基本幅面中最小的为A4幅面,最大的为A0幅面D.标题栏一般位于图纸右下角,标题栏中的文字方向为看图方向47.下列关于机件表示法的叙述中,不符合机械制图标准的是()A.视图主要用于表达机件外部结构形状B.视图分为基本视图㊁向视图㊁局部视图和斜视图四种C.局部放大图可画成视图,也可画成剖视图,但必须用放大比例绘制D.根据剖切范围的大小,剖视图可分为全剖视图㊁半剖视图和局部剖视图48.针对组合体而言,下列说法错误的是()A.组合体的组合形式有叠加型㊁切割型和综合型三种B.组合体中形体的相邻表面之间可能形成共面㊁相切或相交三种特殊关系C.组合体应标注各部分定形尺寸㊁定位尺寸和总体尺寸,相贯线上也应标注定形尺寸D.读组合体视图时,运用形体分析法把几个视图联系起来读图,分析各部分的形状和相对位置及连接关系,综合想象物体的形状49.一基本体在主视图上的投影为长方形,在左视图上的投影为等腰三角形,则该基本体是() A.长方体B.三棱锥C.回转体 D.三棱柱50.下列画法中,不符合机械图样特殊表示法的是()A.用全剖视图表达内外螺纹旋合时,旋合部分的内螺纹画法与旋合前的画法一致B.在两直齿圆柱齿轮啮合的全剖视图中,啮合区内一个齿轮的齿顶线画成虚线C.螺纹紧固件的连接画法中,当剖切平面通过螺杆的轴线时,螺栓,螺柱㊁螺钉以及螺母㊁垫圈等均按视图绘制D.在普通平键链接的断面图中,键与键槽的两个侧面配合,只画一条线㊂键的顶面与轮毂键槽的底面之间间隙很小,可采用夸大画法,画两条线卷二(非选择题共100分)二㊁简答作图题(本大题8个小题,共50分)1.(本小题5分)图21为电动机点动与连续运行控制电路原理图㊂将电器的文字符号及导线补画完整㊂图212.(本小题6分)图22为某车床的液压传动系统原理图,能够实现两缸顺序动作,阀1的调定压力为4M P a,阀2的调定压力为2M P a㊂看懂原理图,完成下列问题:(1)在虚线框内补画单向变量泵㊂(2)写出阀1㊁阀2的名称㊂(3)当1Y A通电时,写出两缸的动作顺序㊂(4)写出阀1的开启条件㊂图223.(本小题5分)加工一批齿轮,现有的金属材料牌号是:08㊁45㊁20C r㊁C r WM n㊂回答下列问题:(1)加工变速齿轮,应选择的金属材料牌号是哪一个?(2)上述金属材料牌号中,硬度最高和最低的分别是哪一个?(3)变速齿轮在粗加工之前为改善切削加工性能,应采用哪一种热处理工艺?(4)加工传动齿轮,应选择的金属材料牌号是哪一个?4.(本小题6分)图23为一轴的尺寸公差带图,回答下列问题:(1)轴的实际尺寸为45.022mm,则实际偏差是多少?判断该轴是否合格㊂(2)若此轴与45+0.0390的孔相配合,则该组配合属于哪种配合制?(3)该轴的极限尺寸是多少?图23 5.(本小题8分)制作一批图24所示的六角螺母,毛坯采用车削加工后直径为32ʃ0.02mm㊁厚度为12ʃ0.1mm的圆钢㊂回答下列问题:(1)使用万能分度头进行划线时,分度头的手柄在分度盘中有66个孔的孔圈上,每次划线转6圈后再转多少个孔?(2)依次进行锯㊁锉加工时,正六方体表面的加工顺序应是1ң①ң3ң②ң2ң③,写出①㊁②㊁③所对应加工面的顺序号㊂(3)为保证基准面的平面度要求,加工时用什么方法进行检测?与刀口形直尺配合使用的量具是什么?(4)攻制M12螺纹,起攻时应选用哪一支丝锥?图246.(本小题5分)根据图2-5所给视图,绘制其正等轴测图㊂图257.(本小题5分)根据图26所给视图,绘制其全剖左视图㊂图268.(本小题10分)根据图27所示零件图,回答下列问题:图27(1)左视图中36圆柱孔的定位尺寸有哪两个?(2)按自左向右的排列顺序,写出零件表面A㊁B㊁C㊁D四个点在空间的位置㊂(3)根据图中标注的尺寸,按1ʒ2比例绘制该零件的右视图(只画可见轮廓线,铸造圆角省略不画)㊂三㊁分析计算题(本大题2个小题,共15分)1.(本小题5分)如图31所示,已知理想电源E,R1=R2=2Ω,R3=4Ω,U R3=16V㊂求:(1)电阻R1两端的电压U R1㊂(2)电阻R2消耗的功率P R2㊂(3)电源电动势E㊂图312.(本小题10分)图32为某一机构传动简图,电动机的转速n=960r/m i n,该传动系统中的齿轮均为标准齿轮,模数m=2.5mm,齿数如图所示㊂分析传动简图,回答下列问题:图32(1)齿条的移动速度有几种?(2)判断齿条的移动方向㊂(3)齿条的最大移动速度是多少?(计算时π取整数)(4)齿轮8的齿数是多少?(5)当齿轮5与齿轮7啮合时,主轴转一转,工作台移动的距离是多少?四㊁综合应用题(本大题3个小题,共35分)1.(本小题10分)图41所示的单相变压器中,1㊁2为一个绕组的两端,3㊁4为另一绕组的两端,1㊁2间接直流电源,3㊁4间接毫安表㊂完成下列问题:(1)变压器的工作原理是什么?(2)铁心所用的冷轧硅钢片的厚度是多少?(3)铜损耗和铁损耗有何关系时,变压器的效率最高?(4)当开关S闭合瞬间,毫安表指针正向偏转,则哪一端和1端为同名端?(5)理想变压器,原绕组线圈为500匝,副绕组线圈为100匣,当原绕组接220V交流电吋,副绕组输出的电压是多少?图412.(本小题15分)加工图42所示的阶梯轴㊂毛坯采用55ˑ238的棒料,粗㊁精加工分开,采用双顶尖装夹保证加工精度㊂完成下列问题:图42(1)将表41中括号内的工序内容填写在答题卡相应位置㊂表41 阶梯轴加工工艺卡片工序工种工步工序内容1下料55ˑ238棒料2热处理正火3车(1)三爪卡盘装夹,车端面,钻中心孔,(①)(2)调头装夹,车右端面,保总长,(②)(3)一夹一顶,粗车32㊁22外圆,粗车锥面(4)双顶尖装夹,精车50㊁32外圆㊁台阶,(③)(5)调头,双顶尖装夹,精车32㊁22外圆㊁台阶,精车锥面,(④),倒角,(⑤)4钳划出键槽加工线5铣铣键槽工序工种工步工序内容6热处理调质处理7检验检验入库(2)解释金属切削机床型号C A6140中 40 的含义㊂(3)精车阶梯轴时,切削用量中对表面粗糙度影响最大的是哪一个?(4)为保证加工精度,需在加工过程中使用测量工具进行测量㊂现提供:游标卡尺㊁千分尺㊁万能角度尺㊁螺纹环规㊁百分表和V形铁㊂根据所提供的测量工具,补全表格㊂测量项目测量工具直径尺寸同轴度锥度螺纹(5)零件左端轴尺寸32+0.042+0.017,其基本偏差代号为n,公差等级为7级,用公差带代号和偏差值的形式写出该尺寸㊂3.(本小题10分)图43所示蝴蝶阀是用于管道上截断气流的阀门装置,它是通过齿轮㊁齿条机构来控制阀门实现截流㊂当外力推动齿杆12左右移动时,与齿杆啮合的齿轮8带动阀杆4转动,使阀门3开启或关闭㊂根据蝴蝶阀装配图,完成下列问题:图43(1)74㊁44㊁16H8f8各是什么尺寸?(2)画出1号件阀体的仰视图(尺寸从图中量取,只画可见轮廓线,铸造圆角省略不画)㊂。
山东省2019年普通高校招生(春季)考试汽车类专业知识试题本试卷分卷一(选择题)和卷二(非选择题)两部分,满分200分,考试时间120分钟㊂考生请在答题卡上答题,考试结束后,请将本试卷和答题卡一并交回㊂卷一(选择题 共100分)一㊁选择题(本大题50个小题,每小题2分,共100分㊂在每小题列出的四个选项中,只有一项符合题目要求,请将符合题目要求的选项字母代号选出,并填涂在答题卡上)1.依据国家标准,机械制图中粗实线和细实线的线宽比例是A.2ʒ1B .3ʒ1C .4ʒ1 D.5ʒ12.如图11所示为零件主㊁俯视图,与之对应的左视图是图11图123.如图12所示为对开式车门机构示意图,该机构属于A.曲柄摇杆机构B .双曲柄机构C .双摇杆机构D.曲柄滑块机构4.在下列选项中,适宜驱动汽车空调压缩机的传动带是A.平带B .圆带C .同步带 D.多楔带5.齿轮端面上标准模数和压力角所在的圆周是A.齿顶圆B .齿根圆C .分度圆 D.基圆6.手动变速器为保证传动平稳噪声低,多采用A.直齿圆柱齿轮B .斜齿圆柱齿轮C .直齿锥齿轮 D.曲齿锥齿轮7.蜗杆传动在汽车上的应用较少,主要原因是A.传动效率低B .传动比不准确C .易导致冲击 D.自锁性能差8.单排行星齿轮机构,中心轮固定,齿圈主动,行星架输出时,该挡位是A.减速挡B .直接挡C .增速挡 D.倒挡9.汽车发电机的转子轴,按所承受的载荷分类是A.心轴B .传动轴C .转轴 D.阶梯轴10.汽车差速器与半轴之间的连接多采用A.平键连接B .半圆键连接C .楔键连接 D.花键连接11.汽车发动机的活塞销,按销的作用分类是A.定位销B .连接销C .安全销 D.紧固销12.螺纹参数中的公称直径指的是A.大径B .小径C .中径 D.内径13.连接液力变矩器导轮与导轮轴或导轮套管的构件是A.刚性联轴器B .挠性联轴器C .单向离合器 D.摩擦离合器14.目前广泛应用的发动机冷却液是A.甲二醇型B .乙二醇型C .丙二醇型 D.丁二醇型15.液压系统速度控制阀的表达符号是16.处于变化磁场中的线圈,与感应电动势大小成正比的是A.磁通的大小B .磁通变化量C .磁感应强度的大小 D.磁通量的变化率17.某三相四线制电源,1号和2号线,2号和4号线间电压均是380V ,中性线是A.1号线B .2号线C .3号线 D.4号线18.应用于汽车起动机中的直流电动机电枢绕组的作用是A.产生单向电流B .产生恒定转矩C .产生电磁转矩 D.产生恒定电流图1319.如图13所示电路,已知E =12V ,R 1=600Ω,R 2=200Ω,稳压管的反向击穿电压为5V ,则输出电压U 0是A.12VB .3VC .5VD.0.7V20.仅有一个输入端的门电路是A.与门B .或门C .非门 D.或非门21.四行程直列六缸发动机的做功间隔角是A.360ʎB.180ʎC.120ʎD.90ʎ22.活塞在下止点时,活塞顶部以上的容积是A.气缸工作容积B.燃烧室容积C.发动机工作容积D.气缸总容积23.扭曲环的安装方向是A.内圆切槽的环槽口应向上,外圆切槽的环槽口应向下B.内圆切槽的环槽口应向上,外圆切槽的环槽口应向上C.内圆切槽的环槽口应向下,外圆切槽的环槽口应向下D.内圆切槽的环槽口应向下,外圆切槽的环槽口应向上24.为减轻活塞对缸壁的 敲击 ,活塞销座孔轴线是A.向压缩行程受侧压力较小的一侧偏移B.向做功行程受侧压力较小的一侧偏移C.向压缩行程受侧压力较大的一侧偏移D.向做功行程受侧压力较大的一侧偏移25.发动机活塞的基本形状是A.裙部横截面呈圆形B.沿轴线方向壁厚上薄下厚C.上小下大近似圆锥形D.活塞裙部的竖槽为绝热槽26.四行程直列四缸发动机,凸轮轴上同名凸轮中线间的夹角是A.720ʎB.360ʎC.120ʎD.90ʎ27.过量空气系数α=1.05~1.15的混合气是A.功率混合气B.经济混合气C.浓混合气D.理论混合气28.下列选项中,属于柴油机高压油路元件的是A.油水分离器B.柴油滤清器C.输油泵D.喷油器29.下列选项中,属于电控发动机执行器的是A.氧传感器B.空气流量计C.曲轴位置传感器D.活性炭罐电磁阀30.用于直接测量进气量的质量流量型传感器是A.卡门旋涡式空气流量计B.热线式空气流量计C.进气歧管压力传感器D.节气门位置传感器31.发动机运转时若节温器主阀门卡死在阀座上,发动机冷却液将A.不循环B.只有小循环C.只有大循环D.混合循环32.发动机设置废气再循环系统的主要目的是A.减少碳颗粒的排放量B.减少C O的排放量C.减少C H的排放量D.减少N O X的排放量33.热型火花塞适用于A.低速低压缩比汽油机B.高速高压缩比汽油机C.低速低压缩比柴油机D.高速高压缩比柴油机34. F F 所代表的传动系布置形式是A.发动机前置前轮驱动B.发动机后置后轮驱动C.发动机前置后轮驱动D.发动机中置后轮驱动35.汽车变速器中,具有改变转矩㊁转速和旋转方向的机构是A.自锁机构B.变速操纵机构C.互锁机构D.变速传动机构36.载货汽车的前桥广泛采用的类型是A.转向桥B.驱动桥C.转向驱动桥D.支持桥37.具有转向轮自动回正作用的车轮定位参数是A.主销后倾角和主销内倾角B.主销后倾角和车轮外倾角C.主销后倾角和车轮前束D.车轮外倾角和车轮前束38.下列元件中,属于转向操纵机构的是A.转向横拉杆B.转向盘C.转向器D.转向节39.小型汽车驻车制动系统通常采用A.液压制动B.气压制动C.机械制动D.发动机制动40.车辆行驶时,鼓式制动器中旋转的元件是A.制动轮缸B.制动鼓C.制动盘D.制动底板41.在汽车液压制动系统中将机械能转换成液压能的元件是A.制动轮缸B.制动蹄片C.制动主缸D.制动油管42.汽车上各用电设备之间多采用A.并联连接B.串联连接C.先并联后串联D.先串联后并联43.起动机产生较大转矩的时刻是在A.刚闭合起动开关时B.驱动小齿轮啮合前C.驱动小齿轮啮合后D.刚松开起动开关时44.永磁式起动机中,用永久磁铁代替了普通起动机的A.电枢绕组B.励磁绕组C.吸引线圈D.保持线圈45.前照灯中将灯泡的散射光改变成平行光束的装置是A.配光屏B.遮光镜C.散光镜D.反射镜46.汽车前雾灯的颜色一般是A.红色B.黄色C.白色D.蓝色图1447.如图14所示指示灯的主要功能是A.制动器故障时亮起B .制动器正常时亮起C .A B S 正常时亮起D.A B S 故障时亮起48.空调系统中的高压开关安装在A.高压管路侧B .低压管路侧C .鼓风机上 D.蒸发器上49.在空调系统中,将气态制冷剂凝结,同时释放热量的元件是A.储液干燥器B .膨胀阀C .冷凝器 D.压缩机50.目前小型汽车上的刮水器一般采用A.电动式刮水器B .气动式刮水器C .液压式刮水器 D.真空式刮水器卷二(非选择题 共100分)二㊁简答作图题(本大题7个小题,共40分)1.(本小题5分)图21所示为薄板材料的夹持与锯削㊂根据实践经验,请回答下列问题:图21(1)(a )图和(b)图中,薄板的哪种夹持方法是正确的?(2)(a )图和(b)图中,锯条的哪种安装方法是正确的?(3)薄板锯削时,应优先选用粗牙锯条还是细牙锯条?(4)分析图21中的起锯方法是远起锯还是近起锯㊂2.(本小题8分)根据图22所示结构㊂请回答下列问题:图22(1)写出图中1所示元件的名称,该元件对轴有哪种作用?(2)写出图中2所示元件的名称,该元件对轴上零件有哪种作用?(3)写出图中防松元件3的名称,该防松方法是摩擦力防松还是机械防松?(4)对齿轮起轴向定位作用的轴上结构和零件各是什么㊂3.(本小题7分)根据图23中的主㊁俯视图,将左视图补画完整㊂图234.(本小题5分)根据图24所示的润滑系机油滤清的示意图㊂请回答下列问题:图24(1)写出图24中1㊁2所示元件的名称㊂(2)(a)图和(b)图哪个为全流过滤式?(3)写出(a)图中3所示元件的名称及作用㊂5.(本小题5分)根据图25所示的曲轴示意器㊂请回答下列问题:图25(1)写出图中部位1的名称㊂(2)从图中分析,该曲轴适用于直列式几缸发动机?(3)该曲轴在发动机中有几处支承?该曲轴支承方式是全支承还是非全支承?6.(本小题4分)如图26所示为某汽车转向系统示意图,请回答下列问题:图26(1)写出图中1㊁2所示元件的名称㊂(2)从图中分析,该转向系统是机械式转向系还是动力式转向系?7.(本小题6分)如图27所示为盘式车轮制动器示意图㊂请回答下列问题:图27(1)写出图中1㊁3所示元件的名称㊂(2)写出图中2所示元件的名称,测量其厚度时所用的量具是什么?(3)从图中分析,该制动器属于浮钳盘式还是定钳盘式?三㊁分析计算题(本大题3个小题,共32分)1.(本小题10分)图31所示液压系统,液压缸无杆腔活塞有效面积A1=4ˑ10-2m2,有杆腔活塞有效面积A2=3ˑ10-2m2,液压泵工作流量q=6ˑ10-4m3/s,液压系统调整工作压力p=4.5ˑ106P a㊂不计压力泄露损失,请回答下列问题:图31(1)写出液压泵工作时,系统工作压力调整元件的数字代号及其名称㊂(2)计算图示换向阀状态下,该液压系统工作时,液压缸产生的最大工作推力F m a x㊂(3)要实现液压缸活塞快速运动,需调整换向阀到中位还是右位?计算液压缸活塞最高运动速度v m a x㊂2.(本小题10分)如图32所示,E=10V,R1=20Ω,R2=60Ω,R3=30Ω㊂不计电压表与电源内阻对电路的影响,请回答下列问题:图32(1)当开关S接到0时,电阻R1和R2是何种连接方式?电压表的该数U0是多少?(2)当开关S接到1时,电阻R1㊁R2㊁R3是何种连接方式?电压表读数U1是多少?(3)当开关S接到2时,电阻R1是何种工作状态?电压表的读数U2是多少?3.(本小题12分)如图33所示为电源系统的工作原理示意图㊂请回答下列问题:图33(1)写出图中1㊁2所示元件的名称㊂(2)图中二极管V D7㊁V D8㊁V D9是励磁二极管还是功率二极管?(3)根据原理分析,如果发电机正常发电,元件2是熄灭还是点亮?该发电机是内搭铁式还是外搭铁式?(4)若用电设备的电阻R=10Ω,发电机输出电压为14.5V,计算用电设备上的电流I R㊂(5)在答题卡电路图中用粗实线画出他励时经过元件1的电流回路(元件内部不描线)㊂四㊁综合应用题(本大题2个小题,共28分)1.(本小题14分)如图41所示的发动机配气机构示意图㊂请回答下列问题:图41(1)图中凸轮属于端面凸轮还是盘形凸轮?(2)写出图中1㊁5所示元件的名称㊂(3)该配气机构内外气门弹簧旋向相同还是相反?(4)写出图中3所示元件的名称,根据图中分析,该元件采用的是哪种固定方式?(5)该配气机构的凸轮轴布置形式是哪种?气门开启与关闭的运动规律取决于什么?(6)如调整气门间隙,写出图中需更换的元件代号㊂2.(本小题14分)如图42所示为汽车传动系统的结构示意图㊂请回答下列问题:图42(1)写出图中1㊁2所示总成名称㊂(2)写出在传动系中起降速增扭作用的两个总成名称㊂(3)若图中轮胎型号为195/60R14,其中数字60含义是什么?轮辋尺寸是多少?(4)从图中分析,该主减速器是单级还是双级?主减速器从动锥齿轮转速为n0,左右半轴齿轮转速分别为n1和n2,用公式表达三者间的关系㊂(5)若行星齿轮仅公转不自转,汽车处于转弯行驶还是直线行驶状态?。
本试卷分卷一（选择题）和卷二（非选择题）两部分。
满分200 分，考试时间120分钟。
考试结束后，请将本试卷和答题卡一并交回。
卷一（选择题，共100分）一、选择题（本大题50个小题，每小题2分，共100分。
在每小题列出的四个选项中，只有一项符合题目要求，请将符合题目要求的选项字母代号选出，并填涂在答题卡上）1. 普通平键有圆头（A型）、平头（B）型和单圆头（C型）三种型式，当轴的强度足够，键槽位于轴的中间部位时，应选择______ 为宜。
A. （A）型B . （B）型 C. （C）型D . （B）型或（C）型2. __________________________________________ 普通平键连接的主要用途是使轴与轮毂之间_________________________ 。
A. 沿轴向固定并传递轴向力B. 沿轴向可做相对滑动并具有导向作用C. 沿周向固定并传递转矩D .安装与拆装方便3. ________________________________________________________ 普通螺旋转动时，和从动件做直线移动的方向无关的因素是__________ 。
A. 螺旋的旋向B .螺纹的回转方向C.螺纹的导程 D .螺纹的类型4. ______________________________ 不属于滑动摩擦螺旋传动的是___________________________________ 。
C.滚动螺旋传动D.单螺旋传动5. ______________________________ 联轴器与离合器的根本区别是。
A. 联轴器能用来联接两轴，而离合器还可以用来联接轴上的其他旋转零件B. 联轴器能用来传递转矩，而离合器除传递转矩外，还可用作安全、定向或起动装置C. 联轴器只能在轴停转的状态下才能完成两轴的接合或分离，而离合器却可随时完成两轴的接合或分离D. 联轴器可以采用弹性元件来缓冲吸振，而离合器则没有这种特性图1-16. _________________________ 洗衣机的定时器是属于部分。

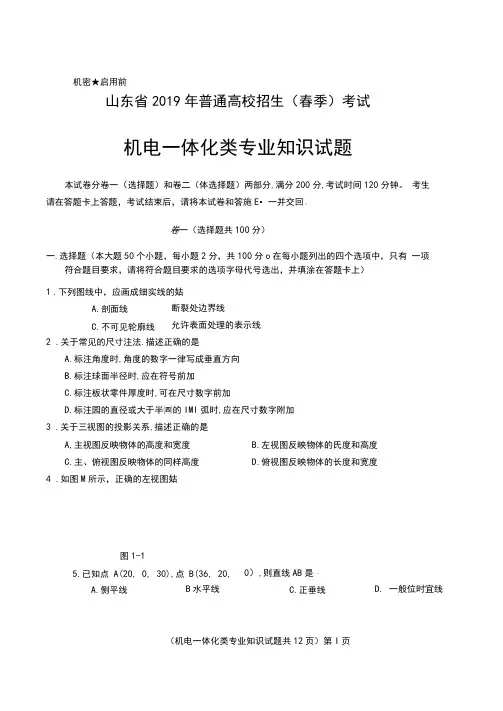

（机电一体化类专业知识试题共12页）第I 页山东省2019年普通高校招生（春季）考试机电一体化类专业知识试题本试卷分卷一（选择题）和卷二（体选择题）两部分,满分200分,考试时间120分钟。
考生请在答题卡上答题，考试结束后，请将本试卷和答施E •一并交回。
卷一（选择题共100分）一.选择题（本大题50个小题，每小题2分，共100分o 在每小题列出的四个选项中，只有 一项符合题目要求，请将符合题目要求的选项字母代号选出，并填涂在答题卡上）1 .下列图线中，应画成细实线的姑断裂处边界线允许表面处理的表示线2 .关于常见的尺寸注法.描述正确的是A.标注角度时,角度的数字一律写成垂直方向B.标注球面半径时,应在符号前加C.标注板状零件厚度时,可在尺寸数字前加D.标注园的直径或大于半㈣的IMI 弧时,应在尺寸数字附加 3 .关于三视图的投影关系,描述正确的是A,主视图反映物体的高度和宽度 B.左视图反映物体的氏度和高度 C.主、俯视图反映物体的同样高度 D.俯视图反映物体的长度和宽度4 .如图M 所示，正确的左视图姑机密★启用前A.剖面线 C.不可见轮廓线图1-15.已知点 A(20, 0, 30),点 B(36, 20, A.侧平线B 水平线0）,则直线AB 是・C.正垂线D. 一般位时宜线6.如图1・2所示.正确的左视图是7,假想川剖切面将物体的某处切断,仅画出该剖切面与物体接触部分的图形•称为A,斜视图B.局部剖视图 C.半剖视图 D.断面图8.画半剖视图时,视图与剖视图分界线的线型是A,细实线B,粗实线 C.细点画线 D.波浪线9.如图1-3所示，夕K纹的画法正确的是日⑥日⑥口G曰。
A. B. C. D.图1-310.用两个螺钉固定在键槽中且中部设有起悔螺孔的平键是A.导向平处B. A型平健C. B型平蝴D. C型平领11.下列防松措施中.玷用于机械内部运动构件的连接且防松嘤求较高场合的是A,对顶摞母防松 B.锁紧螺母防松 C.冲黄垫圈防松 D.止动垫片防松12.下列联轴器中，适用于投荷平松、转速稳定、两轴对中良好场合的是A.凸缘联轴器B滑块联轴器 C.弹性柱销联轴器 D.万向联轴粕13.如图1・4所示,手摇唧筒采用的机构类型是A.曲柄导杆机构B.曲柄滑块机构C.曲柄摇块机构D.摇杆滑块机构14.饺链四杆机构ABCD,已知4>800mm, 8GI300mm, C7> 1000mm. J/>l200mm o若机构具有急何特性.则主动杆是.（机电-体化类专业知识试题共12页）第2页A. CD杆B. BC杆C. AB杆D.AD杆（机电-体化类专业知识试题共12页）第2页(机电一体化类专业知识试题 共12页)第4页15 .齿轮1、2、3、4均为标准直齿㈣柱齿轮，已知齿轮1： ©=24. g=3mm;齿轮2： zzFO,/»a2=4mm ；齿轮3： zj=3O ,力尸13.5mm ；齿轮4：A=40,%=5mm 。
