工业CT技术和原理

工业CT仪器研发生产方案

一、实施背景

随着工业4.0的推进，工业自动化和智能化成为了制造业的重要发展方向。其中，无损检测作为质量控制的关键环节，对于保证产品质量和提高生产效率具有重要意义。然而，传统的无损检测方法如X射线、超声波等存在检测结果解读依赖人工、检测灵敏度低等问题。因此，开发一种高精度、高分辨率、自动化的无损检测方法是行业发展的迫切需求。工业CT（Computed Tomography）仪器作为一种先进的无损检测技术，能够实现物体的内部结构可视化，为工业生产提供更精确的质量控制依据。

二、工作原理

工业CT仪器采用X射线源对物体进行扫描，并收集透过物体的X射线。这些射线经过重建算法处理后，生成物体内部的二维图像。通过旋转物体并多次扫描，可以从不同角度获取图像，最后经过计算机重建算法处理生成物体内部的3D模型。该模型可以直观地展示物体的内部结构，并可以对任意角度进行观察和分析。

三、实施计划步骤

1. 需求分析：明确工业CT仪器的市场需求和技术发展趋势，确定研发目标和产品定位。

2. 技术研究：开展工业CT仪器相关的技术研究和理论基础研究，包括X射线物理、计算机图像处理、机械设计等领域。

3. 硬件设计：根据需求和技术研究结果，设计工业CT仪器的硬件结构，包括X射线源、探测器、机械运动系统等。

4. 软件研发：开发工业CT仪器的软件系统，包括图像采集、处理、重建等功能。

5. 样品制作与测试：制作工业CT仪器的样品，并进行各项性能指标的测试和验证，确保产品的稳定性和可靠性。

6. 推广应用：将工业CT仪器推向市场，并进行推广和销售，同时收集用户反馈和市场需求，持续改进产品。

四、适用范围

工业CT仪器适用于以下领域：

1. 制造业：用于产品质量检测、内部结构分析、逆向工程等。

2. 航空航天：用于零部件的无损检测、装配精度检测等。

3. 汽车行业：用于零部件的无损检测、车身结构分析等。

工业CT原理及系统组成

工业CT系统主要由四个部分构成：X射线源、样品支架、探测器和数据处理系统。

首先是X射线源。工业CT系统通常使用射线管、同轴射线管或微焦点X射线发生器作为X射线源。它们能够产生高能量的X射线束，通过射线束投射到待测物体上，并穿透物体，形成明暗不同的像素，记录物体内部的信息。

其次是样品支架。样品支架用于固定待测物体，通常由平台、旋转轴和移动机构组成。通过旋转、平移或倾斜样品，使得X射线能够从不同角度照射待测物体，以获取更全面的内部信息。

探测器是工业CT系统中的关键组件之一，用于接收和记录由X射线交互后产生的信号。根据探测器的类型可以分为线阵探测器和面阵探测器。线阵探测器由大量的单元组成，每个单元能够测量通过其位置的X射线强度。而面阵探测器由大量的像素组成，每个像素能够测量通过其位置的X射线能量。探测器将测量到的信号转换成电信号，并传输给数据处理系统进一步处理。

最后是数据处理系统，主要包括探测器信号的采集、图像重建和显示。数据处理系统通过采集探测器的信号，根据不同的算法和重建方法，将二维的投影数据转换成三维的数据集。常见的重建算法有滤波反投影算法、迭代重建算法等。重建后的数据集可以通过体绘制、切片绘制等方式进行图像显示，显示出物体的三维内部结构。

工业CT原理基于X射线的穿透能力，通过对物体的多个投影图像进行重建，得到物体内部的三维结构。在CT扫描过程中，X射线源发出高能量的X射线，经过物体的吸收、散射和衰减等过程后，到达探测器上形成图像。为了获取物体的全面信息，需要对物体进行多次旋转或移动，以获得不同角度的投影图像。通过将这些投影图像进行重建，得到物体内部的三维信息。

工业CT系统在工业领域有着广泛的应用，例如用于零部件的缺陷检测、材料内部结构的分析等。它具有高分辨率、非接触、不破坏性、全面性等优点，可以实现对复杂结构和微小缺陷的检测。同时，工业CT系统还可以结合其他成像技术，如数字图像处理、机器学习等，进一步提高检测和分析的准确性和效率。

工业ct原理

工业CT原理。

工业CT（Computed Tomography）是一种非破坏性检测技术，它利用X射线通过被检测物体并在不同角度上进行多次投影，然后通过计算机重建出被检测物体的三维内部结构图像。工业CT技术在汽车制造、航空航天、电子设备、医疗器械等领域有着广泛的应用，能够对材料的内部缺陷、结构、尺寸等进行全面、准确的检测和分析。

工业CT的原理主要包括X射线成像、投影数据采集、重建算法和图像显示等几个方面。

首先，X射线成像是工业CT的基础。X射线是一种高能量电磁波，它能够穿透大多数物质，并在不同密度的物质中被吸收或散射。当X射线通过被检测物体时，不同密度的物质会对X射线产生不同的吸收或散射作用，形成X射线投影图像。

其次，投影数据采集是工业CT的关键步骤。在进行CT扫描时，需要通过旋转台将被检测物体以不同角度进行旋转，同时X射线源和探测器也需要随之旋转，以获取不同角度上的X射线投影数据。这些投影数据将作为重建算法的输入，用于计算被检测物体的三维内部结构。

重建算法是工业CT的核心技术之一。通过对投影数据的处理和计算，可以得到被检测物体的三维密度分布图像。常见的重建算法包括滤波反投影算法、迭代重建算法等，它们能够对X射线投影数据进行逆向重建，得到高质量的三维图像。

最后，图像显示是工业CT的输出环节。重建出的三维图像需要经过图像处理和显示系统进行处理，以便工程师或操作人员能够直观地观察和分析被检测物体的内部结构。图像显示系统通常包括图像处理软件、图像分析工具和图像显示设备，能够提供高分辨率、高对比度的图像，帮助用户准确判断被检测物体的内部情况。 总的来说，工业CT技术在工业生产和科学研究中具有重要意义，它能够实现对物体内部结构的非破坏性、全面性的检测和分析，为产品质量控制和工艺改进提供了有效手段。随着计算机和成像技术的不断发展，工业CT技术将会在更多领域得到广泛应用，为工业制造和科学研究带来更多的便利和创新。

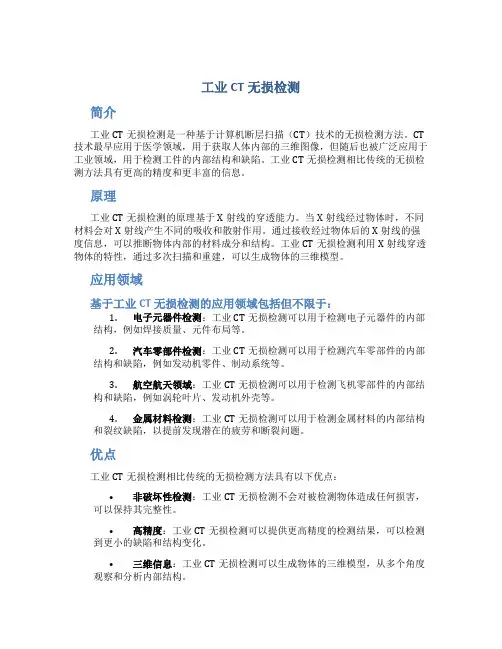

工业CT无损检测

简介

工业CT无损检测是一种基于计算机断层扫描（CT）技术的无损检测方法。CT技术最早应用于医学领域，用于获取人体内部的三维图像，但随后也被广泛应用于工业领域，用于检测工件的内部结构和缺陷。工业CT无损检测相比传统的无损检测方法具有更高的精度和更丰富的信息。

原理

工业CT无损检测的原理基于X射线的穿透能力。当X射线经过物体时，不同材料会对X射线产生不同的吸收和散射作用。通过接收经过物体后的X射线的强度信息，可以推断物体内部的材料成分和结构。工业CT无损检测利用X射线穿透物体的特性，通过多次扫描和重建，可以生成物体的三维模型。

应用领域

基于工业CT无损检测的应用领域包括但不限于：

1. 电子元器件检测：工业CT无损检测可以用于检测电子元器件的内部结构，例如焊接质量、元件布局等。

2. 汽车零部件检测：工业CT无损检测可以用于检测汽车零部件的内部结构和缺陷，例如发动机零件、制动系统等。

3. 航空航天领域：工业CT无损检测可以用于检测飞机零部件的内部结构和缺陷，例如涡轮叶片、发动机外壳等。

4. 金属材料检测：工业CT无损检测可以用于检测金属材料的内部结构和裂纹缺陷，以提前发现潜在的疲劳和断裂问题。

优点

工业CT无损检测相比传统的无损检测方法具有以下优点：

• 非破坏性检测：工业CT无损检测不会对被检测物体造成任何损害，可以保持其完整性。

• 高精度：工业CT无损检测可以提供更高精度的检测结果，可以检测到更小的缺陷和结构变化。

• 三维信息：工业CT无损检测可以生成物体的三维模型，从多个角度观察和分析内部结构。 • 快速检测：工业CT无损检测可以在较短的时间内完成检测过程，提高工作效率。

局限性

工业CT无损检测也存在一些局限性：

• 能源消耗：工业CT无损检测需要大量的能源供应，不适用于一些能源有限的场景。

• 成本较高：相比传统的无损检测方法，工业CT无损检测设备和服务的成本较高。
