热电厂工艺流程

1 外部的煤用火车或汽车运进厂后，由螺旋卸车机（或汽车卸车机）卸入缝式煤槽，经运煤皮带送到贮煤仓，经碎煤机破碎后，再由运煤皮带机送到煤仓间，经磨煤机粉末处理后被送到锅炉燃烧，加热锅炉的水，使其变为高温高压蒸汽，之后，高温高压蒸汽被送往汽轮机膨胀做功，推动转子高速旋转，从而带动发电机发电。

从汽轮机出来的热蒸汽通过冷凝器冷却成凝结水，经处理后循环使用。锅炉烟气经脱硝、除尘、脱硫后经烟囱排到空气中。

以下根据单元划分对各系统的工艺流程和设备布局进行详细叙述。各种职业病危害因素标注：1煤尘、2矽尘、3石灰石尘、4石膏尘、5其它粉尘、6噪声、7高温、8辐射热、9全身振动10一氧化碳、二氧化碳、二氧化硫、一氧化氮、二氧化氮、11工频电场、12六氟化硫、13盐酸、14氨、15肼。16硫化氢、17氢氧化钠、18硫酸、19二氧化氯、20甲酚。

2.7.1输煤系统：

自备热电厂改造工程建设时，电厂燃煤厂外运输采用火车来煤与公路汽车运输相结合的方式。拟从原有该项目铁路专用线上接出电厂运煤铁路专用线，所需燃料可方便地运送入厂。在厂址西侧与该项目的运煤通道相连，为燃料运输车辆的出、入口。本电厂燃用煤种为原煤。锅炉对燃料粒度要求：粒度范围≤30mm。

输煤系统中设有三处交叉。火车煤沟下部皮带机头部、筒仓下部皮带机头部、进煤仓间皮带机头部通过交叉均可实现带式输送机甲、乙路的切换运行。

2.7.1.1火车来煤：

火车来煤由该项目内部铁路将煤运至煤场，煤受卸设施为双线缝隙式煤槽。煤沟设计长150m，配三台螺旋卸车机将煤卸入缝式煤沟，煤沟上口宽13m，有效容量约4000t，可存放3列车的来煤量。火车煤沟下部皮带机头部、筒仓下部皮带机头部、进煤仓间皮带机头部通过交叉均为带式输送机甲、乙路的切换运行。 2 2.7.1.2汽车来煤

汽车来煤为与大同路相连的该项目运煤通道将煤运至煤场。汽车来煤采用自卸或机械卸车的方式将煤卸入地下缝式煤槽，煤槽上口宽8m，长约94m，有效容量约2500t。拟设计有3台汽车卸车机，共9个货位，另有6个自卸车货位，煤槽下带式输送机配叶轮给煤机。

热电厂工艺流程

热电厂是以火力发电为主的能源发电厂，它将化石燃料（如煤、油、天然气等）燃烧产生的热能转化为电能。下面将详细介绍热电厂的工艺流程。

首先，燃烧系统。热电厂的燃烧系统一般分为锅炉和燃气轮机两部分。锅炉是将燃料燃烧产生的高温高压蒸汽送入燃气轮机中，驱动燃气轮机运转。这也是热电厂的核心工艺之一。燃料经过一系列处理后，送入锅炉中进行燃烧。在锅炉内，燃料与空气进行充分混合并燃烧，产生高温高压水蒸汽。

然后是汽轮机系统。锅炉中产生的高温高压水蒸汽经过管道输送至汽轮机中，驱动其中的叶轮旋转。汽轮机通过转动的叶轮将热能转化为机械能，进而驱动发电机发电。汽轮机所产生的低温低压蒸汽送回锅炉中进行再次加热。

再者是烟气净化系统。燃烧燃料产生的烟气中含有各种固体颗粒、有害气体以及烟尘等污染物，因此需要进行净化处理。首先，烟气经过脱硫装置，去除其中的二氧化硫等有害气体。然后，烟气经过除尘器等设备，将其中的颗粒物和烟尘进行过滤和捕集，使烟气排放符合环保标准。

最后是发电系统。热电厂通过汽轮机驱动发电机发电。发电机将机械能转化为电能，并通过变压器升压后送入输电网，供给社会各个部门和生活用电。同时，发电过程中产生的废热亦可通过余热锅炉进行利用。余热锅炉将废热转化为蒸汽或热水，用于供暖、工业用热等其他用途。

总结起来，热电厂的工艺流程主要包括燃烧系统、汽轮机系统、烟气净化系统和发电系统。其中，燃烧系统负责将燃料燃烧产生的热能转化为高温高压蒸汽；汽轮机系统将蒸汽转化为机械能，驱动发电机发电；烟气净化系统用于去除燃烧产生的污染物；发电系统将机械能转化为电能，并向输电网供电。通过以上工艺流程，热电厂能够高效且可持续地将化石燃料的热能转化为电能，供给社会各个领域的用电需求。

热电厂水处理工艺流程

咱就说热电厂水处理工艺流程啊，这可真是个有意思的事儿呢！你想啊，水就像热电厂的小宝贝，得好好照顾着。

水从哪里来呢？那当然是从各种水源啦，就像我们人要吃饭一样，热电厂也得有水这个“粮食”呀。这些水可不能直接就用哦，那可不行，得给它来个大变身。

首先呢，得把水里那些脏东西啊、杂质啊给弄出去，就像我们打扫房间一样，把那些灰尘啦、垃圾啦都清理掉。这一步就叫做预处理啦，通过各种过滤啊、沉淀啊之类的操作，让水变得干净一些。

然后呢，水就进入了一个重要的环节，叫什么呢，对啦，叫软化！水有时候可硬啦，就像人有脾气似的。软化就是要把水的这个“硬脾气”给改掉，让它变得温顺起来。这样在热电厂里工作的时候，就不会给设备带来麻烦啦。

接下来呀，经过软化的水还要进行除盐处理呢。哎呀，这就好比给水里的盐分来个大清洗，把那些多余的盐都给弄走，不然水太咸了可不好呀。

再之后呢，水就变得很不错啦，但是还没完呢！还得给它加点料，比如加些化学药剂啥的，让水更健康，更适合在热电厂里发挥作用。

这一系列操作下来，水就像脱胎换骨了一样，从一个普普通通的水变成了一个厉害的“小战士”，可以在热电厂里大显身手啦！

你说这神奇不神奇？这就好比一个灰姑娘经过一系列的打扮和提升，变成了美丽的公主呀！而且哦，这个过程中每一步都很重要呢，少了哪一步都不行。就像我们盖房子，少了一块砖房子都不牢固呀。

所以啊，热电厂水处理工艺流程可真是个了不起的东西呢，它让水变得有价值，让热电厂能够正常运转。咱可得好好感谢这些工艺呀，没有它们，热电厂可就没法好好工作啦！这可不是我瞎说哦，你想想，如果水不干净，设备会不会容易坏呀？如果水太硬，会不会影响效率呀？这都是很实际的问题呢！总之，热电厂水处理工艺流程就是这么重要，这么神奇！

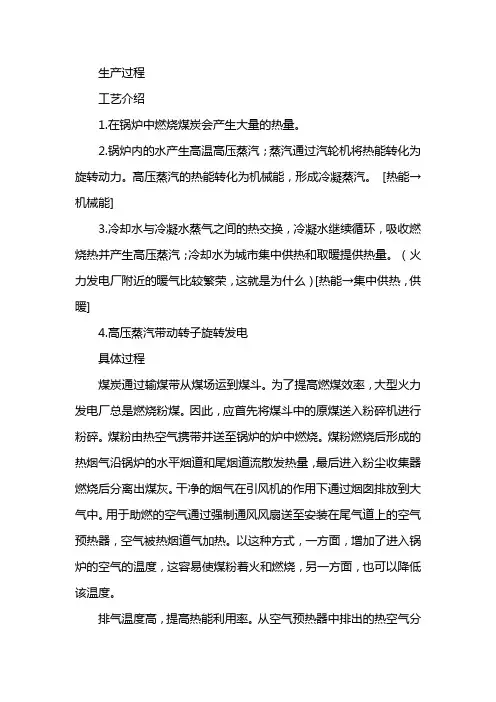

生产过程

工艺介绍

1.在锅炉中燃烧煤炭会产生大量的热量。

2.锅炉内的水产生高温高压蒸汽；蒸汽通过汽轮机将热能转化为旋转动力。高压蒸汽的热能转化为机械能，形成冷凝蒸汽。 [热能→机械能]

3.冷却水与冷凝水蒸气之间的热交换，冷凝水继续循环，吸收燃烧热并产生高压蒸汽；冷却水为城市集中供热和取暖提供热量。 （火力发电厂附近的暖气比较繁荣，这就是为什么）[热能→集中供热，供暖]

4.高压蒸汽带动转子旋转发电

具体过程

煤炭通过输煤带从煤场运到煤斗。为了提高燃煤效率，大型火力发电厂总是燃烧粉煤。因此，应首先将煤斗中的原煤送入粉碎机进行粉碎。煤粉由热空气携带并送至锅炉的炉中燃烧。煤粉燃烧后形成的热烟气沿锅炉的水平烟道和尾烟道流散发热量，最后进入粉尘收集器燃烧后分离出煤灰。干净的烟气在引风机的作用下通过烟囱排放到大气中。用于助燃的空气通过强制通风风扇送至安装在尾气道上的空气预热器，空气被热烟道气加热。以这种方式，一方面，增加了进入锅炉的空气的温度，这容易使煤粉着火和燃烧，另一方面，也可以降低该温度。

排气温度高，提高热能利用率。从空气预热器中排出的热空气分为两股：一股进入粉磨机以干燥并输送粉煤，另一股直接送入炉子进行燃烧支持。煤燃烧掉的灰渣，落入炉下的渣斗中，与水和从集尘器中分离出来的细灰一起用水冲进渣浆泵房，再由渣浆泵运到灰场。

火电厂除氧器水箱中的水经给水泵增压后，通过高压加热器送至省煤器。在省煤器中，水被热烟气加热，然后进入锅炉顶部的滚筒。在锅炉炉膛内被水管包围，称为水冷壁。水冷壁水管的上下两端通过集管与蒸汽桶连接。滚筒中的水在水壁中不断循环，吸收了煤燃烧过程中释放的热量。一部分水被加热并在水冷壁中煮沸并蒸发成蒸汽。饱和蒸汽从滚筒的上部流出，进入过热器。饱和蒸汽继续在过热器中吸收热量，并变成过热蒸汽。过热蒸汽具有较高的压力和温度，因此具有很大的热势能。将具有热势能的过热蒸汽通过管道引入汽轮机后，热势能转换为动能。高速蒸汽驱动涡轮转子旋转，形成机械能。
