钢结构检验试验计划三篇

  • 格式：docx
  • 大小：34.98 KB
  • 文档页数：8

第 1 页 共 8 页 钢结构检验试验计划三篇

篇一：钢结构检验试验计划

一、原材料检验

1、原材料进厂：钢材进厂时按材质、规格和型号进行分类，主控项目进行全数检查；一般项目的材料进行抽检，每一材质、规格和型号的钢材抽查5处。（1）检查质量证明文件、中文标志及检验报告等，是否和设计说明、标准规范相符合；（2）钢材的厚度是否在标准范围之内，用游标卡尺测量每一品种、规格的钢材抽查5处；（3）检查钢材外观：a、表面有锈蚀、麻点及划痕等缺陷时，其深度不得大于该钢材厚度负偏差值的1/2。 b、钢材端边、断口不应有分层、夹渣等缺陷。c、钢材表面的锈蚀等级应符合国家标准。

2、复验：对于每一批进厂的钢材，按规范进行取样复验，同一批号、同一炉号，不大于60吨的抽一组试样，一组试样包括拉伸、弯曲各一根，试样规格为t*30mm*500mm，做拉伸和弯曲试验;大于等于40mm的厚钢板并做冲击实验和Z向性能实验。

见附表：

二、焊缝的探伤和外观检查

1、车间焊接：钢结构焊接的焊缝分为三个等级，其中一、二级焊缝需要进行探伤，一级焊缝100%探伤符合要求，二级焊缝按每条长度25%探伤符合要求，且探伤长度应不小于200mm，当焊缝长度不足200mm时，应对整条焊缝进行探伤。三个等级焊缝都要进行尺寸和外观检查。

第 2 页 共 8 页 2、现场焊接：钢结构焊接的焊缝分为三个等级，其中一、二级焊缝需要进行探伤，一级焊缝100%探伤符合要求，二级焊缝按条数抽取25%探伤符合要求，且探伤长度应不小于200mm，并应不少于1条焊缝。三个等级焊缝都要进行尺寸和外观检查。

3、外观检查包括：表面裂纹、焊瘤、未焊满、咬边、弧坑裂纹、接头不良、表面气孔。外观检查应符合规范要求。

三、高强度螺栓连接摩擦面的抗滑移系数试验和复验

1、高强度螺栓连接摩擦面的抗滑移系数试验，按工程划分规定的工程量每2000t为一批，不足2000t的可视为一批。本工程抽取Q345B材质的钢板四批，每批三组，Q345GJC材质的钢板四批，每批三组。现场处理的构件摩擦面应单独进行摩擦面抗滑移系数试验，其结果应符合设计要求。

2、扭剪型高强度螺栓连接副预拉力复验，同一（性能等级）材料、炉号、螺纹（直径）规格、长度、机械加工、热处理工艺及表面处理工艺的螺栓、螺母、垫圈为同一批。复验用的螺栓应在施工现场待安装的螺栓批中随机抽取，每批应抽取8套连接副进行复验，每套连接副只做一次试验。在紧固中垫圈发生转动时，应更换连接副，重新试验。

本工程使用的螺栓直径有ø16、ø18、ø20、ø24、ø30、ø42等多种规格的螺栓，每一个规格的螺栓为一批，每批抽取8套连接副进行复验，复验得出的预拉力值应符合设计要求。

附表：

序号 厚度（mm规格型号 材质 数量

(t) 组数 实验项目 试件规格

（mm） 试样

根数

第 3 页 共 8 页 ）

1 HN200*100*5.5*8 Q345C 0.28 1 拉伸、弯曲 30*500 2

2 HN300*150*6.5*9 Q345C 30.16 1 拉伸、弯曲 30*500 2

3 HN400*200*8*13 Q345C 57.29 1 拉伸、弯曲 30*500 2

4 HN656*31*12*20 Q345C 223.03 4 拉伸、弯曲 30*500 8

5 HN700*300*13*24 Q345C 31.05 1 拉伸、弯曲 30*500 2

6 HN800*300*14*26 Q345C 25.72 1 拉伸、弯曲 30*500 2

7 ¢140*6 Q345C 48.87 1 拉伸、弯曲 30*500 2

8 6 Q345C 0.11 1 拉伸、弯曲 30*500 2

9 12 Q345C 21.12 1 拉伸、弯曲 30*500 2

10 14 Q345C 13.31 1 拉伸、弯曲 30*500 2

11 16 Q345C 1.06 1 拉伸、弯曲 30*500 2

12 20 Q345C 30.00 1 拉伸、弯曲 30*500 2

13 30 Q345C 23.18 1 拉伸、弯曲 30*500 2

14 14 Q345GJC 3.45 1 拉伸、弯曲 30*500 2

15 16 Q345GJC 55.65 1 拉伸、弯曲 30*500 2

16 20 Q345GJC 115.40 2 拉伸、弯曲 30*500 4

17 25 Q345GJC 6.74 1 拉伸、弯曲 30*500 2

18 30 Q345GJC 213.38 4 拉伸、弯曲 30*500 8

19 36 Q345GJC 155.40 3 拉伸、弯曲 30*500 6

20 40 Q345GJC 276.19 5 拉伸、弯曲 30*500 10

第 4 页 共 8 页

冲击、Z向

21 50 Q345GJC 142.97 3 拉伸、弯曲

冲击、Z向 30*500 6

22 60 Q345GJC 477.41 8 拉伸、弯曲

冲击、Z向 30*500 16

23 [10 Q345B 0.15 1 拉伸、弯曲 30*500 2

24 6 Q345B 4.33 1 拉伸、弯曲 30*500 2

25 8 Q345B 2.93 1 拉伸、弯曲 30*500 2

26 10 Q345B 31.63 1 拉伸、弯曲 30*500 2

27 12 Q345B 44.96 1 拉伸、弯曲 30*500 2

28 14 Q345B 37.52 1 拉伸、弯曲 30*500 2

29 16 Q345B 9.89 1 拉伸、弯曲 30*500 2

30 20 Q345B 128.67 3 拉伸、弯曲 30*500 6

31 25 Q345B 89.91 2 拉伸、弯曲 30*500 4

32 30 Q345B 20.27 1 拉伸、弯曲 30*500 2

33 40 Q345B 18.65 1 拉伸、弯曲

冲击、Z向 30*500 2

34 ∠75*8 Q345B 0.39 1 拉伸、弯曲 30*500 2

第 5 页 共 8 页 篇二：检测计划

钢结构检测一般是指对钢材、紧固件、涂料、焊缝的检测，以及施工过程中的应力测试、监控等。对钢结构的关键部位进行检测，是保证钢结构建构筑物正常使用以及安全使用的重要手段。

1、钢材力学性能检测

检测内容：包括结构用钢板、焊接钢管、圆钢等，主要为拉伸及弯曲试验。

取样数量：每种规格按批号60吨为一批，钢板、圆钢每批取30mm×300mm、30mm×500mm 试块各一件。焊接钢管每批取30mm×300mm试件三块。

检测方法：钢板、圆钢做拉伸、弯曲试验，焊接钢管做拉伸试验。

检测依据标准：Q235钢板：《碳素结构钢》GB/T700-20XX

Q345钢板：《低合金高强度结构钢》GB/T1591-20XX

焊接钢管：《低压流体输送用钢管》GB/T3091-20XX

2、紧固件力学性能检测

检测内容：扭矩系数检测、预拉力检测、抗滑移系数检测。

取样数量：扭矩系数检测及预拉力检测每批螺栓取8套，抗滑移系数检测每2000吨为一批做抗滑移试验两组（制作、安装单位各一组）

检测方法：扭剪型高强度螺栓连接副做扭矩系数检测、预拉力检测、抗滑移系数检测。

高强度大六角头螺栓连接副做扭矩系数检测及抗滑移系数检测。

检测依据标准：《钢结构施工质量验收规范》GB50205-20XX

3、钢结构无损检测

主要采用超声波无损探伤检验焊缝质量。

第 6 页 共 8 页 检测内容：设计及规范要求之一、二级焊缝。

检测数量：一级焊缝：100%检测。

工厂制作的二级焊缝：按焊缝数量的100%，探伤长度为焊缝长度的20%且不小于200mm。现场安装的二级焊缝：按焊缝数量的20%，探伤长度不小于200mm且不少于1条。

检测依据标准：《钢焊缝手工超声波探伤方法和探伤结果分级》GB11345-89

《钢结构施工质量验收规范》GB50205-20XX

4、防腐涂层干漆膜检测

检测内容：施工完毕后测量干漆膜总厚度。

检测数量：用干膜测厚仪检查，每个构件检测5处，每处的数值为3个相距50mm测点涂层干膜厚度的平均值，按照构件数抽查1%，且不应少于3件。

检测依据标准：《钢结构施工质量验收规范》GB50205-20XX

5、钢结构垂直度及侧向弯曲检测

检测内容：钢柱的垂直度检测及钢梁的垂直度和侧向弯曲检测。

检测数量：按构件数量抽查10%，且不少于3件。

检测依据标准：《钢结构施工质量验收规范》GB50205-20XX。

第 7 页 共 8 页 篇三：钢结构质检计划

1工程概况

工程名称：

工程地点：

建设单位：

监理单位：

质量监督单位：

设计单位：

施工单位：

钢结构制作单位（指定分包单位）：

工程范围：

2工艺过程

基础验收基础处理构件验收标识报验组件地面拼装构件（组件）吊装找正节点连接及补漆质量复查、报验紧后工作层面施工（前边工序循环）整体报验检查验收

3工序质量检查依据标准、规范

a.《钢结构设计总说明》及现有图纸；

b.《钢结构工程施工质量验收规范》（GB50205－20XX）；

c.《钢结构施工规范》（GB50755－20XX）；

d.《钢结构高强度螺栓连接的设计施工及验收规程》JGJ 82-20XX

e.《钢结构用扭剪型高强度螺栓连接副与技术文件》GB/T3632-20XX

f.《钢结构焊接规范》GB50661-20XX

合集下载

钢结构质量检验计划

钢结构质量检验计划

钢结构质量检验计划

钢结构安装工程质量检验计划

检查点 环节 序号 检查内容 依据标准 检查方法 检查比例

合格标准 参检人员或单位 组织

1 钢材 原材料及成品进场 （钢材） 质量合格证明文件、中文标志及检验报告 GB-2001 4.2.1，4.2.2或复验报告 核对全数检查质量证明文件齐全 物资进场报验表 材料复验记录 施技生质供业或工术产检应主 检查班部部部部门 组门门门门查 供应监理检查 见证工作

2 钢板 每一品种、规格的钢板产品标准要求 GB-2001 游标卡尺测量 抽查5处 供应 √√√√

3 型钢 每一品种、规格尺寸及允许偏差的钢板产品标准要求 GB-2001 游标卡尺测量 抽查5处 锈蚀、麻点、划痕锈蚀等级端边及断口处 GB-2001 深度不得大于厚度负允许偏差 观察检查全数检查 值的1/2 GB-2001 观察检查全数检查 GB8923规定的C级及C级以上 观察检查全数检查 不应有分层、夹渣等缺陷 GB-2001 4.3.1，4.2.2 核对全数检查质量证明文件齐全 供应 √√√√ 4 钢材 原材料及成品进场 焊材品种、规格、性能 供应

√√√√

5 钢材 原材料及成品进场 焊条焊条、焊剂 GB-2001 按量抽查焊条外观不应有药皮脱落、焊芯生锈等缺陷，焊剂不应受潮于10包结块。观察检查1% 供应 √√√√

6 紧固件 原材料及成品进场（螺栓连接副等） 质量合格证明文件、中文标志及检验报告 GB-2001 4.4.1，4.4.2或复验报告4.4.3 核对全数检查质量证明文件齐全 物资进场报验表 螺栓连接副等包装箱及外观表面包装箱上有批号、规格、数量、按包装箱数

计划名称：钢结构安装工程质量检验计划

检查点 环节 序号 检查内容 依据标准 检查方法 检查比例

合格标准 参检人员或单位 组织

1 钢材 原材料及成品进场（钢材） 检查质量合格证明文件、中文标志及检验报告，核对全数检查质量证明文件齐全

钢结构检验试验计划三篇

钢结构检验试验计划三篇

第 1 页 共 8 页 钢结构检验试验计划三篇

篇一：钢结构检验试验计划

一、原材料检验

1、原材料进厂：钢材进厂时按材质、规格和型号进行分类，主控项目进行全数检查；一般项目的材料进行抽检，每一材质、规格和型号的钢材抽查5处。（1）检查质量证明文件、中文标志及检验报告等，是否和设计说明、标准规范相符合；（2）钢材的厚度是否在标准范围之内，用游标卡尺测量每一品种、规格的钢材抽查5处；（3）检查钢材外观：a、表面有锈蚀、麻点及划痕等缺陷时，其深度不得大于该钢材厚度负偏差值的1/2。 b、钢材端边、断口不应有分层、夹渣等缺陷。c、钢材表面的锈蚀等级应符合国家标准。

2、复验：对于每一批进厂的钢材，按规范进行取样复验，同一批号、同一炉号，不大于60吨的抽一组试样，一组试样包括拉伸、弯曲各一根，试样规格为t*30mm*500mm，做拉伸和弯曲试验;大于等于40mm的厚钢板并做冲击实验和Z向性能实验。

见附表：

二、焊缝的探伤和外观检查

1、车间焊接：钢结构焊接的焊缝分为三个等级，其中一、二级焊缝需要进行探伤，一级焊缝100%探伤符合要求，二级焊缝按每条长度25%探伤符合要求，且探伤长度应不小于200mm，当焊缝长度不足200mm时，应对整条焊缝进行探伤。三个等级焊缝都要进行尺寸和外观检查。

第 2 页 共 8 页 2、现场焊接：钢结构焊接的焊缝分为三个等级，其中一、二级焊缝需要进行探伤，一级焊缝100%探伤符合要求，二级焊缝按条数抽取25%探伤符合要求，且探伤长度应不小于200mm，并应不少于1条焊缝。三个等级焊缝都要进行尺寸和外观检查。

3、外观检查包括：表面裂纹、焊瘤、未焊满、咬边、弧坑裂纹、接头不良、表面气孔。外观检查应符合规范要求。

三、高强度螺栓连接摩擦面的抗滑移系数试验和复验

1、高强度螺栓连接摩擦面的抗滑移系数试验，按工程划分规定的工程量每2000t为一批，不足2000t的可视为一批。本工程抽取Q345B材质的钢板四批，每批三组，Q345GJC材质的钢板四批，每批三组。现场处理的构件摩擦面应单独进行摩擦面抗滑移系数试验，其结果应符合设计要求。

钢结构结构检验项目

钢结构结构检验项目

钢结构结构检验项目

钢结构是一种行业应用广泛的建筑结构体系，结构稳定、强度高、耐候性好，是许多大型工业和民用建筑物的首选。然而，为保证钢结构的强度、性能和安全，每个钢结构建筑项目都需要进行一系列严格的检验项目。以下是钢结构检验项目的详细解析。

一、外观检查

外观检查是钢结构检验的第一项重要任务，主要是确保钢结构的表面平整、光滑、无裂痕、无翘曲和损坏。同时，还需要查看钢结构上是否有损坏、锈蚀、霉斑、油漆剥落或其他物质污染等等。外观检查的目的在于确定外部环境对钢结构的影响，比如说阳光、气候变化、化学物质、车辆行驶后在路面上留下的污染物等。

二、几何尺寸检查

几何尺寸检查是确定钢结构尺寸是否符合设计要求的重要步骤。测量钢结构的长度、宽度、高度、厚度和间隙等各种参数，确保结构参数值与设计参数值相匹配。几何尺寸检查过程中还需要查看钢构件制造时的曲率、平面、垂直度和平直度等方面。

三、结构力学分析

力学分析是用来分析和测量钢结构在重载或风力作用下所承受的结构力。在结构力学分析时，通常要进行应力测试和变形测试。应力测试用来计算钢结构在受到大量载荷时的承重能力，而变形测试则用来确定结构变形程度、变形速度和反弹速度等因素。

四、焊缝检查

钢结构焊缝检查是用来检查焊接接点是否具有质量问题的重要测试方法，其目的在于确定焊接接点的质量和有效性。焊缝检查包括视觉检查、无损检测和冲击试验等。视觉检查是最基本的方法，但无法在内部发现隐蔽的缺陷。随着检测技术的发展，很多高精度的检测方法和设备已经被广泛应用。

总之，正确的钢结构检验是确保建筑结构安全和可靠性的关键要素，在每个建筑项目中必不可少。以上四个方面，即外观检查、几何尺寸检查、结构力学分析和焊缝检查，涵盖了钢结构检验的核心，如果在检验过程中有任何疑问或问题，应当立即修正并重新测试。这样可确保钢结构安全、可靠，并且有足够的强度和稳定性，进而满足建筑序列的设计要求。

钢结构工程检测方案

钢结构工程检测方案

钢结构工程检测方案

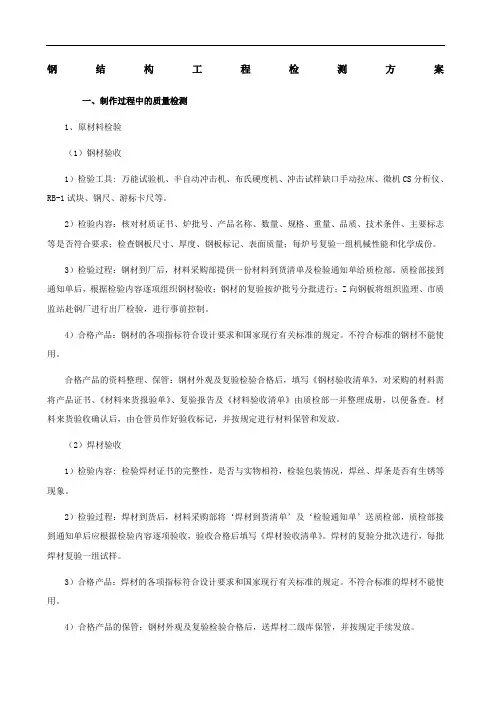

一、制作过程中的质量检测
