混凝土结构中的裂缝检测与评估方法

混凝土结构裂缝检测技术规范

一、前言

混凝土结构是建筑工程中常见的一种结构形式，其稳定性和耐久性对建筑工程的安全和可靠性至关重要。然而，由于混凝土结构在使用过程中受到各种外力作用以及自身的热胀冷缩等因素的影响，裂缝的出现是不可避免的。因此，对混凝土结构的裂缝进行检测，是保证工程质量、延长工程使用寿命的重要措施。

二、检测方法

1.肉眼观察法

肉眼观察法是最常见的一种裂缝检测方法，其操作简便、成本低廉，但是只能检测到比较明显的裂缝，对于细小的裂缝则无法发现。

操作方法：检测人员直接观察混凝土结构表面，发现裂缝时可以用标记笔标记出来，以备后续处理。

2.超声波检测法

超声波检测法是一种非破坏性检测方法，可以检测到混凝土结构内部的裂缝情况，具有高精度、高准确性的优点。

操作方法：将超声波仪器接触在混凝土结构表面，通过超声波的传导来检测结构内部的裂缝情况。需要注意的是，超声波仪器的选择和操作需要专业技术人员进行。

3.测量仪器检测法

测量仪器检测法是一种常用的混凝土结构裂缝检测方法，其可以通过测量方法来检测裂缝的长度、宽度以及深度等参数，具有较高的准确性和可靠性。

操作方法：使用专用的测量仪器，将测量仪器接触在混凝土结构表面，通过测量仪器的数据来得到裂缝的参数信息。需要注意的是，测量仪器的选择和操作需要专业技术人员进行。

三、检测标准

1.裂缝宽度

裂缝宽度是评估混凝土结构裂缝情况的重要参数之一，其标准如下：

（1）裂缝宽度小于0.3mm，不需要进行处理；

（2）裂缝宽度在0.3mm~0.5mm之间，需要进行观察和记录；

（3）裂缝宽度大于0.5mm，需要采取相应措施进行处理。

2.裂缝长度

裂缝长度也是评估混凝土结构裂缝情况的重要参数之一，其标准如下：

（1）裂缝长度小于结构宽度的1/3，不需要进行处理；

（2）裂缝长度在结构宽度的1/3~1/2之间，需要进行观察和记录；

（3）裂缝长度大于结构宽度的1/2，需要采取相应措施进行处理。

混凝土裂缝成因分析及控制方法

摘 要：混凝土结构裂缝是当今工程领域非常难以解决的一个问题，如果施工中混凝土常常出现裂缝就会影响到结构的整体性和耐久性。结合实际经验，从建筑构件、温度变化、体积收缩和施工操作等方面分析了施工期混凝土裂缝产生原因和影响因素，提出了施工期混凝土裂缝的控制技术，对在施工期如何进行混凝土裂缝控制的研究和实践有一定的指导意义。

关键词：混凝土施工；温度裂缝；裂缝控制；防治措施

1 混凝土施工中常见裂缝

1．1干缩裂缝

干缩裂缝多出现在混凝土养护结束后的一段时间或是混凝土浇筑完毕后的一周左右。水泥浆中水分的蒸发产生干缩，且这种收缩是不可逆的。干缩裂缝的产生主要是由于混凝土内外水分蒸发程度不同而导致变形不同的结果：混凝土受外部条件的影响，表面水分损失过快，变形较大，内部湿度变化较小变形较小，较大的表面干缩变形受到混凝土内部约束，产生较大拉应力而产生裂缝。相对湿度越低，水泥浆体干缩越大，干缩裂缝越易产生。干缩裂缝多为表面性的平行线状或网状浅细裂缝，宽度多在0．05～0．2mm之问，大体积混凝土中平面部位多见，较薄的梁板中多沿其短向分布。干缩裂缝通常会影响混凝土的抗渗性，引起钢筋的锈蚀影响混凝土的耐久性，在水压力的作用下会产生水力劈裂影响混凝土的承载力等等。混凝土干缩主要和混凝土的水灰比、水泥的成分、水泥的用量、集料的性质和用量、外加剂的用量等有关。

1.2塑性收缩裂缝

塑性收缩是指混凝土在凝结之前，表面因失水较快而产生的收缩。塑性收缩裂缝一般在干热或大风天气出现，裂缝多呈中间宽、两端细且长短不一，互不连贯状态。较短的裂缝一般长20~30cm，较长的裂缝可达2～3IT1，宽l～5mm。其产生的主要原因为：混凝土在终凝前几乎没有强度或强度很小，或者混凝土刚刚终凝而强度很小时，受高温或较大风力的影响，混凝土表面失水过快，造成毛细管中产生较大的负压而使混凝土体积急剧收缩，而此时混凝土的强度又无法抵抗其本身收缩，因此产生龟裂。影响混凝土塑性收缩开裂的主要因素有水灰比、混凝土的凝结时间、环境温度、风速、相对湿度等等。

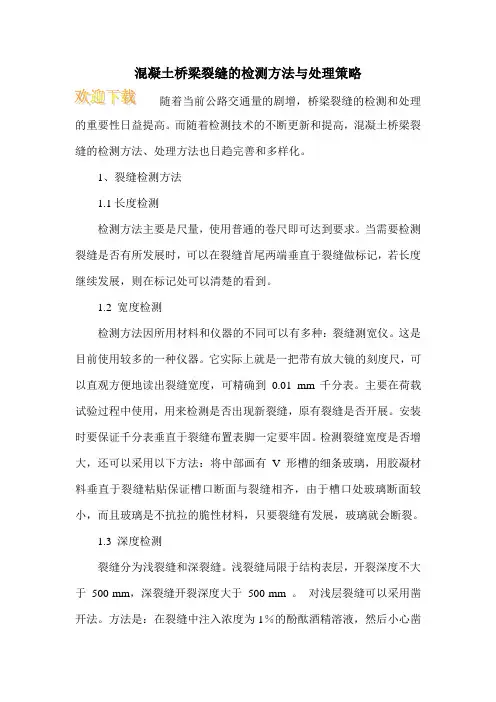

混凝土桥梁裂缝的检测方法与处理策略

随着当前公路交通量的剧增，桥梁裂缝的检测和处理的重要性日益提高。而随着检测技术的不断更新和提高，混凝土桥梁裂缝的检测方法、处理方法也日趋完善和多样化。

1、裂缝检测方法

1.1长度检测

检测方法主要是尺量，使用普通的卷尺即可达到要求。当需要检测裂缝是否有所发展时，可以在裂缝首尾两端垂直于裂缝做标记，若长度继续发展，则在标记处可以清楚的看到。

1.2 宽度检测

检测方法因所用材料和仪器的不同可以有多种：裂缝测宽仪。这是目前使用较多的一种仪器。它实际上就是一把带有放大镜的刻度尺，可以直观方便地读出裂缝宽度，可精确到 0.01 mm千分表。主要在荷载试验过程中使用，用来检测是否出现新裂缝，原有裂缝是否开展。安装时要保证千分表垂直于裂缝布置表脚一定要牢固。检测裂缝宽度是否增大，还可以采用以下方法：将中部画有 V形槽的细条玻璃，用胶凝材料垂直于裂缝粘贴保证槽口断面与裂缝相齐，由于槽口处玻璃断面较小，而且玻璃是不抗拉的脆性材料，只要裂缝有发展，玻璃就会断裂。

1.3 深度检测

裂缝分为浅裂缝和深裂缝。浅裂缝局限于结构表层，开裂深度不大于 500 mm，深裂缝开裂深度大于 500 mm 。 对浅层裂缝可以采用凿开法。方法是：在裂缝中注入浓度为1％的酚酞酒精溶液，然后小心凿至变色与未变色的界线处，测量其深度。产生界线的原因是裂缝处的混凝土已发生碳化。但这种方法对混凝土造成了破坏，建议采用超声波无损检测法。

超声波无损检测法。超声法是使用超声波仪，利用超声波对裂缝进行检测，通过对声速、波幅和主频测量值进行分析计算，从而得出裂缝深度。

浅裂缝检测可以分为平测法和双面斜测法。当结构的裂缝部位只有一个可测平面，可采用平测法。平测时应在裂缝的被测部位以不同的测距同时按跨缝和不跨缝布置测点进行声时测量利用线性回归方法和相应计算公式计算出裂缝深度。当结构的裂缝部位具有两个相互平行的可测平面时，可采用双面斜测法根据波幅和频率的变化，可以检测裂缝深度，还可以判定裂缝是否在平面方向贯通。

网络教育学院

本 科 生 毕 业 论 文（设 计）

题 目：浅谈混凝土结构裂缝成因及控制措施

学习中心：

层 次： 专科起点本科

专 业： 土木工程

年 级： 2015年 春 季

学 号：

学 生：

指导教师： **

完成日期： 2016年12 月22 日

浅谈混凝土结构裂缝成因及控制措施

I 内容摘要

随着施工技术的发展，混凝土结构已经成为我国建筑结构的主要形式。但是，通常混凝土结构都是带缝工作的，并且混凝土裂缝的成因较多，因此将裂缝按照成因分类，并有效的裂缝宽度对结构以及人民生产生活的安全保证来说，都具有重要的意义。

建筑物钢筋混凝土结构的普遍应用，伴随着商品混凝土的推广，建筑楼面出现裂缝的机率在增加，日益受到社会人士关注；楼面结构出现裂缝原因复杂，有材料、温度变化等原因，也有设计、施工、使用等方面问题。混凝土工程中材料的特性决定了结构较易产生裂缝，从实践中来看施工中混凝土出现裂缝的概率也是很大的，相当一部分裂缝对建筑物的受力及正常使用无太大的危害，但裂缝的存在会影响到建筑物的整体性、耐久性，会对钢筋产生腐蚀，是受力使用期应力集中的隐患，应当尽量在各方面给予重视，以避免裂缝的出现或把裂缝控制在许可的范围之内。本文介绍了混凝土裂缝类型及产生原因，从材料因素、设计因素和外界因素三方面论述了预防裂缝的具体方法。提出六条比较常用的裂缝处理措施。并结合实例分析了裂缝的产生原因及处理方法。

关键词：混凝土结构；裂缝成因；预防措施；处理技术

浅谈混凝土结构裂缝成因及控制措施

II 目 录

内容摘要 ........................................................................................................................... I
