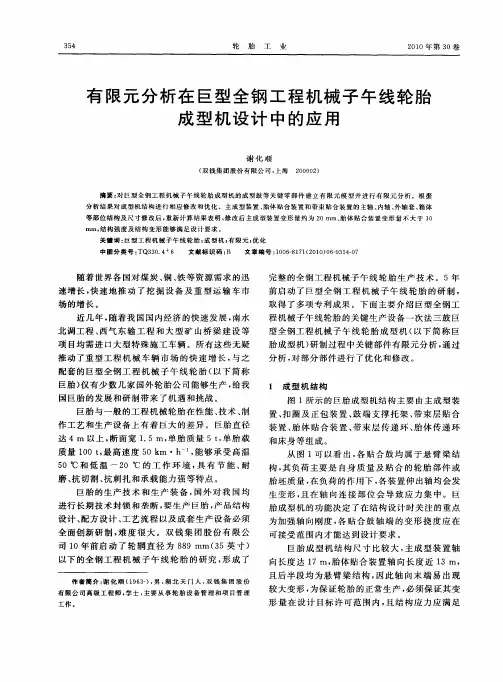

有限元分析在巨型全钢工程机械子午线轮胎　

成型机设计中的应用　

谢化顺　（双钱集团股份有限公司，上海２００００２）　

摘要：对巨型全钢工程机械子午线轮胎成型机的成型鼓等关键零部件建立有限元模型并进行有限元分析。根据　分析结果对成型机结构进行相应修改和优化。主成型装置、胎体贴合装置和带束贴合装置的主轴、内轴、外轴套、箱体　等部位结构及尺寸修改后，重新计算结果表明，修改后主成型装置变形量约为２０　ｍｍ、胎体贴合装置变形量不大于１Ｏ　ｍｍ，结构强度及结构变形能够满足设计要求。　关键词：巨型工程机械子午线轮胎；成型机；有限元；优化　中图分类号：ＴＱ３３Ｏ．４＋６　文献标识码：Ｂ　文章编号：１００６—８１７１（２０１０）０６—０３５４—０７　

随着世界各国对煤炭、铜、铁等资源需求的迅　

速增长，快速地推动了挖掘设备及重型运输车市　

场的增长。　

近几年，随着我国国内经济的快速发展，南水　

北调工程、西气东输工程和大型矿山桥梁建设等　

项目均需进口大型特殊施工车辆。所有这些无疑　

推动了重型工程机械车辆市场的快速增长，与之　

配套的巨型全钢工程机械子午线轮胎（以下简称　

巨胎）仅有少数几家国外轮胎公司能够生产，给我　

国巨胎的发展和研制带来了机遇和挑战。　

巨胎与一般的工程机械轮胎在性能、技术、制　

作工艺和生产设备上有着巨大的差异。巨胎直径　

达４　ｍ以上，断面宽１．５　ｍ，单胎质量５　ｔ，单胎载　

质量１００　ｔ，最高速度５０　ｋｍ・ｈ～　，能够承受高温　

５Ｏ℃和低温一２ｏ℃的工作环境，具有节能、耐　

磨、抗切割、抗刺扎和承载能力强等特点。　

巨胎的生产技术和生产装备，国外对我国均　

进行长期技术封锁和垄断，要生产巨胎，产品结构　

设计、配方设计、工艺流程以及成套生产设备必须　

全面创新研制，难度很大。双钱集团股份有限公　

司１０年前启动了轮辋直径为８８９　ｍｍ（３５英寸）　

以下的全钢工程机械子午线轮胎的研究，形成了　

机械设计基础机械设计中的CAE分析方法
