建筑幕墙防雷系统设计

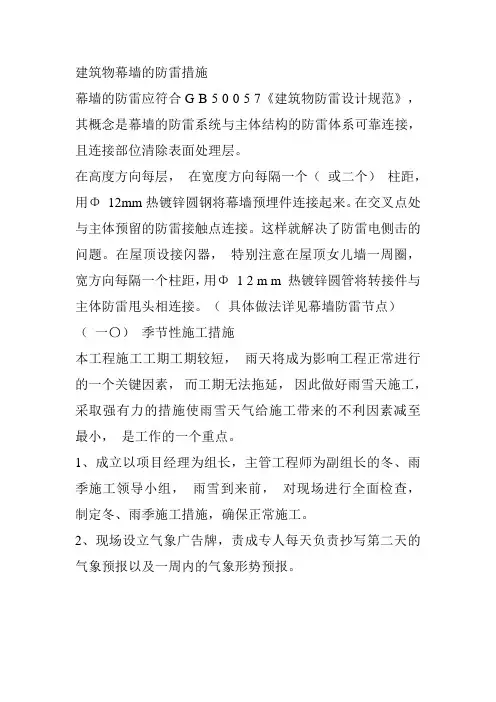

建筑物幕墙的防雷措施

幕墙的防雷应符合G B 5 0 0 5 7《建筑物防雷设计规范》，其概念是幕墙的防雷系统与主体结构的防雷体系可靠连接，

且连接部位清除表面处理层。

在高度方向每层， 在宽度方向每隔一个（ 或二个） 柱距，

用Φ 12mm热镀锌圆钢将幕墙预埋件连接起来。在交叉点处与主体预留的防雷接触点连接。这样就解决了防雷电侧击的问题。在屋顶设接闪器， 特别注意在屋顶女儿墙一周圈，宽方向每隔一个柱距，用Φ 1 2 m m 热镀锌圆管将转接件与主体防雷甩头相连接。（ 具体做法详见幕墙防雷节点）

（ 一〇） 季节性施工措施

本工程施工工期工期较短， 雨天将成为影响工程正常进行的一个关键因素， 而工期无法拖延， 因此做好雨雪天施工，

采取强有力的措施使雨雪天气给施工带来的不利因素减至最小， 是工作的一个重点。

1、成立以项目经理为组长，主管工程师为副组长的冬、雨季施工领导小组， 雨雪到来前， 对现场进行全面检查，

制定冬、雨季施工措施，确保正常施工。

2、现场设立气象广告牌，责成专人每天负责抄写第二天的气象预报以及一周内的气象形势预报。

第 1 页 共 3 页 高层建筑玻璃幕墙防雷接地技术

在高层建筑的设计和施工过程中，防雷接地技术是一项非常重要的工作。玻璃幕墙作为建筑外立面的重要组成部分，更是需要特别关注该技术的应用。

一、高层建筑防雷接地的意义

高层建筑通常会吸引和积聚大量的雷电，因为它们通常比周围地面高出很多。如果高层建筑没有进行有效的防雷接地，雷电就可能直接撞击到建筑物上，给建筑本身和周边环境带来巨大的潜在风险和危害，如火灾、人身安全等。因此，确保高层建筑的防雷接地系统的安全和有效性非常重要。

二、玻璃幕墙防雷接地的技术原理

玻璃幕墙防雷接地技术可以分为直接接地和间接接地两种方式。

直接接地是将幕墙金属骨架和其他金属构件通过导电接地体与地下的导体进行直接连接。这样一来，如果建筑物被雷电击中，电流会通过导电接地体排入地下，从而保护建筑物的安全。

间接接地是通过接地导线将幕墙金属骨架连接到建筑物的主要接地系统上。该接地系统通常包括地网、接地网和立杆。通过这种接地方式，雷电击中建筑物时，电流会分散到主要接地系统上，从而保护建筑物。

三、玻璃幕墙防雷接地的具体实施方案 第 2 页 共 3 页 1. 制定设计规范和要求：在设计过程中，需要制定专门的设计规范和要求，明确幕墙的防雷接地设施的类型、位置、材料和连接方式。

2. 幕墙金属骨架和导电接地体：幕墙金属骨架通常由铝合金或不锈钢制成，这些材料具有良好的导电性能。在金属骨架的底部和顶部设置导电接地体，使幕墙整体具有良好的导电性。

3. 导线和接地系统连接：通过导线将幕墙金属骨架连接到建筑物的主要接地系统上，确保电流可以顺利排入地下。

4. 主要接地系统的布置：在建筑物周围布置地网、接地网和立杆等主要接地设施，形成有效的接地系统。地网通常由多条导线和接地极组成，接地网则是将多个接地极通过导线连接起来。

5. 引下线的设置：在幕墙的附近设置引下线，将雷电引到接地系统上。引下线通常由导线或金属杆构成，通过合适的绝缘装置与建筑物的金属骨架连接。

建筑幕墙的防雷做法

我得先跟你说啊，建筑幕墙的防雷做法这事儿，我一开始真是摸不着头脑。

我第一次做的时候啊，就只知道大概要把防雷装置跟建筑主体的防雷系统连接起来，但具体怎么做，那可完全是瞎搞。我以为只要把几根金属线随便接上就行了，结果呢，做完测试才发现根本就不行。这可给我一个大教训啊。

后来我就慢慢摸索出一些道道了。首先呢，你得确定一下幕墙的类型。如果是框架式幕墙，那它的立柱、横梁这些金属构件的连接就很关键了。这就好比搭积木，你得把每一块积木稳稳地连接在一起，这些金属部件的连接要是不好，防雷电流可就没法儿顺利通过了。我每次安装这些部件的时候，都会用那种导电性特好的螺栓螺母，然后还专门把连接的地方清理得干干净净的，就像给它们之间搭桥的时候要把路铺得平平的一样，免得有什么垃圾灰尘之类的影响导电。

再说到接地，这接地就像大树扎根一样重要啊。你得让防雷装置和大地稳稳地接上才行。我一般是在建筑周边找那种专门的接地装置，把幕墙防雷的引下线跟它连起来。这个连接点的地方一定要结实，不能松松垮垮的。我之前就因为没把这个连接点拧紧，防雷测试的时候数值那叫一个难看。而且线的粗细也有讲究，不能用太细的，太细的话电流传导就不太顺畅了，就像小水管流水一样，遇到大水流就堵了。我一般会选择按照设计要求中规定粗细的电线。

还有那些防雷的金属部件，比如说接闪器啥的，安装的时候得注意高度和位置。你得保证它能够最先接触到雷电，这就像在屋顶上站个岗哨一样，得站在最高最显眼的位置，才能执行它劈雷的任务。我还试过一种新的安装方法，就是利用幕墙的铝型材来做接闪器的一部分，条件允许的时候，效果还挺不错的。

不过我也有不确定的地方呢。比如说不同材质的幕墙，在防雷装置和幕墙主体结构连接的时候，具体到底要怎么处理才能保证导电性能最佳。这个还得不断地试验和研究呢。反正呢，你做建筑幕墙防雷的时候，千万要细心，每个环节都不能马虎，要不这个防雷系统就是个摆设了。像我之前犯错，那可都是血的教训啊，白费了不少力气，还达不到效果。

高层建筑玻璃幕墙防雷设计

玻璃幕墙于20世纪八十年代传入我国,是一种美观新颖的建筑墙体,由于其具有亮丽的外观和非常好的光线透射性,非常受建筑师的喜爱,因而得到了迅速的发展,越来越多地在工程中特别是一些高层建筑中得到采用。各种色彩的玻璃幕墙给城市增添了一道道亮丽的风景线,也给城市文化注入了新的活力。玻璃幕墙也成为现代建筑派的主要表现特征,在新世纪的现代化城市建筑中具有重要的地位,是现代高层建筑时代的显著特征。但玻璃幕墙也存在很多问题,比如保温、防火、光污染、防雷击等等,尤其防雷问题尤为突出。玻璃幕墙属于脆性材料,一般在建筑中大面积采用,有的甚至整个建筑物外墙均采用玻璃幕墙,如遭遇雷击,玻璃破裂形成碎片会造成严重的安全隐患。因而玻璃幕墙的防雷设计需引起我们的重视。1 雷电对玻璃幕墙的危害性高层建筑玻璃幕墙离放电云层近,使地表的电场分布发生了严重的畸变,其电场强度比一般建筑物大得多,容易构成雷电发展条件。而高层建筑玻璃幕墙围护高层建筑物后,建筑物防雷装置由于玻璃幕墙的屏蔽效应,难以防止直接雷击,往往造成闪电对玻璃幕墙的雷击。高层建筑玻璃幕墙的金属材质由于雷电的效应,将会产生静电感应作用,当天空雷云和大地形成电场时,幕墙的金属体就会积聚与雷云极性相反的大量感应电荷,当雷云瞬间放电后,云与大地的电场忽然消失,这时幕墙的金属体感应电荷不能以相应的速度流散,将会产生高达万伏以上的对地电位,这就是静电感应电压,对人和设备产生危害。2 玻璃幕墙防雷设计方案2.1 工程简介江苏省某县文化交流中心,位于新老城区结合部,长105.6m,宽21m,建筑面积约1.6万m2,为现浇钢筋混凝土框架－剪力墙结构。该建筑三个主要立面均采用玻璃幕墙,幕墙总面积达到了6500m2。玻璃幕墙最高檐口处高度为36.5m。2.2 防雷措施简介2.2.1 雷电防护基本措施通常防雷工作者对建筑物的防直击雷的方法和观念就是建筑物防雷系统是由避雷针、避雷网(带)或混合组成的接闪器,主体结构的柱、梁、板钢筋或外接引下线组成的引下装置,及利用基础自然接地体(桩基、地梁、承台或底板钢筋)或人工接地体组成的接地装置合成,整个建筑形成一个法拉第笼,将雷电流引入地面。考虑到此大楼所处的地理位置属于雷电多发地,而且此地区的雷电流强度大;大楼里面展览有大量的珍贵资料,也摆放了很多电子仪器设备,如果遭到破坏,会造成无法挽回的损失,我们就更应该加强防雷电的措施。在参照和比较了国内许多关于雷电防护的资料后,在雷电防护方面主要在以下几个方面有所加强。2.2.2 玻璃幕墙具体防雷措施幕墙顶部女儿墙的盖板是起到引雷作用的接闪器。用φ12镀锌圆钢沿女儿墙周圈安装 ,并与主体结构防雷引下线焊接。在盖板内侧安装40mm-4mm-4mm镀锌角钢,每块铝板安装两段角钢(每段长300mm),两段之间用φ12镀锌圆钢焊接连通。并用φ12镀锌圆钢一端与女儿墙顶φ12镀锌圆钢焊接,另一端与角钢焊接。每段角钢与铝板之间用四个M6-20mm不锈钢自攻螺丝压接 (角钢与铝板之间加垫1mm厚不锈钢垫片),并加不锈钢平垫和弹簧垫。所有竖向主龙骨的连接处采用40mm-4mm铝合金制成的可伸缩的欧姆弯进行压接,连接处上下各用两个M8不锈钢对穿螺栓进行压接(可动的一端避开插芯),并加不锈钢平垫和弹簧垫。设置均压环的楼层所有竖向主龙骨与横向龙骨的连接处,通过40mm-4mm铝合金两端各用两个M6不锈钢对穿螺栓进行压接,并加不锈钢平垫和弹簧垫。用作防雷引下线的柱子内的对角纵向钢筋上下采用焊接连接,使其上下贯通。焊接采用双面焊接,焊缝长度大于20d(d为钢筋直径)。每三层框架梁内的两根主钢筋焊接,绕建筑物成均压环,并将其与所有的引下线钢筋焊接。焊接采用双面焊接,焊缝长度大于20d(d为钢筋直径)。每楼层处用作防雷引下线的柱子外皮处预埋一根40-4镀锌扁钢,并与柱内防雷引下线钢筋相焊,焊接长度200mm。要求双面施焊。为使玻璃幕墙竖向铝合金主龙骨保持接地的贯通,用40mm-4mm镀锌扁钢一端与均压环焊接,焊接长度应为其宽度的2倍,并三面施焊,另一端用两个M8不锈钢对穿螺栓与竖向主龙骨进行压接,为防止镀锌扁钢与铝合金的电化学腐蚀,在其间加垫1mm厚不锈钢垫片,并加不锈钢平垫和弹簧垫。用作防雷引下线的柱子内的贯通主筋与基础钢筋焊接连接,焊接采用双面焊接,焊缝长度大于20d(d为钢筋直径),并将与贯通主筋连接的基础钢筋与之相交的基础钢筋点焊连接。3
