水立方技术解析

中考语文

1 说 明 文 阅 读

一、阅读下面的文字，回答问题。

千古一虹

——安澜索桥

①由秦堰楼俯瞰而下，横跨岷江的安澜索桥就像一条拴连内外江的粗壮绳索，透过秦堰楼的飞檐斗拱，它孤立地悬于波涛汹涌的宽阔江面上，显得古意而单薄。

②这架看似简陋而粗犷的桥，堪与赵州桥齐名，系我国著名桥梁专家茅以升赞誉为“巧思高艺”的中国五大古桥之一。只是今天的安澜索桥，已非旧物，而是20世纪70年代因修建外江江闸，将索桥从鱼嘴位置下移百米，并改竹索为钢缆，改木柱桥墩为混凝土桩，改平房式桥头堡为大屋顶双层桥头堡，桥身也由原来的500米缩短为现在的261米，即便如此，重建后的安澜索桥，依然如飞虹挂空，形式别致，风采依旧。

③过去的安澜索桥是何容貌，今天我们只有从一些残存的老照片里寻找它的踪迹。1905年，日本学者山川早水来到都江堰，用相机为我们留下了关于安澜索桥的最早影像。之后，德国建筑师、美国学者、美国探险家以及人文摄影家庄学本、孙明经等先后来到这里，从不同角度拍摄安澜索桥。从中可以看出，至少在上个世纪六十年代以前的安澜索桥，都还是以木桩桥墩为承托、以24根粗大竹缆横挂江面为桥梁、以上铺木板为桥面两旁以竹索为栏。

④这样的风貌，与宋代大诗人范成大的描述几乎一致：“将至青城，再度绳桥，每桥长百二十丈，分为五架。桥之广，十二绳排连之。上布竹笆，攒立大木数十于江沙中，辇石固其根。每数十木作一架，挂桥于半空……”不同的是，范成大时代的索桥桥面为“竹笆”而非木板。

⑤范成大还记述了行进桥上的惊险，“大风过之，掀举幡然，大略如渔人晒网、染家晾彩帛之状。又须舍舆疾步，从容则震掉不可立，同行皆失色。”尤记起我从鱼嘴分水堤到二王庙踱步索桥的情形：踏步上桥，那桥就晃悠起来，及至江心，或许是因为索桥上如织游人的步伐，桥的晃悠变为剧烈的晃荡。

⑥明末农民战争的战火从陕北迅速烧遍了四川，在这场战争中，安澜索桥亦未能幸免。战火中的安澜索桥几乎焚毁殆尽，由于重建索桥需要巨大的物力人力，人们只好在索桥原址搭建渡口，用木船以渡两岸交通。然而江面宽阔，恶浪滔天，船渡两岸，犹如虎口脱险，所以民谣有“走遍天下路，难过岷江渡”之中考语文

1

三、各部位防水设计图

1、地下室底板防水做法示意图

底板变形缝防水做法

底板后浇带防水构造做法

高低跨连接处防水做法

桩头防水处理

采用水泥基渗透结晶型防水涂料 +改性沥青防水涂料 +卷材的复合防水做法。：

防水处理工序如下：

1。由总承包方凿出桩头至设计标高位置，调整受力钢筋,并切割露出的定位钢筋，并由总承包方用高压水枪冲洗暴露的桩身上的泥土、浮浆、松动的碎石等，并经验收合格.

2.水泥基渗透结晶型防水材料涂刷桩顶表面、暴露的桩身及周圈250mm范围，涂刷参考用量1。2kg/㎡,成膜厚度约1。0mm；

3.在桩头部位收口卷材采用橡胶沥青防水涂料涂抹.

注意事项:

1、桩头防水处理的关键是桩头的清理工序，采用高压水枪冲洗桩顶面混凝土能够有效清除混凝土的浮灰泥皮。同时，涂料采用硬毛刷搓揉涂刷。见下图： 钢筋混凝土结构底板自防水

细石混凝土保护层

APP4.0mm聚酯胎Ⅱ型改性沥青防水卷材防水层

基层处理剂(细部热熔粘贴处)

地下室底板大面做法 素混凝土垫层随捣随抹 2

2、地下室侧墙防水做法

地下室底板防水交接处预留做法

地下室侧墙抗渗增强处理方法：

侧壁底板防水接头做法: 砖砌永久保护墙 基层抗渗增强处理

清理干净后的预留卷材 拆除临时保护墙

结构基层修复 混凝土基层的微细裂缝、孔隙得以修复

混凝土基层的抗渗性能增强

侧墙抗渗增强处理技术 4mm厚聚酯胎APP防水卷材 水泥砂浆抹面

砖砌永久保护墙

地下室底板外墙防水做法 砖砌临保护墙 细石混凝土保护层

2mm聚氨酯防水涂膜防水层

基层处理剂(细部热熔粘贴处)

细石混凝土垫层随捣随抹

2mm厚聚氨酯

防水涂膜防水层 用高压水枪冲洗过的桩头能够最大限度地保证水泥渗透结晶型涂料的渗透效果

水泥渗透结晶型涂料需要用硬毛刷搓揉涂刷，以保证活性物质与混凝土紧密结合 钢筋混凝土结构底板自防水 3

地下室侧墙地面收口做法:

一、水立方工程的建设主要遇到了哪些工程问题？工程师们是如何解决的？

1.要在短时期内建立复杂模型，澳大利亚一家公司用液体环氧树脂刻出新产品的样本，最后赶在投标前完成模型。

2.选择材料上的问题，延伸性要够好，而且能够足够坚固？

选择ETFE。

3.如此大面积的ETFE防火问题？而且不符合中国的防火章程要求。

设计师计算在没有防火涂料层的情况下，水立方的蜂窝状钢结构完全能承受一场大火。钢梁燃烧后，周围钢梁可以分担重量，以至于不会坍塌。

设计师通过设置安全装置，计算出没有必要设置安全出口和逃生通道。

4.蜂窝结构是否能够抗击大地震？

地震来临时，结构会变柔软，从而防止坍塌。钢结构的衔接点能够吸收地震能量。

二、简述ETFE的主要性能

1. 紫外线破坏不了，因此可以用于航空航天材料；

2. 重量只有玻璃的百分之一，能够自由的伸展折叠；

3. 透明度强过玻璃，使得建筑有更好的采光；

4. 绝好的绝缘绝热材料；

5. 不会被引燃，最多只是融化，有较好的阻燃性。

三、水立方工程中应用了哪些绿色、节能技术？

1.ETFE薄膜外层能保存20%的太阳能并且转换成热能，给室内和游泳池加热。采光性能好，能减少照明成本。

2.薄膜上的点状图案能够帮助调节室内温度，让夏天的室内保持凉爽。主要是反射太阳能，让光线进来，挡住热能。点状物的分布根据人的活动区域来定。

3.屋顶的内外两层薄膜能使能量储存起来，夹层是密封的，达到座椅送风的效果。

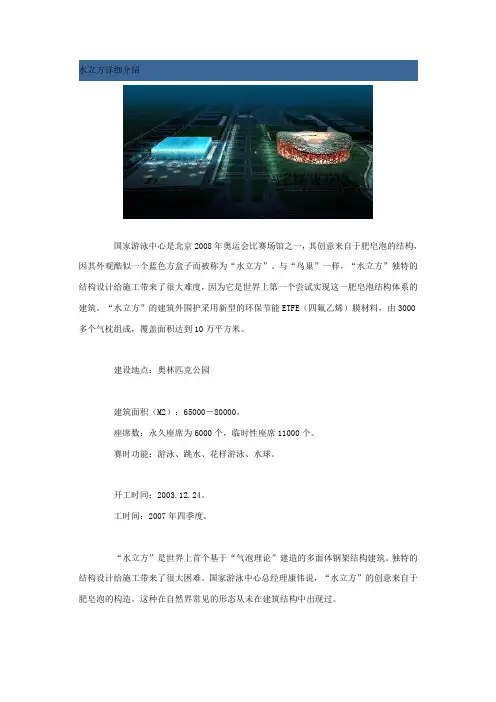

水立方详细介绍

国家游泳中心是北京2008年奥运会比赛场馆之一，其创意来自于肥皂泡的结构，因其外观酷似一个蓝色方盒子而被称为“水立方”。与“鸟巢”一样，“水立方”独特的结构设计给施工带来了很大难度，因为它是世界上第一个尝试实现这一肥皂泡结构体系的建筑。“水立方”的建筑外围护采用新型的环保节能ETFE（四氟乙烯）膜材料，由3000多个气枕组成，覆盖面积达到10万平方米。

建设地点：奥林匹克公园

建筑面积（M2）：65000－80000。

座席数：永久座席为6000个，临时性座席11000个。

赛时功能：游泳、跳水、花样游泳、水球。

开工时间：2003.12.24。

工时间：2007年四季度。

“水立方”是世界上首个基于“气泡理论”建造的多面体钢架结构建筑。独特的结构设计给施工带来了很大困难。国家游泳中心总经理康伟说，“水立方”的创意来自于肥皂泡的构造。这种在自然界常见的形态从未在建筑结构中出现过。

“从截面上看，‘水立方’墙面和屋顶都分为内外3层，9803个球形节点、20870根钢质杆件中，没有一个零件在空间定位上是完全平行的，传统的二维图纸无法标出工件的坐标。因此，定位难成为‘水立方’施工中遇到的最大挑战。”康伟说。

在业主的委托下，中建国际（深圳）设计顾问有限公司联合国内4家研究单位，仅用了半个多月便把“水立方”的所有工件在三维空间上一一标出了坐标。30513个工件、91539个坐标值，堆成了两尺多高的施工图纸。作为自主创新成果，《新型多面体空间钢架结构设计理论》为“水立方”的钢结构搭建提供了技术标准。

随着奥运工程进度的不断推进，新标准、新工艺不断涌现。这些新标准、新工艺是奥运工程留下的一笔宝贵财富，今后将成为同类建筑的参照标准。

“水立方”膜结构的表面覆盖面积达到10万平方米。为确保正式安装的顺利进行，2006年春节前完成了实体墙面500平方米试安装。此次正式施工前，“水立方”主体钢结构已完成了施工准备工作，具备了贴膜条件。首次披露哈尔滨为“鸟巢”焊接术之乡 。
