温度控制仪工作原理

温度计的工作原理是利用固体、液体、气体受温度的影响而热胀冷缩的现象；在定容条件下，气体(或蒸气）的压强因区别温度而变换；热电效应的作用；电阻随温度的变换而变换；热辐射的影响等。不同温度计工作原理不同。

气体温度计：多用氢气或氦气作测温物质，因为氢气和氦气的液化温度很低，接近于绝对零度，故它的测温范围很广。这种温度计精确度很高，多用于精密测量。

电阻温度计：分为金属电阻温度计和半导体电阻温度计，都是根据电阻值随温度的变化这一特性制成的。它的测量范围为-260℃至600℃左右。

温差电偶温度计：是一种工业上广泛应用的测温仪器。利用温差电现象制成。两种不同的金属丝焊接在一起形成工作端，另两端与测量仪表连接，形成电路。把工作端放在被测温度处，工作端与自由端温度不同时，就会出现电动势，因而有电流通过回路。通过电学量的测量，利用已知处的温度，就可以测定另一处的温度。

指针式温度计：是形如仪表盘的温度计，也称寒暑表，用来测室温，是用金属的热胀冷缩原理制成的。

玻璃管温度计：玻璃管温度计是利用热胀冷缩的原理来实现温度的测量的。由于测温介质的膨胀系数与沸点及凝固点的不同，所以我们常见的玻璃管温度计主要有：煤油温度计、水银温度计、红钢笔水温度计。

压力式温度计：压力式温度计是利用封闭容器内的液体，气体或饱和蒸气受热后产生体积膨胀或压力变化作为测信号。

最早的温度计

最早的温度计是在1593年由意大利科学家伽利略发明的。他的第一只温度计是一根一端敞口的玻璃管，另一端带有核桃大的玻璃泡。使用时先给玻璃泡加热，然后把玻璃管插入水中。随着温度的变化，玻璃管中的水面就会上下移动，根据移动的多少就可以判定温度的变化和温度的高低。温度计有热胀冷缩的作用所以这种温度计，受外界大气压强等环境因素的影响较大，所以测量误差较大。

PID温度控制器的工作原理

介绍

PID（Proportional-Integral-Derivative）温度控制器是一种常用的温度调节设备，它通过测量和反馈温度值来自动调节系统中的加热或冷却设备，以维持设定温度。PID控制器的设计基于比例、积分和微分三个参数，它们分别决定了控制系统的稳定性、响应速度和抑制干扰的能力。

工作原理

PID控制器的工作原理基于反馈控制的概念。它通过不断地测量温度值，并将测量值与设定温度进行比较，以决定下一步的控制动作。具体来说，PID控制器根据下面三个参数进行计算：

1. 比例（Proportional）控制

比例控制是指输出信号与误差信号成正比的关系。假设设定温度为T_set，测量温度为T_meas，误差信号为E，比例控制输出为P_out，则比例控制可以表示为：

P_out = Kp * E

其中，Kp是比例增益参数。比例控制的作用是根据误差的大小来调整输出信号的幅度，使温度尽快接近设定值。然而，只使用比例控制会导致温度存在稳态误差。

2. 积分（Integral）控制

积分控制是指输出信号与误差信号的累积值成正比的关系。积分控制可以消除稳态误差，使得测量值与设定值的差距趋于零。积分控制输出为I_out，积分时间常数为Ti，积分控制可以表示为：

I_out = Ki * ∫E(t)dt

其中，Ki是积分增益参数。积分控制的作用是通过调整输出信号的积累量，以减小稳态误差。 3. 微分（Derivative）控制

微分控制是指输出信号与误差信号变化率成正比的关系。微分控制可以抑制温度波动，减小过渡过程中的超调和震荡。微分控制输出为D_out，微分时间常数为Td，微分控制可以表示为：

D_out = Kd * dE(t)/dt

其中，Kd是微分增益参数。微分控制的作用是通过调整输出信号对误差变化率的响应速度，以提高系统的稳定性和动态响应。

PID控制算法

PID控制器根据计算得到的比例、积分和微分控制输出值，进行加权求和得到总控制输出信号。PID控制器的算法可以表示为：

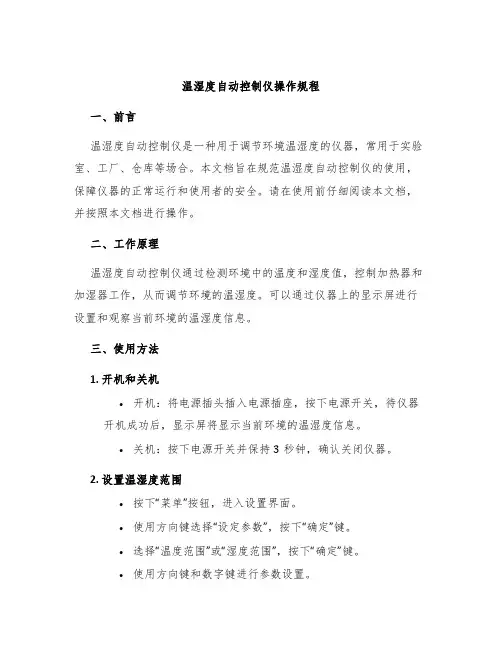

温湿度自动控制仪操作规程

一、前言

温湿度自动控制仪是一种用于调节环境温湿度的仪器，常用于实验室、工厂、仓库等场合。本文档旨在规范温湿度自动控制仪的使用，保障仪器的正常运行和使用者的安全。请在使用前仔细阅读本文档，并按照本文档进行操作。

二、工作原理

温湿度自动控制仪通过检测环境中的温度和湿度值，控制加热器和加湿器工作，从而调节环境的温湿度。可以通过仪器上的显示屏进行设置和观察当前环境的温湿度信息。

三、使用方法

1. 开机和关机

• 开机：将电源插头插入电源插座，按下电源开关，待仪器开机成功后，显示屏将显示当前环境的温湿度信息。

• 关机：按下电源开关并保持3秒钟，确认关闭仪器。

2. 设置温湿度范围

• 按下“菜单”按钮，进入设置界面。

• 使用方向键选择“设定参数”，按下“确定”键。

• 选择“温度范围”或“湿度范围”，按下“确定”键。

• 使用方向键和数字键进行参数设置。 • 设置完成后，按下“确定”键保存设置。

3. 设置加热器和加湿器工作模式

• 按下“菜单”按钮，进入设置界面。

• 使用方向键选择“设定参数”，按下“确定”键。

• 选择“加热工作模式”或“加湿工作模式”，按下“确定”键。

• 选择“自动模式”或“手动模式”，按下“确定”键。

• 如果选择“手动模式”，还需要设置加热器或加湿器的工作时长和工作间隔。

• 设置完成后，按下“确定”键保存设置。

4. 等待控制器自动调节温湿度

根据上述操作设置完成后，控制器将根据设定的温湿度范围和工作模式自动调节环境温湿度。在使用过程中，您可以通过显示屏随时观察当前环境的温湿度信息，以便及时调整设定参数。

四、注意事项

• 请确保电源插座的接地线正常连接，并使用专用的电源适配器。

• 请勿将温湿度自动控制仪暴露在强光、高温或高湿度的环境下。

• 在设定加热器和加湿器的工作模式时，请勿将加热器和加湿器的工作时长设定过长，以免引起电路过载。

温度仪表工作原理及安装注意事项

1、双金属温度计

工作原理：

双金属温度计的工作原理是利用二种不同温度膨胀系数的金属，为提高测温灵敏度，通常将金属片制成螺旋卷形状，当多层金属片的温度改变时，各层金属膨胀或收缩量不等，使得螺旋卷卷起或松开。

由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连，因此，当双金属片感受到温度变化时，指针即可在一圆形分度标尺上指示出温度来。这种仪表的测温范围一般在-80℃～+500℃间，允许误差均为标尺量程的1.5%左右。

分类：普通双金属温度计、耐震型双金属温度计、电节点双金属温度计。按双金属温度计指针盘与保护管的连接方向可以把双金属温度计分成轴向型、径向型、135°向型和万向型四种。

①轴向型双金属温度计：指针盘与保护管垂直连接。

②径向型双金属温度计：指针盘与保护管平行连接。

③135°向型双金属温度计：指针盘与保护管成135°连接。

④万向型双金属温度计：指针盘与保护管连接角度可任意调整。 选型与使用：在选用双金属温度计时要充分考虑实际应用环境和要求，如表盘直径、精度等级、安装固定方式、被测介质种类及环境危险性等。除此之外，还要重视性价比和维护工作量等因素。此外，双金属温度计在使用过程中应注意以下几点：

A、双金属温度计保护管浸入被测介质中长度必须大于感温元件的长度，一般浸入长度大于100mm,0-50℃量程的浸入长度大于150mm，以保证测量的准确性。

B、各类双金属温度计不宜用于测量敞开容器内介质的温度，带电接点温度计不宜在工作震动较大的场合的控制回路中使用。

C、双金属温度计在保管、使用安装及运输中，应避免碰撞保护管，切勿使保护管弯曲变型及将表当扳手使用。

D、温度计在正常使用的情况下应予定期检验。一般以每隔六个月为宜。电接点温度计不允许在强烈震动下工作，以免影响接点的可靠性。

E、仪表经常工作的温度最好能在刻度范围的1/3～2/3处。

2、压力式温度计
