浅析招徕河砂石骨料生产系统平面布置
摘要 骨料加工系统是现代建筑行业不可或缺的混凝土骨料加工系统，而各水电站大都位于山区之中，地形地貌比较复杂，而依地势不同进行加工系统的布置是一项切实而有意义的技术工作。
关键词 地形地貌；高程；台阶式布置
1 概述
招徕河水电站混凝土总量33.35万m3，约需砂石骨料47.9万m3。采石场位于右坝肩下游425m高程以上，岩性为奥陶系统下红花园组（O1h）中—厚层细晶致密灰岩夹生物碎屑灰岩，岩石坚硬完整，倾角较缓，基本无覆盖层，弱风化岩层深3m左右，有用层厚25m左右，储量50万m3左右。
料场规划及开采，按工程成品骨料总量47.9万m3，约需开采原料33万m3（自然方），原料利用高度25m，剥采比拟定10%。
2 加工系统布置
砂石骨料加工系统布置在大坝下游右岸。系统平面布置以筛分车间为中心，受料车间、破碎车间、制砂车间及各级成品料仓呈辐射状布置在四周，力求集中紧凑，便于生产管理。平面布置结合实际地形，合理利用，节约用地，保护环境。
受料站布置在EL405.5m高程平台上，利用该公路作为原料运输道路。将粗破（PE1200×900颚式破碎机）布置在公路下方，与受料站成为一体[1]。
在粗破（PE1200×900颚式破碎机）下方布置溜槽将破碎机破碎后的半成品料滑到斜坡鋼滑道，由斜坡钢滑道滑入山底的半成品料仓，斜坡钢滑道用钢管制成，倾角38度，斜坡长度约220m。半成品料仓布置在上坝公路下方EL250平台上，细碎制砂、中碎、一级筛分、二级筛分车间均布置在半成品料仓下方约EL240平台上，成品料仓布置在EL228平台上。
为满足砼生产强度，砂石生产系统规模按250t/h设计，其中出砂率按40%设计。
3 生产工艺流程及布置
砂石系统将设置粗碎车间、钢滑道，半成品调节料堆、中碎一级筛分车间、制砂二级筛分车间、砂石成品料堆等设施。
（1）粗碎车间
粗碎车间与受料站布置在EL405平台，设置一个容量30m3的钢料斗及PE900×1200颚式破碎机、ZSW-600×1300振动棒条给料机、弃料筛各1台。原料由自卸车直接卸入钢料斗，大于80mm的原料由振动棒条给料机喂入颚式破碎机，加工为小于200mm混合料落入溜槽进入钢滑道[2]。小于80mm的原料到弃料筛上。弃料筛将大于20mm的料分出由溜槽送入钢滑道，<20mm的料落入1#皮带机弃除，弃料运到业主指定的地点，粗碎车间所能接受的原料最大粒度小于750mm，大于750mm的蛮石将被二次解小石利用。
4.5 砂石料加工系统
4.5.1 砂石料需用量
本工程砼总量为 115.30 万 m³，其中左岸 72.35 万 m³，需成品砂石料
108.53 万 m³，考虑损耗约需砂石毛料 135.10 万 m³；右岸混凝土总量 42.95 万
m3（含临 时工程），需成品砂石料 64.43 万 m³，约需砂石毛料 80.20 万 m³，其他零星工程 需要成品砂石料 9.07 万 m³，合计需要砂石成品料 182.03 万 m³，约需要砂石毛料215.30 万 m³骨料所需级配见下表：
表4.5-1 所需骨料级配表
粒径（mm） 80～40 40～20 20～5 <5 合计
右岸系统 成品需求级配 29.32% 21.99% 21.99% 26.70% 100%
左岸系统 成品需求级配 29.32% 21.99% 21.99% 26.70% 100%
4.5.2 系统规模
根据本工程施工总进度安排，本工程右岸混凝土高峰月浇筑强度 3.52 万 m³，考虑 混凝土浇筑月不均匀系数 1.5，砂石系统按混凝土高峰月浇筑强度为 5.28
万 m³ 设计，砂 石料生产每立方混凝土需用砂石骨料 2.3t，按每月 25 天、每天二班、每班工作 6 小时工 作制进行加工。则砂石生产系统毛料处理能力为
405t/h。
左岸混凝土高峰月浇筑强度 3.72 万 m³，考虑混凝土浇筑月不均匀系数 1.5，砂石系 统按混凝土月最高浇筑强度为 5.58 万 m³ 设计，砂石料生产每立方砼需用砂石骨料 2.3t， 按每月 25 天、每天二班、每班工作 6 小时工作制进行加工。则砂石生产系统毛料处理 能力为 430t/h。
综上左、右岸砂石加工系统均按系统毛料处理能力为 430t/h。
4.5.3 工艺流程设计

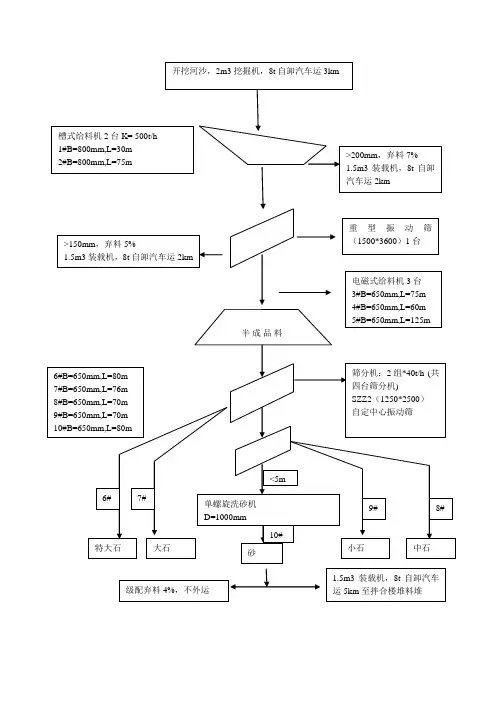

砂石料加工系统设计产出成品分别为大石（80～40mm)、中石(40～20mm)、小石(20～5mm)、砂(<5mm)4种料，设计主要采用粗碎、中碎、细碎三段破碎和制砂及三段筛分来完成整个生产过程。根据破碎筛分的流程计算，确定工艺流程如图：《砂石骨料加工系统工艺流程图》所示。
开挖河沙，2m3挖掘机，8t自卸汽车运3km
槽式给料机2台K= 500t/h
1#B=800mm,L=30m
2#B=800mm,L=75m
>200mm，弃料7%
1.5m3装载机，8t自卸汽车运2km
重型振动筛（1500*3600）1台 >150mm，弃料5%
1.5m3装载机，8t自卸汽车运2km
半成品料电磁式给料机3台
3#B=650mm,L=75m
4#B=650mm,L=60m
5#B=650mm,L=125m
筛分机：2组*40t/h (共四台筛分机)
SZZ2（1250*2500）
自定中心振动筛
单螺旋洗砂机
D=1000mm <5m特大石 大石 砂 小石 中石 6# 7#
9# 8#
1.5m3装载机，8t自卸汽车运5km至拌合楼堆料堆 级配弃料4%，不外运 6#B=650mm,L=80m
7#B=650mm,L=76m
8#B=650mm,L=70m
9#B=650mm,L=70m
10#B=650mm,L=80m
10#
开挖河沙，2m3挖掘机，8t自卸汽车运3km
槽式给料机2台K= 500t/h
1#B=800mm,L=30m
2#B=800mm,L=75m
>200mm，弃料7%
1.5m3装载机，8t自卸汽车运2km
重型振动筛（1500*3600）1台 >150mm，弃料5%
1.5m3装载机，8t自卸汽车运2km
半成品料电磁式给料机3台
3#B=650mm,L=75m
4#B=650mm,L=60m
5#B=650mm,L=125m
筛分机：2组*40t/h (共四台筛分机)
SZZ2（1250*2500）
自定中心振动筛
单螺旋洗砂机
D=1000mm <5m特大石 大石 砂 小石 中石 6# 7#
9# 8#
1.5m3装载机，8t自卸汽车运5km至拌合楼堆料堆 级配弃料4%，不外运 6#B=650mm,L=80m
7#B=650mm,L=76m
8#B=650mm,L=70m
9#B=650mm,L=70m
10#B=650mm,L=80m
10#
