电工电子学(全)

电工电子学试题（77）

一九九七年下半年河南省高等教育自学考试

（供计算机及其应用专业使用）

洛阳陶楠提供

一、境空题（每空1分，共2O分）

l．已知图中 U1＝2V， U2＝-8V，则UAB＝___________。

2.电路的三种工作状态是______________。

3．两个独立源的_________相同，则对__________而言，两者是等效的。

4.非正弦周期性波形，可利用傅里叶级数展开成___________、和一系列___________ 分量之和。

5．电路的时间常数τ＝__________。

6．三相对称负载作三角形联接时，线电流Il与相电流Ip间的关系是：Ip＝___________Il。

7．某三极管输出特性曲线如图所示，该管的β＝________，ICEO＝_________。

8．图示放大电路，RB调得过大时，可能产生____________失真;RB调得过小时，可能产生____________失真。

9．放大电路引入负反馈，放大倍数___________（l＋AF）倍，通频带____________（1+AF）倍。

10．理想集成运放差模输入电阻rid＝_________、开环输出电阻r0＝____________。

11．图示 OTL互补对称功率放大器，静态时A点电位VA＝___________。理论上最大输出功率POM＝__________。

12．若整流变压器付边电压有效值为U2，则单相桥式全波整流电路输出的平均电压U0=___________，二极管承受的最高反向工作电压UDRM＝____________。

二、判断题（判断下列各题正误，正者在括号内打“勾”，误者在括号内打“叉”。每小题1分，共10分）

1.一个1/4W,100Ω的金属膜电阻，能够接在50V电源上使用（）

2.电路的输入电阻Ri=17Ω() 3.输入电压U与响应I同相位的条件是：RLC无源网络的输入阻抗Zi(jw)的实部为零（）

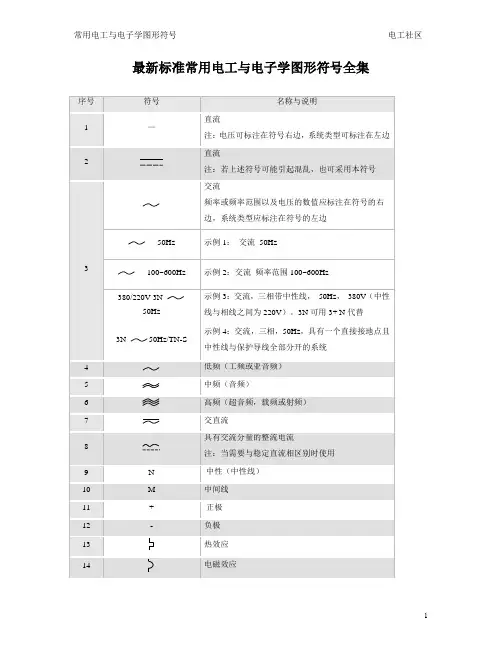

常用电工与电子学图形符号 电工社区

1 最新标准常用电工与电子学图形符号全集

序号 符号 名称与说明

1 — 直流

注：电压可标注在符号右边，系统类型可标注在左边

2 直流

注：若上述符号可能引起混乱，也可采用本符号

3 交流

频率或频率范围以及电压的数值应标注在符号的右边，系统类型应标注在符号的左边

50Hz 示例1： 交流 50Hz

100~600Hz 示例2：交流 频率范围100~600Hz

380/220V 3N

50Hz 示例3：交流，三相带中性线， 50Hz， 380V（中性线与相线之间为220V）。3N可用3+ N代替

3N 50Hz/TN-S 示例4：交流，三相，50Hz，具有一个直接接地点且中性线与保护导线全部分开的系统

4 低频（工频或亚音频）

5 中频（音频）

6 高频（超音频，载频或射频）

7 交直流

8 具有交流分量的整流电流

注：当需要与稳定直流相区别时使用

9 N 中性（中性线）

10 M 中间线

11 + 正极

12 - 负极

13 热效应

14 电磁效应 常用电工与电子学图形符号 电工社区

2 过电流保护的电磁操作

15 电磁执行器操作

16 热执行器操作（如热继电器、热过电流保护）

17 M

电动机操作

18 正脉冲

19 负脉冲

20 交流脉冲

21 正阶跃函数

22 负阶跃函数

23 锯齿波

24 接地一般符号

25 无噪声接地（抗干扰接地）

26

保护接地

27 接机壳或接底板

28 等电位

29

理想电流源

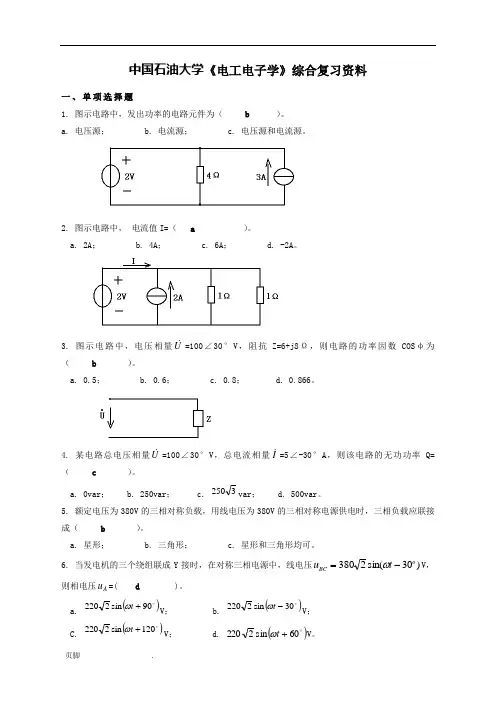

页脚 . 中国石油大学《电工电子学》综合复习资料

一、单项选择题

1. 图示电路中，发出功率的电路元件为（ b ）。

a. 电压源； b. 电流源； c. 电压源和电流源。

2. 图示电路中， 电流值I=（ a ）。

a. 2A； b. 4A； c. 6A； d. -2A。

3. 图示电路中，电压相量U=100∠30°V，阻抗Z=6+j8Ω，则电路的功率因数COSφ为（ b

）。

a. 0.5； b. 0.6； c. 0.8； d. 0.866。

4. 某电路总电压相量U=100∠30°V，总电流相量I=5∠-30°A，则该电路的无功功率Q=（

c ）。

a. 0var； b. 250var； c. 3250var； d. 500var。

5. 额定电压为380V的三相对称负载，用线电压为380V的三相对称电源供电时，三相负载应联接成（ b ）。

a. 星形； b. 三角形； c. 星形和三角形均可。

6. 当发电机的三个绕组联成Y接时，在对称三相电源中，线电压)30sin(2380oBCtuV，则相电压Au=( d )。

a. 90sin2220tV； b. 30sin2220tV；

C. 120sin2220tV； d. 60sin2220tV。

页脚 . 7. 图示电路中，三相对称电源线电压为380V，三相对称负载Z=6+j8Ω，则电路中A相线电流大小IA=（ a

一、填空题。

1、在直流电路中电流和电压的 大小 和 方向 都不随时间变化。

2、电力系统中一般以大地为参考点，参考点的电位为 0伏

3、欧姆定律一般可分为 部分电路 的欧姆定律和 全电路 欧姆定律。

2、电路图2的电流I= 安，UA= 伏，UB= 伏；UC= 伏，UBC= 伏。

答案：I= 0.001 安，UA= 5 伏，UB= 2 伏；UC= 0 伏，UBC= 2 伏。

4、在交流电中，电流、电压随时间按 变化的，称为正弦交流电。正弦交流电的三要素是指 。

答案：按 正弦规律 变化，三要素是指 最大值 、 角频率 、 初相位

5、设u=311sin314t 伏，则此电压的最大值为 ，有效值为 ，频率为 ，初相位为 。

答案：最大值为 311伏 ，有效值为 220伏 ，频率为 50赫兹 ，初相位为 0 。

6、某正弦交流电流，频率为５０赫，最大值为２０安，初相位为－４０°，此正弦交流电的瞬时值表达式为________________________________。

答案：u=20sin(314t- ４０°)

7、三相四线制的线电压是相电压的__3___倍，

8、三相电路中的三相负载可分为_对称__三相负载和__不对称三相负载两种情况.

9、某三相对称电源作Y形联接后对外供电，若电源线电压为380伏，则相电压为 伏。

答案：相电压为 220 伏。

10、三相电源的相电压是指 与 间的电压，线电压是指 与 间的电压。
